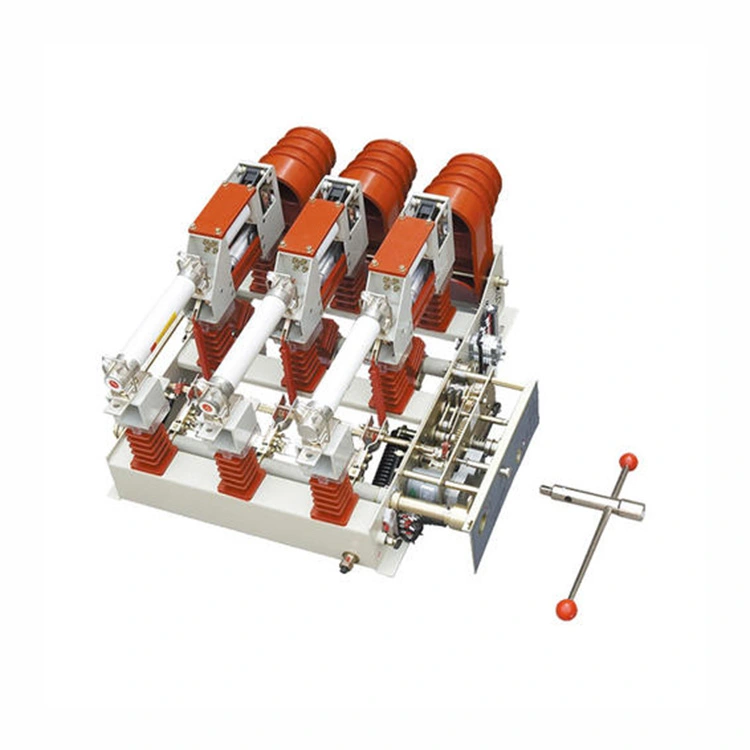

Mv Vacuum Fuse Load Break Switch 11kv

Ang mv vacuum fuse load break switch 11kv ay isang three-phase medium voltage switchgear na may rate na boltahe na 12 kV at may rate na frequency na 50 Hz. Ito ay idinisenyo para sa paggawa at pagsira ng load currents, loop currents, walang load transformer currents, at cable charging currents, pati na rin para sa pagsasara ng short circuit currents. Kapag nilagyan ng earthing switch, ang load break switch ay may kakayahang makatiis sa mga short circuit currents. Ang tampok na istruktura ay maaaring ipakita bilang sa ibaba:

1. Ang load break switch, earthing switch, fuse, at operating mechanism ay naka-mount sa isang frame, na nagpapahintulot sa mga flexible na kumbinasyon. Ang disenyo ay compact, na may maliit na pangkalahatang sukat at madaling pag-install.

2. Nilagyan ng mga insulated shield para sa mga fixed contact, ang ring main unit ay nakakamit ng internal isolation nang hindi nangangailangan ng phase to phase barrier o insulating partition sa mga breaking point, na epektibong pumipigil sa mga aksidente sa arc flash sa loob ng cabinet.

3. Nagbibigay ng maaasahang mekanikal na interlock sa pagitan ng mv vacuum fuse load break switch, earthing switch, at fuse, upang matiyak ang pagsunod sa mga kinakailangan sa kaligtasan ng "limang pag-iwas".

4. Dalawang operation mode ang available sa mv vacuum fuse load break switch: manual na operasyon at motorized na operasyon na may dalawahang AC/DC power supply.

Parameter ng Produkto:

FAQ ng Produkto:

T: Paano pinapahusay ng teknolohiya ng vacuum ang pagganap sa isang mv vacuum fuse load break switch 11kv?

A: Ang vacuum interrupter ay nagbibigay ng malinis, maaasahang arc quenching medium. Tinitiyak nito ang mabilis na pagkalipol ng arko sa kasalukuyang zero, binabawasan ang pagkasira ng contact, pinapaliit ang mga kinakailangan sa pagpapanatili, at inaalis ang mga alalahanin sa kapaligiran na nauugnay sa SF₆ gas.

T: Anong papel ang ginagampanan ng mga fuse sa switch ng break ng load at kumbinasyon ng fuse?

A: Ang mga piyus ay nagsisilbing backup na proteksyon, na nakakaabala sa mataas na fault currents na lampas sa kapasidad ng switch ng load break. Gumagamit din sila ng mekanismo ng striker na nagtutulak sa switch na bukas kapag may fault, na tinitiyak ang coordinated disconnection ng circuit.

Q: Ano ang mga pakinabang sa isang maginoo na circuit breaker?

A: Bagama't nag-aalok ang mga circuit breaker ng ganap na kakayahan sa pag-clear ng fault, ang vacuum fuse load break switch ay nagbibigay ng mas compact, cost effective, at maintenance friendly na solusyon para sa mga application sa antas ng pamamahagi. Ito ay partikular na angkop para sa proteksyon ng transpormer kung saan ang fuse at switch coordination ay sapat.
