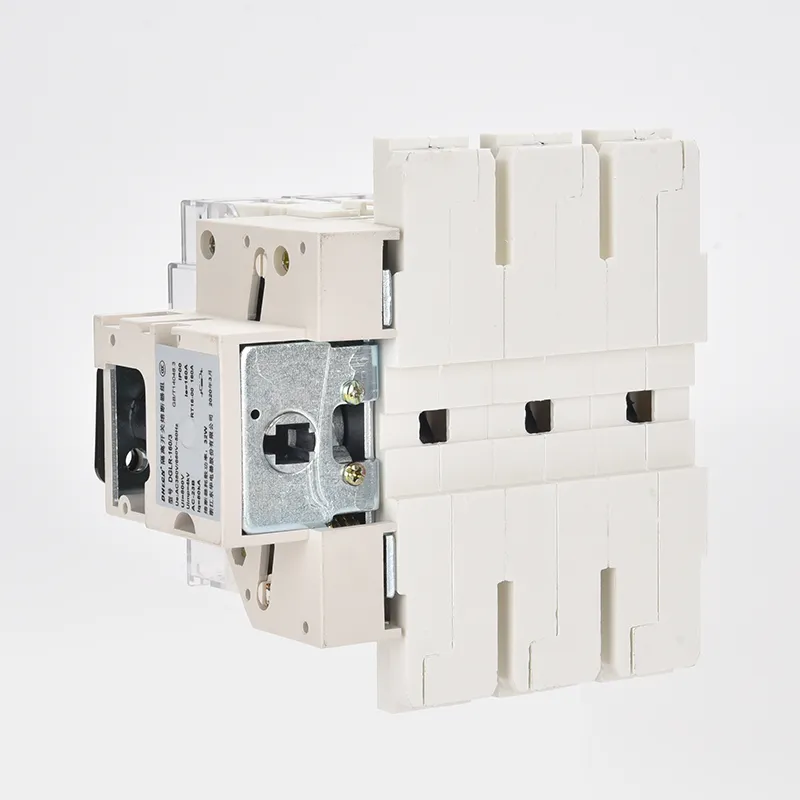

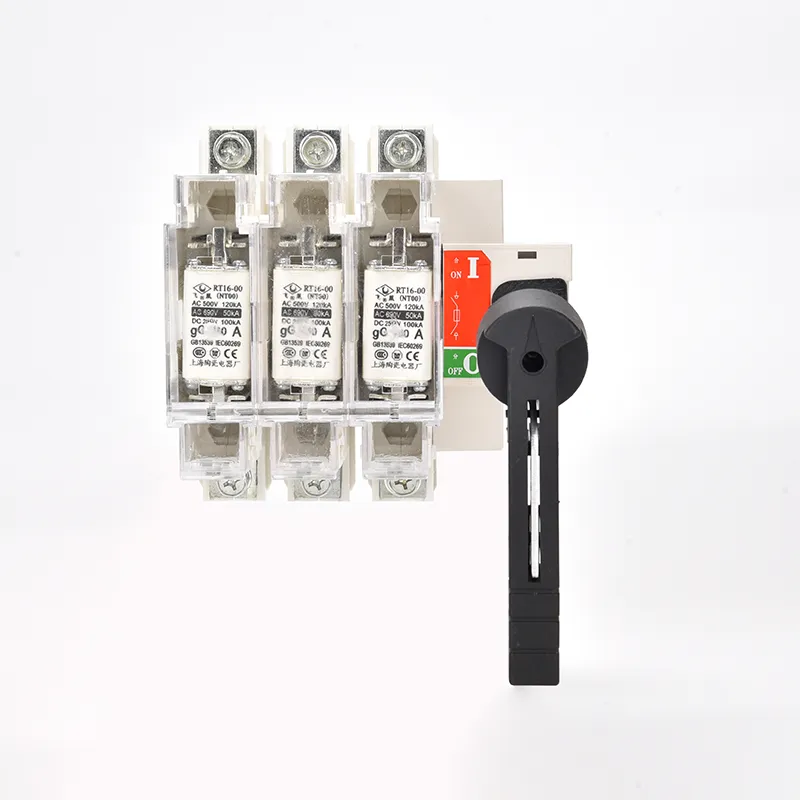

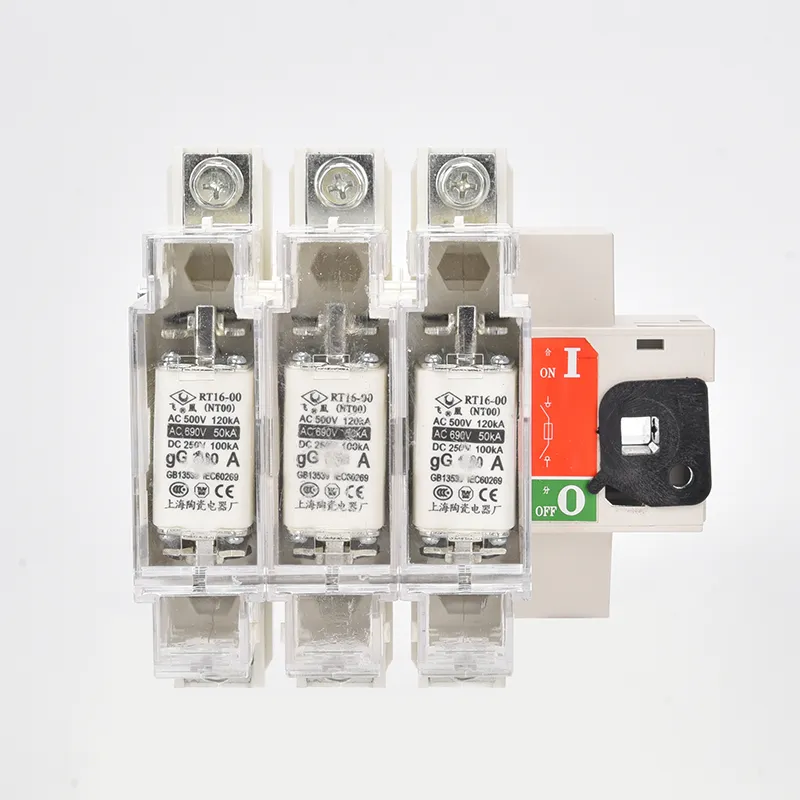

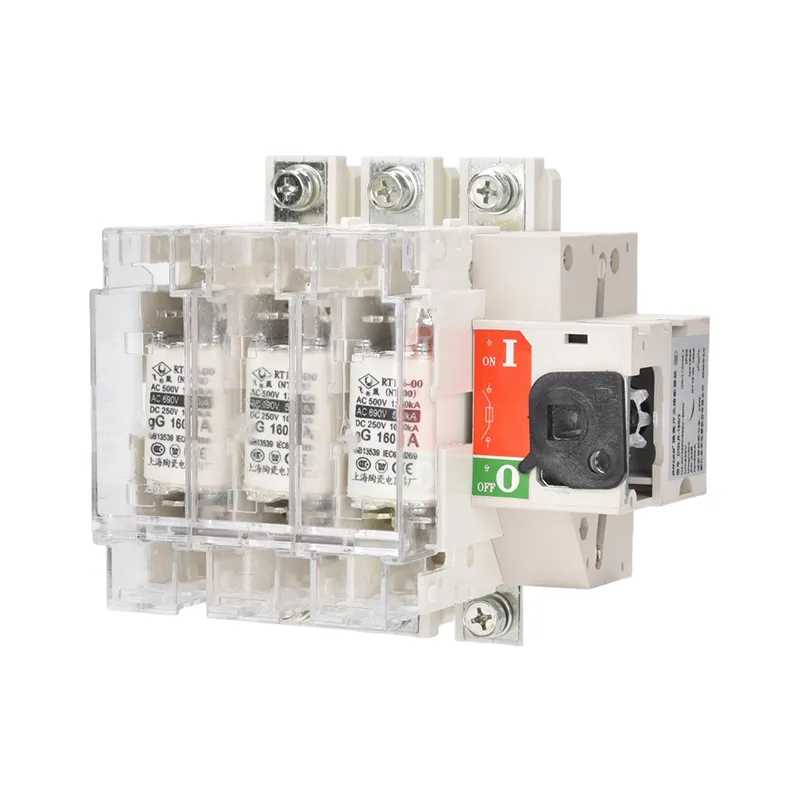

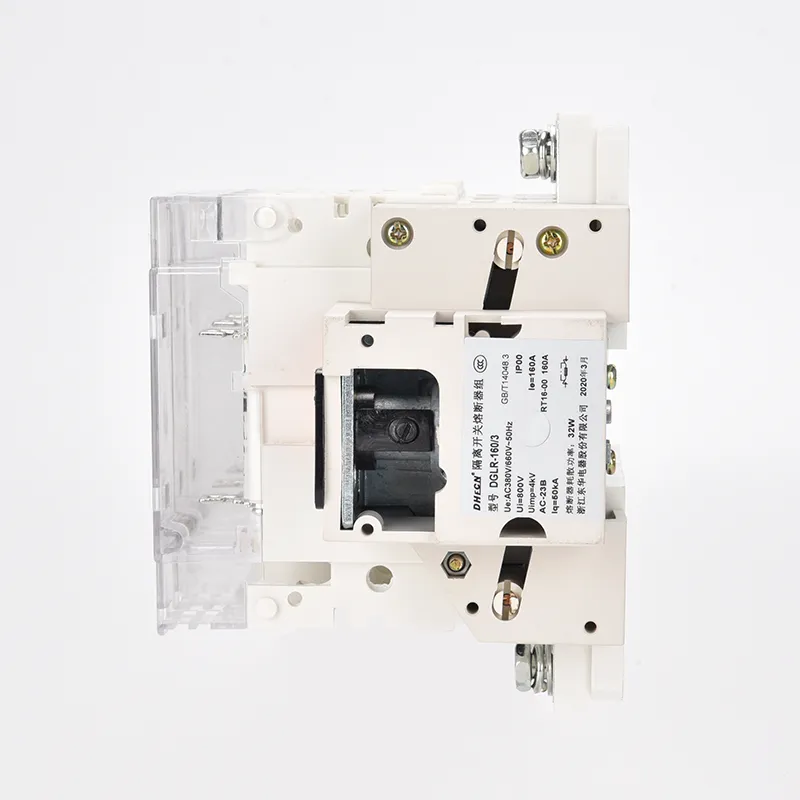

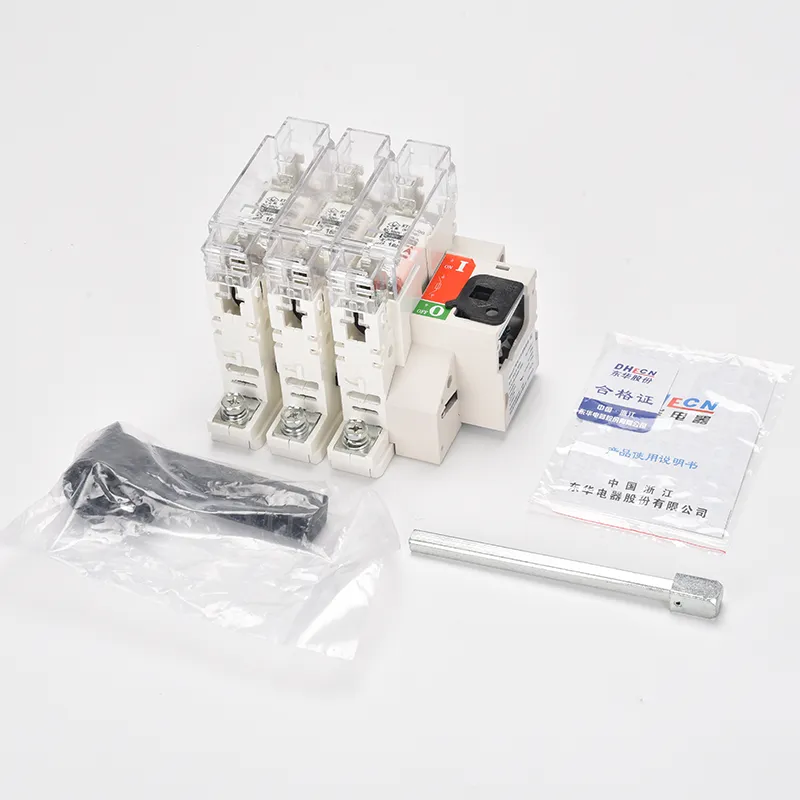

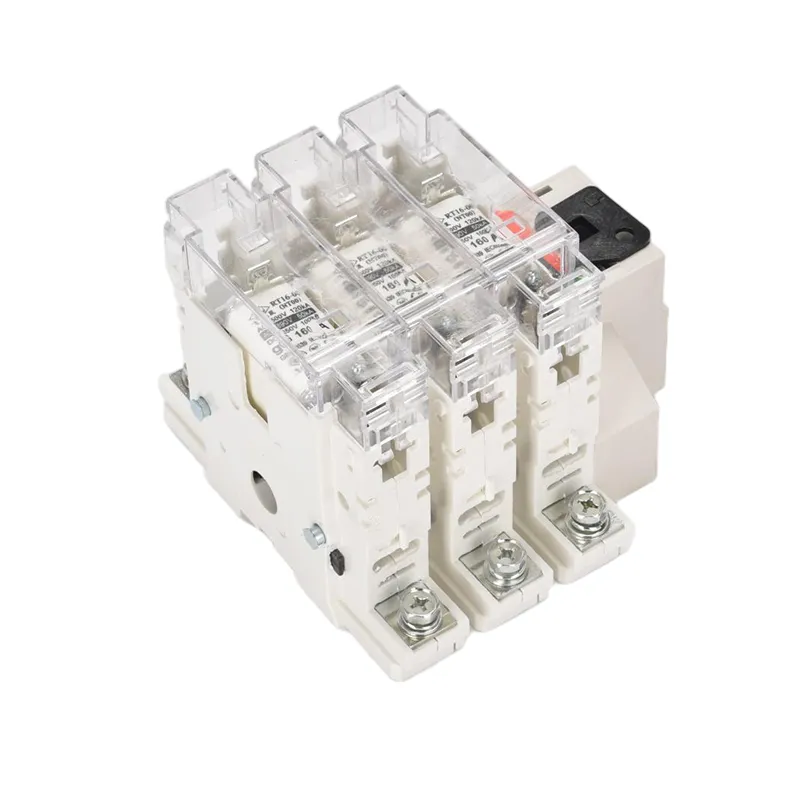

AC Three Phase Fuse Isolator Switch

Ang bawat ac three phase fuse isolator switch na ginawa sa Wenzhou XiFa electric Power Equipment Co., Ltd ay maaaring magbigay ng malinaw na nakikitang break point, secure na paghihiwalay ng mga circuit, at proteksyon laban sa mga short circuit at overload. Ang atensyong ito sa detalye ng disenyo ay nagpapaliit ng panganib sa panahon ng pagpapanatili at pang-araw-araw na operasyon. Samantala, ang WenZhou XiFa ay nagbibigay ng teknikal na suporta, gabay sa pag-install, at serbisyo ng mabilis na pagtugon para sa bawat nabentang ac three phase fuse isolator switch, upang matiyak na ang mga customer ay makakatanggap ng parehong mataas na kalidad na isolator switch at maaasahang suporta sa buong lifecycle ng produkto.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Pinagsasama ng ac three phase fuse isolator switch ang mga function ng isolator at fuse, na nag-aalok ng parehong circuit separation at overcurrent na proteksyon. Ang mga tampok at kalamangan ng istruktura nito ay maaaring maibuod tulad ng sumusunod:

Mga Structural Features ng ac three phase fuse isolator switch:

1. Disenyo ng contact: Ang gumagalaw na contact ay gumagamit ng arched structure, nakataas sa gitna upang tumugma sa lapad ng contact space. Tinitiyak nito ang isang maaasahang conductive path kapag ipinares sa nakapirming contact.

2.Integrated fuse: Nilagyan ng built in fuse na nagbibigay ng overcurrent na proteksyon. Kapag ang kasalukuyang ay lumampas sa na-rate na halaga, ang elemento ng fuse ay natutunaw, agad na idiskonekta ang circuit.

3. Mechanical interlock: Ang shaft ay naka-link sa handle, at isang spring energy-storage mechanism ang nagsisiguro ng mabilis na paglipat. Ang bilis at lakas ng operasyon ay nananatiling pare-pareho, independiyente sa manu-manong pagsisikap.

4.Protective housing: Ang enclosure ay gawa sa glass fiber reinforced resin, na nag-aalok ng mahusay na dielectric strength at maaasahang insulation performance.

Mga kalamangan ng ac three phase fuse isolator switch:

1.Komprehensibong proteksyon: Pinagsasama ang pag-isolating na function ng switch sa overcurrent na proteksyon ng fuse, na tinitiyak ang mabilis na pagtugon sa mga short-circuit at overload.

2. Ligtas at maaasahan: Ang mataas na kapasidad sa pagsira, malakas na kasalukuyang paglilimita ng mga katangian, at mga mekanikal na interlock na tampok ay nagpapahusay sa kaligtasan sa pagpapatakbo.

3. Madaling pagpapanatili: Ang modular na disenyo ng fuse ay nagbibigay-daan sa mabilis na pagpapalit ng mga elemento ng fuse pagkatapos ng isang pagkakamali, nang hindi kailangang baguhin ang buong unit.

4.Epektibo sa gastos: Tamang-tama para sa mababang boltahe na mga aplikasyon tulad ng pad mounted transformers, na nag-aalok ng matatag na pagganap sa medyo mababang halaga.

AC Three Phase Fuse Isolator Switch

Parameter ng Produkto:

Kasalukuyang Frame A	Rated Current ng Fuse (A)	Mode ng Fuse
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400,500,630	3

ang Uri ng Harapan

Uri	Sukat ng Fuse	Laki ng Frame at Laki ng Pag-install
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	152	118	20～30	117				159	145	106	5.4	62.5	32
63A/4	0～00C	184	118	20～30	117				159	145	106	5.4	62.5	32
160A/3	0～00	164	162	28～30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0～00	200	162	28～30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28～30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28～30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28～30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28～30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Uri	Sukat ng Fuse	Laki ng Frame at Laki ng Pag-install
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

ang Uri ng Aside

Uri	Sukat ng Fuse	Laki ng Frame at Laki ng Pag-install
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0～00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Uri	Sukat ng Fuse	Laki ng Frame at Laki ng Pag-install
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

AC Three Phase Fuse Isolator Switch

Pagpapanatili ng Produkto:

Q: Paano gumagana ang fuse sa ac three phase fuse isolator switch?

A: Ang elemento ng fuse ay natutunaw kapag ang kasalukuyang ay lumampas sa na-rate na limitasyon, agad na pinuputol ang circuit. Pinoprotektahan nito ang mga cable, transformer, at kagamitan mula sa pinsalang dulot ng mga overload o short circuit.

Q: Anong mga safety feature ang kasama sa ac three phase fuse isolator switch?

A: Tinitiyak ng isang malinaw na nakikitang break point na makikita ng mga operator ang pagkakadiskonekta. Pinipigilan ng mga mekanikal na interlock ang mga hindi ligtas na operasyon, at ang elemento ng fuse ay nagbibigay ng agarang proteksyon sa fault.

Q: Gaano kadali ang pagpapanatili?

A: Deretso lang ang maintenance. Ang fuse module ay maaaring palitan, ibig sabihin, ang downtime ay minimal at ang mga ekstrang bahagi ay mura kumpara sa mas kumplikadong mga device.
