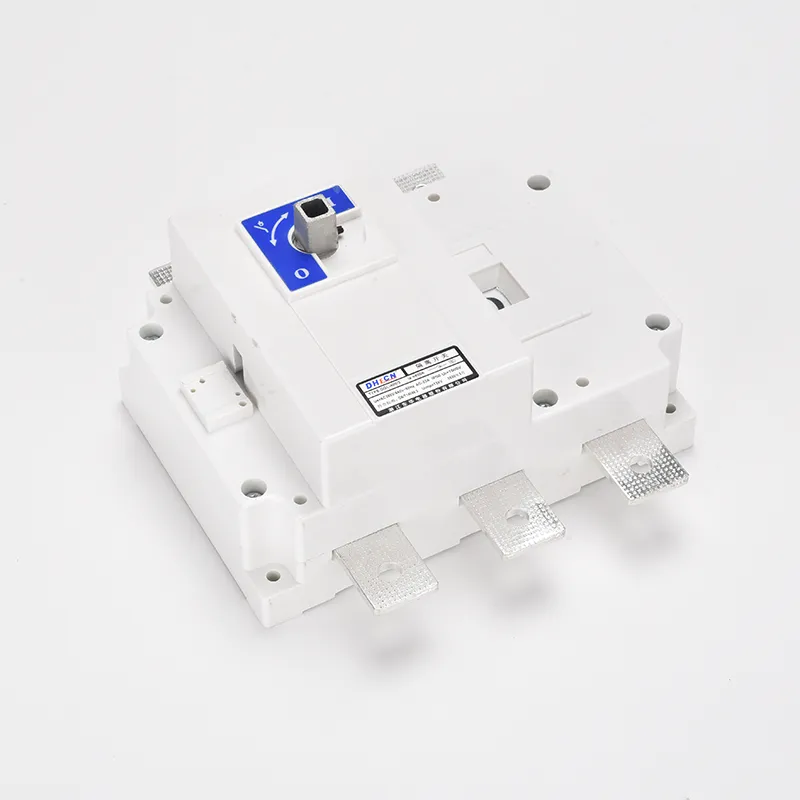

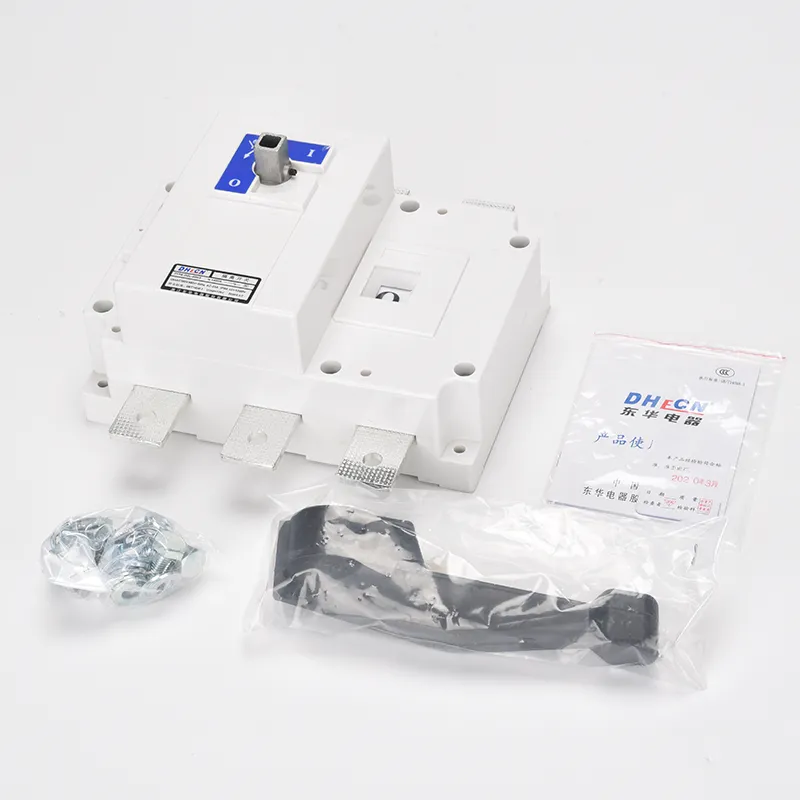

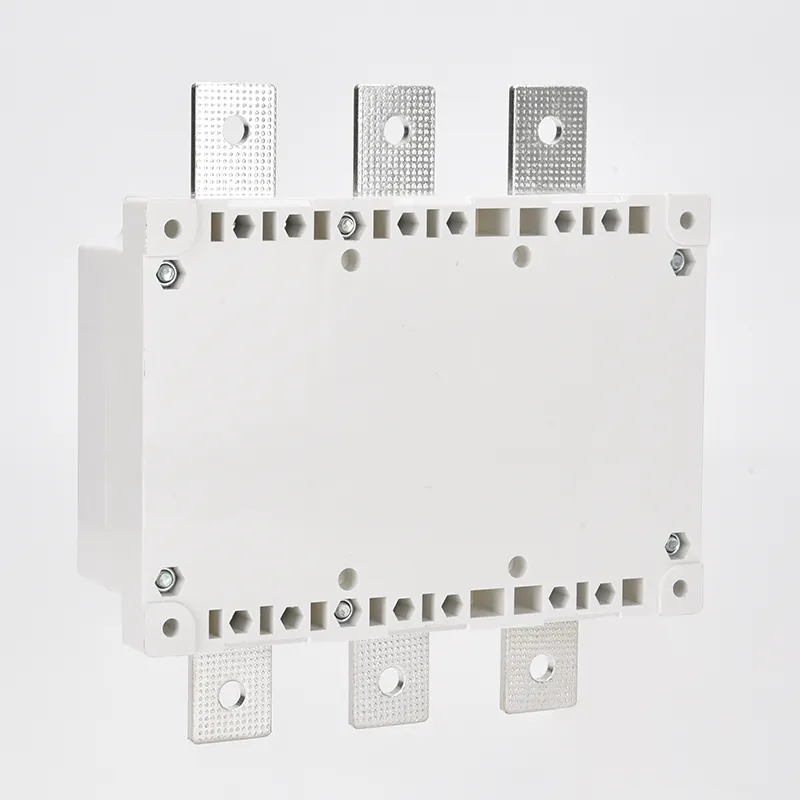

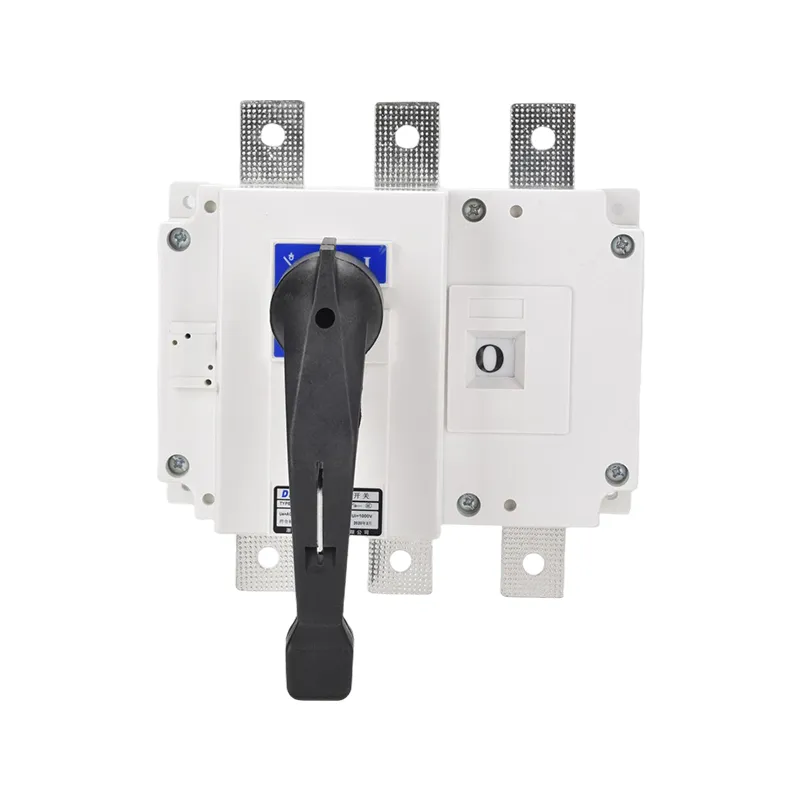

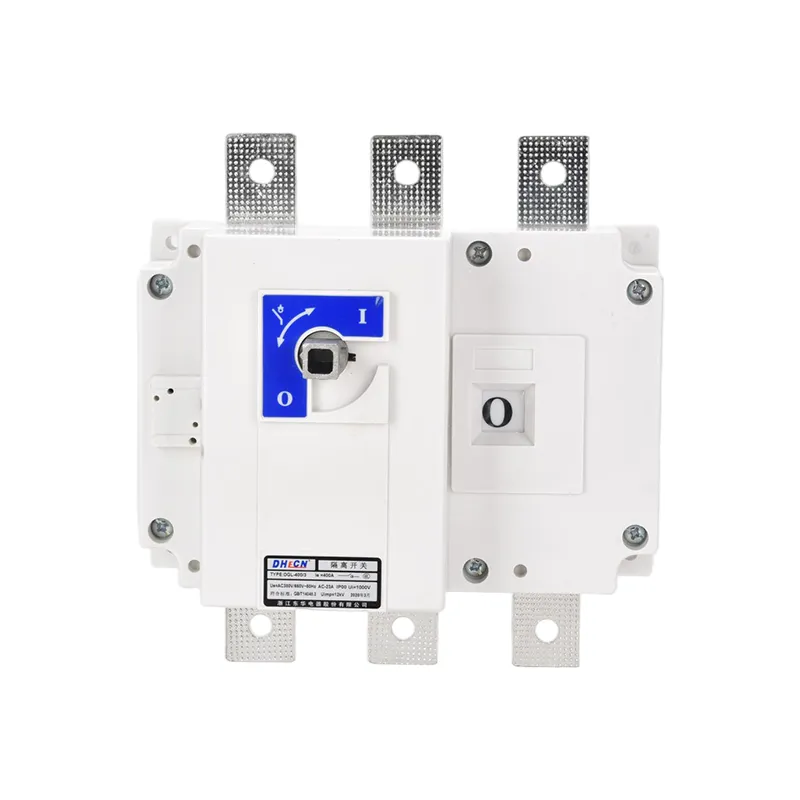

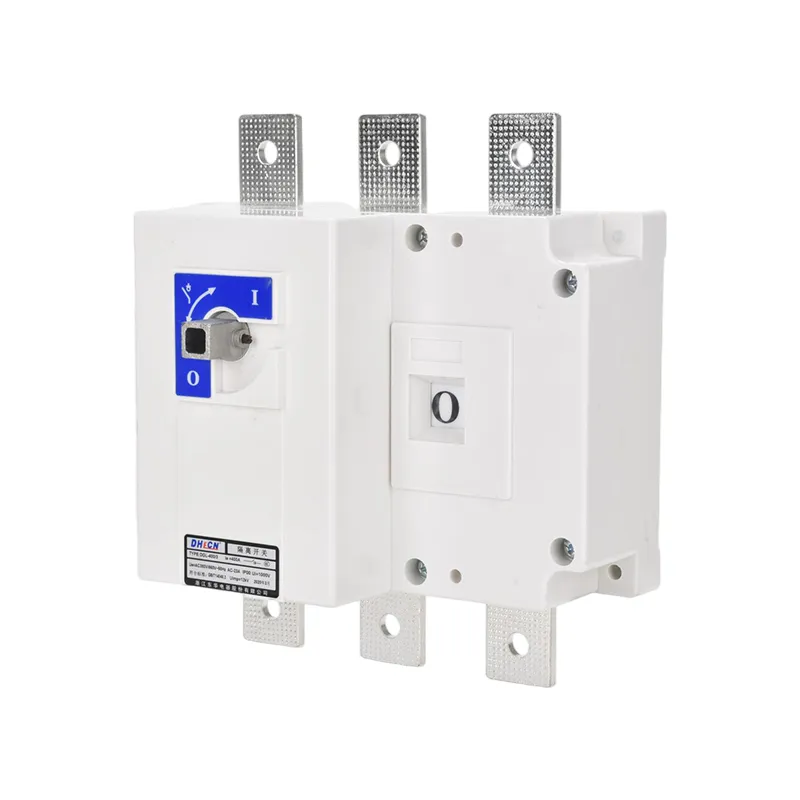

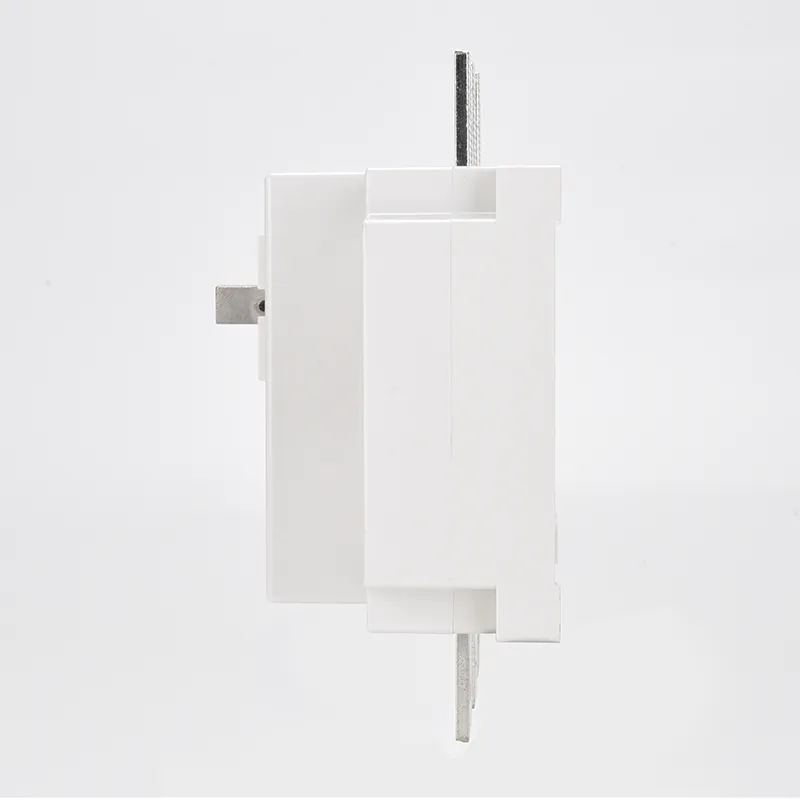

100 Amp 3 Phase Isolator Switch 100a

Ang 100 amp 3 phase isolator switch 100a ay isang switching device na idinisenyo para sa tatlong phase AC system. Pangunahing ginagamit ito para sa circuit isolation at para sa paggawa o pagsira ng mga circuit sa ilalim ng walang-load na mga kondisyon.

Mga Pangunahing Pag-andar

1.Circuit Isolation: Ligtas na nagkokonekta o nagdidiskonekta ng mga circuit sa ilalim ng walang kondisyon ng pagkarga, upang matiyak ang ligtas na pagpapanatili.

2. Operational Adjustment: Gumagana sa koordinasyon sa mga circuit breaker upang baguhin ang operating status ng kagamitan.

3.No Load Operations: Pinapagana ang paglipat ng mga diskargado na linya o diskargadong mga transformer sa loob at labas ng serbisyo.

4.Visible Break Point: Nagbibigay ng malinaw na disconnection point, para gawing diretso ang inspeksyon at pagpapanatili.

Mga Teknikal na Tampok

1.Optimized na Istraktura: Ang 100 amp 3 phase isolator switch 100a ay gumagamit ng isang mekanismo ng pagpapatakbo. Ang mga arched na gumagalaw na contact at fixed contact ay gumagana nang sabay-sabay, upang matiyak ang sabay-sabay na paglipat ng lahat ng tatlong phase. Binabawasan nito ang paglihis sa paglalakbay sa pakikipag-ugnayan at pinapabuti nito ang pagiging maaasahan.

2. Dali ng Pag-install at Pagpapanatili: Ang compact na disenyo ng 100 amp 3 phase isolator switch 100a ay nagbibigay-daan para sa maginhawang pag-install at pinapanatili ang mababang gastos sa pagpapanatili.

Parameter ng Produkto:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Lakas ng dielectric (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Nagtatrabaho sa Kasalukuyang le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Lakas ng Motor(KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Paggawa at Pagsira ng Kapasidad
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA Peak Value)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekanikal na Buhay (mga oras)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Buhay ng Elektrisidad (beses)
Ue=660V Rated Kasalukuyang le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Timbang (kg)
3 poste	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 na poste	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Operating Torque(Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Uri	Laki ng Frame at Laki ng Pag-install
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Uri	Sukat
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Uri	Laki ng Frame at Laki ng Pag-install
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

FAQ ng Produkto:

Q: Maaari bang paandarin ang 100 amp 3 phase isolator switch 100a sa ilalim ng load?
A: Hindi. Ang 100 amp 3 phase isolator switch 100a ay inilaan para sa paggamit sa ilalim ng walang kondisyon ng pagkarga. Hindi ito dapat gamitin upang gumawa o masira ang mga circuit na nagdadala ng normal na kasalukuyang operating. Para sa load switching, dapat gumamit ng circuit breaker o load break switch.
T: Anong mga materyales ang karaniwang ginagamit sa isang 100 amp 3 phase isolator switch 100a?
A: Ang mataas na kalidad na 100 amp 3 phase isolator switch ay karaniwang nagtatampok ng flame retardant o reinforced thermoplastic/metal housing, tanso o silver plated na tansong contact para sa mababang resistensya at tibay, at magagaling na steel o alloy na mekanismo ng pagpapatakbo. Tinitiyak nito ang mahabang buhay ng serbisyo at maaasahang operasyon.
T: Paano naiiba ang 100 amp 3 phase isolator switch 100a sa 100 amp 3 phase circuit breaker?
A: Ang isang 100 amp 3 phase circuit breaker ay maaaring makagambala sa load at fault currents, samantalang ang 100 amp 3 phase isolator switch ay nagbibigay lamang ng disconnection sa ilalim ng walang kondisyon ng pagkarga. Ang tungkulin ng 100 amp 3 phase ay ang paggarantiya ng nakikita, maaasahang paghihiwalay para sa kaligtasan, habang ang mga function ng proteksyon ay nananatili sa mga piyus o breaker.
