Buod ng Artikulo
Pagpili ng isangAir Circuit Breaker ACBay hindi lamang tungkol sa pagtutugma ng mga kasalukuyang rating. Para sa mga inhinyero, tagabuo ng panel, may-ari ng pabrika, contractor ng proyekto, at procurement team, ang tunay na hamon ay ang pagpili ng breaker na makakapagprotekta sa kagamitan, makakabawas sa downtime, magkasya sa disenyo ng switchgear, sumusuporta sa pagpapalawak ng load sa hinaharap, at mananatiling maaasahan pagkatapos ng mga taon ng operasyon. Ipinapaliwanag ng artikulong ito kung paano gumagana ang isang Air Circuit Breaker ACB, kung saan ito karaniwang ginagamit, kung aling mga detalye ang pinakamahalaga, at kung paano maiiwasan ng mga mamimili ang mga magastos na pagkakamali sa panahon ng pagpili. Ipinakikilala din nito ang mga praktikal na pagsasaalang-alang sa pagbili para sa pakikipagtulunganWenzhou Xifa Electrical Equipment Co., Ltd.kapag kumukuha ng mga solusyon sa ACB para sa pang-industriya at komersyal na mga sistema ng kuryente.
Talaan ng mga Nilalaman
Sa isang mababang boltahe na sistema ng pamamahagi ng kuryente, ang pangunahing breaker ay madalas na itinuturing bilang isang item sa isang listahan ng pagbili. Iyon ay isang mapanganib na paraan upang tingnan ito. Ang isang Air Circuit Breaker ACB ay karaniwang naka-install sa isang kritikal na punto ng system, tulad ng papasok na panel, pangunahing kabinet ng pamamahagi, panel ng output ng generator, pangalawang bahagi ng transformer, o malaking circuit ng feeder. Kapag nabigo itong ma-trip ng maayos, maaaring hindi maliit na electrical fault ang resulta. Ito ay maaaring maging production shutdown, pagkasira ng kagamitan, panganib sa sunog, o mahal na emergency maintenance.
Maraming mamimili ang naghahanap ng ACB ayon sa kasalukuyang rating lamang, gaya ng 630A, 1000A, 1600A, 2000A, o 3200A. Ang kasalukuyang rating ay mahalaga, siyempre, ngunit hindi ito ang buong kuwento. Dapat ding tumugma ang breaker sa antas ng short-circuit ng lugar ng pag-install, ang mga kinakailangan sa proteksyon ng load, ang istraktura ng switchgear, ang operating environment, at ang plano sa pagpapanatili ng pasilidad.
Ang isang mahusay na Air Circuit Breaker ACB ay nagbibigay sa electrical system ng isang kontroladong paraan upang idiskonekta ang abnormal na kasalukuyang. Pinoprotektahan nito ang mga cable, busbar, transformer, generator, motor, at downstream na kagamitan. Higit sa lahat, nagbibigay ito ng kumpiyansa sa mga maintenance team. Kapag ang isang sistema ay binuo sa paligid ng isang breaker na may matatag na mekanikal na pagkilos, tumpak na tripping, at malinaw na mga setting ng proteksyon, ang buong silid ng pamamahagi ay nagiging mas madaling pamahalaan.
Ang tunay na tanong sa pagbili ay hindi lang "Magkano ang breaker?" Ang isang mas mahusay na tanong ay: "Mapoprotektahan pa ba ng breaker na ito ang aking system nang tama kapag may nangyaring pagkakamali sa pinakamasamang posibleng oras?"

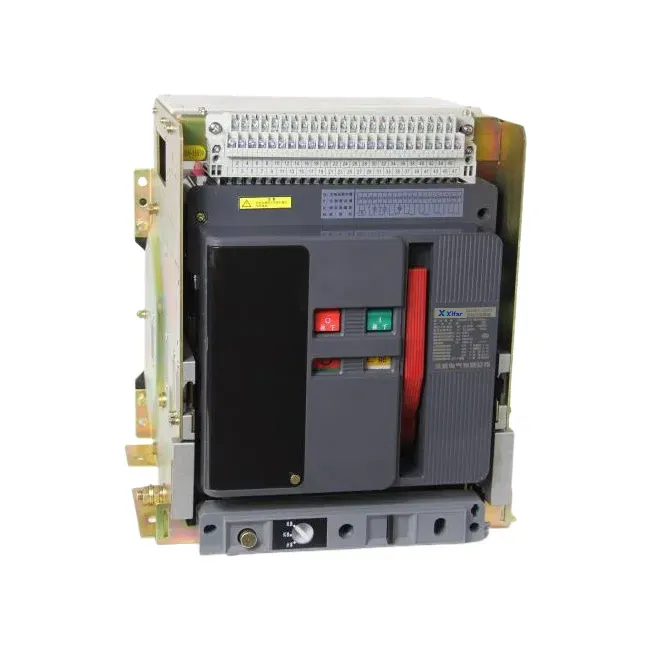

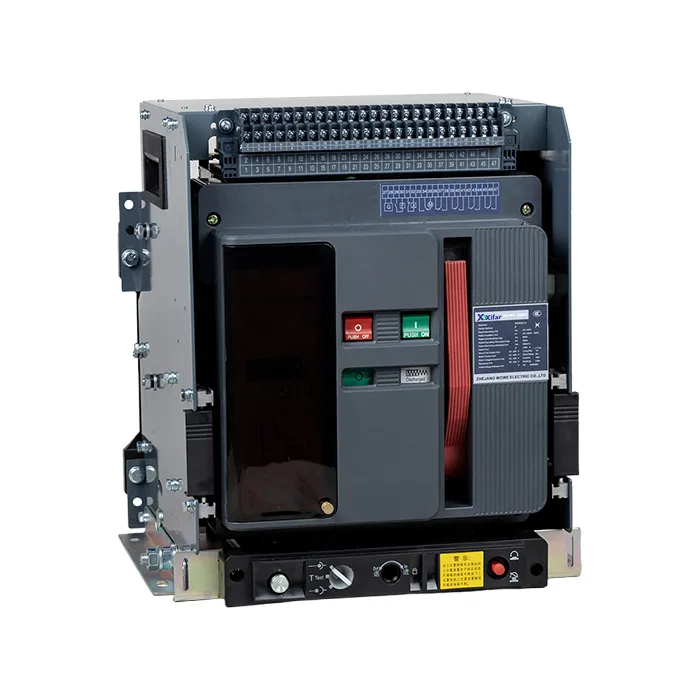

Ang Air Circuit Breaker ACB ay isang low voltage switching at protection device na gumagamit ng hangin bilang arc extinguishing medium. Kapag naghiwalay ang mga contact sa panahon ng pagkagambala ng fault, isang electric arc ang nabuo. Ginagabayan at pinapalamig ng breaker ang arc sa pamamagitan ng mga arc chute hanggang sa ligtas na maputol ang agos. Ginagawa ng disenyong ito na angkop ang mga ACB para sa mga high-current na mababang boltahe na aplikasyon kung saan mahalaga ang pagiging maaasahan, kakayahang mapanatili, at adjustable na proteksyon.
Sa praktikal na paggamit, ang isang Air Circuit Breaker ACB ay maaaring magsagawa ng ilang mahahalagang function. Maaari nitong i-on at i-off nang manu-mano o elektrikal ang circuit. Maaari itong awtomatikong mag-trip kapag naganap ang overload, short circuit, undervoltage, o ground fault, depende sa configuration ng trip unit. Sa maraming modernong electrical system, sinusuportahan din ng mga intelligent trip unit ang pagsukat, komunikasyon, mga rekord ng fault, at mga adjustable na curve ng proteksyon.
Kung ikukumpara sa mas maliliit na breaker, kadalasang pinipili ang ACB para sa pangunahing antas ng pamamahagi ng kuryente dahil kaya nitong hawakan ang mas matataas na alon ng frame at mas malakas na mga kinakailangan sa pagkagambala ng fault. Mas madali ring mag-inspeksyon at mag-maintain sa malalaking electrical cabinet, lalo na kapag gumagamit ng draw-out na disenyo. Para sa mga pasilidad na hindi kayang magbayad ng mahabang downtime, ang pagpapanatiling ito ay hindi isang maliit na kalamangan.
Ang mga mamimili ay bihirang nahihirapan dahil hindi sila makahanap ng Air Circuit Breaker ACB. Nagpupumilit sila dahil napakaraming mga modelo ang mukhang katulad sa papel. Ang mababang presyo ay maaaring magmukhang kaakit-akit sa una, ngunit ang maling pagpili ay maaaring humantong sa hindi pagkakatugma, pagkaantala sa pag-install, sobrang init, istorbo, mahinang pagpili, o mahirap na suporta pagkatapos ng benta.
Para sa mga tagabuo ng panel, ang dimensional na compatibility ay kadalasang isang pangunahing alalahanin. Ang isang breaker na hindi akma sa disenyo ng cabinet ay maaaring makaapekto sa layout ng busbar, pagbubukas ng pinto, posisyon ng operating handle, at espasyo sa pagpapanatili. Para sa mga gumagamit ng pabrika, ang pinakamalaking alalahanin ay karaniwang matatag na operasyon. Kailangan nila ng breaker na bumabagsak kapag ito ay dapat, nananatiling sarado kapag ang system ay malusog, at maaaring serbisyuhan nang walang hindi kinakailangang downtime.
Para sa mga kontratista, ang bilis ng paghahatid at dokumentasyon ay mahalaga din. Ang isang proyekto ay maaaring mangailangan ng mga larawan ng produkto, mga guhit, mga wiring diagram, mga ulat ng pagsubok, mga sertipiko, mga detalye ng nameplate, at impormasyon sa pag-iimpake bago ipadala. Kung hindi makatugon nang malinaw ang supplier, maaaring magdusa ang iskedyul ng proyekto.
| Pag-aalala ng Mamimili | Bakit Ito Mahalaga | Ano ang Kumpirmahin Bago Mag-order |
|---|---|---|
| Kasalukuyang hindi pagkakatugma ng rating | Maaaring mag-overheat o masyadong madalas ang breaker na maliit ang laki, habang maaaring mabawasan ng oversized na breaker ang katumpakan ng proteksyon. | Na-rate ang kasalukuyang, laki ng frame, uri ng pagkarga, allowance sa pagpapalawak sa hinaharap. |
| Hindi sapat na kapasidad ng pagsira | Maaaring hindi ligtas na matakpan ng breaker ang mataas na fault current sa installation point. | Icu, Ics, pagkalkula ng short-circuit ng site, kapasidad ng transpormer. |
| Maling istraktura ng pag-install | Ang breaker ay maaaring hindi magkasya sa switchgear o maaaring hindi maginhawa upang mapanatili. | Nakapirming uri o uri ng draw-out, mga sukat, cutout ng panel, koneksyon sa busbar. |
| Hindi tumpak na setting ng proteksyon | Ang mahinang koordinasyon ay maaaring magdulot ng mga hindi kinakailangang pagsasara o pagkabigo na ihiwalay ang tamang fault zone. | Uri ng unit ng biyahe, matagal na pagkaantala, panandaliang pagkaantala, madalian at mga setting ng ground fault. |
| Mahinang teknikal na suporta | Maaaring maantala ang mga mamimili sa panahon ng pag-install, pagsubok, o pag-commissioning. | Bilis ng pagtugon ng supplier, mga guhit, mga manwal, suporta sa mga kable, serbisyo pagkatapos ng benta. |
Ang pagpili ng propesyonal na Air Circuit Breaker ACB ay nagsisimula sa electrical system, hindi sa page ng catalog. Bago kumpirmahin ang modelo, dapat kolektahin ng mga mamimili ang pangunahing impormasyon ng proyekto, kabilang ang na-rate na boltahe, kasalukuyang na-rate, dalas, bilang ng mga poste, antas ng short-circuit, uri ng cabinet, paraan ng pagpapatakbo, mga kinakailangan sa proteksyon, at mga pangangailangan sa komunikasyon.
Ang kasalukuyang rate ay karaniwang ang unang parameter na binanggit ng mga mamimili. Gayunpaman, ang na-rate na service short-circuit breaking capacity ay kasinghalaga rin. Ang isang breaker na may mataas na ultimate breaking capacity ngunit mas mababang service breaking capacity ay maaaring hindi ang pinakamahusay na pagpipilian para sa demanding pang-industriya na sistema. Para sa mga kritikal na pag-load, dapat bigyang-pansin ng mga mamimili ang parehong mga halaga ng Icu at Ics.
Ang yunit ng biyahe ay nararapat na espesyal na pansin. Ang isang pangunahing yunit ng proteksyon ay maaaring sapat para sa isang simpleng panel ng pamamahagi, habang ang isang modernong pabrika, data center, komersyal na gusali, o proyekto ng nababagong enerhiya ay maaaring mangailangan ng mas advanced na proteksyon at pagsubaybay sa mga function. Makakatulong ang mga adjustable na setting na pahusayin ang selectivity sa pagitan ng upstream at downstream na mga device.
Isang praktikal na tip para sa mga procurement team: kapag humihingi ng quotation, ipadala sa supplier ang panel drawing, system voltage, rated current, pole number, kinakailangang breaking capacity, uri ng installation, at accessory list nang magkasama. Binabawasan nito ang pabalik-balik na komunikasyon at iniiwasan ang mga error sa modelo.
Madalas ihambing ng mga mamimili ang mga ACB sa mga MCCB at VCB. Ang pagkakaiba ay hindi tungkol sa kung alin ang mas mahusay sa pangkalahatan. Depende ito sa antas ng boltahe, kasalukuyang saklaw, posisyon ng pag-install, pangangailangan ng proteksyon, inaasahan sa pagpapanatili, at badyet.
Ang Molded Case Circuit Breaker ay malawakang ginagamit para sa mas mababang kasalukuyang feeder circuit, machinery panel, at compact distribution application. Ito ay matipid, compact, at simpleng i-install. Gayunpaman, kapag ang kasalukuyang sistema ay naging mas mataas at ang mga kinakailangan sa proteksyon ay naging mas advanced, ang isang Air Circuit Breaker ACB ay nagiging mas angkop.
Ang isang Vacuum Circuit Breaker ay karaniwang ginagamit sa mga sistema ng katamtamang boltahe. Ang arc extinguishing nito ay nagaganap sa loob ng isang vacuum interrupter, na iba sa air arc chute structure ng isang ACB. Sa simpleng mga termino, ang mga ACB ay karaniwang pinipili para sa mababang boltahe na pangunahing pamamahagi, habang ang mga VCB ay pinili para sa medium na pamamahagi ng boltahe.
| Uri ng Breaker | Karaniwang Antas ng Boltahe | Karaniwang Paggamit | Pangunahing Kalamangan |
|---|---|---|---|
| Air Circuit Breaker ACB | Mababang boltahe ng pamamahagi ng kuryente | Pangunahing papasok na panel, malaking feeder, generator output, transpormador pangalawang bahagi | Mataas na kasalukuyang kapasidad, adjustable na proteksyon, maginhawang pagpapanatili, intelligent na mga pagpipilian |
| Molded Case Circuit Breaker MCCB | Pamamahagi ng mababang boltahe | Mga branch circuit, mas maliliit na feeder, mga panel ng makinarya | Compact na laki, matipid na gastos, madaling pag-install |
| Vacuum Circuit Breaker VCB | Katamtamang pamamahagi ng boltahe | Mga substation, medium voltage switchgear, pang-industriyang power network | Malakas na arc extinguishing sa vacuum, na angkop para sa medium na pagkagambala ng boltahe |
Ang isang Air Circuit Breaker ACB ay kadalasang ginagamit saanman ang mababang boltahe na pamamahagi ng kuryente ay nangangailangan ng malakas na proteksyon at maaasahang paglipat. Lumilitaw ito sa mga industriyal na halaman, komersyal na gusali, data center, power distribution room, ospital, airport, rail transit facility, water treatment plant, mining project, at renewable energy system.
Sa mga manufacturing plant, maaaring protektahan ng ACB ang pangunahing papasok na linya ng workshop. Sa isang komersyal na gusali, maaari itong magsilbing pangunahing breaker sa mababang boltahe na switchboard. Sa isang data center, maaari itong makatulong na protektahan ang mga kritikal na daanan ng kuryente kung saan ang downtime ay napakamahal. Sa mga renewable energy station, ang mga ACB ay maaaring gamitin sa mababang boltahe na distribution cabinet na konektado sa mga transformer, inverters, o auxiliary system.
Ang karaniwang punto sa lahat ng mga application na ito ay simple: ang system ay nangangailangan ng isang maaasahang aparato sa isang pangunahing posisyon ng proteksyon. Kapag malaki ang electrical load, seryoso ang fault current, at hindi matitiis ng operating environment ang mga paulit-ulit na pagkabigo, ang isang maayos na napiling Air Circuit Breaker ACB ay nagiging isang kinakailangang pamumuhunan sa halip na isang opsyonal na bahagi.
Ang isang maaasahang supplier ay dapat na gumawa ng higit pa kaysa sa pagbebenta ng isang breaker. Dapat na maunawaan ng supplier ang mga kondisyon sa pagtatrabaho sa likod ng order. Para sa mga mamimili na hindi mga espesyalista sa kuryente, mas mahalaga ito. Ang malinaw na teknikal na komunikasyon ay maaaring maiwasan ang maling pagpili ng modelo bago magsimula ang produksyon.
Ang Wenzhou Xifa Electrical Equipment Co., Ltd. ay nagsusuplay ng mga produktong elektrikal para sa mga aplikasyon ng pamamahagi ng kuryente, kabilang ang mga solusyon sa Air Circuit Breaker ACB para sa mga sistemang mababa ang boltahe. Para sa mga mamimili, ang halaga ay hindi lamang sa produkto mismo, kundi pati na rin sa rekomendasyon ng modelo, kakayahan sa produksyon, mga opsyon sa pag-customize, pagsubok sa pabrika, at suporta sa komunikasyon bago at pagkatapos ng paghahatid.
Kapag sinusuri ang isang supplier, ang mga mamimili ay dapat magtanong ng mga praktikal na tanong. Maaari bang magbigay ang supplier ng mga teknikal na guhit? Maaari ba nilang irekomenda ang tamang kasalukuyang rating at breaking capacity batay sa impormasyon ng proyekto? Maaari ba nilang suportahan ang mga fixed type at draw-out na istrukturang uri? Maaari ba silang magbigay ng mga accessory tulad ng mga motor operator, shunt release, undervoltage release, auxiliary contact, at intelligent trip unit? Maaari ba silang tumugon nang mabilis kapag may mga tanong ang installer?
| Punto ng Pagsusuri ng Supplier | Ano ang Dapat Hanapin ng Mamimili |
|---|---|
| Saklaw ng produkto | Maramihang kasalukuyang rating, mga opsyon sa poste, mga mode ng pagpapatakbo, at mga configuration ng accessory. |
| Teknikal na suporta | Malinaw na komunikasyon sa pagpili, mga guhit, mga kable, pag-install, at pag-commissioning. |
| Kontrol sa kalidad | Karaniwang inspeksyon ng pabrika, mga pagsusuri sa mekanikal na operasyon, mga pagsusuri sa pagkakabukod, at pag-verify sa pagganap ng tripping. |
| Kakayahan sa pagpapasadya | Suporta para sa mga kinakailangan na partikular sa proyekto, pagtutugma ng cabinet, mga accessory, at mga pangangailangan sa packaging. |
| Koordinasyon ng paghahatid | Makatwirang lead time, pag-export ng packing, mga dokumento sa pagpapadala, at mga update sa tumutugon na order. |
Kahit na ang isang mataas na kalidad na Air Circuit Breaker ACB ay nangangailangan ng wastong pag-install at pana-panahong inspeksyon. Gumagana ang mga kagamitan sa proteksyong elektrikal sa ilalim ng mekanikal, thermal, at elektrikal na stress. Maaaring mabawasan ng alikabok, moisture, maluwag na koneksyon, lumalalang grasa, pagkasuot ng contact, at hindi magandang kundisyon sa pagpapatakbo ng pangmatagalang pagiging maaasahan.
Ang plano sa pagpapanatili ay hindi kailangang kumplikado, ngunit dapat itong pare-pareho. Dapat panatilihing malinis at tuyo ng mga operator ang switchgear, suriin kung may abnormal na pag-init, suriin ang higpit ng mga koneksyon, i-verify ang mekanismo ng pagpapatakbo, at suriin ang mga talaan ng biyahe kapag available. Para sa mga draw-out na uri ng ACB, ang mekanismo ng racking ay dapat na pinaandar nang tama upang maiwasan ang mekanikal na pinsala.
Sa maraming mga kaso, ang breaker failure ay hindi biglaan. May mga senyales ng babala, gaya ng hindi pangkaraniwang ingay, nasusunog na amoy, nakikitang pagkawalan ng kulay, hindi matatag na pagkilos ng pagsasara, madalas na istorbo, o abnormal na pagtaas ng temperatura sa mga terminal. Ang pagwawalang-bahala sa mga palatandaang ito ay maaaring gawing seryosong aksidente sa kuryente ang napapamahalaang isyu sa pagpapanatili.
Ang pangunahing layunin ng isang Air Circuit Breaker ACB ay upang protektahan ang mababang boltahe na mga sistema ng pamamahagi ng kuryente mula sa labis na karga, short circuit, ground fault, at iba pang abnormal na mga kondisyon ng kuryente. Pinapayagan din nito ang mga operator na lumipat ng malalaking circuit nang ligtas sa panahon ng normal na operasyon o pagpapanatili.
Pangunahing ginagamit ang Air Circuit Breaker ACB sa mga sistema ng pamamahagi ng mababang boltahe. Para sa mga aplikasyon ng katamtamang boltahe, ang isang Vacuum Circuit Breaker VCB ay karaniwang isang mas angkop na pagpipilian. Dapat kumpirmahin ng mga mamimili ang boltahe ng system bago piliin ang uri ng breaker.
Ang mga nakapirming uri ng ACB ay kadalasang mas compact at matipid. Ang mga draw-out na uri ng ACB ay mas madaling siyasatin, palitan, at mapanatili nang walang malaking pag-disassembly ng cabinet. Para sa mahahalagang sistema ng kuryente kung saan mahalaga ang bilis ng pagpapanatili, kadalasang mas gusto ang uri ng draw-out.
Kung ang system ay nangangailangan ng adjustable na proteksyon, kasalukuyang display, fault records, komunikasyon, o mas mahusay na koordinasyon sa iba pang mga protective device, isang intelligent trip unit ay isang praktikal na pagpipilian. Para sa mga mas simpleng system, maaaring sapat na ang isang basic trip unit.
Ang kasalukuyang rate ay dapat piliin ayon sa aktwal na kasalukuyang pagkarga, kapasidad ng transpormer, laki ng cable, mga kondisyon ng temperatura, at plano sa pagpapalawak sa hinaharap. Hindi ito dapat piliin lamang sa pamamagitan ng paghula o pagkopya ng lumang numero ng modelo.
Ang kapasidad ng breaking ay nagpapakita kung ang breaker ay maaaring ligtas na makagambala sa isang mataas na short-circuit current. Kung ang napiling breaker ay may hindi sapat na kapasidad sa pagsira, maaari itong mabigo sa panahon ng isang malubhang pagkakamali. Isa ito sa pinakamahalagang parameter ng kaligtasan sa pagpili ng ACB.
Oo. Depende sa mga pangangailangan ng proyekto, maaaring humiling ang mga mamimili ng iba't ibang kasalukuyang rating, numero ng poste, mode ng pagpapatakbo, istruktura ng pag-install, unit ng biyahe, accessory, at mga kinakailangan sa packaging. Pinakamabuting magbigay ng mga detalye ng proyekto bago ang pagsipi.
Dapat kang magbigay ng na-rate na boltahe, na-rate na kasalukuyang, numero ng poste, kapasidad ng pagsira, uri ng pag-install, mode ng pagpapatakbo, mga kinakailangan sa unit ng biyahe, listahan ng accessory, dami, patutunguhan ng proyekto, at anumang mga guhit ng cabinet kung magagamit. Tinutulungan nito ang supplier na magrekomenda ng tamang Air Circuit Breaker ACB nang mas tumpak.
Ang pagpili ng Air Circuit Breaker ACB ay isang desisyon na nakakaapekto sa kaligtasan ng system, kahusayan sa pagpapanatili, at pangmatagalang gastos sa pagpapatakbo. Nakakatulong ang isang mahusay na katugmang breaker na protektahan ang mahahalagang kagamitan, bawasan ang hindi planadong downtime, at bigyan ang iyong electrical team ng higit na kumpiyansa kapag namamahala sa mga kritikal na sistema ng pamamahagi.
Kung nagpaplano ka ng proyekto sa pamamahagi ng mababang boltahe, pag-upgrade ng switchgear, pagkuha ng mga ACB para sa panel assembly, o paghahambing ng mga modelo para sa isang pang-industriyang pasilidad, matutulungan ka ng Wenzhou Xifa Electrical Equipment Co., Ltd. na suriin ang mga pangunahing punto sa pagpili at magbigay ng angkop na mga opsyon sa produkto batay sa iyong aplikasyon.
Para sa pagpili ng modelo, mga teknikal na detalye, suporta sa panipi, o naka-customize na mga kinakailangan sa Air Circuit Breaker ACB, mangyaringmakipag-ugnayan sa aminngayon at ibahagi ang iyong mga detalye ng proyekto. Tutulungan ka ng aming team na makahanap ng praktikal, ligtas, at cost-effective na solusyon para sa iyong power distribution system.
