Sa medium boltahe na pamamahagi ng kuryente, ang isang circuit breaker ay kasing maaasahan lamang ng mga bahaging gumagalaw, naglalabas, nagsasara, naglalakbay, at nagre-reset sa eksaktong sandali na kailangan ng proteksyon. AngVacuum Interrupter Operating Mechanismgumaganap ng mapagpasyang papel na iyon. Kino-convert nito ang nakaimbak na mekanikal o elektrikal na enerhiya sa kinokontrol na paggalaw, na nagpapahintulot sa vacuum interrupter na buksan o isara ang circuit nang mabilis at tuluy-tuloy. Para sa mga mamimili, kontratista, switchgear builder, at maintenance team, ang tunay na alalahanin ay hindi lang kung ang produkto ay maaaring gumana nang isang beses. Ang alalahanin ay kung maaari itong gumana nang tumpak pagkatapos ng mga taon ng serbisyo, sa ilalim ng mga kundisyon ng fault, sa loob ng mga de-koryenteng cabinet, at sa iba't ibang kapaligiran ng proyekto.
Ipinapaliwanag ng artikulong ito kung paano gumagana ang mekanismo, kung bakit ito mahalaga, kung ano ang mga punto ng sakit na nalulutas nito, at kung paano suriin ang angkop na solusyon para sa mga praktikal na aplikasyon ng medium voltage. Tinitingnan din nito ang mga salik sa pagmamanupaktura at pagpili na mahalaga kapag nagtatrabaho sa mga supplier tulad ngWenzhou Xifa Electrical Equipment Co., Ltd., isang kumpanyang naglilingkod sa market ng bahagi ng circuit breaker na may mga produktong idinisenyo para sa pagiging maaasahan ng pamamahagi ng kuryente.
Buod ng Artikulo
A Vacuum Interrupter Operating Mechanismay ang motion-control section ng isang vacuum circuit breaker system. Nag-iimbak at naglalabas ito ng enerhiya upang ang mga contact ng interrupter ay maaaring magbukas o magsara nang may wastong bilis, puwersa, at timing. Ang isang mahusay na idinisenyong mekanismo ay nakakatulong na bawasan ang pagkabigo sa paglipat, pagpapabuti ng pagtugon sa proteksyon, pagsuporta sa matatag na buhay ng serbisyo, at pagpapababa ng presyon ng pagpapanatili para sa mga medium na sistema ng boltahe. Ang pagpili ng tamang mekanismo ay nangangailangan ng pansin sa na-rate na boltahe, mga kinakailangan sa paglabag, paraan ng pag-iimbak ng enerhiya, mekanikal na tibay, pagkakatugma sa pag-install, pagkakapare-pareho ng produksyon, at teknikal na suporta pagkatapos ng benta.
Talaan ng mga Nilalaman
- Balangkas ng Blog
- Ano ang Napakahalaga ng Mekanismong Ito?
- Paano Gumagana ang Mekanismo sa loob ng isang Vacuum Circuit Breaker?
- Anong Mga Punto ng Sakit ng Mamimili ang Nilulutas Nito?
- Aling Mga Salik ang Dapat Suriin ng Mga Mamimili Bago Bumili?
- Paano Naghahambing ang Iba't Ibang Uri ng Mekanismo?
- Saan Ito Karaniwang Ginagamit?
- Paano Mapapahaba ng Mga Koponan ng Pagpapanatili ang Buhay ng Serbisyo?
- Bakit Mahalaga ang Kakayahan ng Supplier?
- FAQ
- Konklusyon
Balangkas ng Blog
- Tukuyin ang tungkulin ng aVacuum Interrupter Operating Mechanismsa medium boltahe na proteksyon.
- Ipaliwanag ang pangunahing proseso ng pagtatrabaho mula sa pag-iimbak ng enerhiya hanggang sa pagbubukas at pagsasara ng operasyon.
- Ikonekta ang performance ng produkto sa mga tunay na alalahanin ng customer gaya ng kaligtasan, downtime, buhay ng serbisyo, at compatibility.
- Magbigay ng checklist na nakatuon sa mamimili para sa teknikal na pagsusuri.
- Ihambing ang mga karaniwang opsyon sa mekanismo ng pagpapatakbo.
- Talakayin ang mga praktikal na aplikasyon sa mga network ng pamamahagi, pabrika, substation, at mga proyekto ng nababagong enerhiya.
- Magbahagi ng mga punto ng pagpapanatili na tumutulong na panatilihing matatag ang mekanismo sa paglipas ng panahon.
- Sagutin ang mga karaniwang tanong sa pagbili at teknikal.
Ano ang Napakahalaga ng Mekanismong Ito?
Ang isang vacuum interrupter ay responsable para sa arc extinguishing, ngunit hindi nito magagawa ang gawaing iyon nang mag-isa. Ang mga contact sa loob ng interrupter ay dapat maghiwalay sa tamang bilis, sa tamang stroke, at sa ilalim ng matatag na mekanikal na kontrol. Na kung saan angVacuum Interrupter Operating Mechanismnagiging mahalaga.
Sa totoong mga proyekto, maraming mga electrical failure ay hindi dramatiko sa simula. Nagsisimula ang mga ito bilang delayed tripping, unstable closing, inconsistent contact pressure, pagod na mga linkage, mahinang spring charging, o mahinang koordinasyon sa mga signal ng proteksyon. Kapag binalewala ang mga isyung ito, ang resulta ay maaaring overheating, paulit-ulit na istorbo na biyahe, pagkasira ng cabinet, paghinto ng produksyon, o mga panganib sa kaligtasan para sa mga operator.
Ang isang maaasahang mekanismo ay tumutulong sa breaker na tumugon nang mabilis kapag ang mga relay ng proteksyon ay nakakita ng mga short circuit, labis na karga, o abnormal na mga kondisyon ng pagpapatakbo. Sinusuportahan din nito ang regular na paglipat kapag ang mga circuit ay kailangang pasiglahin, ihiwalay, o panatilihin. Sa madaling salita, ito ang bahagi na ginagawang pisikal na pagkilos ang lohika ng proteksyon.
Paano Gumagana ang Mekanismo sa loob ng isang Vacuum Circuit Breaker?
Ang prinsipyo ng pagtatrabaho ay diretso, ngunit ang pagpapatupad ay dapat na tumpak. AVacuum Interrupter Operating Mechanismkaraniwang nag-iimbak ng enerhiya sa pamamagitan ng spring, motor, manual charging handle, o kaugnay na control assembly. Kapag nakatanggap ang breaker ng closing o tripping command, ang naka-imbak na enerhiya ay inilalabas sa pamamagitan ng mga mekanikal na bahagi ng transmission. Ang mga bahaging ito ay nagtutulak sa gumagalaw na contact ng vacuum interrupter.
Sa panahon ng pagsasara, itinutulak ng mekanismo ang gumagalaw na contact patungo sa nakapirming contact at pinapanatili ang wastong presyon ng contact. Sa panahon ng pagbubukas, mabilis itong naghihiwalay sa mga contact upang payagan ang vacuum interrupter na patayin ang arko. Kung mas mabilis at mas matatag ang paggalaw na ito, mas mahusay na makokontrol ng breaker ang electrical stress habang lumilipat.
- Imbakan ng enerhiya:Ang mekanismo ay nag-iimbak ng enerhiya bago ang operasyon, kadalasan sa pamamagitan ng spring charging system.
- Tugon sa signal:Ang isang control coil, relay command, o manu-manong aksyon ang nagpapalitaw sa operasyon.
- Mechanical release:Ang nakaimbak na enerhiya ay inilalabas sa pamamagitan ng mga linkage, shaft, at transmission parts.
- Kilusan ng contact:Ang mga contact ng vacuum interrupter ay nagbubukas o nagsasara ayon sa kinakailangang aksyon.
- Hawak ng posisyon:Pinapanatili ng mekanismo na matatag ang breaker sa bukas o saradong posisyon.
Ito ang dahilan kung bakit ang mekanismo ay dapat gawin nang may malapit na pansin sa katumpakan ng sukat, puwersa ng tagsibol, lakas ng materyal, pagkakahanay ng pagpupulong, at pagkakapare-pareho ng pagsubok.
Anong Mga Punto ng Sakit ng Mamimili ang Nilulutas Nito?
Ang mga mamimili ay bihirang bumili ng aVacuum Interrupter Operating Mechanismlamang dahil kailangan nila ng isa pang sangkap. Binili nila ito dahil ang mahinang mekanismo ay maaaring lumikha ng mga mamahaling problema. Para sa mga tagagawa ng switchgear, ang mahinang compatibility ay maaaring maantala ang produksyon. Para sa mga kontratista ng kuryente, ang hindi matatag na operasyon ay maaaring magdulot ng problema sa pagkomisyon. Para sa mga pabrika, ang hindi inaasahang pagkabigo ng breaker ay maaaring huminto sa mga linya ng produksyon. Para sa mga utility, ang hindi mapagkakatiwalaang paglipat ay maaaring makaapekto sa mas malawak na kaligtasan sa pamamahagi.
| Punto ng Sakit ng Customer | Paano Nakakatulong ang Mekanismo |
|---|---|
| Hindi matatag na pagsasara ng breaker | Nagbibigay ng kinokontrol na puwersa at matatag na paggalaw ng contact. |
| Naantalang tugon sa biyahe | Mabilis na naglalabas ng nakaimbak na enerhiya pagkatapos ng signal ng proteksyon. |
| Mataas na dalas ng pagpapanatili | Nagpapabuti ng mekanikal na pagtitiis kapag maayos na idinisenyo at nasubok. |
| Hindi tugma sa pag-install ng cabinet | Maaaring mapili o ipasadya ayon sa istraktura ng breaker at switchgear. |
| Panganib sa downtime ng proyekto | Sinusuportahan ang maaasahang operasyon sa pamamahagi ng kuryente at mga sistemang pang-industriya. |
Ang pinakamahusay na mekanismo ay hindi lamang ang pinakamalakas. Ito ang tumutugma sa disenyo ng breaker, operating voltage, switching duty, installation space, at mga kinakailangan sa kontrol. Ang praktikal na tugma na ito ay tumutulong sa mga customer na maiwasan ang mga nakatagong gastos pagkatapos ng pag-install.
Aling Mga Salik ang Dapat Suriin ng Mga Mamimili Bago Bumili?
Bago pumili ng aVacuum Interrupter Operating Mechanism, ang mga mamimili ay dapat tumingin sa kabila ng pangalan ng produkto. Maaaring magkatulad ang dalawang mekanismo, ngunit ang aktwal na pagganap ng mga ito ay maaaring mag-iba nang malaki sa tibay, bilis ng pagpapatakbo, istraktura ng pag-install, at pangmatagalang katatagan.
Ang isang praktikal na proseso ng pagpili ay dapat isama ang mga sumusunod na puntos:
- Na-rate na boltahe at uri ng breaker:Kumpirmahin kung ang mekanismo ay tumutugma sa inilaan na modelo ng VCB at boltahe ng system.
- Paraan ng pagpapatakbo:Suriin kung ang proyekto ay nangangailangan ng manual, spring charged, motor driven, o pinagsamang operasyon.
- Buhay ng mekanikal:Magtanong tungkol sa nasubok na mga siklo ng operasyon at pangmatagalang pagtitiis.
- Oras ng pag-iimbak ng enerhiya:Para sa mga sistema ng singil sa tagsibol, ang matatag at mahusay na pag-iimbak ng enerhiya ay mahalaga para sa paulit-ulit na operasyon.
- Biyahe at malapit na pagiging maaasahan:Ang mekanismo ay dapat tumugon nang tuluy-tuloy upang kontrolin ang mga signal.
- Mga sukat ng pag-install:Kumpirmahin ang mga mounting hole, linkage position, shaft structure, at cabinet space.
- Mga kondisyon sa kapaligiran:Isaalang-alang ang halumigmig, alikabok, temperatura, altitude, at polusyon sa industriya.
- Mga rekord ng pagsubok:Ang mga mapagkakatiwalaang supplier ay dapat magbigay ng inspeksyon, regular na pagsubok, at teknikal na suporta.
Ang mga pagsusuring ito ay lalong mahalaga para sa mga mamimili ng OEM at switchgear assembly plant dahil ang isang maliit na mismatch ay maaaring lumikha ng mga paulit-ulit na pagsasaayos ng assembly o mga reklamo sa field service.
Paano Naghahambing ang Iba't Ibang Uri ng Mekanismo?
Maaaring mangailangan ng iba't ibang disenyo ng pagpapatakbo ang iba't ibang proyekto. Ang talahanayan sa ibaba ay nagbibigay ng isang simpleng paghahambing para sa mga mamimili na sinusuri ang mga karaniwang opsyon.
| Uri ng Mekanismo | Pangunahing Kalamangan | Angkop na Paggamit |
|---|---|---|

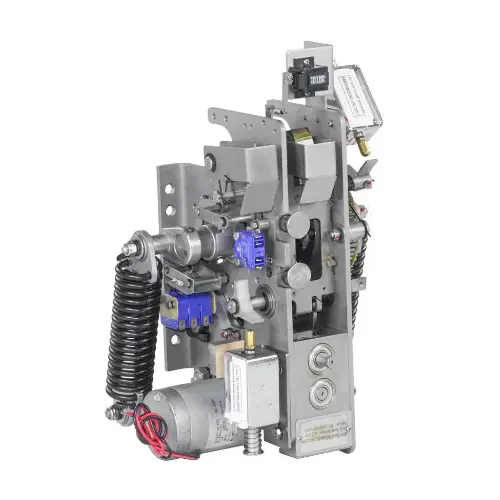

| Spring charge operating mekanismo | Matatag na naka-imbak na enerhiya na paglabas para sa mabilis na pagbubukas at pagsasara. | Mga katamtamang boltahe na VCB na nangangailangan ng maaasahang paulit-ulit na operasyon. |

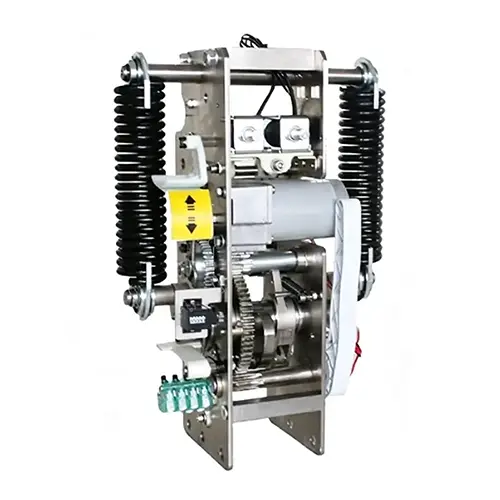

| Mekanismo ng pagpapatakbo ng motor | Sinusuportahan ang remote o awtomatikong pag-charge at pagpapatakbo. | Mga substation, cabinet ng pamamahagi, at mga automated system. |
| Manu-manong mekanismo ng pagpapatakbo | Simpleng istraktura at maginhawang lokal na kontrol. | Mga pangunahing switching application at cost-sensitive na proyekto. |
| Customized na mekanismo | Mas mahusay na akma para sa mga espesyal na layout ng cabinet o mga disenyo ng breaker. | Mga proyekto sa paggawa at pagpapalit ng OEM switchgear. |
Para sa maraming mga medium na boltahe na aplikasyon, ang disenyo ng spring charge ay malawak na ginustong dahil pinapayagan nito ang enerhiya na maimbak bago ang pagkilos ng paglipat. Kapag nagkaroon ng fault, hindi na kailangang maghintay ng breaker para sa mabagal na manu-manong paggalaw. Maaari itong maglabas kaagad ng enerhiya, na nagpapabuti sa pagiging maaasahan ng proteksyon.
Saan Ito Karaniwang Ginagamit?
AngVacuum Interrupter Operating Mechanismay ginagamit saanman ang mga medium na boltahe na circuit ay nangangailangan ng maaasahang switching at proteksyon. Ito ay karaniwang isinama sa mga vacuum circuit breaker, switchgear panel, compact substation, industrial distribution room, utility network, komersyal na gusali, at renewable energy station.
Sa mga pabrika, nakakatulong itong protektahan ang mga motor, transformer, at mga linya ng produksyon mula sa mga electrical fault. Sa mga urban distribution network, sinusuportahan nito ang matatag na paghahatid ng kuryente sa mga residential at komersyal na lugar. Sa mga proyekto ng solar at wind power, nakakatulong ito na ihiwalay at protektahan ang mga medium voltage collection circuit. Sa mga sistema ng pagmimina, imprastraktura, at transportasyon, nag-aambag ito sa mas ligtas na kontrol sa kuryente sa ilalim ng hinihinging mga kondisyon.
Dahil malaki ang pagkakaiba ng mga environment na ito, hindi dapat ituring ng mga mamimili ang mekanismo bilang isang unibersal na accessory. Ang parehong produkto ay dapat suriin laban sa aktwal na mga kondisyon ng proyekto. Ang isang mekanismo na ginagamit sa isang malinis na panloob na switchroom ay maaaring humarap sa ibang stress kumpara sa isang ginamit sa isang maalikabok na pang-industriyang planta o isang high-humidity coastal project.
Paano Mapapahaba ng Mga Koponan ng Pagpapanatili ang Buhay ng Serbisyo?
Kahit na isang mataas na kalidadVacuum Interrupter Operating Mechanismnangangailangan ng tamang inspeksyon. Ang mga koponan sa pagpapanatili ay dapat tumuon sa nakikitang pagkasira, abnormal na ingay, mga maluwag na fastener, kondisyon ng spring, mga lubrication point, auxiliary switch function, at trip-close na performance. Ang regular na pagsubok sa pagpapatakbo ay kapaki-pakinabang din dahil ang isang breaker na nananatiling idle sa loob ng mahabang panahon ay maaaring kailanganin pa ring gumana kaagad kapag may sira.
- Suriin kung ang mekanismo ay nag-charge nang maayos at naglalabas nang walang pagkaantala.
- Suriin ang mga linkage, shaft, at fastener para sa pagkaluwag o pagpapapangit.
- Panatilihing malinis ang mekanismo at iwasan ang akumulasyon ng alikabok sa loob ng kabinet.
- Kumpirmahin na ang mga indicator ng pagbubukas at pagsasara ay tumutugma sa aktwal na posisyon ng breaker.
- Subukan ang mga control circuit, coils, at auxiliary contact ayon sa mga iskedyul ng pagpapanatili.
- Palitan ang mga pagod na bahagi bago ito makaapekto sa pagiging maaasahan ng paglipat.
Ang preventive maintenance ay mas mura kaysa sa emergency repair. Kapag ang isang mekanismo ay nabigo sa panahon ng isang fault, ang pinsala ay maaaring lumampas sa breaker mismo. Maaari itong makaapekto sa mga cable, transformer, switchgear panel, at konektadong kagamitan.
Bakit Mahalaga ang Kakayahan ng Supplier?
Ang isang maaasahang supplier ay gumagawa ng higit pa sa mga bahagi ng barko. Para sa isang produkto tulad ngVacuum Interrupter Operating Mechanism, ang karanasan ng supplier ay nakakaapekto sa katumpakan ng disenyo, pagpili ng materyal, kontrol sa produksyon, kalidad ng pagsubok, at teknikal na komunikasyon. Ito ay lalong mahalaga para sa mga mamimili na nangangailangan ng batch na pagbili, pagpapalit ng pagtutugma, o suporta sa OEM.
Wenzhou Xifa Electrical Equipment Co., Ltd.nagsisilbi sa mga customer sa larangan ng mga kagamitang elektrikal na may mga produktong nauugnay sa mga vacuum circuit breaker at mga bahagi ng pamamahagi ng katamtamang boltahe. Para sa mga mamimili, ang pakikipagtulungan sa isang may kakayahang tagagawa ay maaaring makatulong na mabawasan ang kawalan ng katiyakan sa panahon ng pagpili ng produkto, pagkumpirma sa pag-install, at pangmatagalang paggamit.
Kapag sinusuri ang isang supplier, ang mga mamimili ay dapat humingi ng mga teknikal na guhit, pagiging tugma ng modelo, na-rate na mga parameter, mga pamamaraan ng pagsubok, mga detalye ng packaging, at kapasidad ng paghahatid. Ang isang malinaw na sagot bago mag-order ay mas mahusay kaysa sa paglutas ng mga problema sa pag-install pagkatapos maabot ng produkto ang site ng proyekto.
FAQ
Ano ang isang Vacuum Interrupter Operating Mechanism?
Ito ay ang mekanikal na sistema ng kontrol na nagtutulak sa pagbubukas at pagsasara ng paggalaw ng isang vacuum interrupter sa loob ng isang vacuum circuit breaker. Ito ay nag-iimbak at naglalabas ng enerhiya upang ang mga contact ay makagalaw nang mabilis at mapagkakatiwalaan.
Bakit mahalaga ang mekanismo para sa proteksyon ng medium voltage?
Tinitiyak nito na makakatugon ang breaker sa mga signal ng fault nang may tamang bilis at puwersa. Kung walang maaasahang mekanismo, kahit na ang isang mahusay na vacuum interrupter ay maaaring hindi gumanap nang tama.
Maaari bang magkasya ang isang mekanismo sa bawat vacuum circuit breaker?
Hindi. Dapat kumpirmahin ng mga mamimili ang na-rate na boltahe, modelo ng breaker, mga sukat ng pag-install, istruktura ng linkage, paraan ng kontrol, at mga kinakailangan sa pagpapatakbo bago bumili.
Ano ang sanhi ng pagkabigo ng operating mechanism?
Kabilang sa mga karaniwang sanhi ang mga sira na linkage, mahinang bukal, mahinang pagpapadulas, kontaminasyon ng alikabok, mga problema sa coil, maluwag na mga fastener, maling pag-install, at pangmatagalang kawalan ng inspeksyon.
Ang mekanismo ba ng pagpapatakbo ng motor ay mas mahusay kaysa sa isang manu-mano?
Depende sa project. Ang pagpapatakbo ng motor ay mas mahusay para sa mga remote o automated na system, habang ang manu-manong operasyon ay maaaring angkop para sa mas simpleng mga application na may mga lokal na pangangailangan sa kontrol.
Paano dapat pumili ang mga mamimili ng maaasahang supplier?
Dapat suriin ng mga mamimili ang karanasan sa produksyon, suportang teknikal, kakayahan sa pagsubok, pagiging tugma ng modelo, mga opsyon sa pag-customize, at kung makakapagbigay ba ang supplier ng malinaw na dokumentasyon bago ipadala.
Konklusyon
AngVacuum Interrupter Operating Mechanismmaaaring hindi ang pinakanakikitang bahagi ng isang medium voltage circuit breaker, ngunit ito ay isa sa mga pinaka mapagpasyahan. Kinokontrol nito ang pisikal na pagkilos na nagbibigay-daan sa vacuum interrupter na protektahan ang mga circuit, bawasan ang epekto ng fault, at suportahan ang matatag na pamamahagi ng kuryente. Para sa mga mamimili, ang pagpili ng tamang mekanismo ay nangangahulugan ng mas kaunting mga pagkabigo sa paglipat, mas maayos na pag-install, mas mahabang buhay ng serbisyo, at higit na kumpiyansa sa pang-araw-araw na operasyon.
Kung pipili ka ng mga bahagi para sa mga vacuum circuit breaker, switchgear assemblies, substation, industrial power system, o kapalit na proyekto,Wenzhou Xifa Electrical Equipment Co., Ltd.ay maaaring magbigay ng praktikal na suporta sa produkto at teknikal na komunikasyon para sa iyong mga pangangailangan sa aplikasyon. Para sa pagpili ng modelo, panipi, mga detalye ng pagpapasadya, o konsultasyon sa proyekto, mangyaringmakipag-ugnayan sa aminngayon at hayaan ang aming team na tulungan kang makahanap ng maaasahang solusyon para sa iyong medium voltage switching system.
