A Current Transformer (CT)ay isang kritikal na bahagi sa modernong mga sistema ng kuryente at kuryente, na nagbibigay-daan sa tumpak na pagsukat ng kasalukuyang, proteksyon ng system, at pagsubaybay sa enerhiya nang walang direktang kontak sa kuryente. Ang pagpili ng tamang CT ay mahalaga para matiyak ang kaligtasan, katumpakan, at pangmatagalang pagiging maaasahan ng system.
Sa malalim na gabay na ito, tinutuklasan namin kung paano gumagana ang mga kasalukuyang transformer, ang iba't ibang uri ng CT, pamantayan sa pagpili ng pangunahing, mga klase sa katumpakan, pinakamahuhusay na kagawian sa pag-install, at mga real-world na aplikasyon. Nagdidisenyo ka man ng pang-industriyang sistema ng kuryente, nag-a-upgrade ng pagsubaybay sa enerhiya, o pumipili ng mga CT para sa mga relay ng proteksyon, tutulungan ka ng artikulong ito na gumawa ng matalinong desisyon.
A Kasalukuyang Transformer (CT)ay isang instrumento transpormer na idinisenyo upang bawasan ang mataas na alternating current (AC) na mga halaga sa isang mas mababa, standardized na antas na maaaring ligtas na masusukat o masusubaybayan ng mga metro, proteksyon relay, o mga control device.
Ang mga CT ay malawakang ginagamit sa:
Sa pamamagitan ng paggamit ng electromagnetic induction, ang isang CT ay nagbibigay ng electrical isolation sa pagitan ng high-voltage circuits at low-voltage measurement equipment, na makabuluhang nagpapabuti sa kaligtasan ng system.
Ang prinsipyo ng pagpapatakbo ng isang kasalukuyang transpormer ay batay saAng batas ni Faraday ng electromagnetic induction. Kapag ang kasalukuyang dumadaloy sa pangunahing konduktor, bumubuo ito ng magnetic field sa paligid ng core. Ang magnetic flux na ito ay nagpapahiwatig ng proporsyonal na kasalukuyang sa pangalawang paikot-ikot.
Halimbawa, ang isang CT na na-rate sa1000A:5Akino-convert ang 1000 amperes ng pangunahing kasalukuyang sa isang napapamahalaang 5 amperes para sa mga instrumento sa pagsukat.
Nagtatampok ang mga Window CT ng pabilog na pagbubukas kung saan dumadaan ang pangunahing konduktor. Ang mga ito ay compact, maaasahan, at karaniwang ginagamit sa switchgear at mga panel ng pamamahagi.
Maaaring i-install ang mga split core CT nang hindi dinidiskonekta ang pangunahing konduktor, na ginagawa itong perpekto para sa pag-retrofitting ng mga kasalukuyang system at pag-audit ng enerhiya.
Gumagamit ang mga bar-type na CT ng built-in na pangunahing conductor at idinisenyo para sa mga high-current na application na may mahusay na mekanikal na lakas.

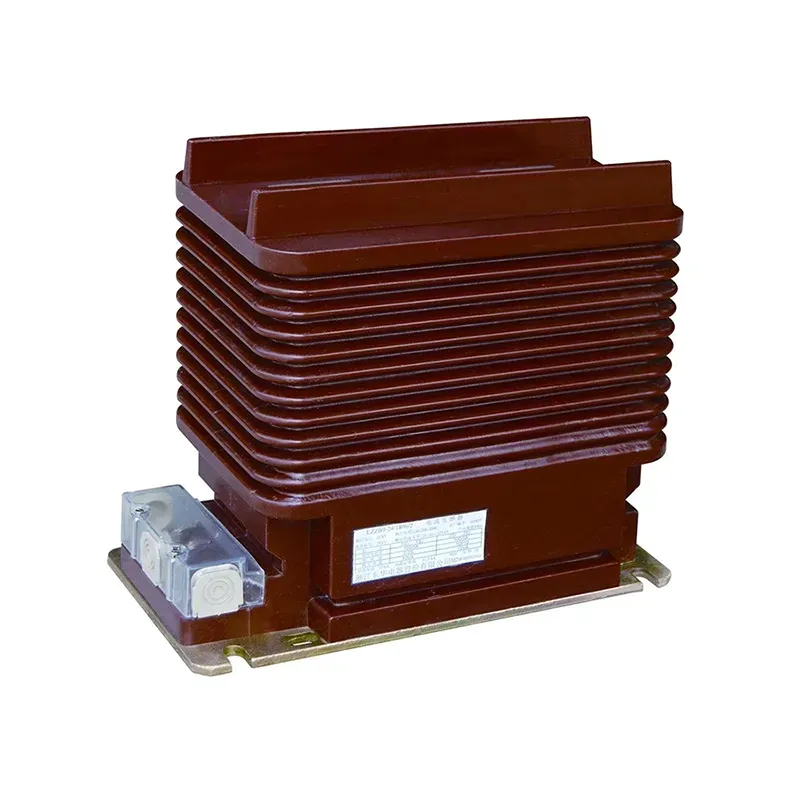

Kasama sa mga CT na ito ang maraming pagliko sa pangunahing paikot-ikot at ginagamit para sa mga aplikasyon ng pagsukat na mababa ang kasalukuyang at mataas ang katumpakan.
Ang pagpili ng tamang CT ay nangangailangan ng pagbabalanse ng pagganap, kaligtasan, at gastos. Nasa ibaba ang pinakamahalagang pamantayan na dapat isaalang-alang:
Pumili ng CT na may pangunahing kasalukuyang rating na tumutugma o bahagyang lumampas sa maximum na kasalukuyang operating ng iyong system.
Tinutukoy ng klase ng katumpakan kung gaano katumpak ang paggawa ng CT sa pangunahing kasalukuyang. Ito ay lalong kritikal para sa mga sistema ng pagsingil at proteksyon.
Ang pasanin ay tumutukoy sa kabuuang pagkarga (sa VA) na konektado sa sekundaryong CT. Ang paglampas sa na-rate na pasanin ay nakakabawas sa katumpakan at maaaring magdulot ng sobrang init.
Gusto ng mga tagagawaXiFamagbigay ng pasadyang mga solusyon sa CT upang tumugma sa mga partikular na kinakailangan ng system, na tinitiyak ang pinakamainam na pagganap at pangmatagalang pagiging maaasahan.
Tinutukoy ng mga klase ng katumpakan ang pinahihintulutang error ng isang CT sa ilalim ng mga tinukoy na kundisyon.
Ang pagpili ng tamang klase ng katumpakan ay nagsisiguro ng pagsunod sa mga pamantayan tulad ng IEC at IEEE, habang pinapanatili ang kahusayan ng system.
Sa mga modernong imprastraktura ng kuryente, ang mga CT ay gumaganap ng isang mahalagang papel sa pagpapagana ng matalinong pagsubaybay at predictive na mga estratehiya sa pagpapanatili.
Ang wastong pag-install ay mahalaga upang matiyak ang ligtas at tumpak na operasyon ng CT.
Ang maling pag-install ay maaaring humantong sa mga mapanganib na overvoltage at hindi tumpak na pagbabasa.
| Uri ng CT | Pangunahing Kalamangan | Karaniwang Aplikasyon |
|---|---|---|
| Window CT | Compact at matipid | Mga panel ng switchgear |
| Hatiin ang Core CT | Madaling pag-install | Pagbabago ng enerhiya |
| Uri ng Bar na CT | Mataas na kasalukuyang kapasidad | Mga substation |
| Sugat CT | Mataas na katumpakan | Mababang-kasalukuyang pagsukat |
Ang isang open-circuited CT secondary ay maaaring makabuo ng mga delikadong matataas na boltahe, na nagdudulot ng seryosong panganib sa kaligtasan at posibleng makapinsala sa kagamitan.
Ang mga tradisyonal na CT ay idinisenyo para sa kasalukuyang AC lamang. Para sa pagsukat ng DC, kinakailangan ang mga Hall-effect sensor.
Sa wastong pag-install at mga kondisyon sa pagpapatakbo, ang isang mataas na kalidad na CT ay maaaring tumagal ng 20–30 taon o higit pa.
Hindi naman kailangan. Ang mas mataas na katumpakan ay nagpapataas ng gastos. Ang klase ng katumpakan ay dapat tumugma sa aktwal na mga kinakailangan ng application.
Pagpili ng tamaKasalukuyang Transformer (CT)ay isang mahalagang hakbang sa pagdidisenyo ng ligtas, mahusay, at maaasahang mga electrical system. Sa pamamagitan ng pag-unawa sa mga uri ng CT, mga klase sa katumpakan, at mga kinakailangan sa aplikasyon, ang mga inhinyero at taga-disenyo ng system ay maaaring makabuluhang mapabuti ang pagganap at mabawasan ang mga panganib sa pagpapatakbo.
Kung naghahanap ka ng maaasahan at na-customize na kasalukuyang mga solusyon sa transpormer,XiFanag-aalok ng malawak na hanay ng mga produkto ng CT na ginawa para sa katumpakan, tibay, at pagsunod sa mga internasyonal na pamantayan.
Upang matuto nang higit pa tungkol sa pagpili ng perpektong kasalukuyang transpormer para sa iyong proyekto o upang humiling ng teknikal na suporta,makipag-ugnayan sa aminngayon at hayaan ang aming mga eksperto na tulungan kang paganahin ang iyong system nang may kumpiyansa.
