2.5mva Mineral Oil Pad Mounted Power Transformer

Ang Wenzhou XiFa Electric Power Equipment Co., Ltd ay isang propesyonal na base ng produksyon para sa mga transformer, na dalubhasa sa S11/S13 oil immersed transformer, SCB dry type na mga transformer, at hindi karaniwang mga espesyal na transformer. Sa katangi-tanging craftsmanship at mahigpit na kontrol sa kalidad, 2.5mva mineral oil pad mounted power transformers ay matipid sa enerhiya, may malakas na load bearing capacity, ay angkop para sa iba't ibang sitwasyon sa paggamit ng kuryente. Sinusuportahan namin ang customized na pagpoproseso, at ang mga produkto ay ibinebenta sa maraming bansa sa buong mundo, at maaaring magbigay ng mataas na kalidad na kagamitan sa supply ng kuryente at mga kasamang serbisyo sa mga customer sa loob at labas ng bansa.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang mineral na langis ay nagsisilbing insulation at cooling medium, at ito ang pinaka-tradisyonal at mature na insulation fluid na pinili sa industriya ng power transformer. Kaya ang 2.5mva mineral oil pad mounted power transformer ay nagtataglay ng mahusay na performance ng electrical insulation, magandang thermal conductivity, at mga bentahe sa cost effectiveness. Kung ikukumpara sa mga alternatibong insulation fluid tulad ng mga natural na ester, bagama't ang mineral na langis ay may mas mababang punto ng pag-aapoy, mayroon itong mas mahusay na pagkalikido sa mababang temperatura at mas mataas na pagiging maaasahan sa mga malamig na rehiyon sa panahon ng operasyon.

Sinusuportahan ng plug in transpormer ang dalawang uri ng papasok na linya: Ang una ay ang uri ng ring network feeder, na nilagyan ng dalawang hanay ng mga pangunahing bushings (kabuuang 6, para sa parehong mga papasok at papalabas na linya) at isang panloob na switch ng pag-load ng apat na posisyon. Maaari itong ikonekta ang transpormer sa serye sa ring network circuit, pagpapagana ng fault isolation at walang tigil na pagpapanatili. Ang 2.5mva mineral oil pad mounted power transformer ay kadalasang inirerekomenda para sa configuration na ito. Ang uri ng radial feeder ay nilagyan lamang ng isang pangunahing bushing at nagbibigay ng single line power supply, na may mas mababang gastos ngunit binawasan ang pagiging maaasahan nang naaayon.

Ang short circuit impedance ay isang mahalagang parameter ng isang transpormer, na direktang nakakaapekto sa antas ng kasalukuyang short circuit ng system at rate ng regulasyon ng boltahe. Ang karaniwang impedance value ng isang pad mounted power transformer ay 5.0% hanggang 7.5%, at ang design target value ay karaniwang nakatakda sa 5.75%. Ang isang impedance na 5.75% ay nangangahulugan na kapag ang isang tatlong yugto ng maikling circuit ay nangyari sa pangalawang bahagi, ang maikling circuit kasalukuyang ay humigit-kumulang 1/0.0575 ng rate kasalukuyang, na kung saan ay humigit-kumulang 17.4 beses ang rate kasalukuyang. Kung isinasaalang-alang ang 400V mababang boltahe na bahagi bilang isang halimbawa, ang kasalukuyang na-rate ay humigit-kumulang 3608A, at ang kasalukuyang short circuit ay humigit-kumulang 62.8kA, na nasa loob ng saklaw na kayang tiisin ng medium voltage switchgear.

Sa panahon ng buong pagkarga, ang pagbaba ng boltahe ay humigit-kumulang 5.75%, na katanggap-tanggap para sa pangkalahatang mga pang-industriyang karga. Ayon sa pamantayan ng IEC 60076, ang 2.5mva mineral oil pad mounted power transformer ay may kakayahan sa maikling circuit na makatiis ng mga thermal effect at dynamic na stability effect.

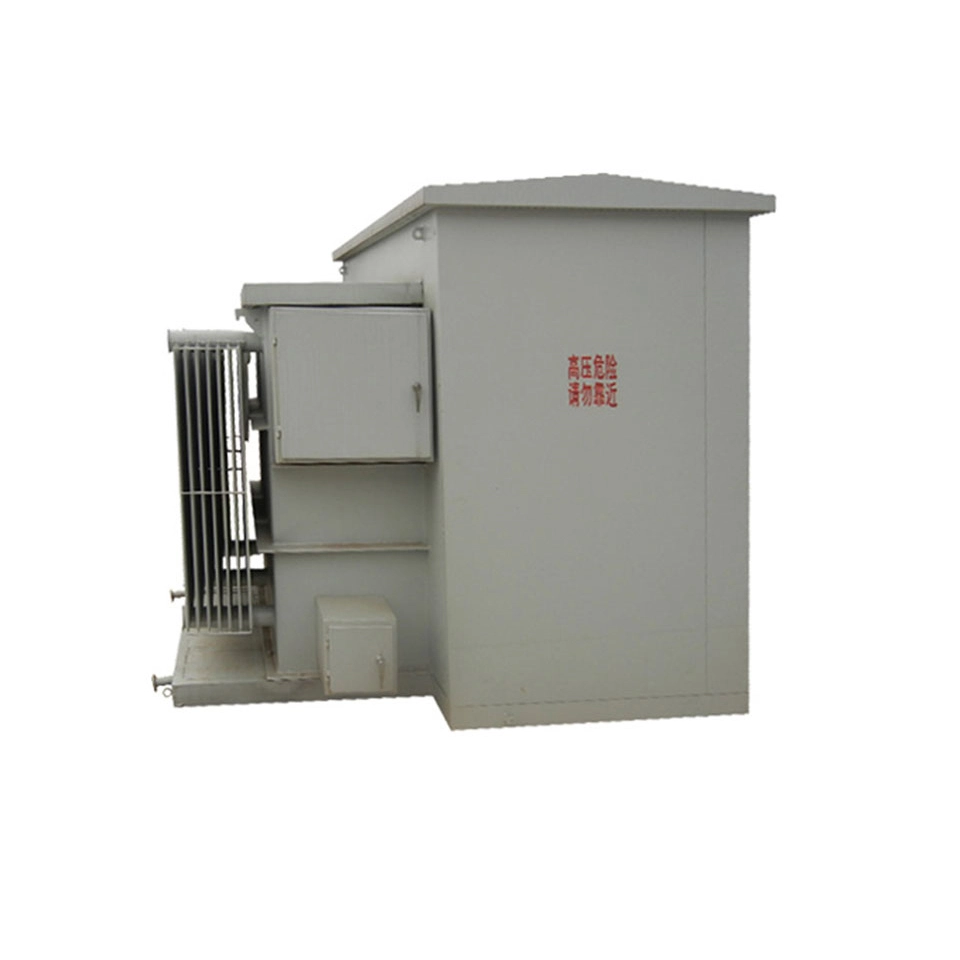

2 5mva Mineral Oil Pad Mounted Power Transformer

Teknikal na parameter:

Pangalan ng Produkto	2.5mva mineral oil pad mounted power transformer
Dalas	50 Hz / 60 Hz
Pangunahing Boltahe	Mga karaniwang marka: 12.47 kV, 13.8 kV, 24.94 kV, 34.5 kV
Pangalawang Boltahe	208Y/120 V, 480Y/277 V, 400Y/231 V, 600Y/347 V
Maikling Circuit Impedance	5.75%
Paraan ng Paglamig	ONAN (Karaniwang configuration) / ONAF (Opsyonal na pag-upgrade)
Walang Load Loss	≤ 2700 W
Pagkawala ng Load	≤ 15500 W hanggang 26500 W

T: Para sa isang 2.5mva mineral oil pad mounted power transformer, bakit kailangan pa ring bigyang pansin ang walang pagkawala ng karga nito kapag ito ay gumagana sa ilalim ng magaan na pagkarga o walang kondisyon ng pagkarga sa mahabang panahon?

A: Dahil ang walang load na pagkawala ay pangunahing binubuo ng dalawang bahagi:Una, hysteresis loss: ang pagkawala ng enerhiya na nabuo kapag ang iron core ay paulit-ulit na na-magnetize sa isang alternating magnetic field. Pangalawa, eddy current loss: ang pagkawala ng init na dulot ng nagpapalipat-lipat na kasalukuyang sapilitan sa iron core ng alternating magnetic field.

Kahit na ang pangalawang bahagi ng power transformer ay ganap na nakabukas na naka-circuited o nasa isang unloaded na estado, ang pangunahing bahagi nito ay kumokonsumo pa rin ng pare-parehong halaga ng walang pagkawala ng pagkarga. At ang pagkawala ng load ay humahantong sa nasusukat at patuloy na pag-iipon ng mga singil sa kuryente. Para sa mga sitwasyong may tagal ng pagtakbo na mahigit 3000 oras, kapag pumipili ng modelo, dapat bigyan ng priyoridad ang mga mas mababa ang pagkawala ng pagkarga (gaya ng paggamit ng mataas na magnetikong conductivity oriented na silicon steel sheet o amorphous alloy core). Kahit na ang paunang gastos sa pagbili ay tumaas ng 15 hanggang 20%, ang pagkakaiba ay maaaring mabawi sa pamamagitan ng pagtitipid sa gastos sa kuryente sa loob ng dalawang taon.
