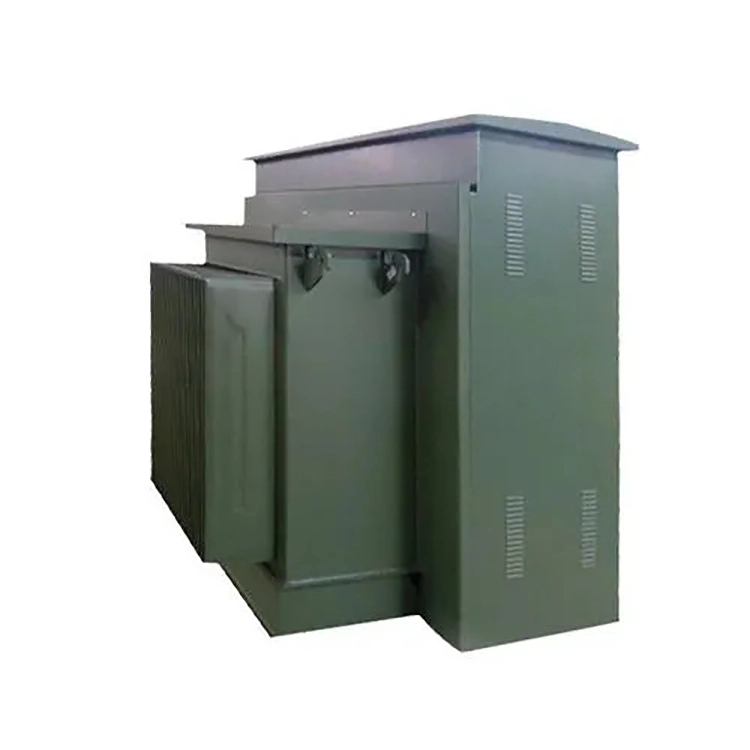

33 0.4kv 1250kva Single Phase Pad Mounted Transformer

Itinatag noong 2006, ang Wenzhou XiFa Electric Power Equipment Co., Ltd ay may kumpletong sistema ng produksyon at pagproseso ng transpormer, na may kakayahang gumawa ng mga transformer ng iba't ibang boltahe at mga detalye ng kapasidad. Kabilang sa mga pangunahing produkto ang oil immersed power transformers, dry type distribution transformer, rectifier, at mga espesyal na transformer para sa pagmimina, atbp. Ang buong proseso ng paggawa ng 33 0.4kv 1250kva single phase pad mounted transformer ay mahigpit na kinokontrol para sa kalidad, at ang pagganap ng kagamitan ay ligtas at matatag.

Magpadala ng Inquiry

Paglalarawan ng Produkto

33 0.4kv 1250kva single phase pad mounted transformer ay isang high end solution na partikular na idinisenyo para sa malalaking underground power system. Nagtatampok ito ng ligtas at hindi tinatablan ng panahon na casing at nilagyan ng advanced na walang electrical contact o live contact configurations, na nag-maximize sa kaligtasan ng mga tauhan at maiwasan ang pakikialam sa mga pampublikong lugar. Itong 33 0.4kv 1250kva single phase pad mounted transformer sumusunod sa ANSI , IEEE standards at mga kinakailangan sa energy efficiency, at kayang i-convert ang maximum na 33kV primary voltage sa flexible secondary voltages, na nagbibigay ng mahusay na short circuit protection capabilities at tahimik na operasyon para sa malalaking residential at commercial applications.

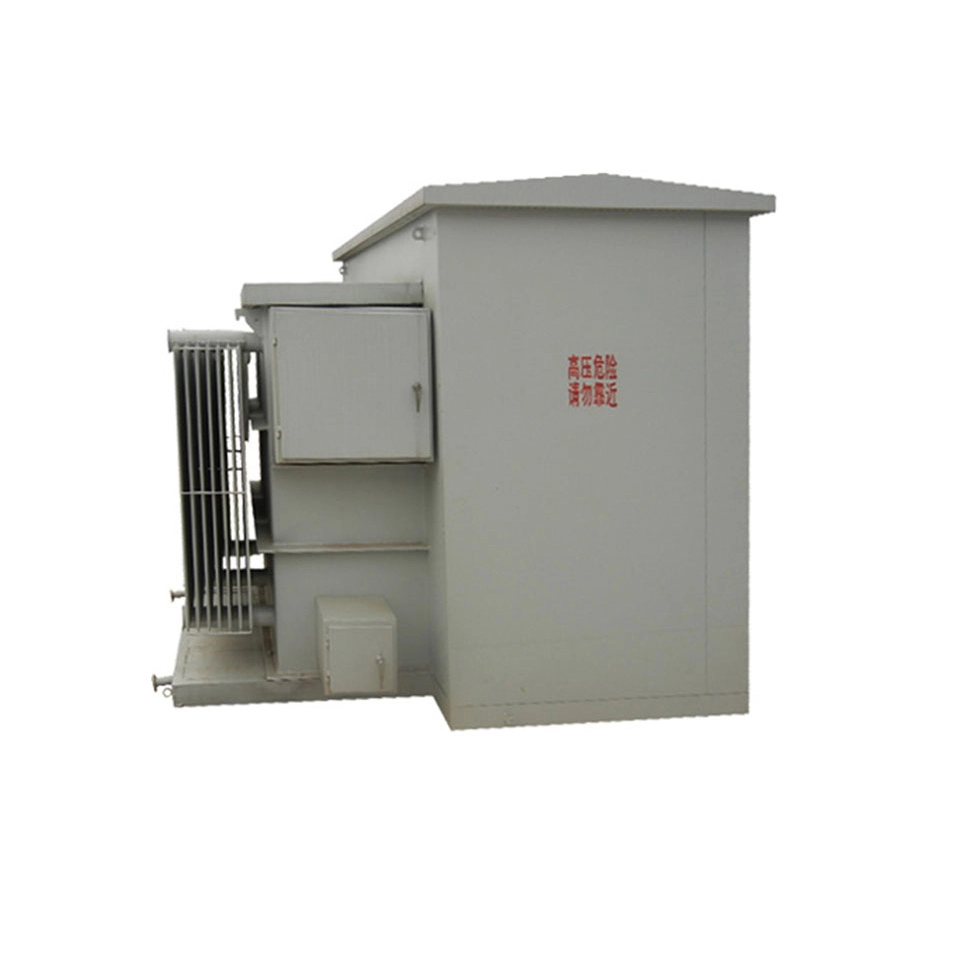

33 0 4kv 1250kva Single Phase Pad Mounted Transformer

Teknikal na parameter:

Pangalan ng Produkto:	33 0.4kv 1250kva single phase pad mounted transpormer
Rated Power:	1250 kVA
Phase：	Single Phase
Dalas：	50 Hz o 60 Hz
Paraan ng Paglamig:	ONAN
Gilid ng HV:	33 kV
Gilid ng LV:	0.4 kV
I-tap ang Saklaw:	±2 x 2.5%
Impedance Voltage:	2%
Proteksyon sa Enclosure:	IP33

Sa 33 0.4kv 1250kva na single phase pad mounted transformer application na ito, bakit karaniwang ginagamit ang 0.4kV sa mababang bahagi ng boltahe sa halip na sa iba pang antas ng boltahe?

Ang 400V (tatlong phase) / 230V (single phase) ay mga karaniwang antas ng boltahe sa mga sistema ng pamamahagi ng kuryente na karaniwang mababa ang boltahe ng IEC, at malawakang ginagamit sa mga residential, komersyal at magaan na pang-industriyang aplikasyon. Para sa mga kagamitan tulad ng mga cabinet ng switch na mababa ang boltahe, mga circuit breaker, at mga cable, ang mga ito ay nasa hustong gulang na at may mataas na cost performance ratio sa antas na 400V. Ang single phase 230V ay direktang makakapagbigay ng kuryente sa ordinaryong ilaw, mga socket, at mga gamit sa bahay nang hindi nangangailangan ng karagdagang pagbabawas ng boltahe.

Ang 0.4kV ay karaniwang maaaring maipadala sa layo na 200 hanggang 500 metro sa loob ng isang tirahan o komersyal na lugar (na nagbibigay-kasiyahan sa isang normal na pagbaba ng boltahe na ≤5%). Ang 1250kVA ay kadalasang ginagamit sa mas malalaking load point tulad ng mga shopping center, campus, medical center, na ang transpormer ay matatagpuan malapit sa load center. Ang 0.4kV ay sapat at walang mas mataas na boltahe ang kinakailangan.

Kapag ginamit ang tatlong naturang 33 0.4kv 1250kva na single phase pad mounted transformer para bumuo ng tatlong phase group (kabuuang kapasidad na 3750kVA), kumpara sa paggamit ng isang tatlong phase transformer na may parehong kapasidad. ano ang mga pangunahing pagkakaiba at pag-iingat sa mga tuntunin ng pamamahagi ng load, neutral point grounding, at configuration ng proteksyon?

Kapag ginamit ang tatlong 33 0.4kv 1250kva na single phase pad mounted transformer sa tatlong phase configuration, ang pangunahing pagkakaiba mula sa isang phase transformer na may parehong kapasidad ay ang mga sumusunod:

Ang pamamahagi ng load ay dapat na mahigpit na balanse; kung hindi, ang labis na karga sa isang partikular na yugto ay magdudulot ng matinding paglihis sa neutral na punto at hindi masusuklian tulad ng sa isang three-phase transformer sa pamamagitan ng mutual magnetic field interaction.

Una, para sa neutral point grounding, ang mababang boltahe na neutral na mga punto ng tatlong 33 0.4kv 1250kva single phase pad mounted transformer ay kailangang konektado sa labas at pagkatapos ay i-ground sa iisang punto. Kung hindi, malamang na mangyari ang mga umiikot na agos at mga potensyal na pagkakaiba sa lupa. Sa kabaligtaran, ang mga neutral na punto ng tatlong phase transformer ay direktang inilalabas sa loob at simple at maaasahan sa ground.

Pangalawa, sa mga tuntunin ng proteksyon, ang bawat 33 0.4kv 1250kva na single phase pad mounted transformer sa single phase group ay may mataas na boltahe na bahagi na independiyenteng naka-configure gamit ang mga fuse. Kung sakaling magkaroon ng fault sa isang phase, ang iba pang dalawang phase ay maaari pa ring makapag-supply ng kuryente. Samakatuwid, dapat magdagdag ng alarma sa phase failure, at kailangang espesyal na idinisenyo ang zero sequence na proteksyon para sa mababang boltahe na bahagi. Sa kabaligtaran, ang tatlong phase transformer ay karaniwang may pinag-isang biyahe, at ang koordinasyon ng proteksyon ay mas simple.

Sa pangkalahatan, ang 33 0.4kv 1250kva na single phase pad mounted transformers group ay flexible sa pagpapalawak, maginhawa sa transportasyon, ngunit may kumplikadong proteksyon, mas mataas na mga kinakailangan para sa balanse ng pagkarga, at mas malaking kabuuang halaga at floor area. Angkop ito para sa phased construction o mga sitwasyong may iisang phase load bilang pangunahing load.
