Oil Filled Pad Mounted Transformer 1000kva

Wenzhou XiFa Electric Power Equipment Co., Ltd ay nakatuon sa pagsasaliksik at pagmamanupaktura ng transformer sa loob ng halos 20 taon. Mayroon kaming modernong pabrika na sumasaklaw sa 12,000 metro kuwadrado at pangunahing kagamitan tulad ng ganap na awtomatikong iron core shearing line at vacuum casting machine. Sumusunod ang oil filled pad mounted transformer 1000kva sa pambansang unang pamantayan sa kahusayan ng enerhiya. Bago umalis sa pabrika, ang bawat transpormer ay dapat sumailalim sa isang serye ng mga mahigpit na pagsubok tulad ng mga partial discharge test at biglaang short circuit test, upang matiyak ang mababang pagkawala, mababang ingay at mahabang buhay.

Magpadala ng Inquiry

Paglalarawan ng Produkto

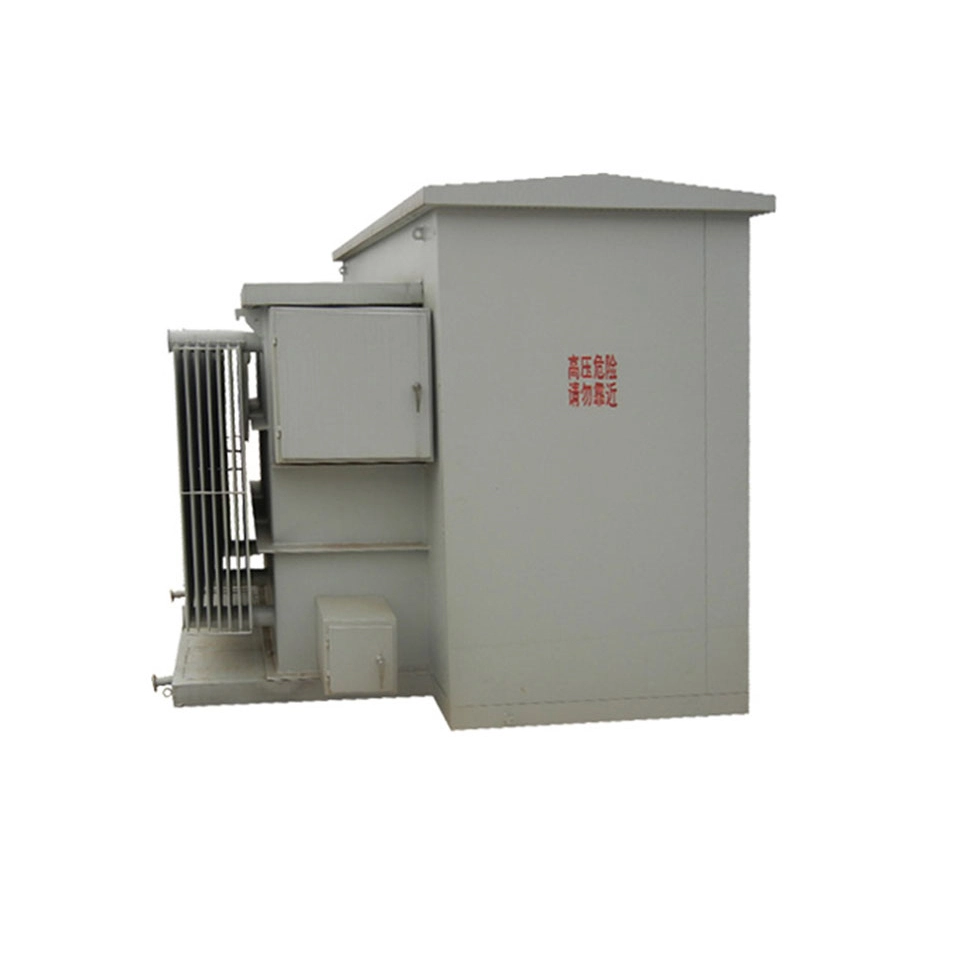

Ang oil filled pad mounted transformer 1000kva ay isang three phase distribution transformer na espesyal na idinisenyo para sa outdoor ground installation na may rated capacity na 1000 kva. Direkta itong naka-install sa precast concrete foundation, sa halip na masuspinde o ilibing sa ilalim ng lupa. Ang iron core at windings ay ganap na nakalubog sa insulating oil, na ginagamit ang mataas na dielectric strength at heat dissipation properties ng langis upang makamit ang electrical insulation at thermal management.

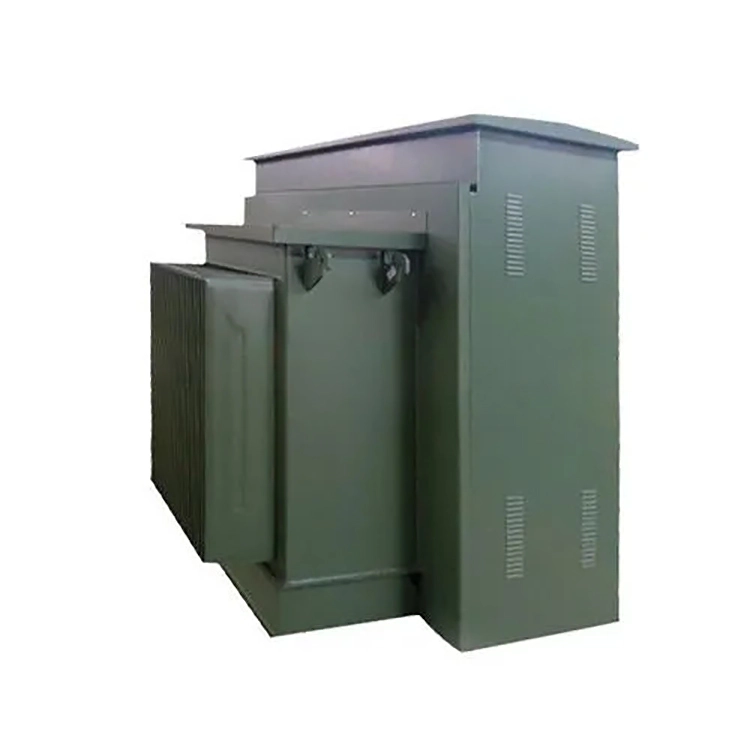

Ang shell ng oil filled pad mounted transformer 1000kva ay gawa sa corrugated oil tank, at ang init dissipation surface ay pinapataas sa pamamagitan ng paggamit ng corrugated plates, na nakakamit ng ONAN cooling. Ang nababanat na katangian ng mga alon ay maaaring sumipsip ng pagpapalawak ng dami ng insulating oil na dulot ng mga pagbabago sa temperatura. Ang ganap na selyadong istraktura nito ay nagsisiguro na ang insulating oil ay hindi nakakaugnay sa panlabas na hangin, na epektibong pinipigilan ang pagkasira ng kalidad ng langis at ang pagtanda ng mga insulating material dahil sa pagpasok ng oxygen at moisture.

Binubuo ng tatlong magkahiwalay na compartment ang buong structure ng oil filled pad mounted transformer 1000kva: ang high voltage room, low voltage room, at ang transformer room. Ang pinto ng mababang boltahe na silid ay nilagyan ng tatlong puntong lock. Ang pinto ng silid na may mataas na boltahe ay mabubuksan lamang pagkatapos mabuksan ang pinto ng silid na may mababang boltahe upang maiwasan ang live na operasyon sa gilid ng mataas na boltahe. Parehong ang mataas na boltahe at mababang boltahe na gilid ay nilagyan ng mga terminal ng saligan ng NEMA.

Sa mga tuntunin ng configuration ng elektrikal at proteksyon, sinusuportahan ng oil filled pad mounted transformer na ito na 1000kva ang iba't ibang grupo ng koneksyon gaya ng Dyn11, Yyn0, na angkop para sa iba't ibang katangian ng pagkarga. Ang mataas na bahagi ng boltahe ay nagsasama ng dalawahang proteksyon ng switch ng load at fuse, at nilagyan ng pressure release valve, temperatura ng langis at pagsubaybay sa antas ng langis. Natutugunan nito ang pamantayan ng kahusayan sa enerhiya ng DOE 2016, na may kahusayan na ≥ 99.2%, at ligtas at maaasahan.

Oil Filled Pad Mounted Transformer 1000kva

Teknikal na parameter

Pangalan ng produkto	Oil filled pad mounted transpormer 1000kva
Pangunahing boltahe	13200Grdy/7620V
Pangalawang boltahe	480Y/277V
Phase	3
Pangkat ng vector	YNyn0/Dyn11
Paraan ng paglamig	ONAN
Dalas	60Hz
Pamantayan	IEEE
pagkalugi sa bukas na circuit	≤1300 W
pagkawala ng load	≤10500 W

Nilalayon ng isang industrial park na bumili ng oil filled pad mounted transformer na 1000kva, na pangunahing magsu-supply ng kuryente sa mga three phase asynchronous na motor, water pump, at iba pang power equipment. Ang tatlong yugto ng pag-load ay karaniwang balanse, ngunit ang on-site na kapaligiran ay maraming alikabok, at ang transformer ay kinakailangang magkaroon ng medyo mababang paunang gastos sa pagkuha. Dapat bang unahin ang grupo ng koneksyon bilang Dyn11 o Yyn0? Bakit?

Batay sa paghahambing ng pagganap, ang pangkat ng koneksyon ng Dyn11 ang dapat na mas gustong piliin. Sa mga tuntunin ng kakayahang labanan ang tatlong phase unbalance, pinapayagan ng Dyn11 ang neutral line current na umabot sa mahigit 75% ng phase current, habang ang Yyn0 ay karaniwang nililimitahan ito sa loob ng 25%; sa mga tuntunin ng harmonic suppression, ang mataas na boltahe na side triangle na koneksyon ng Dyn11 ay maaaring magbigay ng circulating path para sa ikatlong harmonic, na epektibong maiwasan ang boltahe waveform distortion, habang ang Yyn0 ay may medyo average na kakayahan sa pagsugpo; sa mga tuntunin ng single phase grounding fault current, ang Dyn11 ay bumubuo ng mas malaking fault current, na mas madali para sa proteksyon ng relay na mapagkakatiwalaang matukoy at kumilos, habang ang fault current ng Yyn0 ay medyo mas maliit, na ginagawang mas mahirap ang configuration ng proteksyon.

Sa pangkalahatan, mas angkop ang Dyn11 para sa mga sitwasyong kinasasangkutan ng mga modernong pinaghalong load gaya ng LED lighting, variable frequency air conditioner, at charging piles, habang ang Yyn0 ay angkop lang para sa tatlong phase na mahigpit na balanseng purong power load at mga proyektong napakasensitibo sa gastos. Samakatuwid, sa ilalim ng walang mga espesyal na paghihigpit, ang pangkat ng koneksyon ng oil filled pad mounted transformer 1000kva ay dapat na unahin bilang Dyn11.
