100 Kva 3 Phase Padmounted Transformer

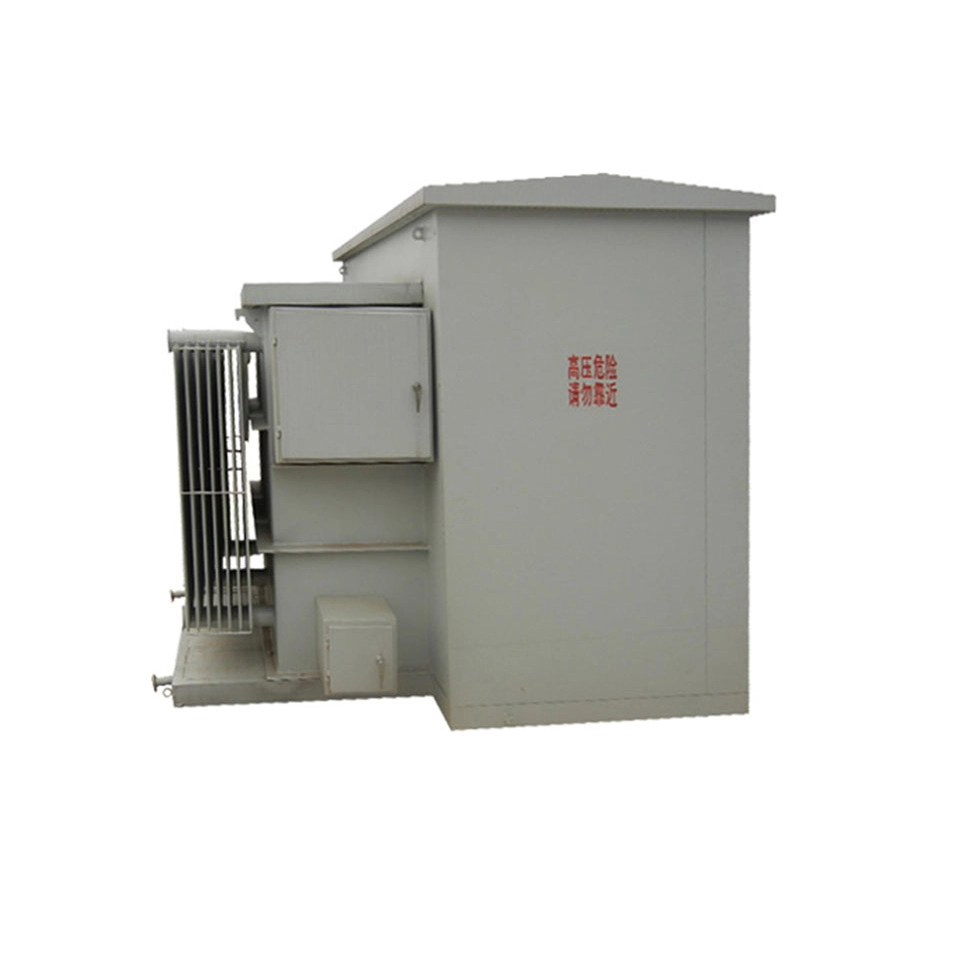

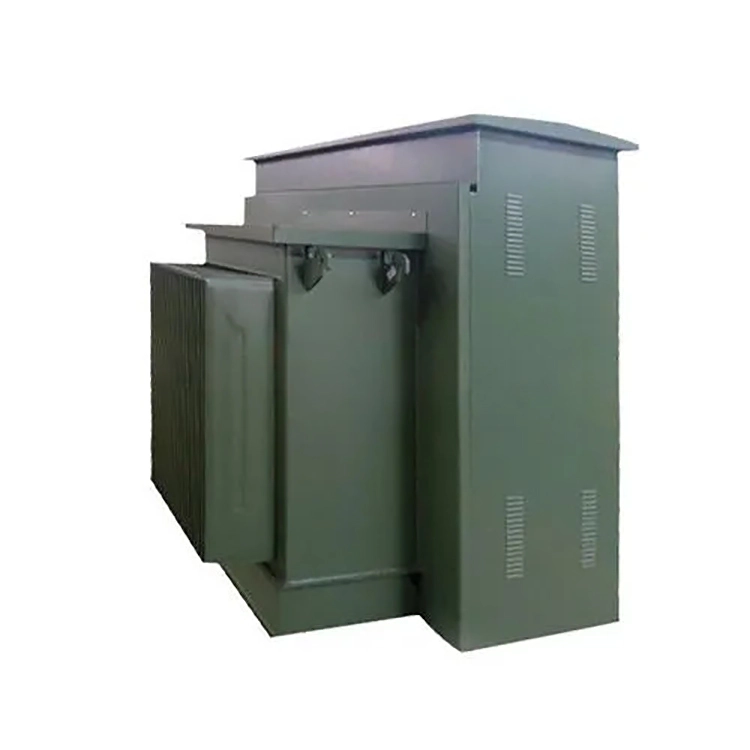

Ang 100 kva 3 phase pad mounted transformer ay isang integrated outdoor power distribution complete equipment. Ang loob ng cabinet ay nahahati sa tatlong independiyenteng silid: mataas na boltahe na silid, transpormador na silid, at mababang boltahe na silid.

Pinagsasama nito ang mga switch na may mataas na boltahe, piyus, mga tagapag-aresto ng kidlat, pangunahing katawan ng transpormer, mga switch ng pamamahagi ng mababang boltahe, mga metro, at iba't ibang kagamitan sa proteksyon. Ang pangkalahatang layout ay maayos at compact, at walang hiwalay na power distribution room ang kailangang itayo.

Ang karaniwang pagtutukoy ng boltahe ng transpormer. Ito ay gumagamit ng Dyn11 na grupo ng koneksyon at nagpapatakbo sa 50 hertz ng pang-industriya na dalas. Ang mga na-rate na alon ng mataas at mababang boltahe ay naitugma upang matugunan ang mga kinakailangan. Ang pagganap ng transmisyon ng transpormer ay matatag at maaasahan. Ang 100 kva 3 phase pad mounted transformer ay may mahusay na mga kakayahan sa pagtanggal ng init. Mayroon itong dalawang paraan ng paglamig: oil immersed self cooling at dry type air cooling. Mayroon din itong mga tampok na proteksiyon laban sa alikabok at ulan.

Ang pagkawala ng operating ay mababa, ang tumatakbong ingay ay maliit, at ito ay nilagyan ng maramihang mga mekanismo ng proteksyon sa kaligtasan para sa labis na karga, maikling circuit, at pagtama ng kidlat. Ito ay may malakas na kakayahan laban sa panghihimasok, maaaring umangkop sa mga kumplikadong panlabas na mga operasyon sa kapaligiran sa loob ng mahabang panahon, may mahusay na katatagan ng supply ng kuryente, at ang pagpapanatili at pagkumpuni sa ibang pagkakataon ay medyo simple.

Teknikal na pagtutukoy:

T: Para sa isang 100 kva 3 phase padmounted transformer, kapag ito ay naka-install sa labas, bakit mayroong dalawang configuration na dapat makilala, ito ay "ring network feeder type" at "radial feeder type"?

A: Sa ilalim ng pagsasaayos ng radiation feeder, ang pangunahing bahagi ng transpormer ay konektado lamang sa isang cable, at walang load switch sa loob, na nagreresulta sa isang simpleng istraktura at mas mababang gastos. Gayunpaman, ang nakamamatay na disbentaha ng pamamaraang ito ay kapag ang 100 kva 3 phase padmounted transformer ay nangangailangan ng maintenance o ang seksyong ito ng cable ay nabigo, ang buong feeder power supply ay dapat na putulin, na nagiging sanhi ng lahat ng downstream na user sa parehong linya upang ganap na patayin. Ang pagiging maaasahan ng power supply ay ganap na nakasalalay sa pagpapatuloy ng isang solong channel.

Sa ilalim ng configuration ng ring network feeder, ang pangunahing bahagi ng 100 kva 3 phase padmounted transformer ay nakalaan na may dalawang papasok na interface port at isang built in na load switch, na maaaring konektado sa serye sa ring network circuit. Kapag ang transformer mismo ay kailangang alisin sa operasyon o ang isang cable sa isang gilid ay nabigo, ang load switch ay maaaring patakbuhin upang ihiwalay ang 100 kva 3 phase padmounted transformer mula sa ring network, habang pinapanatili ang pagpapatuloy ng pangunahing trunk line ng ring network, na nagbibigay-daan sa iba pang mga user na mabigyan pa rin ng kuryente sa kabilang panig ng planadong cable, at sa gayon ay naaantala ang layunin ng cable. ang mga pagkakamali ay naghihiwalay lamang sa may sira na seksyon nang hindi pinalawak ang lugar ng pagkawala ng kuryente. Bagama't ang pagsasaayos na ito ay nagdaragdag ng isang pangunahing side switch na kagamitan at isang pangalawang papasok na bushing, ang gastos ay tumataas ng humigit-kumulang 15% hanggang 20%, ngunit makabuluhang nagpapabuti sa mga indicator ng pagkakaroon ng kuryente ng sistema ng pamamahagi.

Kagamitan

Detalye ng Produkto

Uri ng singsing

Uri ng Terminal

Katawan ng Transformer

Produktong nasa Proseso

Test Center

Winding Workshop
