Koneksyon Dyn11 Pad Mounted Transformer 2000kva

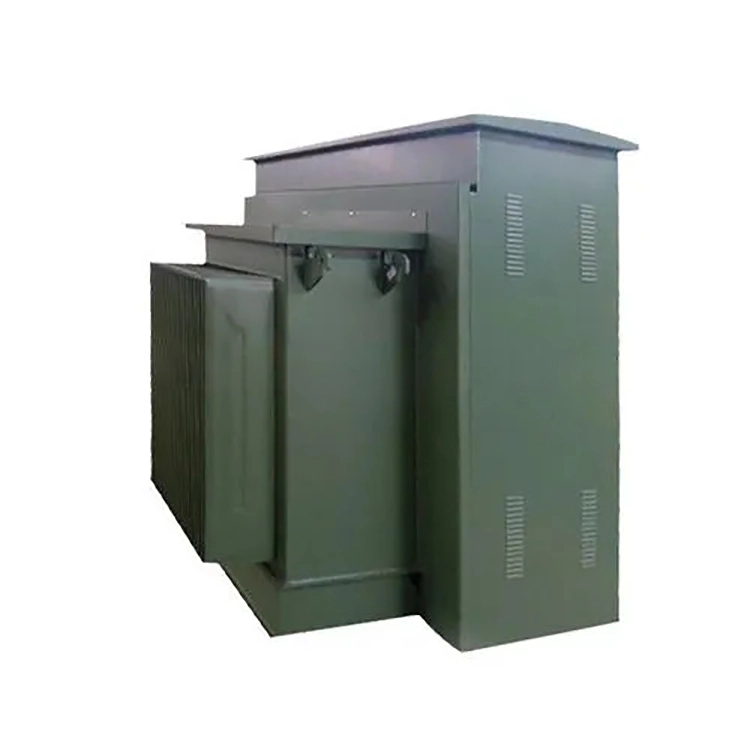

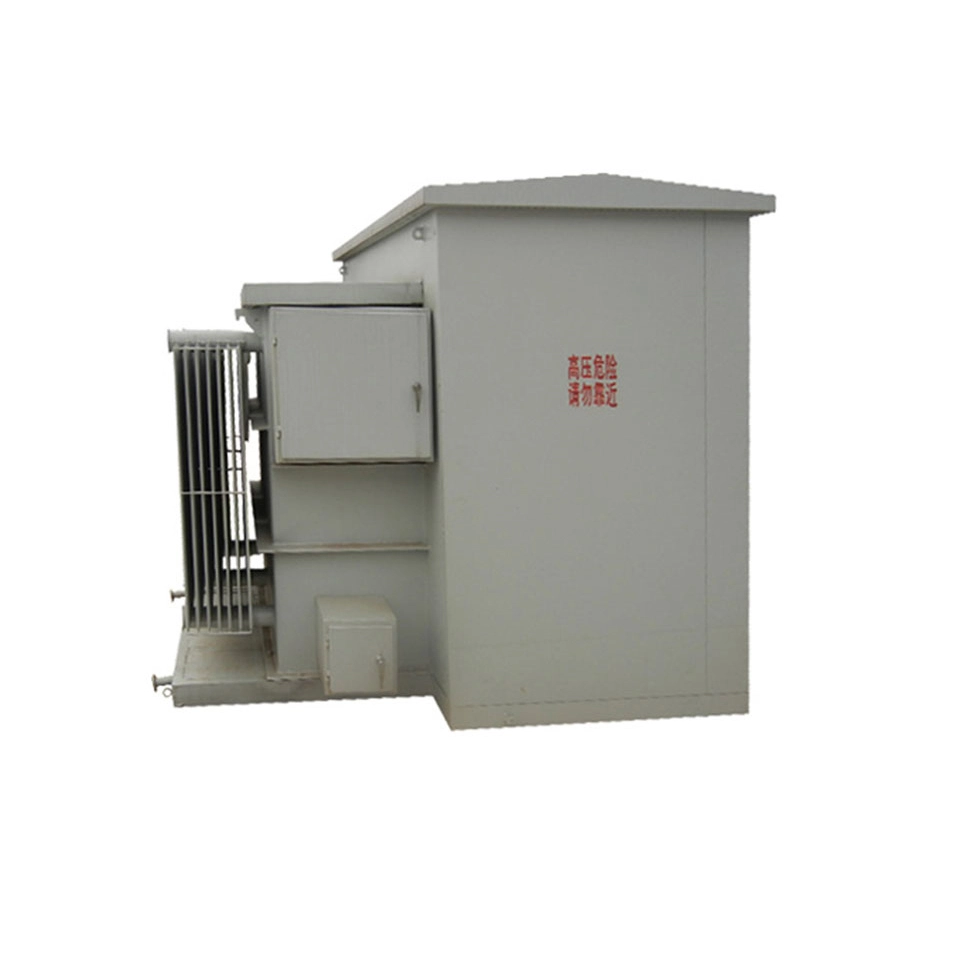

Connection dyn11 pad mounted transformer 2000kva ay isang three phase oil immersed distribution transformer na may pad mounted housing design. Maaari itong direktang mai-install sa panlabas na lupa at malawakang ginagamit sa mga pang-industriyang parke, mga komersyal na complex at mga network ng pamamahagi ng lunsod, atbp.

Ang pangunahing tampok ay nasa pangkat ng Dyn11 vector, ang mataas na boltahe na bahagi ay konektado sa isang tatsulok (D), ang mababang boltahe na bahagi ay konektado sa isang bituin (Y) na ang neutral na punto ay nakahiwalay, at ang bahagi ng mababang boltahe na bahagi ng boltahe ay nahuhuli sa mataas na boltahe na bahagi ng 30°. Ang paraan ng koneksyon na ito ay nagbibigay ng mga natatanging pakinabang sa parallel na operasyon ng maramihang mga transformer at sa pagsugpo sa zero sequence current.

Sa ilalim ng operating condition ng star connection na may neutral point grounding, ang ikatlong harmonic current na nabuo ng mga nonlinear load (gaya ng mga frequency converter, LED driving power supply, UPS front end rectifier) ​​ay bubuo ng closed loop sa loob ng delta winding. Ang tiyak na mekanismo ay ang mga sumusunod: Ang ikatlong harmonic currents ay nasa phase sa isa't isa sa mga tuntunin ng yugto ng oras at hindi maaaring dumaloy palabas sa neutral na linya sa gilid ng bituin, ngunit maaaring umikot sa loob ng delta winding at mawala ang kanilang enerhiya sa anyo ng init.

Isinasaad ng sinusukat na data na ang isang koneksyon na dyn11 pad mounted transformer 2000kva ay makakabawas sa ikatlong harmonic distortion rate sa mababang bahagi ng boltahe ng humigit-kumulang 60% hanggang 80%, at sa gayon ay epektibong nililinis ang boltahe na waveform sa mababang boltahe na bus at nagpapahaba ng buhay ng serbisyo ng kasunod na precision na electronic equipment.

Teknikal na parameter:

T: Para sa isang koneksyon na dyn11 pad mounted transformer 2000kva , bakit kailangang bigyan ng espesyal na pansin ang paraan ng pagkuha ng neutral point at grounding continuity nito sa halip na direktang sundin ang karanasan ng mga transformer na maliit ang kapasidad?

A: Ang rate na kasalukuyang sa mababang boltahe na bahagi ng koneksyon dyn11 pad mounted transformer 2000kva ay lumapit sa 3000A (kumukuha ng 400V bilang isang halimbawa), na mas mataas kaysa sa karaniwang maliit na kapasidad na kagamitan. Kahit na ang Dyn11 na koneksyon ay maaaring ihiwalay ang zero sequence na kasalukuyang sa mataas na boltahe na bahagi, ang neutral na punto sa mababang boltahe na bahagi ay kailangang makatiis ng napakalaking hindi balanseng mga alon. Halimbawa, kapag nagbibigay ng kapangyarihan sa isang malaking bilang ng single phase lighting o control circuits, ang neutral na kasalukuyang ay maaaring umabot ng higit sa 50% ng phase current.

Kung ang pagsasanay ng mga transformer na mas mababa sa 1000kVA ay walang taros na pinagtibay sa proyekto, ang paggamit ng mas manipis na neutral na mga busbar o pag-asa lamang sa isang link sa saligan ay magiging sanhi ng sobrang init ng neutral na punto, ang mga terminal ng koneksyon ay natunaw, at kahit na humantong sa matinding pag-aalis ng neutral na punto, na nasusunog ang isang malaking bilang ng mga single phase na kagamitan.

Samakatuwid, kapag naglalagay ng isang order, kinakailangan na malinaw na tukuyin ang kinakailangan: ang cross sectional area ng neutral busbar ay dapat na hindi bababa sa 70% ng phase line (inirerekumenda na maging sa parehong cross section), at isang nababakas na grounding link plate at isang neutral point overload monitoring device ay dapat na nilagyan. Kung hindi papansinin ang puntong ito, ang koneksyon dyn11 pad mounted transformer 2000kva ay maaaring makaranas ng neutral point burnout na aksidente sa loob ng kalahating taon ng operasyon, habang hindi mailantad ng mga nakagawiang factory test ang nakatagong panganib na ito.
