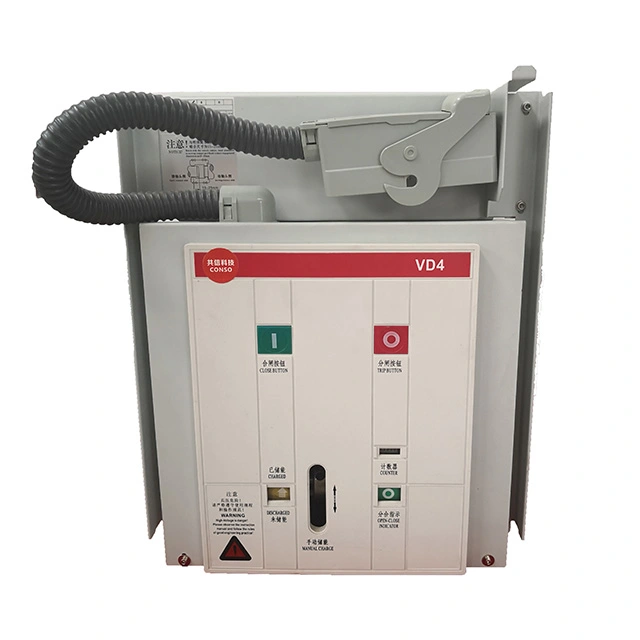

A Vacuum Circuit Breaker (VCB)ay isa sa pinaka-maaasahan at malawakang ginagamit na switching device sa medium-voltage power system. Sa pamamagitan ng paggamit ng vacuum bilang arc-extinguishing medium, ang mga VCB ay nag-aalok ng higit na mahusay na pagganap ng pagkakabukod, mahabang buhay ng serbisyo, minimal na pagpapanatili, at mahusay na pagkakatugma sa kapaligiran.
Sa malalim na gabay na ito, ipapaliwanag naminano ang vacuum circuit breaker, kung paano ito gumagana, nitopangunahing bahagi, mga kalamangan sa iba pang mga circuit breaker, atkaraniwang mga aplikasyon. Ang artikulong ito ay idinisenyo upang matulungan ang mga inhinyero, Ang mga kontratista ng EPC, at mga gumagawa ng desisyon ng power system ay malinaw na nauunawaan kung bakit ang mga VCB ay naging mas pinili sa modernong mga de-koryenteng network.
A Vacuum Circuit Breaker (VCB)ay isang uri ng electrical switchgear na idinisenyo upang protektahan ang mga electrical circuit sa pamamagitan ng pagkagambala kasalukuyang daloy sa ilalim ng normal at fault na mga kondisyon. Hindi tulad ng mga circuit breaker ng langis o gas, ang isang VCB ay gumagamit ng amataas na vacuum na kapaligiranbilang ang arc-quenching medium.
Kapag ang mga contact sa loob ng breaker ay naghiwalay, ang electric arc na nabuo ay mabilis na pinapatay sa vacuum dahil sa kawalan ng ionizable. mga particle. Ginagawa nitong napakahusay at ligtas ang mga vacuum circuit breaker para sa mga medium-voltage range, karaniwang mula sa3.3 kV hanggang 36 kV.
Ang prinsipyo ng pagtatrabaho ng isang vacuum circuit breaker ay batay samabilis na pagbawi ng dielectric na lakas sa vacuum. Kapag nagkaroon ng fault, pinaghihiwalay ng mekanismo ng breaker ang mga contact sa loob ng selyadong vacuum interrupter.
Ang mahusay na arc extinction na ito ang dahilan kung bakit kilala ang mga vacuum circuit breakermataas na kapasidad ng pagsiraatmahabang tibay ng kuryente.
| Component | Function |
|---|---|
| Vacuum Interrupter | Pinapatay ang arko at pinuputol ang kasalukuyang daloy |
| Inayos at Paglipat ng Mga Contact | Magsagawa at matakpan ang kasalukuyang kuryente |
| Operating Mechanism | Nagbibigay ng mekanikal na enerhiya upang buksan at isara ang mga contact |
| Insulating Enclosure | Tinitiyak ang pagkakabukod at kaligtasan ng elektrikal |
| Control Circuit | Namamahala sa tripping, pagsasara, at lohika ng proteksyon |
Kung ikukumpara sa mga tradisyonal na teknolohiya, ang mga vacuum circuit breaker ay nagbibigay ng balanseng solusyon para sa pagganap, pagpapanatili, at gastos sa lifecycle.
| Tampok | VCB | SF₆ CB | Langis CB |
|---|---|---|---|
| Arc Medium | Vacuum | SF₆ Gas | Langis |
| Pagpapanatili | Napakababa | Katamtaman | Mataas |
| Epekto sa Kapaligiran | Eco-friendly | Mataas (Greenhouse Gas) | Panganib sa Polusyon |
| Karaniwang Boltahe | Hanggang 36 kV | Hanggang sa 800 kV | Hanggang sa 33 kV |
Ang mga vacuum circuit breaker ay malawakang ginagamit sa:
Gusto ng mga tagagawaXiFamagbigay ng mga solusyon sa vacuum circuit breaker na idinisenyo upang matugunan internasyonal na pamantayan at magkakaibang mga kinakailangan sa aplikasyon.
Kapag pumipili ng VCB, isaalang-alang ang mga sumusunod na salik:
Ang isa sa mga pinakamalaking bentahe ng mga vacuum circuit breaker ay ang mga itomababang pangangailangan sa pagpapanatili. Dahil walang langis o gas na papalitan, ang mga regular na inspeksyon ay pangunahing nakatuon sa mga mekanikal na bahagi at control circuit.
Sa ilalim ng normal na mga kondisyon ng pagpapatakbo, ang isang VCB ay maaaring makamit ang buhay ng serbisyo ng20–30 taon.
Nagbibigay ang vacuum ng mahusay na lakas ng dielectric at mabilis na pagkalipol ng arko, na tinitiyak ang ligtas at maaasahang pagkagambala.
Oo. Ang mga VCB ay hindi gumagamit ng langis o SF₆ gas, na ginagawa silang isa sa mga pinaka-eco-friendly na teknolohiya ng circuit breaker.
Ang mga vacuum circuit breaker ay pangunahing ginagamit sa mga medium-voltage system hanggang sa 36 kV.
Karaniwan, ang mga VCB ay nangangailangan ng kaunting maintenance, na may panaka-nakang inspeksyon kada ilang taon.
Kung naghahanap ka ng maaasahan, mahusay, at responsableng kapaligiran na mga solusyon sa vacuum circuit breaker,XiFanag-aalok ng malawak na hanay ng mga produkto na iniayon sa mga modernong sistema ng kuryente. Huwag mag-atubilingmakipag-ugnayan sa aminupang makakuha ng ekspertong suporta, teknikal na patnubay, at mga naka-customize na solusyon para sa iyong proyekto.
