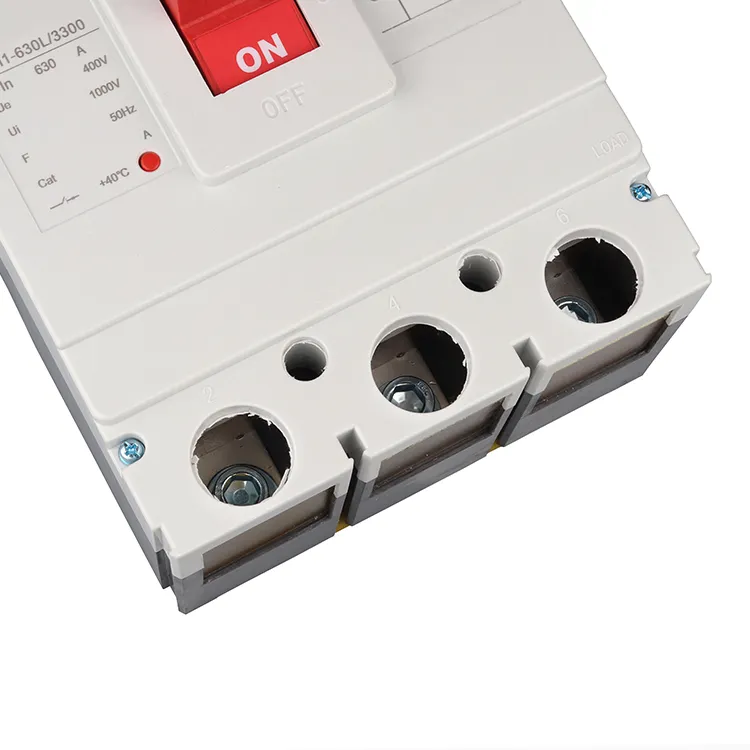

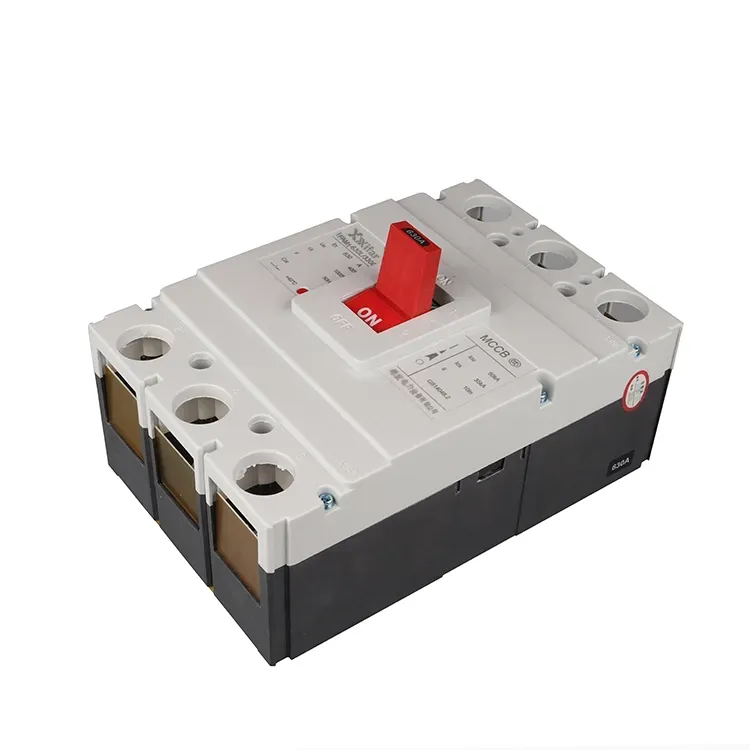

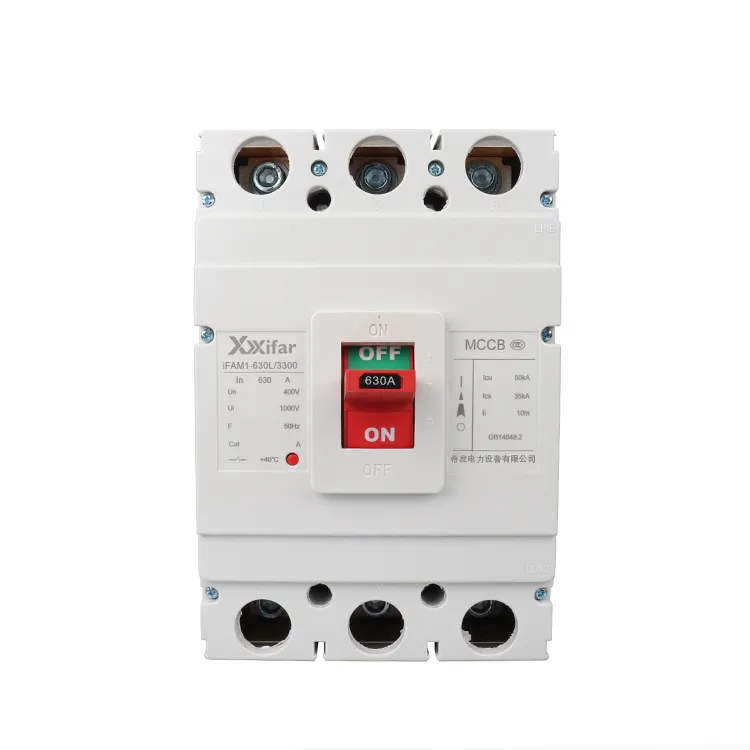

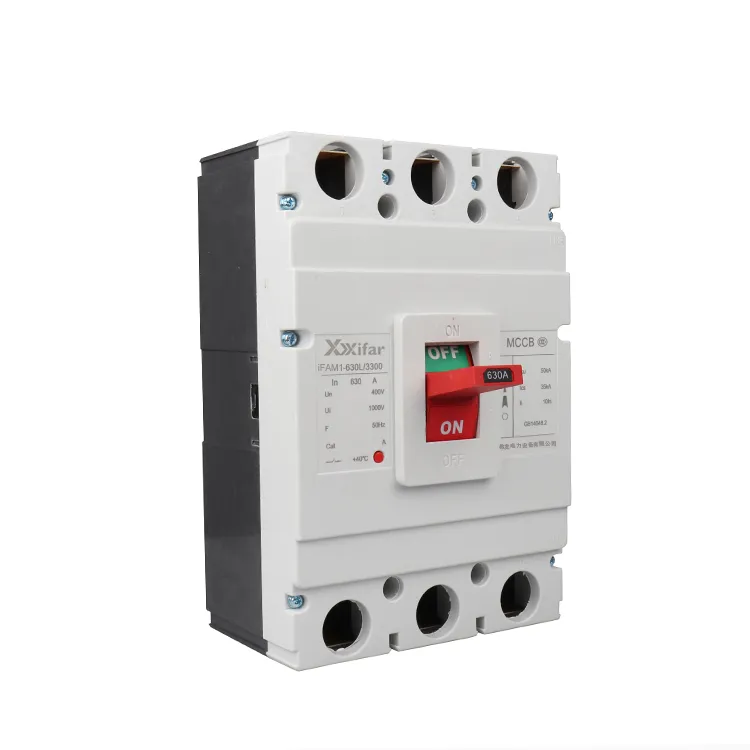

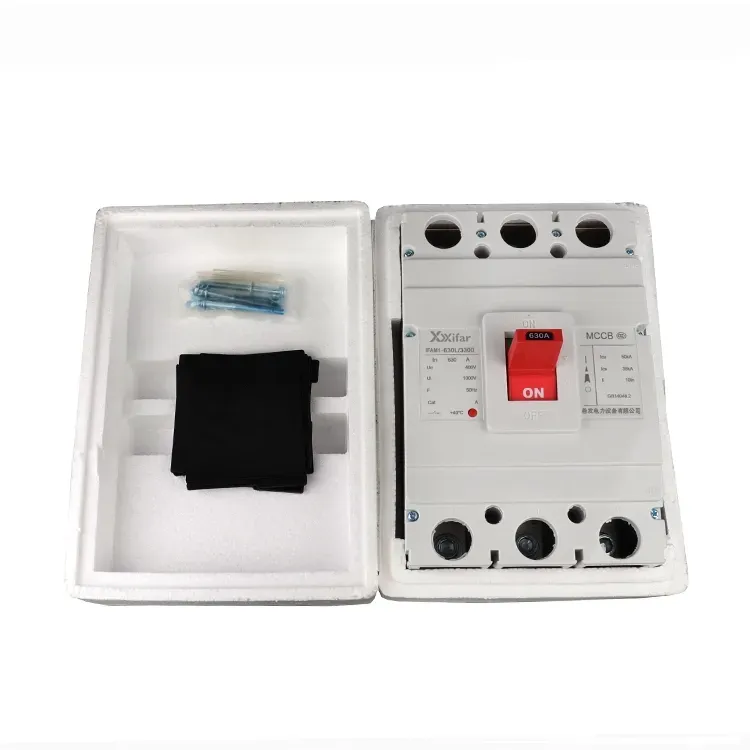

630a 3p Thermal Magnetic Molded Case Circuit Breaker

Ang 630a 3p thermal magnetic molded case circuit breaker ay isang mahahalaga at mahalagang proteksiyon na device na ginagamit sa mababang boltahe na sistema ng pamamahagi ng kuryente. Gumagamit ito ng ganap na nakapaloob na insulating housing, kung saan isinasama ng MCCB ang mga mahahalagang bahagi kabilang ang contact system, arc extinguishing unit, at tripping mechanism sa isang compact na istraktura.

Dahil sa idinisenyo bilang isang selyadong unit, ang isang 630a 3p thermal magnetic molded case circuit breaker ay karaniwang hindi nilayon para sa pag-disassembly o pagkumpuni. Malawak itong inilalapat sa mga pang-industriya at komersyal na pag-install upang mag-alok ng mga proteksyon sa mga circuit na may medium at maliit na kapasidad, na karaniwang nagsisilbing branch o end of line protection device.

Sa loob ng kategorya ng circuit breaker, ang mga molded case circuit breaker ay nakaposisyon sa pagitan ng Mga Air Circuit Breaker na karaniwang ginagamit bilang pangunahing mga kumikita sa mga sistema ng pamamahagi, at Miniature Circuit Breaker, na karaniwang ginagamit sa residential at light duty applications.

Ang karaniwang paggamit ng mga case ng isang 630a 3p thermal magnetic molded case circuit breaker ay kinabibilangan ng mga motor protection circuit, distribution board, at power supply lines para sa medium sized na kagamitan.

630a 3p thermal magnetic molded case circuit breaker parameter:

630a 3p thermal magnetic molded case circuit breaker Mga Functional na Katangian

1. Sobrang Proteksyon sa Pagkarga:

Sa isang 630a 3p thermal magnetic molded case circuit breaker, ang overload na proteksyon ay tinatawag ding long time protection. Ang overload na proteksyon ay batay sa thermal deformation ng isang bimetal strip. Ang oras ng tripping ay sumusunod sa isang inverse time na katangian: ang mas mataas na kasalukuyang nagreresulta sa mas mabilis na tripping. Pinoprotektahan nito ang mga konduktor at kagamitan mula sa sobrang pag-init sa ilalim ng matagal na mga kondisyon ng labis na karga.

2. Short Circuit Protection

Karaniwang pagsasalita, ipinapatupad ang short circuit protection gamit ang agarang proteksyon sa isang 630a 3p thermal magnetic molded case circuit breaker. Ang magnetic trip unit ay nagbibigay ng agarang proteksyon. Kapag ang current ay umabot sa humigit-kumulang 8 hanggang 12 beses sa na-rate na value, ang thermal magnetic molded case circuit breaker ay bumibiyahe sa loob ng kalahating ikot ng dalas ng kuryente, na humigit-kumulang 10 ms. Tinitiyak nito na magkakaroon ng pagkaantala bago maabot ng short circuit current ang pinakamataas nito.

3. Undervoltage na Proteksyon

Kapag naka-install ang undervoltage release, nangyayari ang tripping kung bumaba ang boltahe sa ibaba 70% ng rate na halaga nang higit sa 1 segundo. Ang instant tripping ay nangyayari kung ang boltahe ay bumaba sa ibaba 35% ng na-rate na halaga. Nakakatulong ang function na ito na maiwasan ang pinsala sa mga motor na dulot ng mababang boltahe na operasyon.

4. Earth Leakage Protection

Ang 630a 3p thermal magnetic molded case na mga circuit breaker na may pinagsamang electronic protection module ay makaka-detect ng natitirang kasalukuyang sa pamamagitan ng zero sequence current transformer.  Nangyayari ang tripping kung may natukoy na leakage module na higit sa 30 mA para sa personal na proteksyon at 300 mA para sa proteksyon sa sunog. Ang oras ng pag-trip ay karaniwang nasa loob ng 0.1 segundo.
