Habang nagiging kumplikado ang mga sistema ng pamamahagi ng kuryente, mas mahalaga kaysa dati ang tumpak na pagsukat ng boltahe at maaasahang proteksyon. A13.8 Kv Single Phase Potential Transformer sa Substationgumaganap ng mahalagang papel sa pagtiyak ng tumpak na pagbabago ng boltahe para sa pagsukat, pagsubaybay, proteksyon ng relay, at mga sistema ng automation.
XiFadalubhasa sa pagbibigay ng mataas na kalidad13.8 Kv Single Phase Potential Transformer sa Substationmga solusyong idinisenyo para sa mga modernong network ng utility, mga substation na pang-industriya, mga pasilidad ng nababagong enerhiya, at mga imprastraktura ng pamamahagi ng kuryente. Tinutuklas ng artikulong ito ang mga prinsipyong gumagana, konstruksiyon, mga benepisyo, teknikal na detalye, mga aplikasyon, pagsasaalang-alang sa pag-install, at mga kinakailangan sa pagpapanatili ng mga mahahalagang bahagi ng substation na ito.
Ang potensyal na transpormer (PT), na tinatawag ding boltahe na transpormer (VT), ay isang instrumentong transpormer na idinisenyo upang pababain ang matataas na antas ng pangunahing boltahe sa standardized na mababang pangalawang boltahe na angkop para sa mga instrumento sa pagsukat, proteksyon relay, SCADA system, at kagamitan sa pagsubaybay.

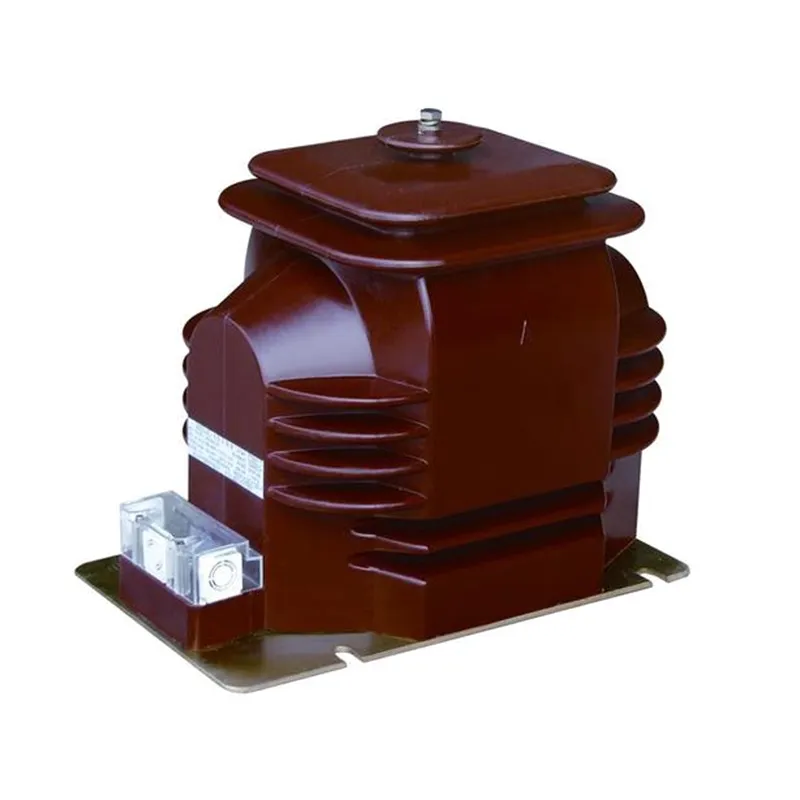

A 13.8 Kv Single Phase Potential Transformer sa Substationpartikular na kino-convert ang mga boltahe ng medium-voltage power system sa paligid ng 13.8 kV sa mga ligtas at masusukat na output gaya ng 120V, 110V, o iba pang standardized na mga halaga.
Nagbibigay ang mga transformer na ito ng electrical isolation sa pagitan ng mga high-voltage circuit at low-voltage control system habang pinapanatili ang mataas na katumpakan ng pagsukat.
Ang prinsipyo ng pagpapatakbo ay batay sa electromagnetic induction. Kapag ang pangunahing paikot-ikot ay konektado sa 13.8 kV network, ang magnetic flux ay nabuo sa loob ng transpormer core.
Ang magnetic flux na ito ay nag-uudyok ng proporsyonal na boltahe sa pangalawang paikot-ikot ayon sa ratio ng mga pagliko sa pagitan ng pangunahin at pangalawang paikot-ikot.
Ang nagreresultang mababang boltahe na signal ay maaaring ligtas na pakainin:
Sa pamamagitan ng tumpak na paggawa ng pangunahing boltahe waveform, ang transpormer ay nagbibigay-daan sa maaasahang pagsubaybay at proteksyon sa buong substation.
Ang isang mataas na kalidad na 13.8 kV na potensyal na transpormer ay binubuo ng ilang kritikal na bahagi na nagsisiguro sa kaligtasan sa pagpapatakbo at katumpakan ng pagsukat.
| Component | Function |
|---|---|
| Pangunahing Paikot-ikot | Direktang konektado sa medium-voltage system |
| Pangalawang Paikot-ikot | Nagbibigay ng pinababang boltahe na output para sa mga instrumento |
| Magnetic Core | Mahusay na naglilipat ng magnetic flux |
| Sistema ng Pagkakabukod | Tinitiyak ang lakas at kaligtasan ng dielectric |
| Porcelain o Polymer Housing | Pinoprotektahan ang mga panloob na bahagi mula sa mga kondisyon sa kapaligiran |
| Terminal Assembly | Nagbibigay ng mga secure na koneksyon sa kuryente |
| Grounding Structure | Nagpapabuti ng kaligtasan sa pagpapatakbo |
Gumagamit ang mga premium na manufacturer gaya ng XiFa ng mga advanced na insulation materials at precision winding techniques para mapakinabangan ang pagiging maaasahan at buhay ng serbisyo.
Bagama't nag-iiba ang mga pagtutukoy ayon sa mga kinakailangan ng proyekto, ang mga sumusunod na parameter ay karaniwang makikita sa mga aplikasyon ng substation.
| Parameter | Karaniwang Halaga |
|---|---|
| Na-rate na Boltahe | 13.8 kV |
| Uri ng Phase | Single Phase |
| Dalas | 50Hz / 60Hz |
| Pangalawang Boltahe | 120V, 110V o na-customize |
| Klase ng Katumpakan | 0.2, 0.5, 1.0 |
| Antas ng pagkakabukod | Ayon sa IEC/ANSI Standards |
| Pag-install | Panlabas o Panloob |
| Paraan ng Paglamig | Natural na Paglamig ng Hangin |
| Klase ng Proteksyon | Disenyo na Lumalaban sa Panahon |
Ang mga potensyal na transformer ay naghahatid ng lubos na tumpak na pag-scale ng boltahe, na nagpapagana ng tumpak na pagsukat at pagsusuri ng system.
Ang mga proteksiyon na relay ay umaasa sa mga tumpak na input ng boltahe upang matukoy nang mabilis at tumpak ang mga abnormal na kondisyon ng pagpapatakbo.
Sa pamamagitan ng paghihiwalay ng mga kagamitan sa pagsukat mula sa mga circuit na may mataas na boltahe, makabuluhang binabawasan ng mga PT ang mga panganib sa kuryente.
Ang patuloy na pagsubaybay sa boltahe ay nagpapabuti sa kamalayan sa pagpapatakbo at sumusuporta sa mga programang pang-iwas sa pagpapanatili.
Ang mataas na kalidad na mga sistema ng pagkakabukod at matibay na mga pabahay ay nagbibigay-daan sa mga dekada ng maaasahang operasyon.
Ang mga modernong substation ay lalong umaasa sa digital monitoring at automation system na nangangailangan ng tumpak na data ng boltahe.
Ang 13.8 kV single phase potential transformer ay malawakang ginagamit sa maraming sektor.
Saanman kinakailangan ang tumpak na pagsukat at proteksyon ng boltahe, ang mga transformer na ito ay may mahalagang papel.
Ang pagpili ng tamang PT ay nangangailangan ng maingat na pagsusuri ng ilang mga kadahilanan sa engineering.
Tiyaking tumutugma ang transpormer sa nominal na boltahe ng system at mga kinakailangan sa pagkakabukod.
Ang mga application sa pagsukat ng kita ay karaniwang nangangailangan ng mas mataas na mga klase sa katumpakan kaysa sa mga pangkalahatang sistema ng pagsubaybay.
Kalkulahin ang kabuuang konektadong pagkarga mula sa mga metro, relay, at kagamitan sa pagsubaybay.
Isaalang-alang ang halumigmig, antas ng polusyon, altitude, temperatura, at mga kinakailangan sa seismic.
I-verify ang pagsunod sa mga pamantayan ng IEC, ANSI, IEEE, at lokal na utility.
Ang wastong pag-install ay mahalaga para sa pagkamit ng pangmatagalang pagiging maaasahan.
Ang pagsunod sa mga pamamaraang ito ay nagpapaliit sa mga isyu sa pag-commissioning at pinapabuti ang mahabang buhay ng kagamitan.
Tinitiyak ng regular na pagpapanatili ang patuloy na pagganap at pagiging maaasahan ng system.
| Aktibidad sa Pagpapanatili | Inirerekomendang Dalas |
|---|---|
| Visual na Inspeksyon | Buwan-buwan |
| Pagsusuri sa Tightness ng Terminal | quarterly |
| Pagsusuri sa Insulation Resistance | Taun-taon |
| Paglilinis ng mga Insulator | Bilang Kinakailangan |
| Thermal Inspection | Taun-taon |
| Pag-verify ng Calibration | Ayon sa Utility Standards |
Ang preventive maintenance ay makabuluhang binabawasan ang mga hindi inaasahang pagkawala at mga gastos sa pagpapalit.
| Tampok | Potensyal na Transformer (PT) | Kasalukuyang Transformer (CT) |
|---|---|---|
| Pangunahing Pag-andar | Pagsukat ng Boltahe | Kasalukuyang Pagsukat |
| Koneksyon | Parallel | Serye |
| Output | Pinababang Boltahe | Pinababang Kasalukuyan |
| Karaniwang Pangalawang Halaga | 110V o 120V | 1A o 5A |
| Aplikasyon | Pagsukat at Proteksyon | Pagsukat at Proteksyon |
Ang parehong mga transformer ng instrumento ay nagtutulungan upang magbigay ng kumpletong pagsubaybay at proteksyon ng electrical system.
Ang industriya ng kuryente ay mabilis na umuunlad patungo sa mga digital na substation at intelligent na grid infrastructure.
Kasama sa mga pag-unlad sa hinaharap ang:
Ang mga tagagawa tulad ng XiFa ay patuloy na namumuhunan sa mga advanced na teknolohiya ng transformer upang suportahan ang mga umuusbong na kinakailangan sa industriya na ito.
Ang pangunahing layunin nito ay ligtas na bawasan ang mga antas ng mataas na boltahe sa standardized na mababang boltahe na angkop para sa pagsukat, pagsukat, at mga proteksiyon na aparato.
Tinitiyak ng tumpak na pagsukat ng boltahe ang maaasahang pagsingil, pagsubaybay sa system, pagtuklas ng fault, at koordinasyon ng proteksyon.
Oo. Maraming mga modelo ang partikular na idinisenyo para sa panlabas na pag-install na may insulasyon na lumalaban sa panahon at mga sistema ng pabahay.
Sa wastong pagpapanatili, ang mga de-kalidad na potensyal na transformer ay kadalasang nagbibigay ng buhay ng serbisyo na higit sa 25 taon.
IEC, ANSI, IEEE, at mga pamantayang partikular sa utility ay karaniwang tinutukoy kapag pumipili at nag-i-install ng mga potensyal na transformer.
Ang mga utility, industriyal na planta, renewable energy facility, sistema ng transportasyon, operasyon ng pagmimina, at komersyal na network ng kuryente ay nakasalalay sa kanila.
A 13.8 Kv Single Phase Potential Transformer sa Substationay isang pangunahing bahagi para sa pagsukat ng boltahe, proteksyon ng relay, pagsukat ng enerhiya, at pagsubaybay sa power system. Ang kakayahang magbigay ng tumpak na pagbabagong-anyo ng boltahe habang pinapanatili ang electrical isolation ay ginagawa itong kailangang-kailangan para sa mga modernong substation at mga sistema ng kuryenteng pang-industriya.
Sinusuportahan man ang mga network ng pamamahagi ng utility, mga proyekto ng nababagong enerhiya, o mga pasilidad na pang-industriya, ang pagpili ng isang maaasahang transpormer mula sa isang may karanasan na tagagawa ay maaaring makabuluhang mapahusay ang kaligtasan ng pagpapatakbo, katumpakan ng pagsukat, at pagiging maaasahan ng system.
Naghahanap para sa isang maaasahan at mataas na pagganap na solusyon para sa iyong susunod na proyekto ng substation?XiFanag-aalok ng mga potensyal na transformer na inhinyero ng propesyonal na idinisenyo upang matugunan ang mga hinihinging internasyonal na pamantayan at magkakaibang mga kinakailangan sa aplikasyon.Makipag-ugnayan sa aminngayon para talakayin ang iyong mga pangangailangan sa proyekto, humiling ng teknikal na suporta, o kumuha ng customized na quotation mula sa aming expert team.
