Paano Napapahusay ng Zero Sequence CT Current Transformer Donut Type ang Proteksyon sa Ground Fault

Buod ng Artikulo: A Zero Sequence CT Current Transformer na Uri ng Donutay isang mahalagang sensing component para sa pag-detect ng ground faults, leakage currents, at insulation abnormalities sa mga electrical system. Sa pamamagitan ng isang toroidal core na nakapalibot sa mga conductor, maaari nitong makita ang natitirang kasalukuyang ginawa kapag ang kabuuan ng vector ng mga alon ng phase ay hindi na zero. Ipinapaliwanag ng artikulong ito ang prinsipyo ng pagpapatakbo, konstruksiyon, teknikal na katangian, aplikasyon, pagsasaalang-alang sa pagpili, at kung bakit mahalaga ang maaasahang kalidad ng pagmamanupaktura para sa mga modernong sistema ng proteksyon ng kuryente.

Talaan ng mga Nilalaman

1. Ano ang Zero Sequence CT Current Transformer Donut Type?
2. Paano Gumagana ang isang Donut Type Zero Sequence CT?
3. Ano ang Mga Pangunahing Tampok ng Konstruksyon?
4. Anong Mga Teknikal na Pagtutukoy ang Dapat Isaalang-alang ng Mga Mamimili?
5. Saan Karaniwang Ginagamit ang Zero Sequence CT?
6. Paano Mo Dapat Piliin ang Tamang Zero Sequence CT?
7. Ano ang Mga Pangunahing Kalamangan?
8. FAQ Tungkol sa Zero Sequence CT Current Transformer na Uri ng Donut
9. Konklusyon

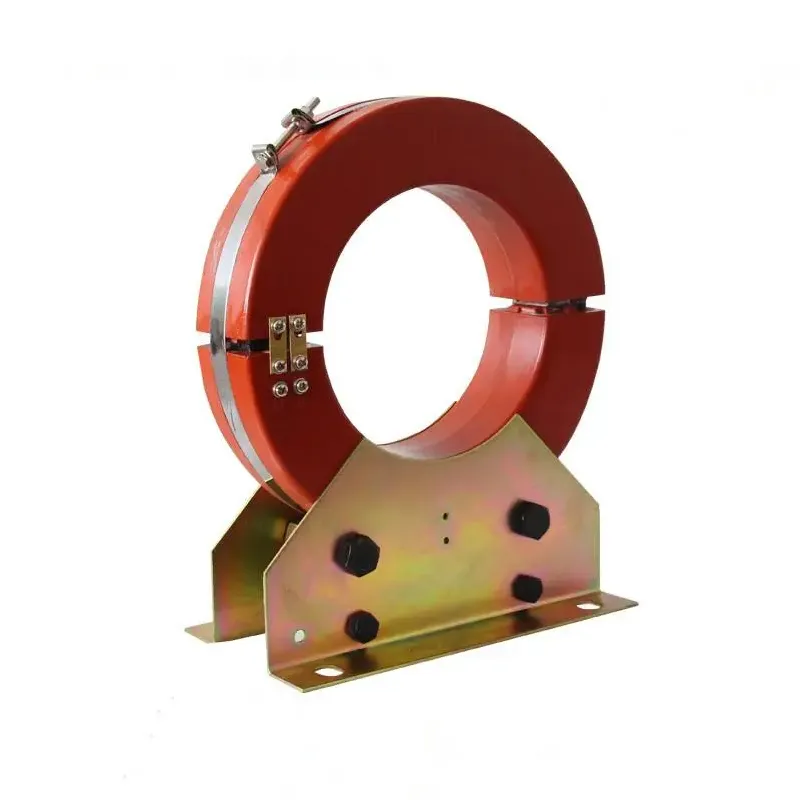

Ano ang Zero Sequence CT Current Transformer Donut Type?

Para sa mga electrical engineer at mga propesyonal sa pamamahagi ng kuryente, ang tumpak na residual-current detection ay mahalaga para sa pagtukoy ng mga fault bago sila mauwi sa pagkasira ng kagamitan, panganib sa sunog, o hindi inaasahang pagkaputol ng kuryente. AZero Sequence CT Current Transformer na Uri ng Donutay partikular na idinisenyo para sa layuning ito.

Hindi tulad ng isang conventional current transformer na pangunahing sumusukat sa kasalukuyang dumadaloy sa isang indibidwal na conductor, isang zero sequence na CT ang sumusubaybay sa pinagsamang magnetic effect ng maraming conductor na dumadaan sa toroidal core nito. Sa ilalim ng normal na tatlong-phase na mga kondisyon, ang vector sum ng mga phase currents ay humigit-kumulang zero. Kapag naganap ang pagtagas o ground fault, nagkakaroon ng imbalance, na lumilikha ng masusukat na zero sequence current.

Ayon sa impormasyon ng produkto na ibinigay ngXiFa, ang zero sequence nito na CT ay gumagamit ng toroidal core at secondary winding at idinisenyo para sa mga application kabilang ang ground-fault protection, leakage-current detection, insulation monitoring, at relay protection. Ang produkto ay angkop para sa 50 Hz power system at iba't ibang neutral-point configuration.

Para sa mga mamimiling naghahanap ng Zero Sequence CT Current Transformer Donut Type, ang pag-unawa sa prinsipyo ng kuryente at pisikal na konstruksyon ay mahalaga bago pumili ng modelo.

Paano Gumagana ang isang Donut Type Zero Sequence CT?

Ang prinsipyo ng pagpapatakbo ay batay sa magnetic balance ng mga konduktor na dumadaan sa CT aperture. Sa isang malusog na three-phase circuit, ang mga alon ay karaniwang nagbabalanse sa isa't isa, kaya ang nagreresultang magnetic flux sa loob ng toroidal core ay nananatiling napakaliit.

Kapag naganap ang pagkabigo sa pagkakabukod o pagtagas sa lupa, ang bahagi ng agos ay dumadaan sa hindi sinasadyang landas patungo sa lupa. Ang kasalukuyang balanse ay samakatuwid ay nabalisa. Ang nagreresultang natitirang magnetic flux ay nag-uudyok ng pangalawang signal na maaaring ipadala sa isang proteksyon na relay, instrumento sa pagsubaybay, o iba pang kagamitan sa pagkontrol.

Ang pinasimpleng proseso ng pagtuklas ay mauunawaan tulad ng sumusunod:

1. Ang mga konduktor ng phase ay dumadaan sa toroidal CT core.
2. Patuloy na nararamdaman ng CT ang pinagsamang magnetic field.
3. Ang kasalukuyang imbalance ay gumagawa ng zero sequence current.
4. Ang pangalawang paikot-ikot ay bumubuo ng kaukulang signal ng kuryente.
5. Sinusuri ng sistema ng proteksyon ang signal.
6. Kung lumampas ang preset na limitasyon ng proteksyon, ang relay ay maaaring magpasimula ng alarma o pagkagambala ng circuit.

Ang pagsasaayos na ito ay nagbibigay ng isang praktikal na paraan para sa pag-detect ng medyo maliit na natitirang mga alon nang hindi nangangailangan ng isang maginoo na CT sa bawat indibidwal na konduktor.

Ano ang Mga Pangunahing Tampok ng Konstruksyon?

Ang pagganap ng isang donut type na zero sequence na CT ay lubos na nakadepende sa magnetic core, winding, insulation system, enclosure, at katumpakan ng pagmamanupaktura nito. Sinasabi ng XiFa na ang produkto nito ay gumagamitwalang oxygen na tansong enameled wirepara sa paikot-ikot at high-permeability na silicon steel sheet para sa magnetic core. Ang mga materyal na pagpipilian na ito ay nilayon upang suportahan ang electrical conductivity, mekanikal na lakas, at sensitivity sa maliit na zero sequence currents.

Toroidal Magnetic Core

Ang pabilog na core ay lumilikha ng isang saradong magnetic path sa paligid ng mga konduktor. Ang mataas na magnetic permeability ay tumutulong sa CT na tumugon nang epektibo sa medyo maliit na natitirang mga alon.

Pangalawang Paikot-ikot

Ang pangalawang paikot-ikot ay nagko-convert sa nakitang magnetic flux sa isang magagamit na electrical signal para sa proteksyon at pagsubaybay na kagamitan. Ang kalidad ng paikot-ikot ay direktang nakakaapekto sa pagkakapare-pareho ng signal at pangmatagalang pagiging maaasahan.

Insulation at Encapsulation

Ang istraktura ng produkto ay maaaring magsama ng epoxy resin o silicone rubber housing. Ang ganitong proteksyon ay nakakatulong na mapabuti ang paglaban sa kahalumigmigan at kontaminasyon sa kapaligiran, na partikular na mahalaga sa mga kapaligiran sa pamamahagi ng kuryente.

Solid-Core at Split-Core na Opsyon

Maaaring mag-iba ang mga kinakailangan sa pag-install. Ang mga solid-core na disenyo ay karaniwang nangangailangan ng mga cable na ipasa sa CT bago kumonekta, samantalang ang mga split-core na configuration ay maaaring maging kapaki-pakinabang para sa mga retrofit na proyekto kung saan ang pagdiskonekta ng mga kasalukuyang konduktor ay hindi kanais-nais.

Anong Mga Teknikal na Pagtutukoy ang Dapat Isaalang-alang ng Mga Mamimili?

Ang pagpili ng CT ay hindi dapat nakadepende lamang sa pisikal na diameter. Ang pagiging tugma ng elektrisidad, mga kinakailangan sa relay, pag-aayos ng konduktor, at mga kondisyon ng pag-install ay dapat lahat na suriin nang magkasama.

Ang nai-publish na mga detalye ng tagagawa ay naglilista ng ilang mga modelo ng LXK, kabilang ang Φ80, Φ100, Φ120, Φ150, Φ180, Φ220, at Φ240 na bersyon, na may iba't ibang relay, koneksyon, scale-value, at pangunahing kasalukuyang kumbinasyon. Dapat kumpirmahin ng mga mamimili ang eksaktong configuration sa manufacturer bago maglagay ng order.

Saan Karaniwang Ginagamit ang Zero Sequence CT?

Ang kakayahang makakita ng natitirang kasalukuyang ginagawang kapaki-pakinabang ang ganitong uri ng CT sa malawak na hanay ng mga aplikasyon ng proteksyong elektrikal. Maaari itong isama sa mga sistema ng proteksyon kung saan ang maagang pagtuklas ng pagtagas o mga pagkakamali sa lupa ay mahalaga.

• Proteksyon sa ground-fault:Nakikita ang natitirang kasalukuyang nauugnay sa mga fault sa lupa.
• Pagsubaybay sa kasalukuyang pagtagas:Tumutulong na matukoy ang mga abnormal na kasalukuyang landas.
• Pagsubaybay sa pagkakabukod:Sinusuportahan ang pagkakakilanlan ng lumalalang kondisyon ng pagkakabukod.
• Mga sistema ng pamamahagi ng kuryente:Nagbibigay ng natitirang-kasalukuyang impormasyon para sa mga relay ng proteksyon.
• Mga matalinong grid:Maaaring isama sa matalinong pagsubaybay at mga sistema ng proteksyon.
• Kagamitang pang-industriya:Tumutulong na subaybayan ang mga de-koryenteng kagamitan kung saan kinakailangan ang patuloy na pagtuklas ng fault.
• Pagbuo ng mga de-koryenteng network:Sinusuportahan ang kaligtasan ng kuryente at proteksyon sa pamamahagi.
• Mga sistema ng rail transit:Maaaring isama sa mga espesyal na sistema ng pagsubaybay sa kuryente.

Partikular na kinikilala ng XiFa ang mga smart grid, rail transit, pagbuo ng mga electrical system, at pang-industriya na kagamitan na pagsubaybay sa mga lugar ng aplikasyon para sa mga produktong zero sequence na CT nito.

Paano Mo Dapat Piliin ang Tamang Zero Sequence CT?

Para sa mga procurement team, ang pagpili ng tamang modelo ay nagsasangkot ng higit pa sa pagpili ng pinakamalaking available na core. Ang isang sistematikong pagsusuri ay maaaring mabawasan ang mga problema sa compatibility at mapabuti ang kahusayan sa pag-install.

1. Suriin ang pagkakaayos ng cable.Kumpirmahin ang bilang at pag-aayos ng mga conductor na dadaan sa CT aperture.
2. Sukatin ang kinakailangang aperture.Tiyakin na ang panloob na diameter ay nagbibigay ng sapat na clearance para sa mga kasalukuyang cable.
3. Kumpirmahin ang relay ng proteksyon.Ang output ng CT at mga katangian ng relay ay dapat magkatugma.
4. I-verify ang electrical system.Suriin ang dalas, neutral na configuration, grounding method, at iba pang kinakailangan ng system.
5. Suriin ang kapaligiran ng pag-install.Ang kahalumigmigan, polusyon, temperatura, at magagamit na espasyo sa pag-install ay maaaring makaimpluwensya sa naaangkop na konstruksyon.
6. Isaalang-alang ang mga kinakailangan sa pag-retrofit.Ang mga split-core na disenyo ay maaaring magbigay ng higit na kaginhawahan kapag ang mga kasalukuyang cable ay hindi madaling madiskonekta.
7. Suriin ang kalidad ng tagagawa.Ang pangunahing materyal, mga paikot-ikot na materyales, pagkakabukod, mga pamamaraan ng pagsubok, at pagkakapare-pareho ng pagmamanupaktura ay dapat isaalang-alang bago ang maramihang pagbili.

Para sa mga internasyonal na mamimili na kumukuha mula sa isang tagagawa o supplier ng China, dapat makuha ang teknikal na dokumentasyon at kumpirmasyon ng modelo bago bumili. Ito ay partikular na mahalaga kapag ang CT ay isasama sa isang mas malaking sistema ng proteksyon.

Ano ang Mga Pangunahing Kalamangan?

Ang tamang napiling uri ng donut na zero sequence na CT ay maaaring magbigay ng ilang praktikal na benepisyo para sa mga electrical protection system:

• Mataas na sensitivity:Ang isang angkop na magnetic core ay maaaring makatulong sa pag-detect ng maliliit na natitirang mga alon.
• Compact na istraktura:Ang pagsasaayos ng toroidal ay maaaring magkasya nang mahusay sa paligid ng mga kasalukuyang konduktor.
• Non-intrusive sensing:Ang kasalukuyang pagtuklas ay nakakamit nang hindi inilalagay ang pangunahing paikot-ikot sa serye kasama ng circuit.
• Pagsasama ng proteksyon:Maaaring ikonekta ang mga pangalawang signal sa mga relay ng proteksyon at kagamitan sa pagsubaybay.
• Flexible na pag-install:Ang mga magagamit na opsyon sa pagtatayo ay maaaring tumanggap ng iba't ibang mga sitwasyon sa pag-install.
• Malawak na saklaw ng aplikasyon:Angkop para sa pang-industriya, komersyal, imprastraktura, at mga kapaligiran sa pamamahagi ng kuryente.

Pinagsasama ng disenyo ng produkto ng XiFa ang isang toroidal core na may pangalawang winding at protective housing, habang ang nakasaad na pagpili ng materyal ay nagbibigay-diin sa conductivity, mechanical strength, at magnetic sensitivity.

FAQ Tungkol sa Zero Sequence CT Current Transformer na Uri ng Donut

Para saan ang Zero Sequence CT Current Transformer Donut Type?

Pangunahing ginagamit ito upang makita ang zero sequence o natitirang kasalukuyang sanhi ng mga pagkakamali sa lupa, mga leakage current, at mga problema sa pagkakabukod. Ang resultang signal ay maaaring ibigay sa mga protection relay o monitoring equipment.

Paano nakikita ng isang donut type CT ang isang ground fault?

Ang mga konduktor ay dumadaan sa toroidal core. Sa ilalim ng balanseng mga kondisyon, ang kanilang mga magnetic effect ay higit na nakakakansela. Ang isang ground fault ay lumilikha ng isang kawalan ng timbang, na gumagawa ng natitirang magnetic flux na ang CT ay nagko-convert sa isang pangalawang electrical signal.

Anong mga pangunahing sukat ang magagamit?

Ang isinangguni na impormasyon ng produkto ng XiFa ay naglilista ng mga modelong LXK na may mga configuration na Φ80, Φ100, Φ120, Φ150, Φ180, Φ220, at Φ240. Dapat ma-verify ang mga eksaktong detalye ayon sa napiling modelo at application ng proteksyon.

Maaari bang gamitin ang isang zero sequence na CT para sa mga retrofit na proyekto?

Oo. Ang mga solid-core at split-core na istruktura ay nagsisilbi sa iba't ibang mga kinakailangan sa pag-install. Ang isang split-core na disenyo ay maaaring maging kapaki-pakinabang kung saan ang mga kasalukuyang cable ay hindi maaaring idiskonekta sa panahon ng pag-install.

Ano ang dapat kong ibigay kapag humihiling ng quotation?

Ang mga procurement team ay dapat na perpektong magbigay ng kinakailangang core aperture, dalas ng system, pag-aayos ng conductor, modelo ng relay, paraan ng koneksyon, pangunahing-kasalukuyang mga kinakailangan, kapaligiran sa pag-install, at dami. Ang pagbibigay ng mga detalyeng ito ay nakakatulong sa isang manufacturer o supplier ng China na magrekomenda ng isang katugmang configuration nang mas mahusay.

Konklusyon

A Zero Sequence CT Current Transformer na Uri ng Donutay nagbibigay ng isang nakatuon at praktikal na diskarte sa natitirang-kasalukuyang pagtuklas, na ginagawa itong mahalaga para sa proteksyon sa ground-fault, pagsubaybay sa pagtagas, pangangasiwa sa pagkakabukod, at matalinong proteksyon sa kuryente. Ang toroidal core nito, pangalawang winding, insulation structure, at installation configuration ay lahat ay nakakaimpluwensya sa performance ng system. Itinatampok ng na-publish na impormasyon ng produkto ng XiFa ang high-permeability na silicon steel, walang oxygen na copper enameled wire, maraming LXK core sizes, at compatibility sa 50 Hz power system.

Kung ikaw ay naghahanap ng isang maaasahangZero Sequence CT Current Transformer na Uri ng Donutpara sa isang bagong proyekto sa pamamahagi ng kuryente, sistema ng proteksyon, o aplikasyon ng retrofit,makipag-ugnayan sa aminsa XiFa upang talakayin ang iyong mga teknikal na kinakailangan, pagpili ng modelo, at panipi. Ang pagbibigay ng iyong mga parameter ng system nang maaga ay makakatulong na mapabilis ang pagtutugma ng produkto at pagkuha.
