Sa isang mataong data center na puno ng libu-libong mga server, ang bawat watt ng kuryente na natupok ay dapat na subaybayan nang may katumpakan. Ang tagapamahala ng pasilidad ay umaasa sa isang network ng mga metro upang subaybayan ang paggamit ng enerhiya, tukuyin ang mga inefficiencies, at maglaan ng mga gastos. Nasa puso ng bawat metrong ito ang aKasalukuyang Transformer CT—isang hindi mapagpanggap na sensor na tahimik na nagsasagawa ng isa sa mga pinakamahalagang gawain sa pagsukat ng kuryente. Kung wala ang bahaging ito, ang tumpak na pagsubaybay sa kapangyarihan ay halos imposible. Ang mga kasalukuyang transformer ay ang mahalagang tulay sa pagitan ng mataas na boltahe, mataas na kasalukuyang mundo ng pamamahagi ng kuryente at ng sensitibo, mababang kapangyarihan na electronics ng mga modernong sistema ng pagsukat.
Kaya bakit ang Current Transformer CT ang pangunahing sensor para sa mga electrical metering system? Ang sagot ay nasa tatlong pangunahing kakayahan: tumpak na pagsukat ng kasalukuyang sa isang malawak na dynamic na hanay, kumpletong galvanic isolation sa pagitan ng pangunahing circuit at ng mga kagamitan sa pagsukat, at ang kakayahang magbigay ng standardized, mababang kasalukuyang output na madaling iproseso ng mga metro at proteksyon relay. Ang artikulong ito ay tuklasin ang mga prinsipyo ng disenyo, mga katangian ng pagganap, at mga pagsasaalang-alang sa aplikasyon na ginagawang ang mga kasalukuyang transformer ay kailangang-kailangan sa pagsukat ng kuryente. Mula sa pisika ng magnetic induction hanggang sa mga praktikal na hamon ng katumpakan at saturation, hihimayin namin ang engineering na nagbibigay-daan sa mga device na ito na makapaghatid ng maaasahang mga sukat sa lahat ng bagay mula sa mga submeter ng tirahan hanggang sa mga substation na may mataas na boltahe.

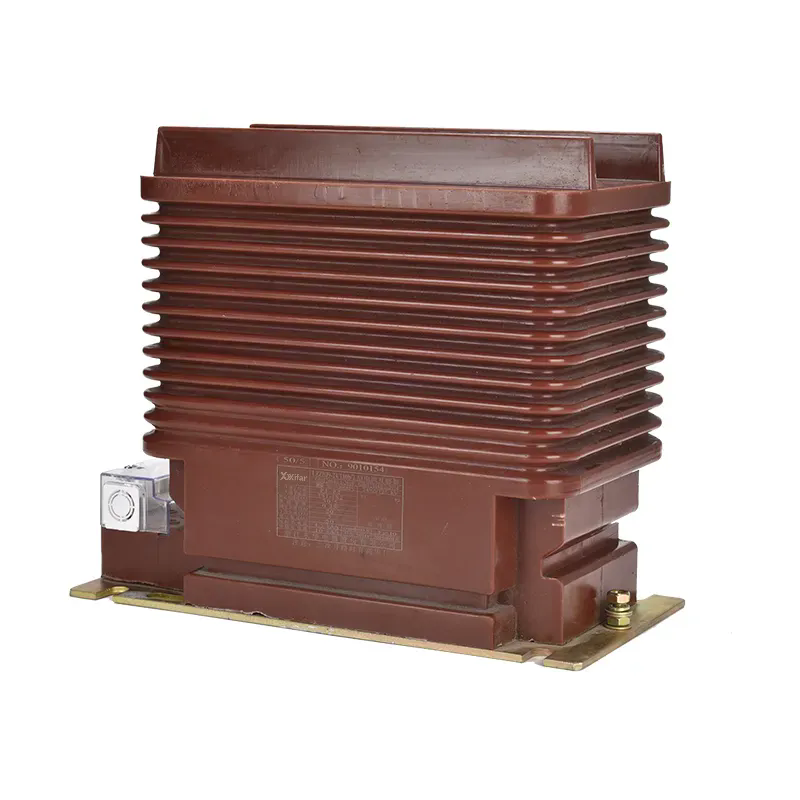

Ang Kasalukuyang Transformer CT ay isang uri ng instrumentong transpormer na idinisenyo upang makabuo ng pinaliit, tumpak na sukat ng kasalukuyang na proporsyonal sa kasalukuyang dumadaloy sa isang pangunahing konduktor. Ito ay isang passive device na nagpapatakbo sa prinsipyo ng electromagnetic induction. Ang pangunahing konduktor—ang kawad na nagdadala ng kasalukuyang susukat—ay dumadaan sa core ng CT, na karaniwang isang singsing ng high-permeability magnetic material tulad ng silicon steel o isang nanocrystalline alloy. Ang pangunahing conductor na ito ay gumaganap bilang isang single-turn primary winding. Ang pangalawang paikot-ikot, na binubuo ng maraming mga liko ng insulated copper wire na sugat sa paligid ng core, ay nagbibigay ng kasalukuyang output. Kapag ang alternating current ay dumadaloy sa pangunahing konduktor, lumilikha ito ng iba't ibang magnetic flux sa core. Ang flux na ito ay nag-uudyok ng isang kasalukuyang sa pangalawang paikot-ikot na proporsyonal sa pangunahing kasalukuyang, na pinaliit ng ratio ng mga pagliko.
Isipin ang isang kasalukuyang transpormer bilang isang precision scale na sumusukat sa bigat ng isang elepante sa pamamagitan ng pagtimbang ng isang maliit na sample. Ang pangunahing agos ay ang elepante—malaki at mahirap gamitin. Ang pangalawang kasalukuyang ay ang maliit na sample—madaling sukatin at ligtas na hawakan. Tinutukoy ng ratio ng pagliko ng CT ang scaling factor. Halimbawa, ang 1000:5 CT ay nangangahulugan na kapag 1000 amperes ang dumaloy sa primary, 5 amperes ang dadaloy sa pangalawang circuit. Ang standardized na 5 A (o 1 A) na pangalawang output na ito ay nagbibigay-daan sa mga metro, relay, at iba pang kagamitan sa pagsubaybay na gawin bilang standardized, interchangeable device, nang hindi kailangang idisenyo para sa matataas na agos at boltahe ng pangunahing circuit. Ito ang pangunahing dahilan kung bakit ang Current Transformer CT ang backbone ng modernong electrical metering.
Ang pangunahing materyal ay isang kritikal na kadahilanan sa pagganap ng CT. Ang core ay dapat na may mataas na permeability upang mahusay na tumutok sa magnetic flux, at dapat itong may mababang hysteresis upang mabawasan ang mga pagkalugi. Ang core ay dapat ding magkaroon ng isang linear magnetization curve upang matiyak na ang ratio sa pagitan ng pangunahin at pangalawang alon ay nananatiling pare-pareho sa buong hanay ng mga alon. SaWenzhou Xifa Electrical Equipment Co., Ltd.,gumagawa kami ng Current Transformer CT cores gamit ang mataas na kalidad na grain-oriented na silicon steel, pinili para sa mahuhusay nitong magnetic properties at mababang coercivity. Tinitiyak ng karanasan ng aming pabrika sa pangunahing disenyo at teknolohiya ng paikot-ikot na ang aming mga kasalukuyang transformer ay naghahatid ng maaasahan, tumpak na pagganap sa malawak na hanay ng mga aplikasyon.
Ang kaligtasan ang pangunahing dahilan kung bakit ginagamit ang mga kasalukuyang transformer sa mga application ng pagsukat. Ang direktang pagkonekta ng metro sa isang high-current, high-voltage circuit ay magiging lubhang mapanganib. Ang metro ay kailangang ma-rate para sa buong pangunahing boltahe (na maaaring daan-daang kilovolts) at kasalukuyang (na maaaring libu-libong amperes). Ito ay magiging pisikal na malaki, ipinagbabawal na mahal, at likas na mapanganib. Ang Current Transformer CT ay eleganteng nilulutas ang problemang ito sa pamamagitan ng pagbibigay ng galvanic isolation. Walang direktang koneksyon sa kuryente sa pagitan ng pangunahing circuit at pangalawang circuit. Ang pangunahing ay pinaghihiwalay mula sa pangalawa sa pamamagitan ng pagkakabukod ng core at ang pisikal na distansya sa pagitan ng mga windings. Tinitiyak ng paghihiwalay na ito na ang metro at ang operator ay hindi nakalantad sa mga mapanganib na boltahe at agos ng pangunahing sistema.
Ang pangalawang circuit ng Current Transformer CT ay idinisenyo upang maging ligtas na gamitin. Ang karaniwang pangalawang output ay alinman sa 5 A o 1 A, na madaling hawakan ng mga karaniwang metro at proteksyon relay. Ang boltahe sa mga pangalawang terminal ay pinananatiling mababa din. Ang aspetong ito ng kaligtasan ay hindi lamang isang kaginhawahan; ito ay isang pangunahing kinakailangan sa kaligtasan. Ang pangalawang circuit ng isang CT ay hindi dapat mabuksan habang ang pangunahin ay pinalakas. Kung ang pangalawang circuit ay bukas, ang mataas na impedance ng mga pangalawang terminal ay magiging sanhi ng core flux na tumaas sa mga mapanganib na antas, na bumubuo ng isang mataas na boltahe na maaaring nakamamatay sa mga tauhan at mapanira sa kagamitan.
Para sa mga aplikasyon ng pagsukat, ang kaligtasan na ito ay pinakamahalaga. Ang Kasalukuyang Transformer CT ay nagbibigay-daan sa isang metro na ligtas na mai-install sa isang lokasyon na maginhawa para sa pagbabasa at pagpapanatili. Ang metro ay maaaring ilagay sa isang panel, naka-mount sa isang pader, o kahit na matatagpuan sa malayo mula sa pangunahing circuit. Ito ay lalong mahalaga sa mga modernong data center, pang-industriya na pasilidad, at komersyal na gusali kung saan ang mga sentralisadong sistema ng pamamahala ng enerhiya ay nangangailangan ng tumpak na pagsukat sa maraming punto. Ang aming pabrika sa Xifa ay nagdidisenyo ng Kasalukuyang Transformer CT nito na nasa isip ang kaligtasan, gamit ang mga de-kalidad na materyales sa pagkakabukod at matatag na konstruksyon upang matiyak ang maaasahang paghihiwalay sa buong buhay ng produkto.
Para sa anumang application ng pagsukat, ang katumpakan ay ang pinakamahalagang parameter ng pagganap. Ang katumpakan ng isang Kasalukuyang Transformer CT ay ipinahayag sa mga tuntunin ng klase ng katumpakan nito, na tumutukoy sa pinahihintulutang error sa ratio sa pagitan ng pangunahin at pangalawang mga alon at ang pinapayagang pag-aalis ng bahagi. Ang klase ng katumpakan ay tinukoy sa pamamagitan ng kumbinasyon ng isang titik at isang numero. Para sa mga application ng pagsukat, ang pinakakaraniwang mga klase ng katumpakan ay 0.1, 0.2, 0.5, 1, at 3. Isinasaad ng numero ang maximum na error sa porsyento sa kasalukuyang na-rate. Halimbawa, ang isang Class 0.5 CT ay may maximum na error sa ratio na 0.5% sa kasalukuyang rate.
Ang phase displacement ay kritikal din para sa tumpak na pagsukat ng kapangyarihan. Sa isang three-phase system, ang mga phase error sa mga CT ay maaaring magdulot ng malalaking error sa pagsukat ng aktibo at reaktibong kapangyarihan. Tinutukoy din ng klase ng katumpakan ang maximum na phase displacement. Halimbawa, ang Class 0.5 CT ay may maximum na phase displacement na 20 minuto (0.33 degrees). Ang klase ng katumpakan ay sinusukat sa isang partikular na pasanin (load) at sa isang partikular na porsyento ng kasalukuyang rate (karaniwang 100%). Ang katumpakan ng isang CT ay hindi pare-pareho sa buong saklaw nito; ito ay karaniwang pinakatumpak sa na-rate na kasalukuyang at bumababa sa napakababang mga alon at sa mga alon na mas mataas sa na-rate na halaga.
Ang sumusunod na talahanayan ay nagbubuod sa mga klase ng katumpakan at ang kanilang karaniwang mga aplikasyon sa pagsukat.
| Klase ng Katumpakan | Error sa Max Ratio | Max Phase Displacement | Karaniwang Aplikasyon |
| 0.1 | 0.1% | 5 minuto | Precision metering, pagkakalibrate, mga pamantayan |
| 0.2 | 0.2% | 10 minuto | Mataas na katumpakan ng pagsukat ng kita |
| 0.5 | 0.5% | 20 minuto | Komersyal at pang-industriya na pagsukat |
| 1.0 | 1.0% | 60 minuto | Pangkalahatang layunin na pagsukat |
| 3.0 | 3.0% | Hindi tinukoy | Indikasyon lamang |
Ang pagpili ng tamang klase ng katumpakan ay isang kritikal na desisyon. Para sa mga aplikasyon sa pagsukat ng kita, kung saan ginagamit ang mga sukat para sa pagsingil, ang mas mataas na katumpakan (0.1 o 0.2) ay mahalaga. Para sa submetering at pangkalahatang pagsubaybay, karaniwang sapat ang Class 0.5 o 1.0 CT. Ang kinakailangang klase ng katumpakan ay nakasalalay din sa pasanin ng metro. Ang metro ay dapat na may sapat na mababang pasanin upang matiyak na ang CT ay gumagana sa loob ng tinukoy nitong mga limitasyon sa katumpakan. Sa Wenzhou Xifa Electrical Equipment Co., Ltd., nag-aalok kami ng buong hanay ng Current Transformer CT accuracy classes upang umangkop sa mga pangangailangan ng aming mga customer, mula sa mataas na katumpakan na pagsukat ng kita hanggang sa mga pangkalahatang aplikasyon sa pagsubaybay.
Ang isa sa mga pangunahing bentahe ng Current Transformer CT ay ang kakayahang sukatin ang mga alon nang tumpak sa isang malawak na hanay, mula sa maliliit na fractional na alon hanggang sa malalaking overload na alon. Ang dynamic na hanay na ito ay mahalaga para sa mga modernong sistema ng pagsukat ng kuryente, na dapat na tumpak na sukatin ang pagkonsumo ng enerhiya sa mga panahon ng parehong magaan at mabigat na pagkarga. Ang dynamic na hanay ng isang CT ay pangunahing tinutukoy ng pangunahing materyal at ang paikot-ikot na disenyo. Ang core ay dapat na gumana nang linear sa isang malawak na hanay ng mga densidad ng flux. Ang paikot-ikot ay dapat na idinisenyo upang mabawasan ang leakage inductance at magbigay ng isang matatag na ratio ng pagliko.
Ang pangunahing materyal ay ang pinaka-kritikal na kadahilanan sa pagkamit ng isang malawak na hanay ng dinamika. Ang core ay dapat magkaroon ng linear magnetization curve, ibig sabihin na ang flux density ay proporsyonal sa magnetizing force, hanggang sa saturation point. Ang isang high-permeability core, tulad ng grain-oriented na silicon steel, ay may medyo linear na rehiyon sa malawak na hanay ng mga alon. Ang core ay dapat ding magkaroon ng mababang coercivity upang mabawasan ang hysteresis at matiyak na ang CT ay nagpapanatili ng katumpakan nito sa paglipas ng panahon. Ang pangunahing materyal ay pinili din na magkaroon ng isang mataas na saturation flux density upang maiwasan ang core mula sa saturating sa ilalim ng mga kondisyon ng fault. Mahalaga rin ang core geometry; ang isang core na may malaking cross-sectional area ay kayang humawak ng mas malaking pagkilos ng bagay nang walang saturating.
Ang paikot-ikot na disenyo ay nakakaapekto rin sa dynamic na hanay. Ang pangalawang paikot-ikot ay karaniwang sugat na may malaking bilang ng mga pagliko upang makabuo ng isang mataas na output boltahe sa bawat ampere ng pangunahing kasalukuyang. Ang mataas na sensitivity na ito ay nagpapahintulot sa CT na sukatin ang maliliit na alon nang tumpak. Ang paikot-ikot ay idinisenyo upang mabawasan ang leakage inductance, na maaaring magdulot ng mga error sa mataas na frequency at sa mga lumilipas na kondisyon. Ang pagkakabukod sa pagitan ng mga pagliko ay dapat na matatag upang maiwasan ang mga maikling circuit. Ang paikot-ikot ay dapat ding idinisenyo upang mahawakan ang na-rate na kasalukuyang nang walang overheating. Gumagamit ang aming factory sa Wenzhou Xifa Electrical Equipment Co., Ltd. ng mga advanced na winding technique at de-kalidad na materyales upang matiyak na ang aming Current Transformer CT ay nagbibigay ng malawak na dynamic range at pare-parehong performance sa kanilang buong operating range.
Dapat ding isaalang-alang ng core at winding na disenyo ang epekto ng pasanin. Ang pasanin ay ang impedance ng pangalawang circuit, kabilang ang metro, ang mga lead, at ang mga terminal ng pagkonekta. Ang isang mataas na pasanin ay maaaring mabawasan ang epektibong dynamic na hanay ng CT at maaaring magdulot ng saturation sa medyo mababa ang agos. Mahalagang pumili ng CT na may rating na angkop para sa inaasahang pasanin. Ang isang CT na may mataas na rating ng pasanin ay magkakaroon ng mas malaking core at mas maraming pagliko, na magreresulta sa isang mas malawak na hanay ng dynamic. Ang aming teknikal na koponan ay maaaring tumulong sa pagkalkula ng naaangkop na pasanin para sa iyong aplikasyon.
Dalawang kritikal na salik na nakakaapekto sa katumpakan at pagganap ng isang Kasalukuyang Transformer CT ay pasanin at saturation. Ang pasanin ay ang kabuuang impedance ng pangalawang circuit, kabilang ang metro, ang mga lead na pangkonek, at ang mga punto ng pagwawakas. Kung ang pasanin ay masyadong mataas, ang output boltahe ng CT ay mapipilitang tumaas, na nagiging sanhi ng pagtaas ng core flux, na maaaring humantong sa saturation. Ang saturation ay nangyayari kapag ang core flux density ay umabot sa maximum na flux density ng materyal, kung saan ang pagtaas ng primary current ay hindi nagreresulta sa isang proporsyonal na pagtaas sa pangalawang current. Nagiging sanhi ito ng CT upang makagawa ng isang pangit na signal ng output, na humahantong sa hindi tumpak na mga sukat.
Ang ugnayan sa pagitan ng pasanin at saturation ay isang kritikal na pagsasaalang-alang sa disenyo. Ang isang CT ay na-rate para sa isang partikular na pasanin, karaniwang ipinahayag sa VA (volt-amperes). Halimbawa, ang isang CT na may rating na 5 VA ay maaaring magmaneho ng pangalawang circuit na may kabuuang impedance na hanggang 0.2 ohms sa 5 A (dahil P = I²R). Kung ang pasanin ay lumampas sa rating na ito, ang CT ay maaaring magbabad sa isang mas mababang pangunahing kasalukuyang, nililimitahan ang dynamic na hanay nito at magdulot ng mga error sa pagsukat. Mahalagang pumili ng CT na may rating ng pasanin na mas mataas kaysa sa aktwal na pasanin ng metro at ng mga nagkokonektang lead.
Upang matiyak ang tumpak na pagsukat, ang CT ay dapat na patakbuhin nang mas mababa sa saturation point nito. Ang margin sa pagitan ng operating flux at saturation flux ay tinatawag na "saturation margin." Ang isang CT na may mataas na saturation margin ay magiging mas lumalaban sa saturation at mapapanatili ang katumpakan nito sa mas malawak na hanay ng mga alon. Ang saturation margin ay tinutukoy ng core material, ang core geometry, at ang bilang ng mga pagliko. Ang mga CT na idinisenyo para sa mga application ng pagsukat ay karaniwang may mataas na saturation margin upang matiyak na kakayanin nila ang mga overload nang hindi nawawala ang katumpakan. Ang sumusunod na talahanayan ay naglalarawan ng epekto ng pasanin sa katumpakan ng pagsukat ng isang tipikal na Current Transformer CT.
| Pasanin (% ng Na-rate) | Error sa Pagsukat (%) | Epekto |
| 25% | 0.1% | Sa loob ng pagtutukoy, tumpak na pagsukat |
| 50% | 0.15% | Sa loob ng pagtutukoy, tumpak na pagsukat |
| 100% | 0.3% | Sa na-rate na pasanin, bahagyang pagtaas ng error |
| 150% | 1.5% | Labis na pasanin, malaking pagkakamali |
| 200% | 5.0% | Malubhang saturation, hindi mapagkakatiwalaang pagsukat |
Ang pasanin ay dapat palaging maingat na kalkulahin at i-verify sa panahon ng yugto ng disenyo ng isang sistema ng pagsukat. Ang isang CT na may mas mataas na rating ng VA ay maaaring humawak ng mas mataas na pasanin, ngunit ito ay mas malaki at mas mahal din. Ang CT na may mas mababang VA rating ay mas maliit at mas mura, ngunit mas sensitibo ito sa pasanin at maaaring mababad sa ilalim ng mabibigat na karga. Sa Xifa, nag-aalok kami ng hanay ng Current Transformer CT na may iba't ibang mga rating ng pasanin upang umangkop sa mga partikular na kinakailangan ng iba't ibang mga application ng pagsukat. Makakatulong ang aming technical team sa pagpili ng tamang CT para sa iyong aplikasyon.
Ang pagpili ng tamang Current Transformer CT para sa isang metering application ay nagsasangkot ng isang sistematikong pagsusuri ng kasalukuyang, boltahe, at mga kinakailangan sa katumpakan ng system. Ang sumusunod na balangkas ng pagpili ay nagbibigay ng isang hakbang-hakbang na diskarte upang matiyak na ang CT ay natukoy nang tama. Ang unang hakbang ay upang matukoy ang pangunahing kasalukuyang saklaw. Dapat na tumpak na sukatin ng CT ang pinakamataas na kasalukuyang operating, at dapat din itong mapaglabanan ang pinakamataas na kasalukuyang fault nang walang pinsala. Ang kasalukuyang rate ng CT ay dapat piliin na humigit-kumulang 60-80% ng maximum na inaasahang load current, na nagbibigay ng ilang margin para sa paglaki ng load sa hinaharap. Dapat ding isaalang-alang ang dynamic range ng CT, na tinitiyak na tumpak nitong masusukat ang minimum at maximum na mga alon.
Ang ikalawang hakbang ay upang matukoy ang kinakailangang klase ng katumpakan. Para sa pagsukat ng kita, kinakailangan ang mataas na uri ng katumpakan (0.1 o 0.2). Para sa submetering at pangkalahatang pagsubaybay, maaaring sapat na ang isang mababang uri ng katumpakan (0.5 o 1.0). Ang klase ng katumpakan ay dapat ding tumugma sa pasanin ng metro. Ang ikatlong hakbang ay upang matukoy ang pasanin. Ang pasanin ay dapat kalkulahin batay sa input impedance ng metro, ang haba ng mga nagkokonektang lead, at ang impedance ng anumang mga intermediate na aparato. Ang CT ay dapat na may rating ng pasanin na mas malaki kaysa sa kinakalkula na pasanin.
Ang sumusunod na talahanayan ay nagbubuod sa pangunahing pamantayan sa pagpili at nagbibigay ng mga tipikal na halaga para sa isang Kasalukuyang Transformer CT.
| Pamantayan sa Pagpili | Mga pagsasaalang-alang | Mga Karaniwang Halaga |
| Pangunahing Kasalukuyang (A) | Pinakamataas na patuloy na kasalukuyang pagkarga | 50, 100, 200, 400, 800, 1000, 2000 |
| Pangalawang Agos (A) | Karaniwang output para sa mga metro | 5 A o 1 A |
| Klase ng Katumpakan | Kinakailangan ang katumpakan ng pagsukat | 0.1, 0.2, 0.5, 1.0 |
| Pasanin (VA) | Kabuuang impedance ng pangalawang circuit | 2.5, 5, 10, 15, 30 |
| Antas ng pagkakabukod | Na-rate na boltahe ng pangunahing circuit | 0.6 kV, 12 kV, 24 kV, 36 kV |
| Dalas (Hz) | Dalas ng mains | 50 Hz o 60 Hz |
Kabilang sa mga karagdagang salik na dapat isaalang-alang ang antas ng pagkakabukod, dalas, at temperatura ng kapaligiran. Ang CT ay dapat na idinisenyo para sa antas ng boltahe ng pangunahing circuit. Para sa mataas na boltahe na mga aplikasyon, ang CT ay dapat na may sapat na pagkakabukod at mga creepage na distansya. Ang CT ay dapat na idinisenyo para sa dalas ng mains (50 Hz o 60 Hz). Ang temperatura sa paligid ay nakakaapekto sa pagganap ng CT at ang kakayahang mawala ang init. Sa Xifa, gumagawa kami ng Current Transformer CT para sa malawak na hanay ng mga aplikasyon, mula sa mababang boltahe na pamamahagi hanggang sa mataas na boltahe na pagsukat ng substation. Ang aming mga produkto ay idinisenyo upang matugunan ang mga kaugnay na internasyonal na pamantayan at mahigpit na sinubok upang matiyak ang maaasahang pagganap.
Tanong 1: Ano ang pagkakaiba sa pagitan ng kasalukuyang transpormer at boltahe na transpormer?
Sagot: Ang kasalukuyang transpormer (CT) ay ginagamit upang sukatin ang kasalukuyang at konektado sa serye sa circuit. Ang isang boltahe na transpormer (VT) ay ginagamit upang sukatin ang boltahe at konektado nang magkatulad. Ang CT ay gumagawa ng pangalawang kasalukuyang proporsyonal sa pangunahing kasalukuyang, habang ang VT ay gumagawa ng pangalawang boltahe na proporsyonal sa pangunahing boltahe. Pareho silang mga instrumentong transformer na ginagamit para sa pagsukat at proteksyon. Ang Kasalukuyang Transformer CT ay ang pangunahing sensor para sa pagsukat ng kasalukuyang sa mga sistema ng kuryente.
Tanong 2: Maaari ba akong mag-install ng kasalukuyang transformer CT sa anumang oryentasyon?
Sagot: Bagama't maaaring i-install ang Current Transformer CT sa karamihan ng mga oryentasyon, karaniwang inirerekomendang sundin ang mga alituntunin ng tagagawa. Ang oryentasyon ay hindi gaanong nakakaapekto sa katumpakan sa mga normal na daloy ng pagpapatakbo. Gayunpaman, para sa mga application na may mataas na katumpakan, ipinapayong tiyakin na ang core ay hindi napapailalim sa labis na vibration o magnetic field. Para sa mga split-core na CT, dapat mag-ingat upang matiyak na ang core ay maayos na nakasara at naka-secure upang mapanatili ang katumpakan.
Tanong 3: Paano ako pipili sa pagitan ng 5 A at 1 A pangalawang CT?
Sagot: Ang pagpili sa pagitan ng 5 A at 1 A pangalawang Current Transformer CT ay nakasalalay sa kagamitan sa pagsukat at ang distansya sa pagitan ng CT at meter. Ang isang 5 A na output ay mas karaniwan at nagbibigay ng mas mataas na antas ng signal, na maaaring maging kapaki-pakinabang sa maingay na kapaligiran. A 1 A output ay kadalasang ginagamit para sa long-distance transmission dahil binabawasan ng mas mababang current ang pagbaba ng boltahe sa mga lead. Karamihan sa mga modernong metro ay sumusuporta sa parehong 5 A at 1 A input. Ang aming pabrika ay maaaring magbigay ng gabay sa pinakamainam na pagpipilian para sa iyong partikular na aplikasyon.
Tanong 4: Ano ang nagiging sanhi ng isang kasalukuyang transformer CT upang mababad?
Sagot: Ang Kasalukuyang Transformer CT ay nabubusog kapag ang magnetic flux sa core ay umabot sa pinakamataas na limitasyon nito. Karaniwang nangyayari ito kapag ang pangunahing agos ay lumampas sa na-rate na kapasidad ng CT sa pamamagitan ng isang malaking margin, o kapag ang pangalawang pasanin ay masyadong mataas. Ang saturation ay maaari ding sanhi ng mataas na bahagi ng DC sa pangunahing kasalukuyang o ng sobrang dalas ng system. Kapag busog ang isang CT, nagiging distorted at hindi proporsyonal ang kasalukuyang output nito sa pangunahing agos, na humahantong sa hindi tumpak na mga sukat at potensyal na maloperation ng proteksyon. Sinusuri ng aming pabrika ang bawat CT para sa mga katangian ng saturation upang matiyak ang maaasahang pagganap sa ilalim ng mga kundisyon ng fault.
Tanong 5: Ano ang mga pakinabang ng paggamit ng split-core CT para sa pagsukat?
Sagot: Ang isang split-core Current Transformer CT ay nag-aalok ng ilang mga pakinabang, lalo na para sa mga pag-install ng retrofit. Ang core ay maaaring buksan at i-clamp sa paligid ng pangunahing konduktor nang hindi dinidiskonekta ang konduktor. Ginagawa nitong mas madali at mas mabilis ang pag-install, lalo na sa mga kasalukuyang system kung saan mahirap o magastos ang pagdiskonekta. Ang mga split-core CT ay kapaki-pakinabang din para sa mga pansamantalang aplikasyon sa pagsubaybay. Gayunpaman, ang mga split-core na CT ay karaniwang may mas mababang katumpakan kaysa sa mga solid-core na CT ng parehong klase. Para sa mga application na may mataas na katumpakan, mas gusto ang solid-core CT. Ang aming split-core Current Transformer CT na mga produkto ay idinisenyo upang magbigay ng mahusay na katumpakan habang nag-aalok ng kaginhawahan ng madaling pag-install.
Ang mga kasalukuyang transformer ay ang mga hindi sinasadyang bayani ng mga electrical metering system. Nagbibigay sila ng kritikal na pag-andar ng tumpak na pagsukat ng mataas na agos habang tinitiyak ang kaligtasan ng mga tauhan at kagamitan. Ang kanilang kakayahang magbigay ng galvanic isolation, gumawa ng standardized low-current output, at gumana nang mapagkakatiwalaan sa isang malawak na dynamic na hanay ay ginagawa silang kailangang-kailangan para sa modernong pagsubaybay sa enerhiya, pagsingil, at mga aplikasyon ng proteksyon. Mula sa pisika ng magnetic induction hanggang sa mga praktikal na pagsasaalang-alang ng pasanin at saturation, ang Current Transformer CT ay isang testamento sa kapangyarihan ng simple, matatag na engineering.
Ang pagpili ng tamang Current Transformer CT para sa iyong aplikasyon ay nangangailangan ng maingat na pagsasaalang-alang sa katumpakan, pasanin, at mga kinakailangan ng system. Sa pamamagitan ng pag-unawa sa mga salik na ito, masisiguro mong ang iyong sistema ng pagsukat ay nagbibigay ng maaasahan, tumpak na data na kailangan para sa epektibong pamamahala ng enerhiya. SaWenzhou Xifa Electrical Equipment Co., Ltd., kami ay nakatuon sa pagbibigay ng mataas na kalidad na Kasalukuyang Transformer CT na nakakatugon sa pinaka-hinihingi na mga kinakailangan sa pagsukat. Ang aming mga produkto ay dinisenyo at ginawa sa pinakamataas na pamantayan, na tinitiyak ang maaasahang pagganap sa buong buhay ng pag-install.
