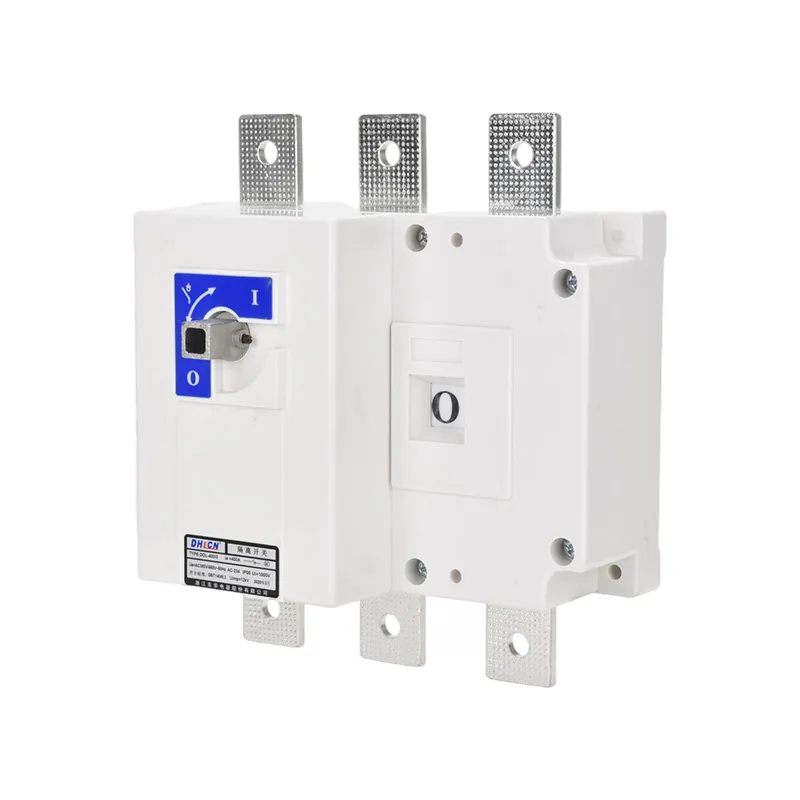

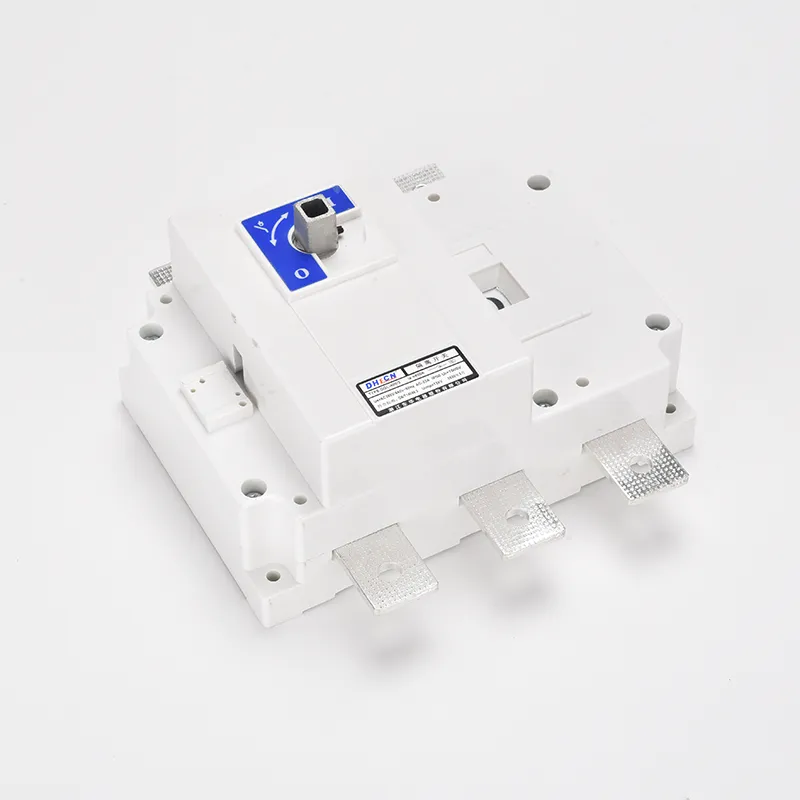

3 Phase 200 Amp Non Fused Disconnect Switch

Bilang isang propesyonal na paggawa, mahigpit na sinusunod ng Wenzhou XiFa Electric Power Equipment Co., Ltd ang sistema ng pagkontrol sa kalidad upang makagawa ng bawat 3 phase 200 amp na hindi naka-fused na disconnect switch. Sa workshop ng 3 phase 200 amp non fused disconnect switch, susuriin ng mga manager ang bawat proseso ng paggawa na pinapatakbo nang maayos upang matiyak ang mabilis at walang pagkaantala sa paghahatid. Kapag natapos na ang disconnect switch, kinakailangang sumailalim sa isang serye ng pabrika tulad ng mechanical operation test para ma-verify ang maayos at maaasahang switching action at power frequency na makatiis ng boltahe na pagsubok sa pangunahing circuit at mga bahagi ng pagkakabukod.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Para mas malaman ang isang 3 phase 200 amp non fused disconnect switch, maaari naming ipakilala ang non fused disconnect switch mula sa function sa power system. Maaari itong ipakita tulad ng nasa ibaba:

1.Power Isolation: Sa panahon ng inspeksyon o pagpapanatili ng mga de-koryenteng kagamitan, ang pagbubukas ng 3 phase 200 amp non fused disconnect switch ay ganap na naghihiwalay sa kagamitan na nasa ilalim ng serbisyo mula sa mga live na bahagi, na lumilikha ng nakikitang break at tinitiyak ang kaligtasan ng mga tauhan.

2. Pagpapalit ng mga Operasyon: Sa pagpapatakbo ng power system, gumagana ang 3 phase 200 amp non fused disconnect switch sa koordinasyon sa mga circuit breaker upang baguhin ang operating configuration ng mga circuit—halimbawa, paglilipat ng mga busbar o pagbabago ng mga ruta ng supply: pagpapagana ng flexible system control.

3.Making and Breaking Small Currents: Ang 3 phase 200 amp non fused disconnect switch ay maaaring direktang kumonekta o idiskonekta ang maliliit na kasalukuyang circuits gaya ng mga di-load na maikling linya, mga transformer ng boltahe, at mga surge arrester, nang hindi nangangailangan na magpatakbo ng circuit breaker, sa gayon ay pinapasimple ang mga nakagawiang operasyon.

4. Koordinasyon sa Mga Device na Proteksyon: Kapag nagkaroon ng fault, ihihiwalay ng 3 phase 200 amp non fused disconnect switch ang faulted section pagkatapos ma-trip ang circuit breaker, na pumipigil sa fault expansion at sumusuporta sa stable na operasyon ng system.

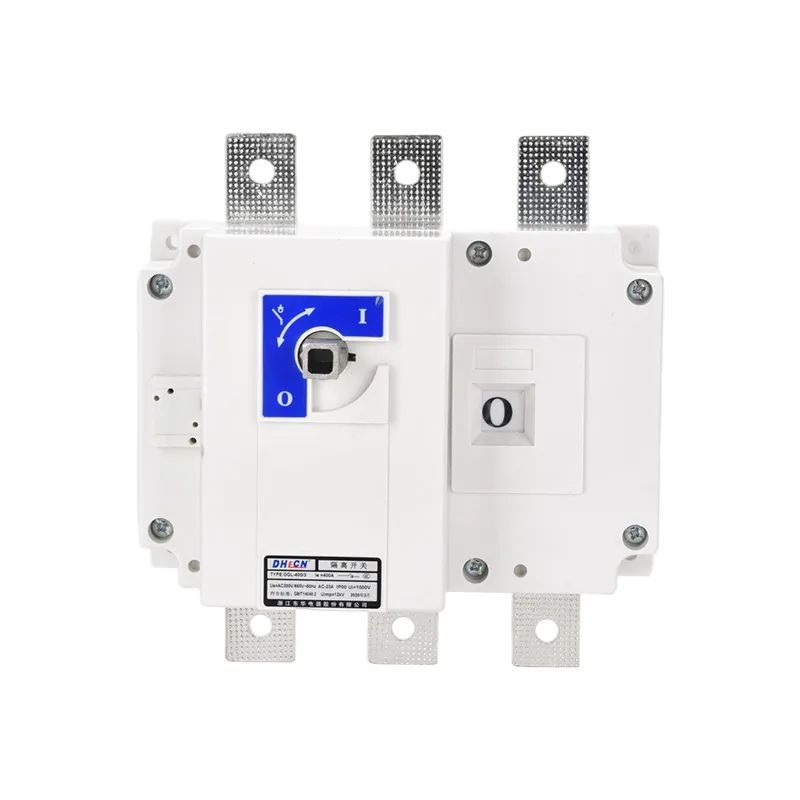

3 Phase 200 Amp Non Fused Disconnect Switch

Parameter ng Produkto:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Lakas ng dielectric (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Nagtatrabaho sa Kasalukuyang le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Lakas ng Motor(KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Paggawa at Pagsira ng Kapasidad
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA Peak Value)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekanikal na Buhay (beses)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Buhay ng Elektrisidad (beses)
Ue=660V Rated Kasalukuyang le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Timbang (kg)
3 poste	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 na poste	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Operating Torque(Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

3 Phase 200 Amp Non Fused Disconnect Switch

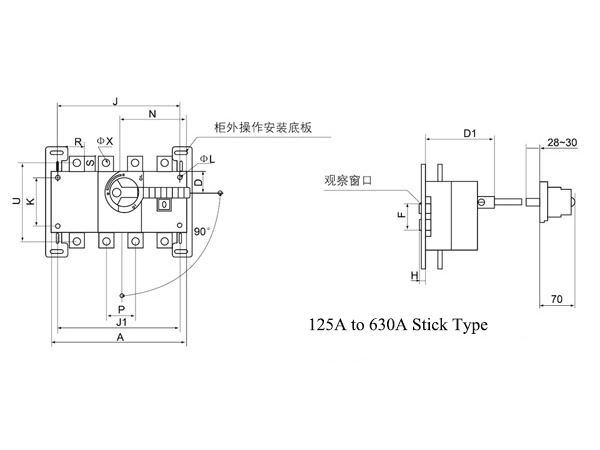

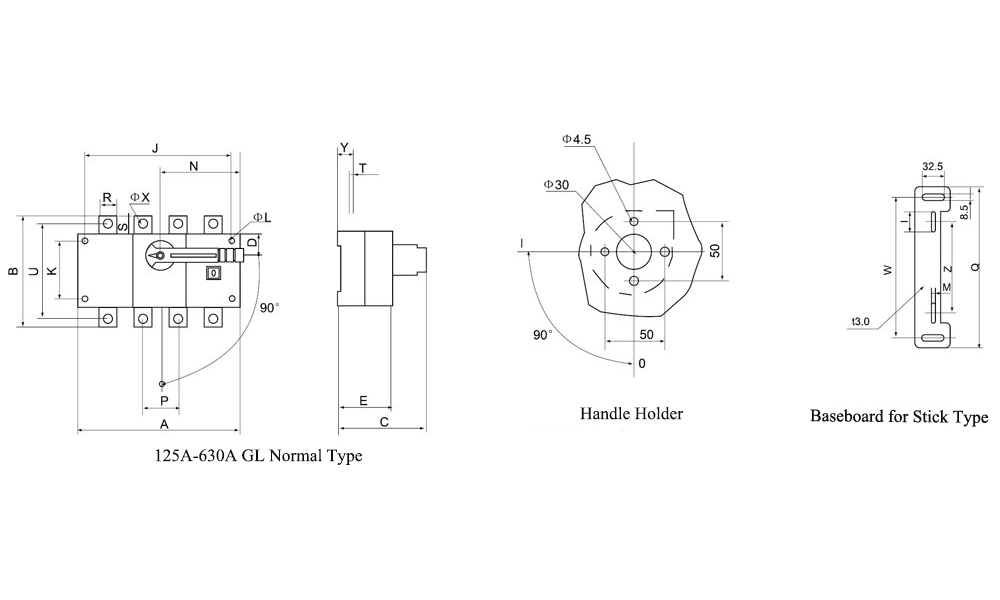

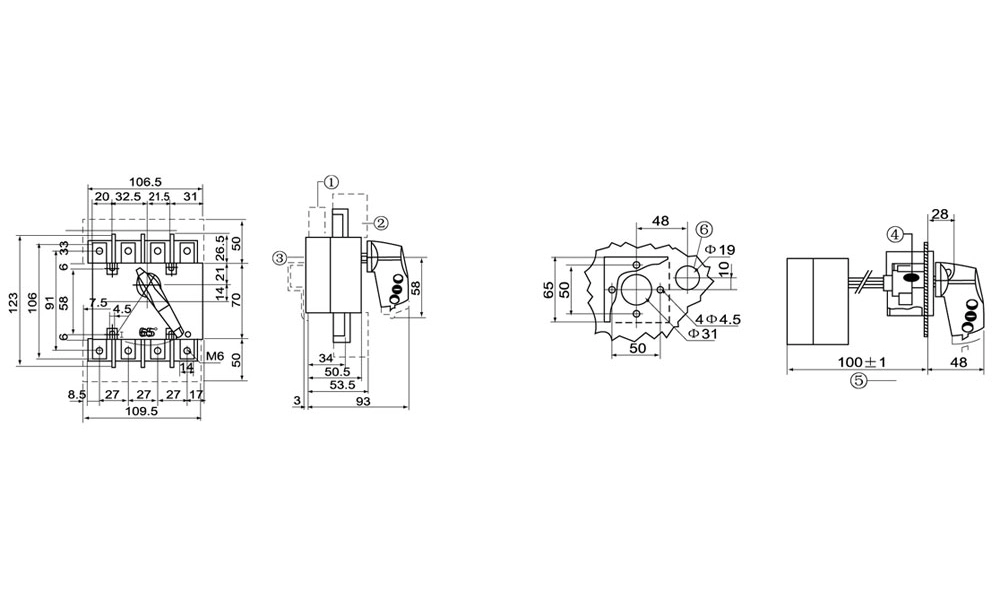

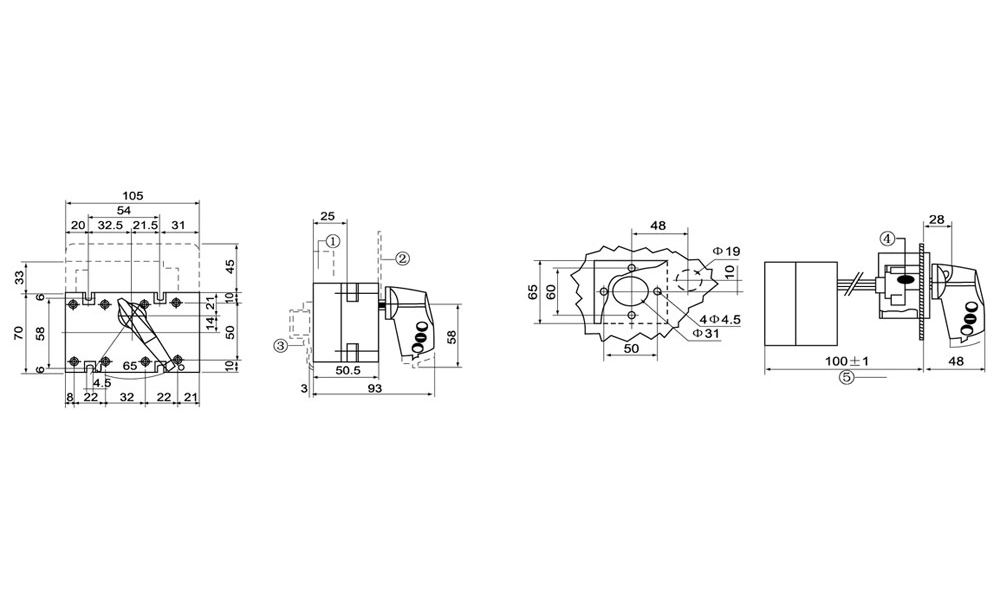

Uri	Laki ng Frame at Laki ng Pag-install
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Uri	Sukat
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

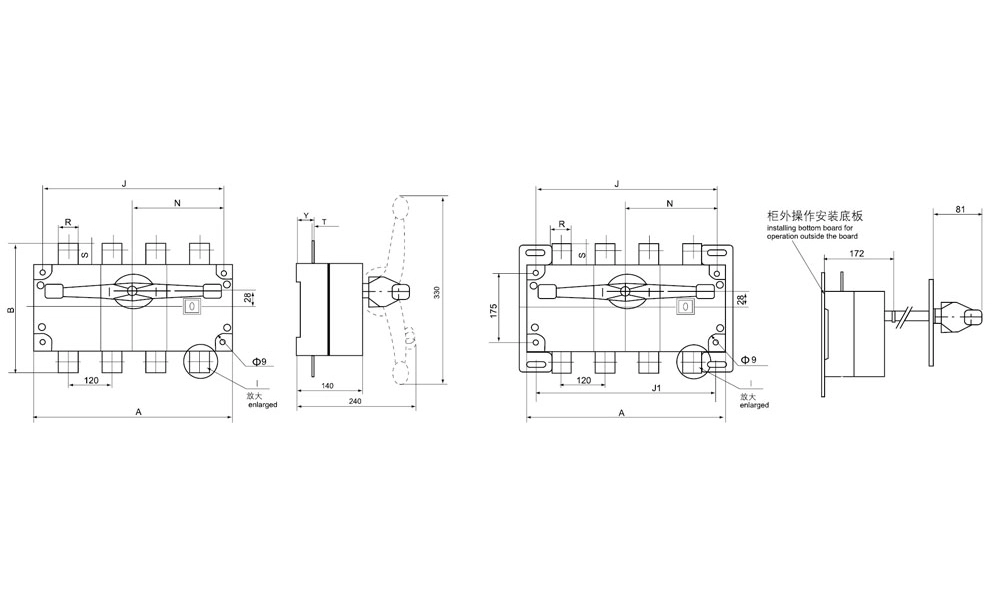

Uri	Laki ng Frame at Laki ng Pag-install
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

FAQ ng Produkto:

Q: Ano ang pangunahing function ng isang 3 phase 200A non fused disconnect switch?

A: Ang isang 3 phase 200A non fused disconnect switch ay nagbibigay ng paraan upang manu-manong ihiwalay ang kapangyarihan mula sa kagamitan o mga circuit para sa pagpapanatili at kaligtasan. Hindi tulad ng isang fused switch, hindi ito kasama ang overcurrent na proteksyon - binubuksan at isinasara lang nito ang circuit.

Q: Sa anong uri ng mga application karaniwang ginagamit ang 3 phase 200A non fused disconnect switch?

A: Ang mga di-fused na disconnect ay karaniwang naka-install kapag ang overcurrent na proteksyon ay ibinigay na ng upstream breaker o fuse. Kadalasang ginagamit ang mga ito bilang mga lokal na isolation device para sa mga HVAC unit, motor, machine tool, o distribution panel.

T: Bakit pumili ng 200 amp rating?

A: Ang 200A rating ay angkop para sa mga system kung saan ang maximum na tuloy-tuloy na load current ay hindi lalampas sa 200 amps. Ang rating na ito ay kadalasang ginagamit sa mid-size na komersyal at magaan na mga pasilidad na pang-industriya kung saan ang mga branch circuit o indibidwal na load ay nangangailangan ng ligtas na paghihiwalay.

T: Anong mga rating ng boltahe ang magagamit para sa isang 3 phase 200A na hindi naka-fused na disconnect switch?

A: Karamihan sa 3 phase 200A non fused disconnects ay na-rate ng hanggang 600 volts AC, na ang 240V at 480V ang pinakakaraniwan. Palaging i-verify na ang rating ng device ay tumutugma o lumampas sa boltahe ng system.
