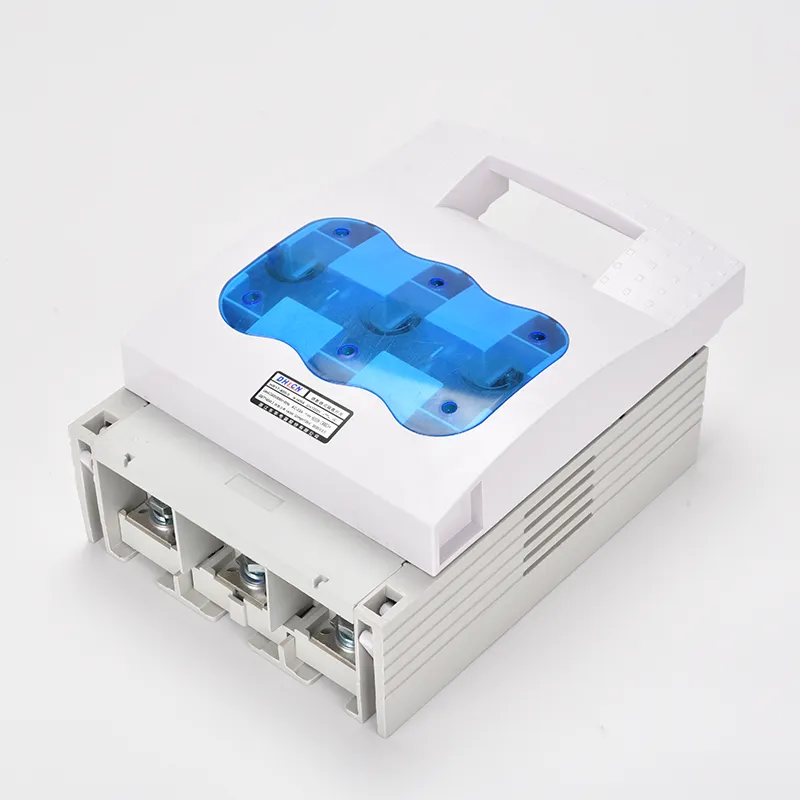

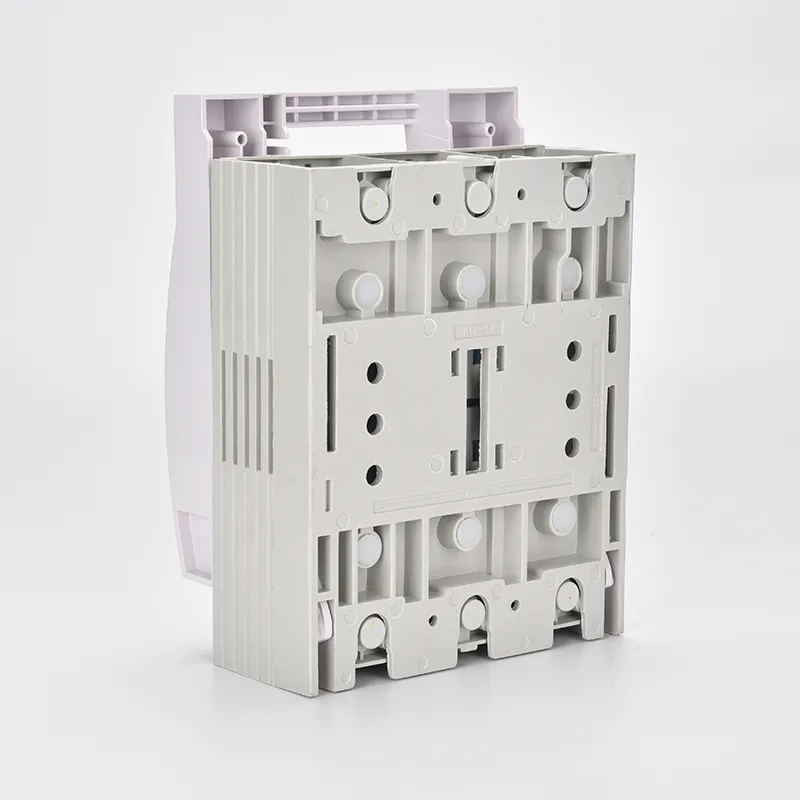

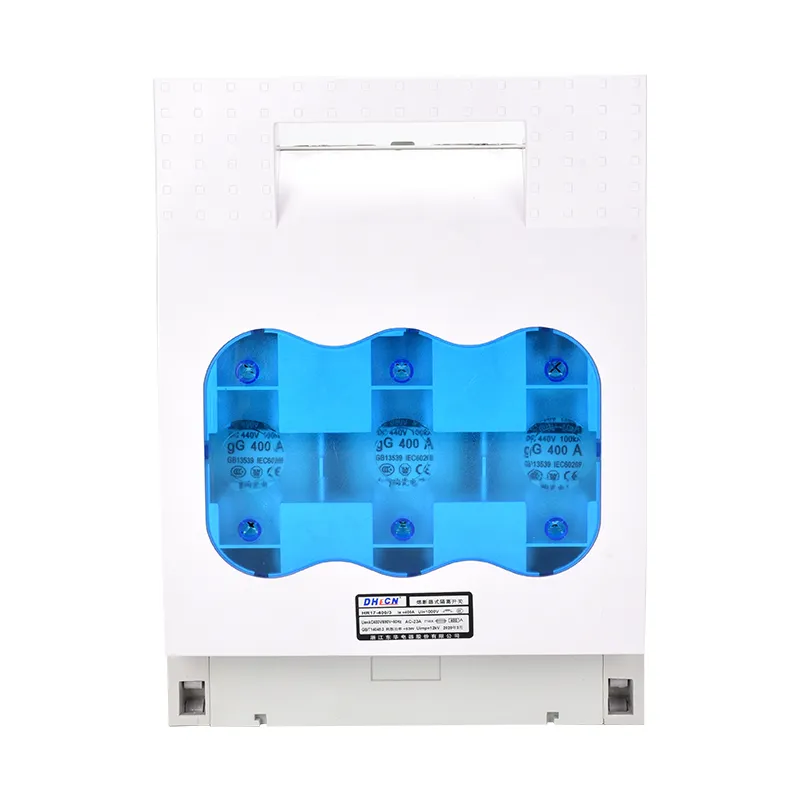

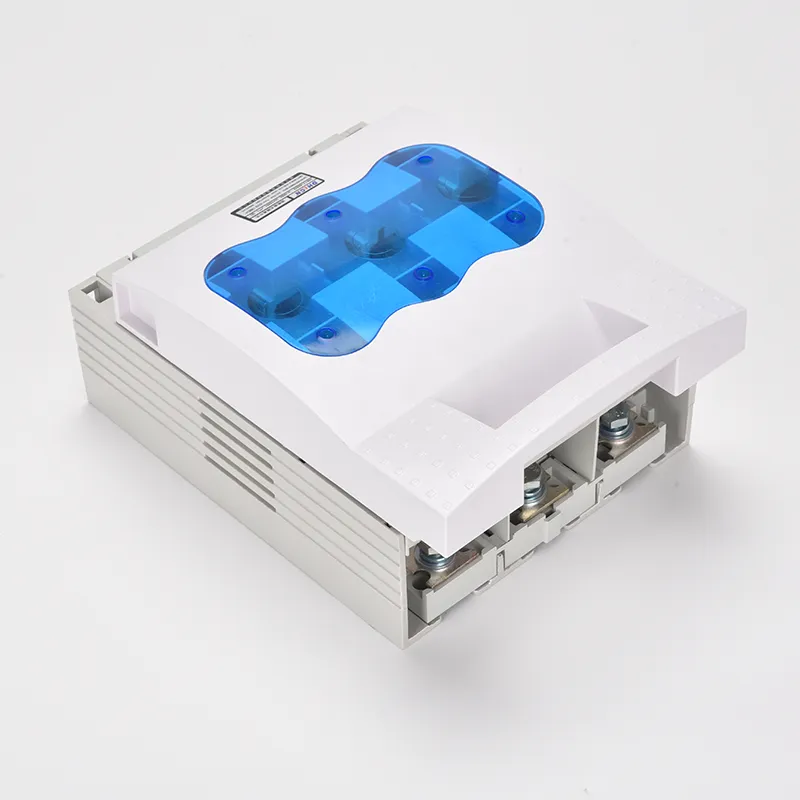

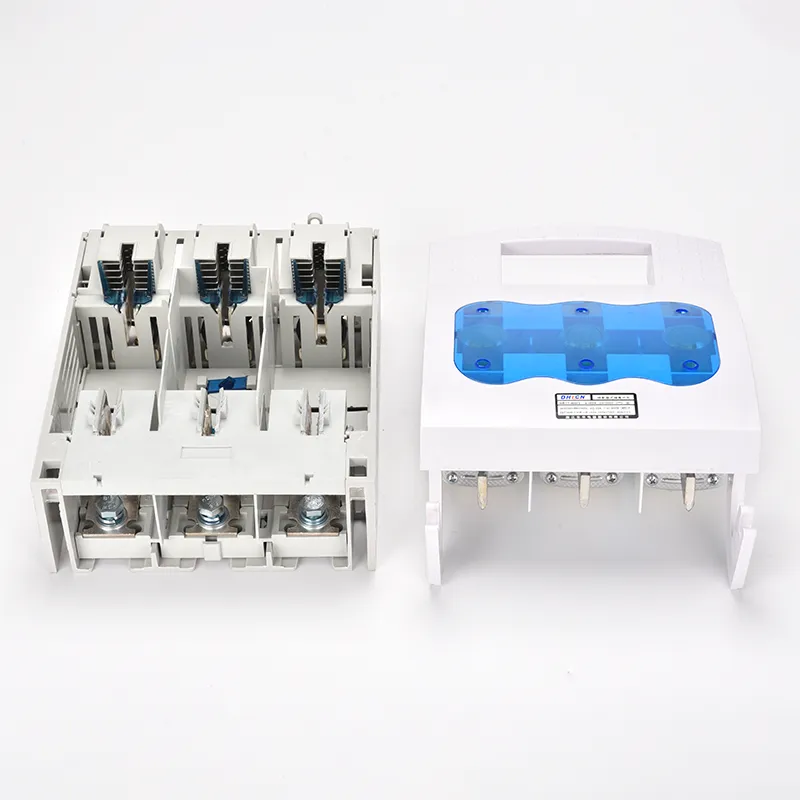

Electric Low Voltage Fuse Disconnector Switching

Kung ikukumpara sa non fusible disconnect switch, pinagsasama ng electric low voltage fuse disconnector switching ang mga function ng fuse at knife switch, na nangangahulugang makokontrol nito ang disconnection at koneksyon ng kuryente sa panahon ng normal na operasyon, at matakpan ang kasalukuyang sa kaso ng short circuit at over load. Ang Wenzhou XiFa Electric Power Equipment Co., Ltd ay dalubhasa sa paggawa ng electric low voltage fuse disconnector switching. Upang makagawa ng solidong kalidad na fused disconnect switch, ang kumpanya ay gumagamit ng mataas na kalidad na tanso sa disconnect switch at fuse. Ang enclosure ay gumagamit ng epoxy resin encapsulation na maaaring maprotektahan ang mga panloob na bahagi mula sa alikabok, kahalumigmigan, at panlabas na puwersa habang tinitiyak ang kaligtasan ng operator.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang electric low voltage fuse disconnector switching , na kilala rin bilang fuse type isolator, ay matalinong pinagsasama ang mga function ng isang disconnect switch at isang fuse, na ginagawa itong isang kritikal na bahagi sa mga low voltage power distribution panels. Ang elemento ng fuse nito ay idinisenyo upang mabilis na matakpan ang mga fault current, na tinitiyak ang kaligtasan ng circuit, habang ang switch ng kutsilyo ay partikular na inilaan para sa paglipat ng mga operasyon sa ilalim ng walang kondisyon ng pagkarga at hindi maaaring makagambala sa mga live na alon sa panahon ng normal na operasyon. Pinoposisyon ng natatanging kumbinasyong ito ang fused disconnect switch bilang isang maaasahang tagapag-alaga ng proteksyon ng circuit.

Kapag ang switch ay sarado, ang mekanismo ng kutsilyo, sa pamamagitan ng isang mahusay na dinisenyo linkage system, ay nagsisiguro ng matatag na contact sa pagitan ng fuse at ang busbar, na nagpapahintulot sa tuluy-tuloy na daloy ng kasalukuyang. Sa kabaligtaran, kapag kinakailangan ang pagdiskonekta, ang parehong simpleng mekanismo ay ligtas na naghihiwalay sa fuse mula sa pinalakas na busbar, na nagpapagana ng mabilis na pagkagambala ng circuit. Ang tumpak na mekanikal na disenyo na ito ay nagbibigay-daan sa fused disconnect switch na gumana nang maayos at mapagkakatiwalaan habang binabago ang mga estado ng circuit.

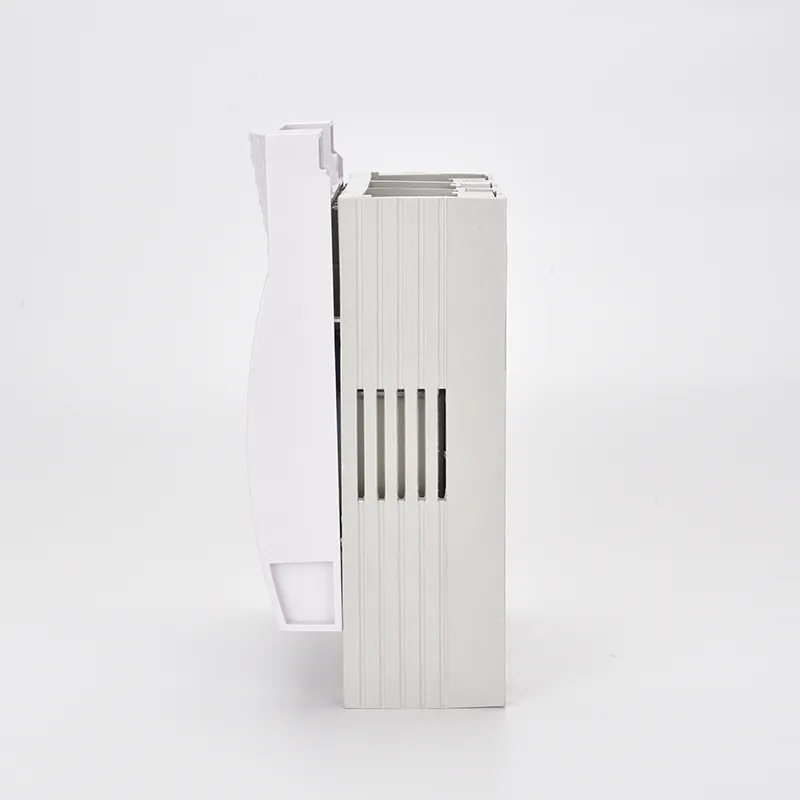

Electric Low Voltage Fuse Disconnector Switching

Parameter ng Produkto:

Uri ng Fuse	0			1			2			3
Dalas	50Hz			50Hz			50Hz			50Hz
Ue (V)	690	500	400	690	500	400	690	500	400	690	500	400
Ui (V)	800			800			800			800
sa (A)	160			250			400			630
Ith (A)	160			250			400			630
Paggamit	AC-21B(690V)			AC-21B(690V)			AC-21B(690V)			AC-21B(690V)
	AC-22B(500V)			AC-22B(500V)			AC-22B(500V)			AC-22B(500V)
	AC-23B(400V)			AC-23B(400V)			AC-23B(400V)			AC-23B(400V)
Paggawa ng Kapasidad	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 160A			420V, 250A			420V, 400A			420V, 6300A
Pagsira ng Kapasidad	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 1280A			420V, 2000A			420V, 3200A			420V, 5040A
Ics (kA)	50	100	100	50	100	100	50	100	100	50	100	100
Pagkawala ng Lakas ng Fuse (W)	12			23			34			48

Ith (A)	Uri ng Fuse	In of Fuse （A）
160	0	4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
250	1	80, 100, 125, 160, 200, 224, 250
400	2	125, 160, 200, 224, 250, 300, 315, 355, 400
630	3	315, 355, 400, 425, 500, 630

Uri	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

Numero ng Mode		Pagtingin sa Dimensyon (mm)				Pag-install ng Dimensyon (mm)
Numero ng Mode		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3P	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3P	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3P	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3P	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3P	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3P	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11

FAQ ng Produkto:

Q: Ano ang electric low voltage fuse disconnector switching?

A: Ang electric low voltage fuse disconnector switching ay isang de-koryenteng device na pinagsasama ang proteksiyon na function ng isang fuse sa kakayahan ng switching ng isang disconnect switch. Nagbibigay ito ng ligtas na paghihiwalay para sa pagpapanatili at nakakaabala sa mga fault current upang maprotektahan ang mga circuit at kagamitan.

T: Maaari bang idiskonekta ng electric low voltage fuse disconnector switching ang live current?

A: Hindi. Ang switch ng kutsilyo sa isang fused disconnect switch ay idinisenyo upang gumana lamang kapag ang circuit ay walang load current. Hindi ito dapat gamitin upang matakpan ang mga normal na daloy ng operasyon. Ang elemento ng fuse, gayunpaman, ay awtomatikong gagana sa ilalim ng mga kundisyon ng fault.

Q: Ano ang mga pangunahing aplikasyon ng electric low voltage fuse disconnector switching?

A: isang electric low voltage fuse disconnector switching ay karaniwang ginagamit sa mababang boltahe na power distribution panel, motor control center, HVAC system, at industriyal na makinarya. Nagbibigay ang mga ito ng parehong safety isolation at overcurrent na proteksyon sa mga system na ito.
