480 Volt 3 Phase 400 Amp Fused Disconnect Switch

Bilang isang dalubhasang paggawa, ang Wenzhou XiFa Electric Power Equipment Co., Ltd ay gumawa ng 480 volt 3 phase 400 amp fused disconnect switch nang higit sa 10 taon. Patuloy na ginagamit ng Wenzhou XiFa Electric Power Equipment Co., Ltd ang prinsipal ng "simple at mahusay" upang idisenyo ang bawat 480 volt 3 phase 400 amp fused disconnect switch hindi lamang para magkaroon ito ng mahusay na breaking at isolation performance, kundi pati na rin ang short circuit at over load protection. Sa Wenzhou XiFa Electric Power Equipment Co., Ltd, nilalayon ng technical team na magdisenyo ng 480 volt 3 phase 400 amp fused disconnect switch bilang direksyon ng mababang rate ng pagkabigo at walang maintenance.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang 480 volt 3 phase 400 amp fused disconnect switch ay gumaganap ng isang kritikal na papel sa mga electrical circuit. Sa pamamagitan ng pagsasama-sama ng mga function ng isang fuse at isang switch ng kutsilyo, nag-aalok ito ng parehong mga kakayahan sa proteksyon at maginhawang operasyon. Salamat sa kakaibang mekanikal na disenyo at tumpak na operasyon nito, ang 480 volt 3 phase 400 amp fused disconnect switch ay naging isang kailangang-kailangan na bahagi sa modernong mga electrical system.

1. Sa normal na operasyon, kinokontrol ng disconnect switch ang koneksyon at pagdiskonekta ng power, na tinitiyak ang maayos na pagpapatuloy ng circuit. Kapag kailangan ang pagpapanatili, ang fused disconnect switch ay nagbibigay ng isang malinaw na pisikal na disconnection point, pag-iingat ng mga tauhan at kagamitan.

2. Kung sakaling magkaroon ng overload o short circuit, ang elemento ng fuse sa loob ng switch ay mabilis na natutunaw, na nakakaabala sa fault current at pinoprotektahan ang circuit at mga konektadong device mula sa pinsala.

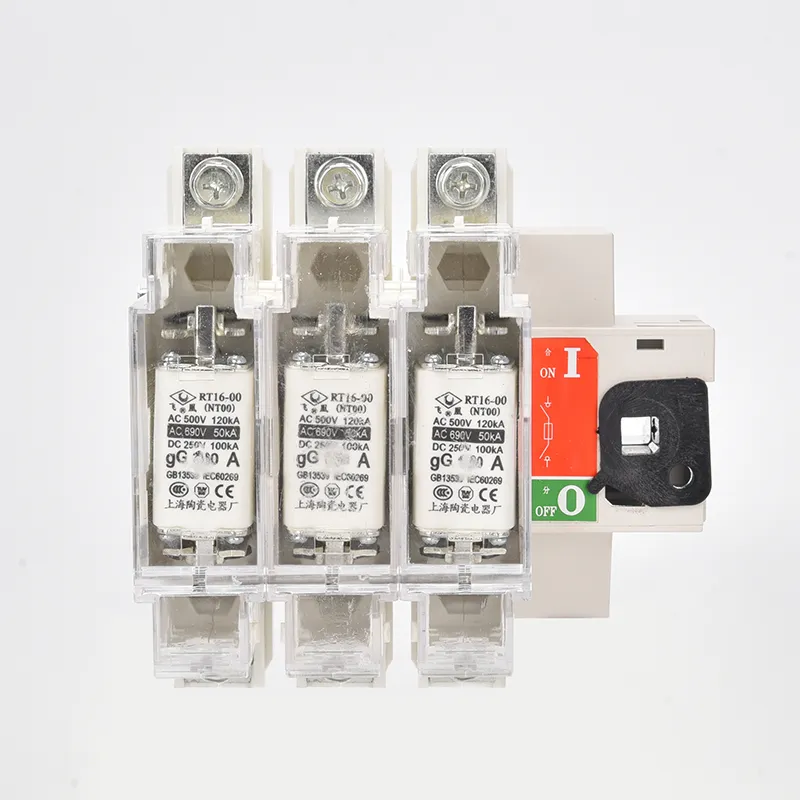

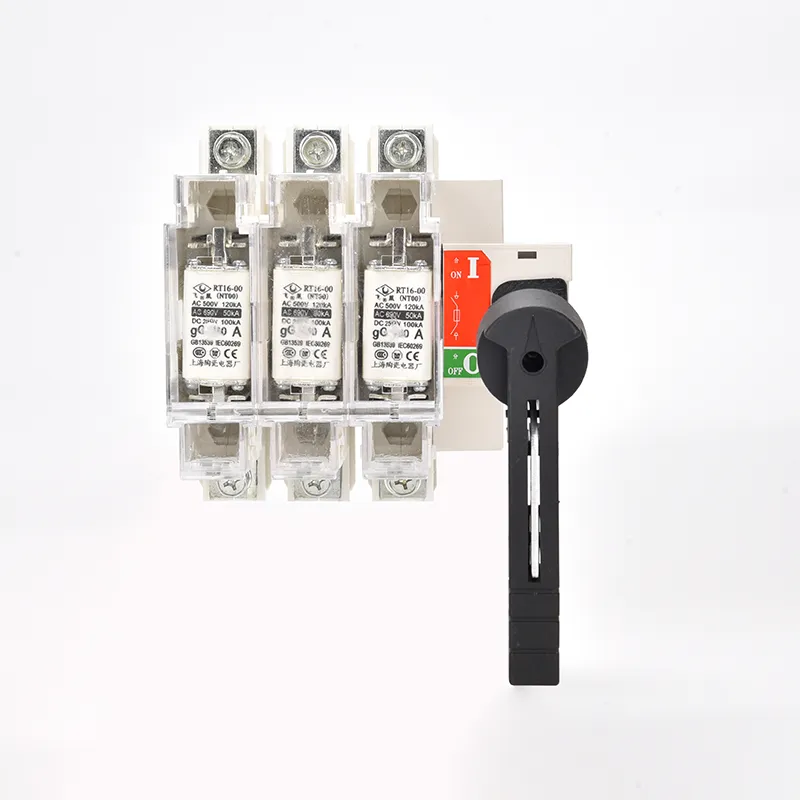

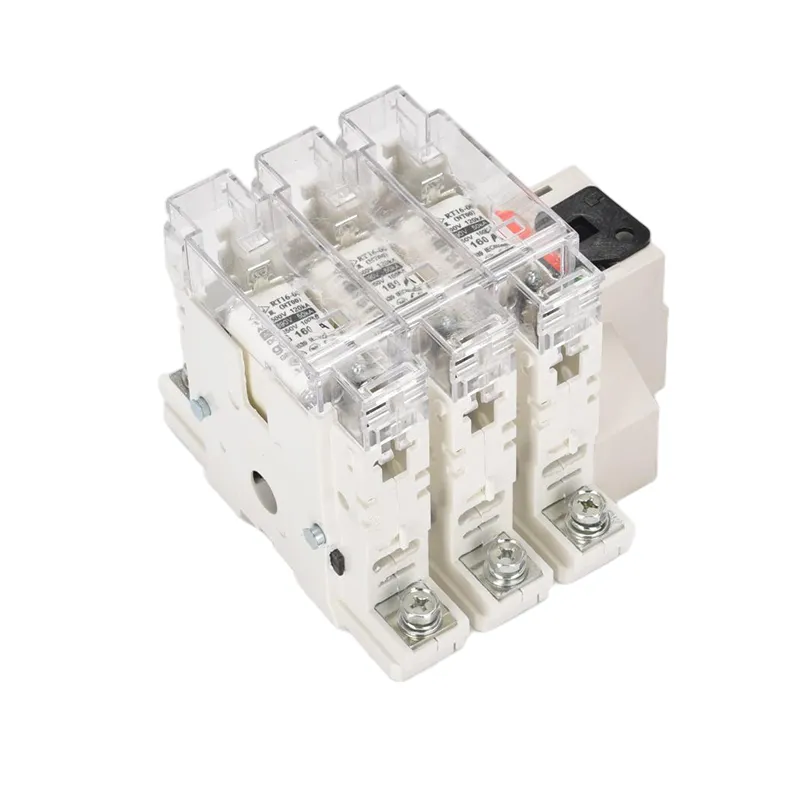

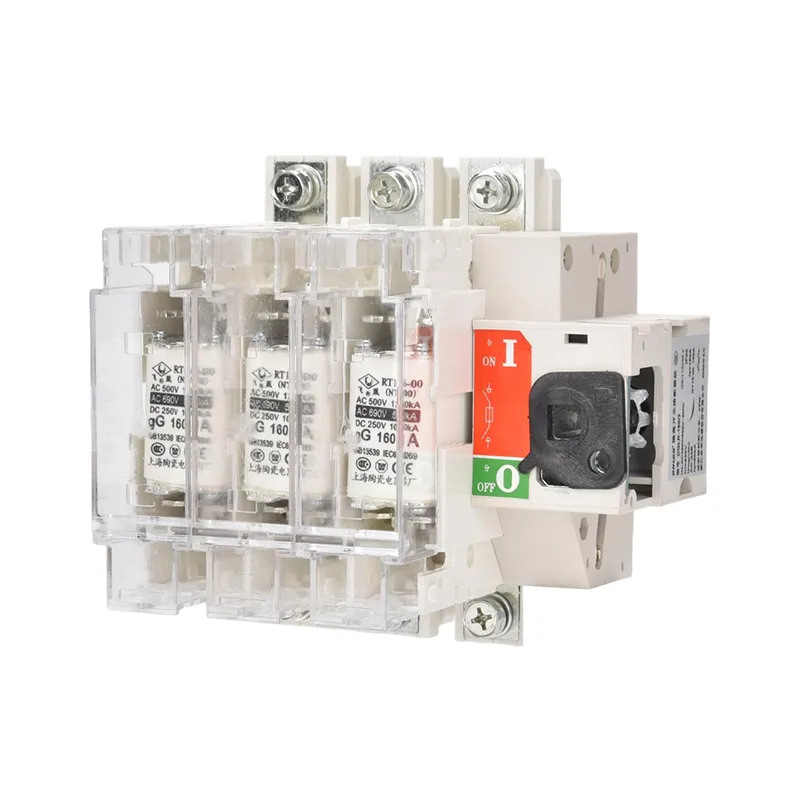

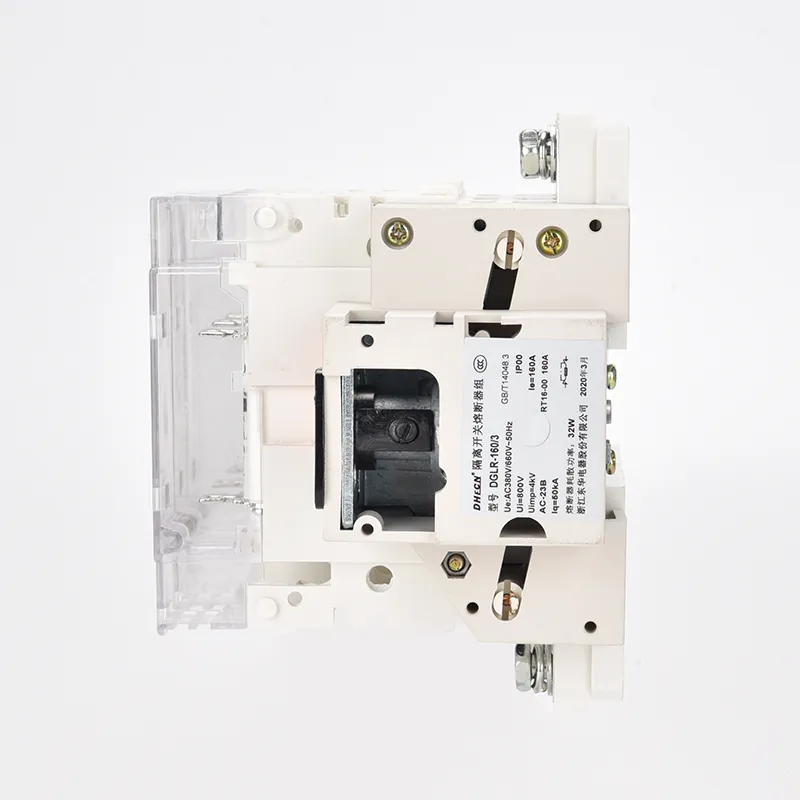

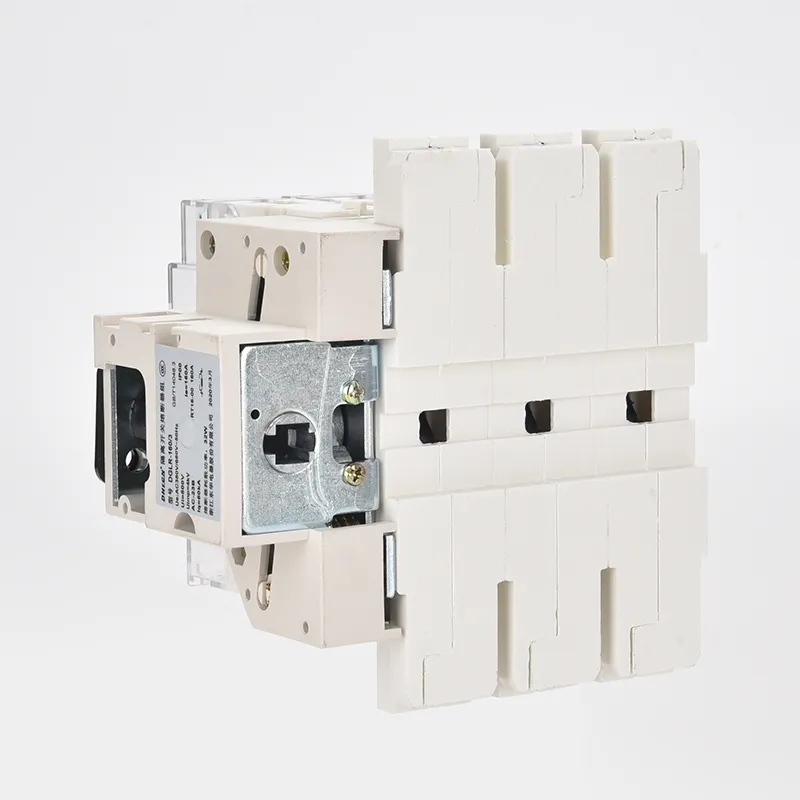

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

Parameter ng Produkto:

Kasalukuyang Frame A	Rated Current ng Fuse (A)	Mode ng Fuse
63	10, 20, 30, 40, 50, 63	00C
160	63, 80, 100, 125, 160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400,500,630	3

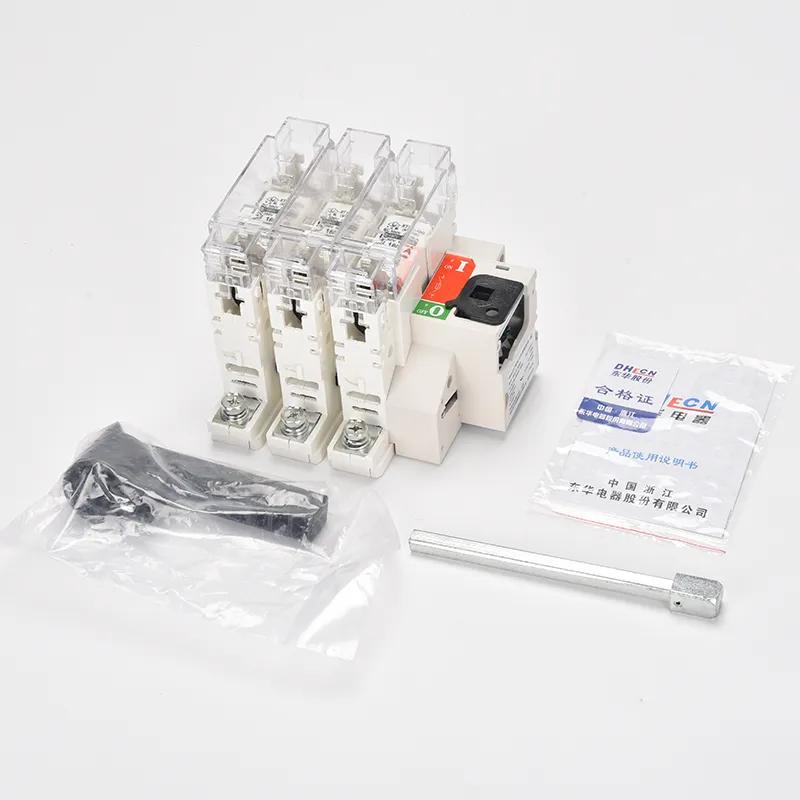

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

ang Uri ng Harapan

Uri	Sukat ng Fuse	Laki ng Frame at Laki ng Pag-install
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	152	118	20～30	117				159	145	106	5.4	62.5	32
63A/4	0～00C	184	118	20～30	117				159	145	106	5.4	62.5	32
160A/3	0～00	164	162	28～30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0～00	200	162	28～30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28～30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28～30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28～30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28～30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Uri	Sukat ng Fuse	Laki ng Frame at Laki ng Pag-install
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

ang Uri ng Aside

Uri	Sukat ng Fuse	Laki ng Frame at Laki ng Pag-install
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0～00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Uri	Sukat ng Fuse	Laki ng Frame at Laki ng Pag-install
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

Pagpapanatili ng Produkto:

1. Bago ilagay sa normal na serbisyo, ang 480 volt 3 phase 400 amp fused disconnect switch ay dapat na naka-mount sa isang vertical na posisyon at ang cover plate ay dapat na alisin.

2. Upang matiyak ang wastong kapasidad ng short circuit breaking at kasalukuyang naglilimita sa pagganap, ang 480 volt 3 phase 400 amp fused disconnect switch ay dapat na nilagyan ng mga piyus ng tamang rating.

3. Kapag pinapalitan ang isang fuse link, ang load circuit ay dapat munang idiskonekta at ang disconnect switch cover ay buksan o tanggalin. Ang fuse ay maaaring ilabas sa pamamagitan ng marahan na pagpindot sa spring clip sa ilalim ng retaining plate. Ang isang bagong piyus ay na-install sa pamamagitan ng pag-slide pababa sa puwang ng gabay sa lugar.

4. Bagama't ang arc chamber ay maaaring maipasok o madaling maalis mula sa itaas na socket, ang hindi kinakailangang pag-alis ay dapat na iwasan. Sa panahon ng pag-install, dapat itong maingat na hawakan at ipasok nang dahan-dahan hanggang sa ganap itong maupo.

5. Upang panatilihing nasa mabuting kondisyon ang mga contact ng 480 volt 3 phase 400 amp fused disconnect switch, kinakailangan ang regular na inspeksyon at paglilinis ng alikabok, langis, o iba pang deposito. Bilang karagdagan, ang pagpapadulas ay dapat na pana-panahong ilapat sa mga gumagalaw na bahagi ng mekanismo ng pagpapatakbo upang mapanatili ang maayos na operasyon at pahabain ang buhay ng serbisyo.
