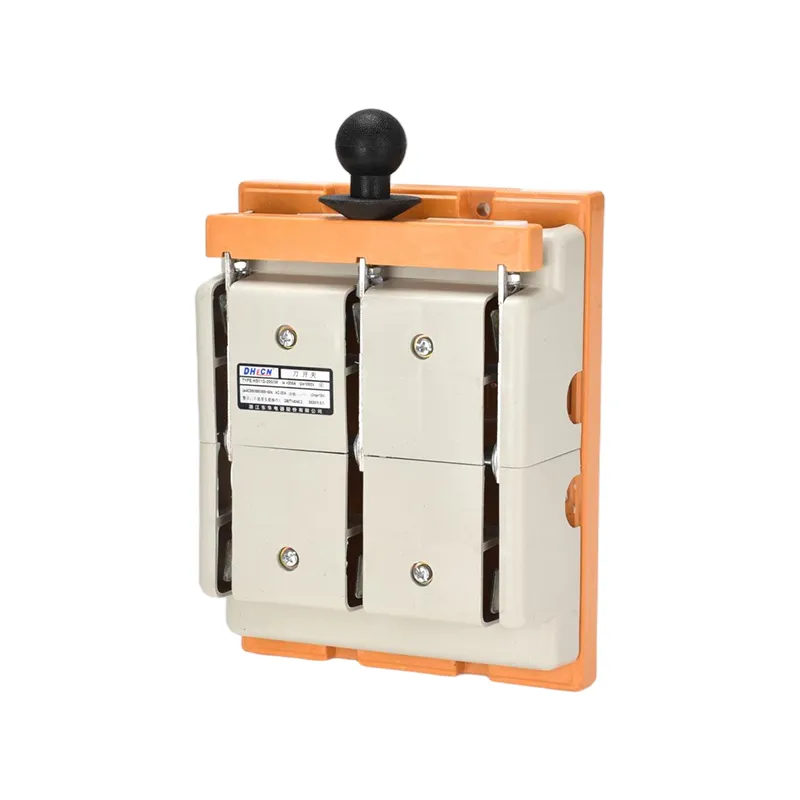

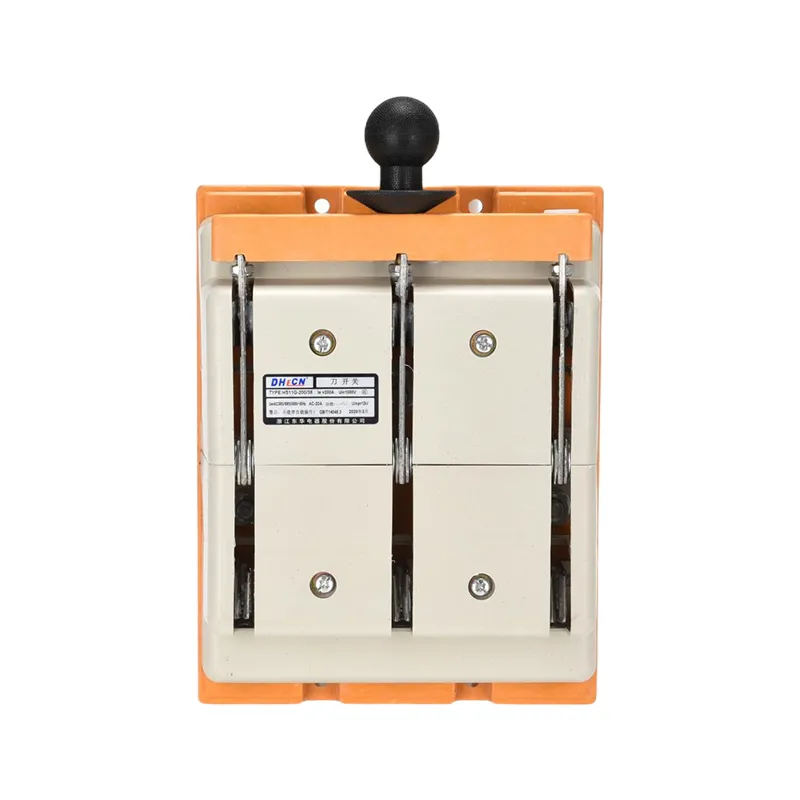

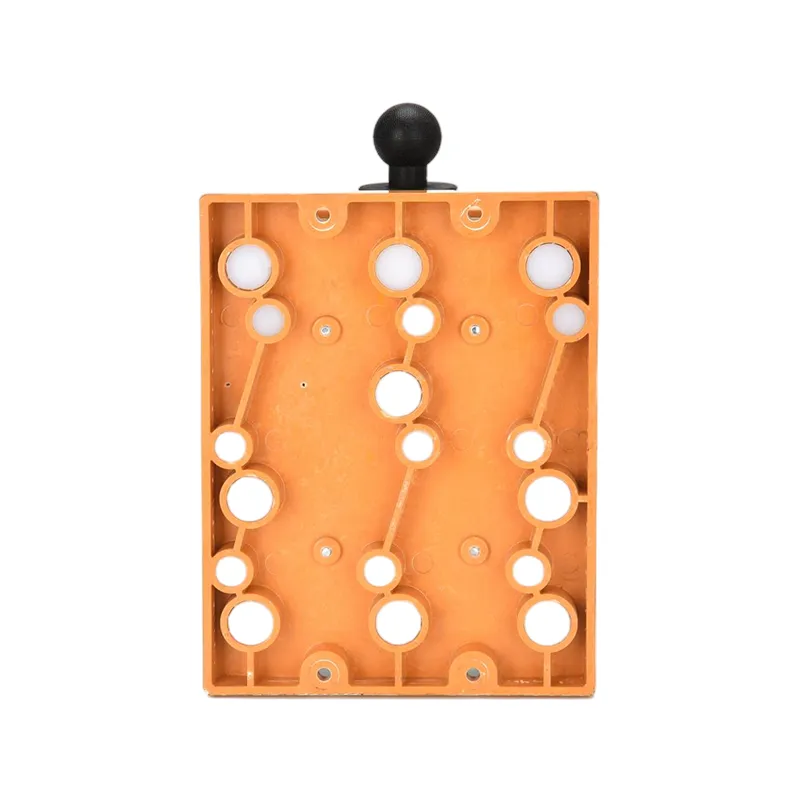

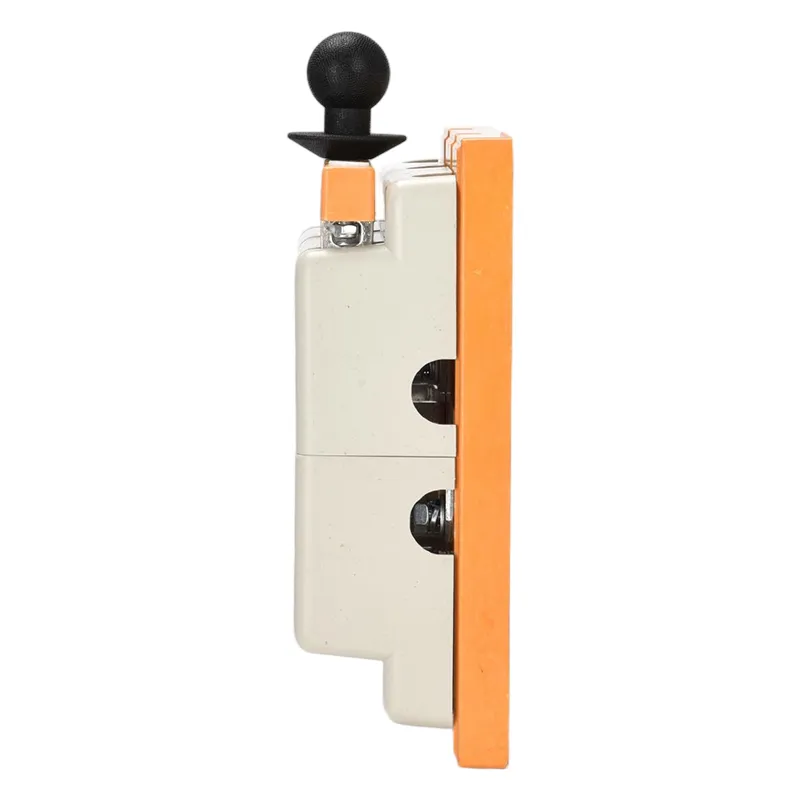

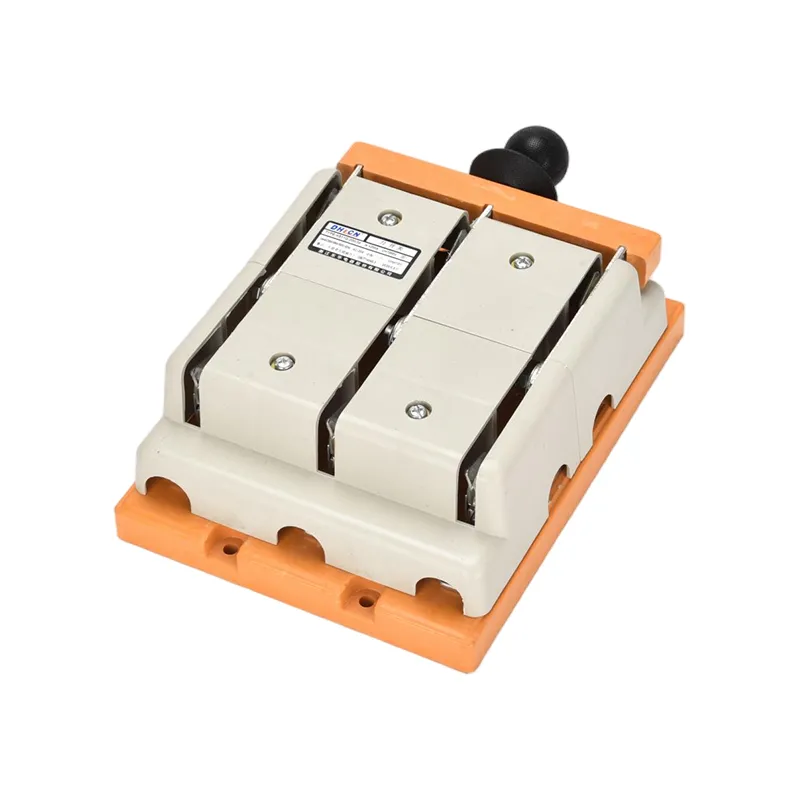

480v 400 Amp 3 Phase Disconnect Switch

Ang Wenzhou XiFa Electric Power Equipment Co., Ltd ay isang dalubhasang pabrika upang makagawa ng 480v 400 amp 3 phase disconnect switch. Para magarantiya ang maikling lead time nang walang pagkaantala, ang Wenzhou XiFa Electric Power Equipment Co., Ltd ay may imbentaryo ng 400 amp 3 phase disconnect switch sa storage. Ang malaking dami ng mga order ay kailangang maghanda mula 7 hanggang 15 araw ng trabaho mula sa inilagay na order. Samantala, maaaring i-customize ng Wenzhou XiFa Electric Power Equipment Co., Ltd ang isang 400 amp 3 phase disconnect switch ayon sa mga hinihingi ng mga kliyente tulad ng antas ng boltahe, kapaligiran sa paggamit, atbp.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang 480v 400 amp 3 phase disconnect switch ay dapat magdala ng three phase AC 400 amp rated current sa posisyon ng pagsasara. Mayroon itong simple at compact na disenyo sa istraktura na malawakang inilapat sa compact substation at electrical panel. Ang pangunahing tampok ng 480v 400 amp 3 phase disconnect switch ay walang arc extinguishing capability at walang load operation.

Ang 480v 400 amp 3 phase disconnect switch ay nagbibigay ng nakikita at maaasahang disconnection upang matiyak ang proteksyon ng operator sa panahon ng maintenance. Ang function ng 480v 400 amp 3 phase disconnect switch ay upang idiskonekta ang kasalukuyang sa kapaligiran na walang load. Ibig sabihin, ang 480v 400 amp 3 phase disconnect switch ay dapat magsasara bago ang circuit breaker, at magiging tripping pagkatapos ng circuit breaker sa power distribution system.

480v 400 Amp 3 Phase Disconnect Switch

Parameter ng Produksyon:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Lakas ng dielectric (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Nagtatrabaho sa Kasalukuyang le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Lakas ng Motor(KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Paggawa at Pagsira ng Kapasidad
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA Peak Value)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekanikal na Buhay (beses)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Buhay ng Elektrisidad (beses)
Ue=660V Na-rate ang Kasalukuyang le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Timbang (kg)
3 poste	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 na poste	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Operating Torque(Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

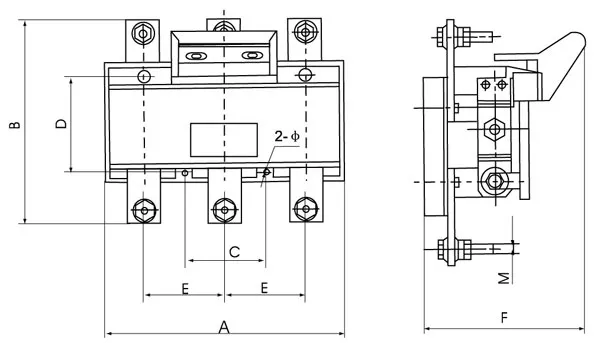

Uri ng Wring sa Harap

Rated Current（A）	Laki ng Frame（mm)					Sukat ng Intallation（mm)
Rated Current（A）	A	B	E	F	M	C	D	φ
200	190	170	70	155	M8	70	140	φ7
400	220	220	80	170	M12	80	190	φ7
630	270	300	100	170	M16	100	140	φ9
1000	320	320	120	195	2-M12	120	140	φ10
1600	360	360	130	215	4-M12	130	140	φ11

480v 400 Amp 3 Phase Disconnect Switch

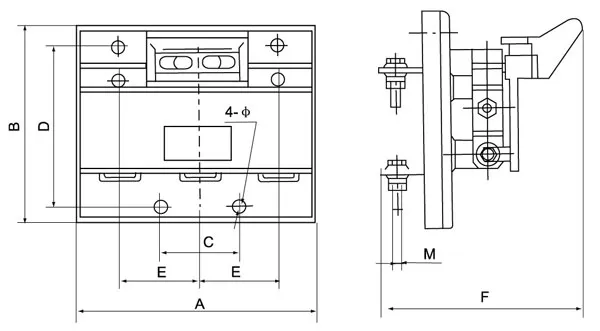

Rare Wring Type

Rated Current（A）	Laki ng Frame（mm)					Sukat ng Intallation（mm)
Rated Current（A）	A	B	E	F	M	C	D	φ
200	190	170	70	205	M8	70	160	φ7
400	220	220	80	220	M12	80	190	φ7
630	270	300	100	220	M16	100	220	φ9
1000	340	310	120	300	2-M12	120	260	φ10
1600	380	340	130	300	4-M12	130	300	φ11

FAQ sa Produksyon:

Q: Ano ang pangunahing layunin ng isang 480v 400 amp 3 phase disconnect switch?

A: Ang 480v 400 amp 3 phase disconnect switch ay nagbibigay ng isang ligtas na paraan upang ihiwalay ang kuryente bago i-serve ang mga de-koryenteng kagamitan. Sa 480 volts at 400 amps, ang ganitong uri ng switch ay karaniwang ginagamit sa mga komersyal at pang-industriya na aplikasyon upang putulin ang kuryente sa mga motor, HVAC system, makinarya, o mga panel ng pamamahagi.

T: Paano ko malalaman kung ang 400 amps ang tamang rating para sa aking aplikasyon?

A: Dapat mong sukatin ang switch batay sa maximum na kasalukuyang kinakailangan ng iyong system. Ang 400A switch ay angkop kapag ang konektadong load o panel ay idinisenyo upang mahawakan ang mga alon hanggang sa 400 amps. Palaging suriin ang parehong patuloy na operating kasalukuyang at short-circuit rating kinakailangan bago pumili.

Q: Ano ang pagkakaiba sa pagitan ng fusible at non-fusible disconnect switch?

A: Fusible: May kasamang mga piyus para sa overcurrent na proteksyon. Nagbibigay ito ng parehong paraan ng pagdiskonekta at proteksyon ng circuit.

Non-fusible: Inihihiwalay lamang ang kapangyarihan ngunit hindi nagbibigay ng proteksyon. Pumili ng fusible kung kailangan mo ng built-in na proteksyon; non-fusible kung ang proteksyon ay pinangangasiwaan na ng mga upstream breaker.
