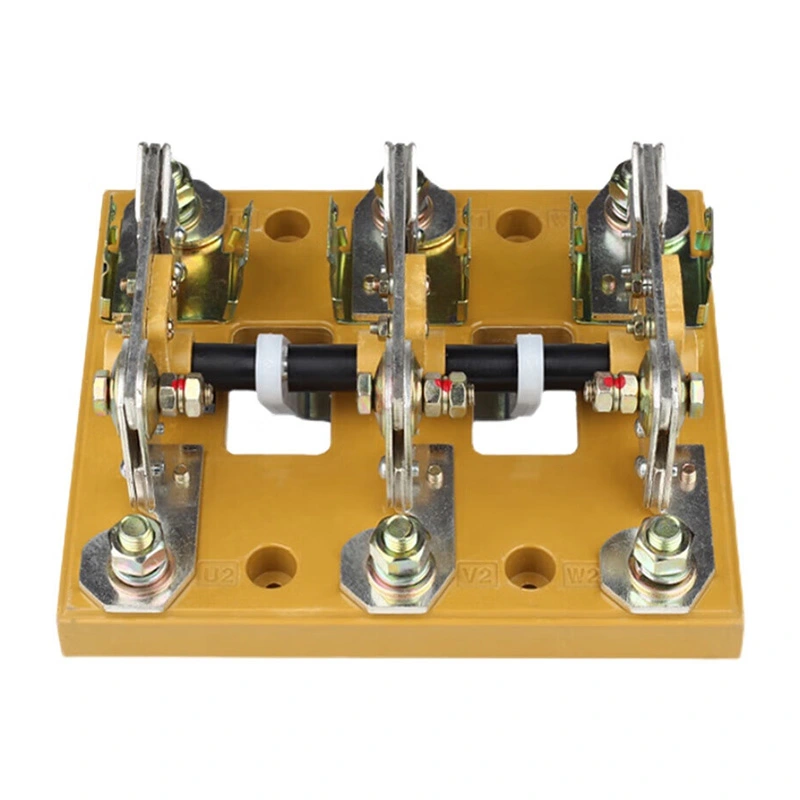

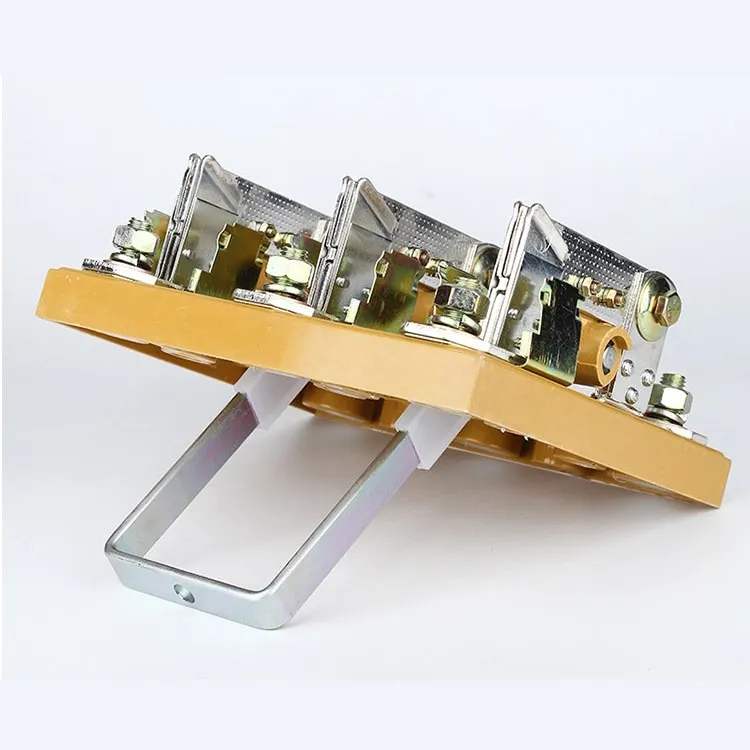

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Upang Makabuo ng maaasahang electrical cabinet na 800 amp 3 phase disconnect switch, ang Wenzhou XiFa Electric Power Equipment Co., Ltd ay gumagamit ng mataas na kalidad na tansong contact at matatag na pabahay upang matiyak ang mahabang buhay ng serbisyo. Samantala, ang bawat de-koryenteng cabinet na 800 amp 3 phase disconnect switch ay may compact at simpleng disenyo hindi lamang upang magbigay ng isang malinaw na disconnecting point sa visual kundi maging angkop din para sa panel o wall mounting. Samantala, kinakailangan sa bawat electrical cabinet na 800 amp 3 phase disconnect switch upang sumailalim sa mga factory test bago ang mabilis na pagpapadala.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang 800 amp 3 phase disconnect switch ay isang device na pangunahing ginagamit para sa paghihiwalay ng mga power source, pagsasagawa ng switching operations, at pagkonekta o pagdiskonekta ng mga low current circuit. Wala itong kakayahan sa arc extinguishing. Kapag nasa bukas na posisyon, ang mga contact ay nagpapanatili ng isang tinukoy na distansya ng pagkakabukod na may malinaw na nakikitang pahinga; kapag nasa saradong posisyon, ang switch ay may kakayahang magdala ng normal na operating current pati na rin ang pagtiis ng mga abnormal na kondisyon, tulad ng short circuit current, para sa isang tinukoy na tagal ng panahon.

Sa karamihan ng mga kaso, inilalapat ang 800 amp 3 phase disconnect switch bilang low voltage isolator, ibig sabihin, nire-rate ang mga ito para sa mga boltahe na mas mababa sa 1 kV. Bagaman ang kanilang prinsipyo sa pagpapatakbo at konstruksyon ay medyo simple, ang mga ito ay ginawa sa maraming dami, at ang kanilang pagiging maaasahan ay kritikal. Bilang resulta, gumaganap sila ng mahalagang papel sa disenyo, pagtatayo, at ligtas na operasyon ng mga substation at power plant.

Ang pagtukoy sa katangian ng isang 800 amp 3 phase disconnect switch ay hindi nito maaantala ang kasalukuyang load; maaari lamang itong buksan o sarado kapag ang circuit ay walang kasalukuyang. Ang mga karaniwang reference sa 800 amp 3 phase disconnect switch ay sumasaklaw sa kanilang mga function, feature, klasipikasyon, application, pagpapahusay laban sa misoperation, mga kasanayan sa pagpapanatili, at karaniwang mga isyu.

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Parameter ng Produksyon:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Lakas ng dielectric (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Nagtatrabaho sa Kasalukuyang le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Lakas ng Motor(KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Paggawa at Pagsira ng Kapasidad
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA Peak Value)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekanikal na Buhay (beses)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Buhay ng Elektrisidad (beses)
Ue=660V Rated Kasalukuyang le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Timbang (kg)
3 poste	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 na poste	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Operating Torque(Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

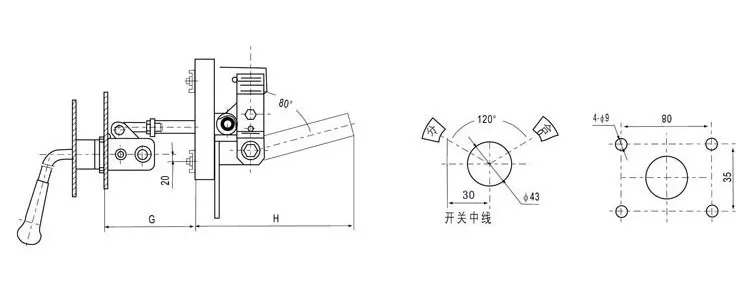

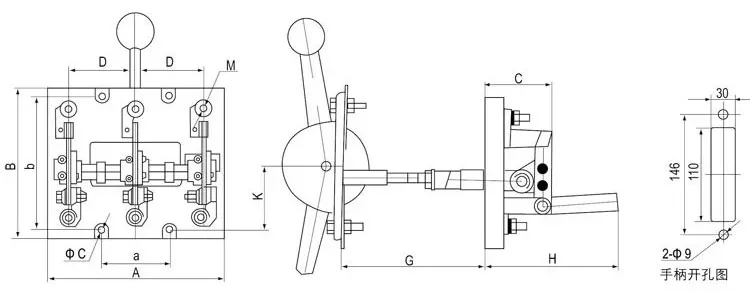

Uri		Laki ng Frame (mm)						Laki ng pag-install (mm)
Uri		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

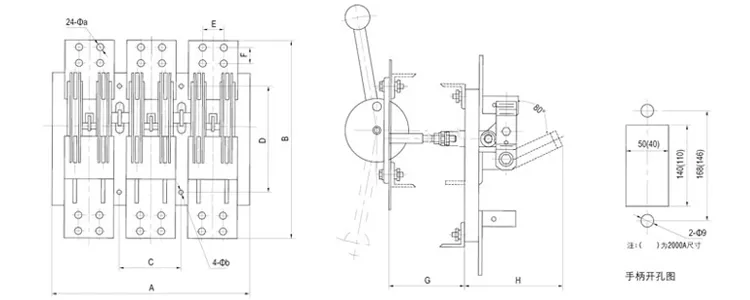

Uri	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

FAQ sa Produksyon:

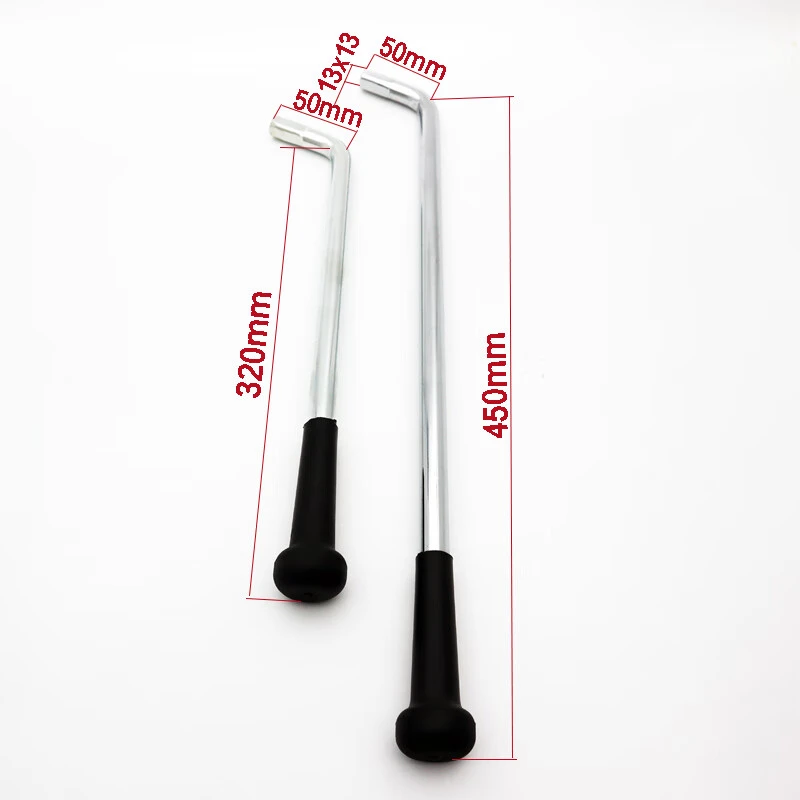

T: Paano ako pipili sa pagitan ng iba't ibang uri ng handle (rotary vs. lever)?

A: Rotary handle: Compact, kadalasang ginagamit sa mga motor control center o masikip na espasyo.

Mga handle ng lever: Mas malaki at mas nakikita, mas gusto kapag kailangan ang malinaw na indikasyon ng ON/OFF.

Ang pagpili ay depende sa espasyo, visibility ng kaligtasan, at kagustuhan ng operator.

Q: Maaari bang i-mount ang isang 800 amp 3 phase disconnect switch sa anumang oryentasyon?

A: Sa pangkalahatan, ang isang 800 amp 3 phase disconnect switch ay dapat na naka-mount nang patayo upang matugunan ang mga kinakailangan sa kaligtasan at code. Ang ilang mga disenyo ay nagbibigay-daan sa kakayahang umangkop, ngunit palaging sundin ang mga tagubilin ng tagagawa at mga lokal na electrical code.

Q: Sinusuportahan ba ng 800 amp 3 phase disconnect switch ang mga pamamaraan ng lockout/tagout (LOTO)?

A: Oo, may kasamang 800 amp 3 phase disconnect switch, karamihan sa mga modelo ay nilagyan ng mga padlockable handle para matiyak ang pagsunod sa mga kinakailangan sa kaligtasan ng OSHA lockout/tagout. Nagbibigay-daan ito sa mga technician na ligtas na i-serve ang mga kagamitan nang walang panganib ng di-sinasadyang reenergization.
