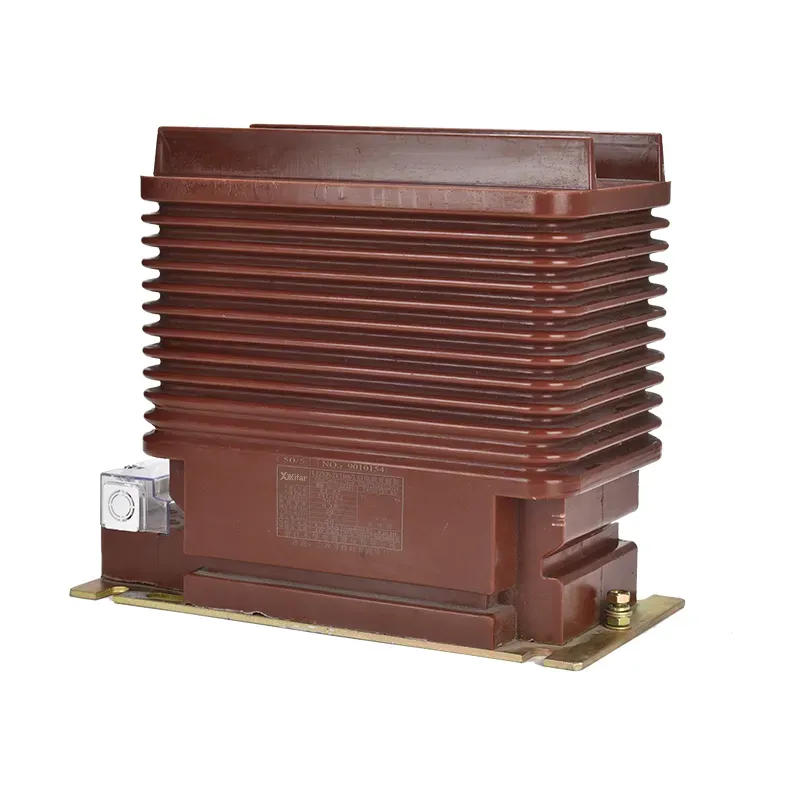

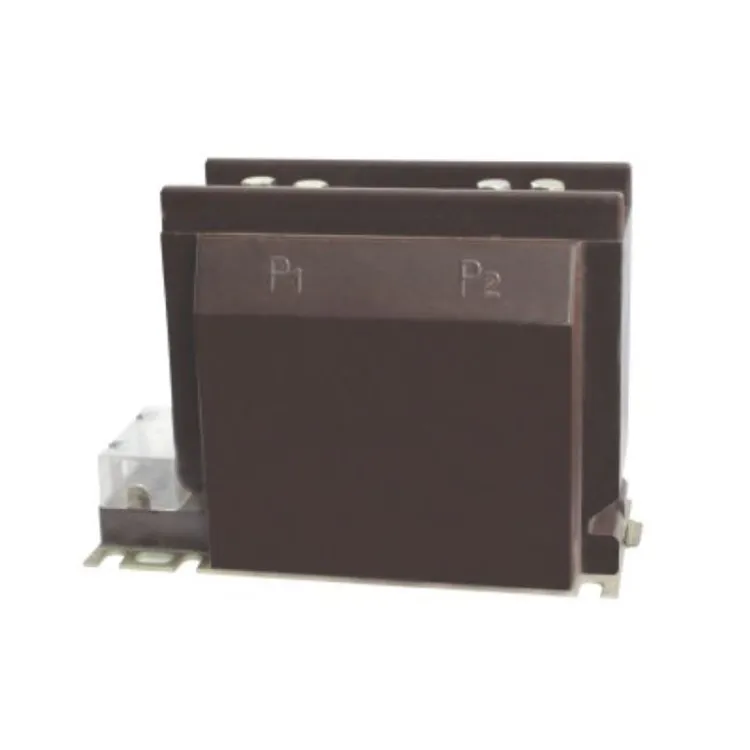

Kasalukuyang Transformer Ct 200 300 500 800 5a

Ang kasalukuyang transformer ct na may pangunahing mga rating na 200 A, 300 A, 500 A, at 800 A at isang karaniwang 5 A pangalawang output ay idinisenyo para sa maaasahang kasalukuyang pagsukat at mga aplikasyon ng proteksyon sa 10 hanggang 35 kv na antas ng boltahe na mga sistema ng kapangyarihan.

Ang bawat kasalukuyang transpormer ct 200 300 500 800 5a ay gumagamit ng isang precision wound na copper conductor at isang solidong kalidad na magnetic core upang mapanatili ang isang mahusay na pagganap sa tumpak na ratio sa buong saklaw ng operating. Ang kasalukuyang transpormer ct 200 300 500 800 5a ay itinayo upang maghatid ng matatag na pangalawang output sa ilalim ng iba't ibang kondisyon ng pagkarga, upang gawing angkop ang mga ito para sa parehong mga circuit ng pagsukat at proteksyon.

Ang pabahay ay ginawa mula sa matibay, flame retardant insulating material na nag-aalok ng mahusay na pagtutol sa moisture at stress sa kapaligiran. Ang compact na disenyo ay nagbibigay-daan sa madaling pag-install sa mga switchgear panel, control cabinet, at power distribution board.

Teknikal na Pagtutukoy:

FAQ ng Produkto:

Q: Ano ang ibig sabihin ng CT ratio tulad ng 200/5A sa kasalukuyang transformer ct 200 300 500 800 5a?

A: sa isang kasalukuyang transpormer ct 200 300 500 800 5a, ang isang CT ratio na 200/5A ay nangangahulugan na kapag ang 200 amperes ay dumaloy sa pangunahing konduktor, ang pangalawang paikot-ikot ay naghahatid ng 5 amperes. Ang parehong prinsipyo ay nalalapat sa iba pang mga ratios: 300/5A, 500/5A, 800/5A, atbp. Tinitiyak ng ratio na ang malalaking pangunahing agos ay maaaring bawasan sa isang standardized pangalawang halaga para sa ligtas na pagsukat at proteksyon.

Q: Paano ko pipiliin ang tamang CT ratio?

A: Dapat piliin ang CT ratio ayon sa maximum load current ng system. Halimbawa, kung ang iyong feeder ay karaniwang nagdadala ng 180 A na may paminsan-minsang mga peak hanggang 220 A, ang isang 200/5A CT ay magiging angkop. Kung ang kasalukuyang ay inaasahang aabot sa 450 hanggang 500 A, kung gayon ang isang 500/5A CT ay magiging mas angkop. Ang layunin ay upang maiwasan ang parehong labis na sukat, na nagpapababa ng katumpakan sa mababang pagkarga, at sa ilalim ng laki, na nanganganib sa saturation.

T: Anong mga klase ng katumpakan ang magagamit para sa kasalukuyang transformer ct 200 300 500 800 5a?

A: Para sa mga layunin ng pagsukat, kasama sa mga karaniwang klase ang 0.2, 0.2S, 0.5, at 0.5S. Para sa proteksyon, ang mga karaniwang klase ay 5P10, 10P10, o 10P20. Ang kinakailangang klase ay nakasalalay sa kung ang CT ay gagamitin para sa pagsukat ng kita, pangkalahatang pagsubaybay, o mga relay ng proteksyon.
