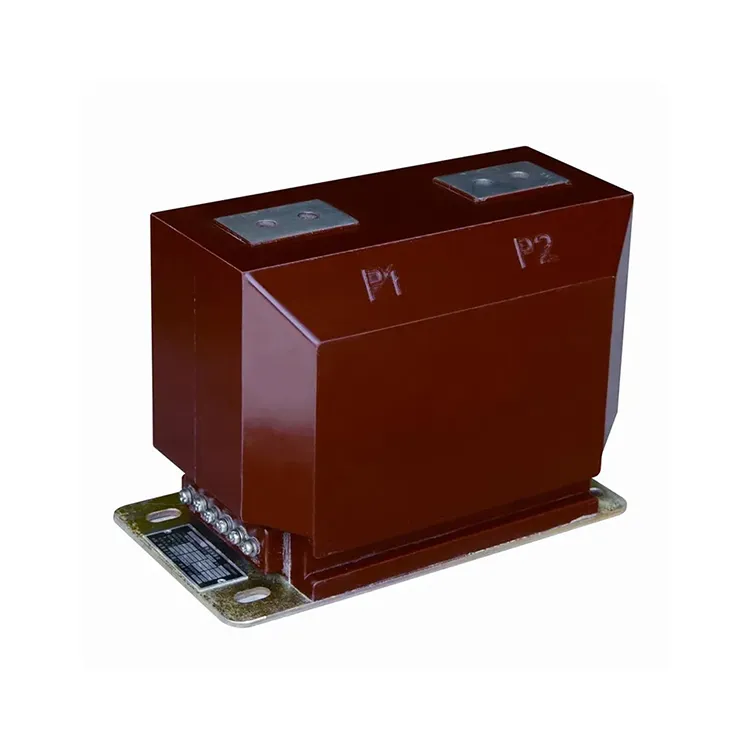

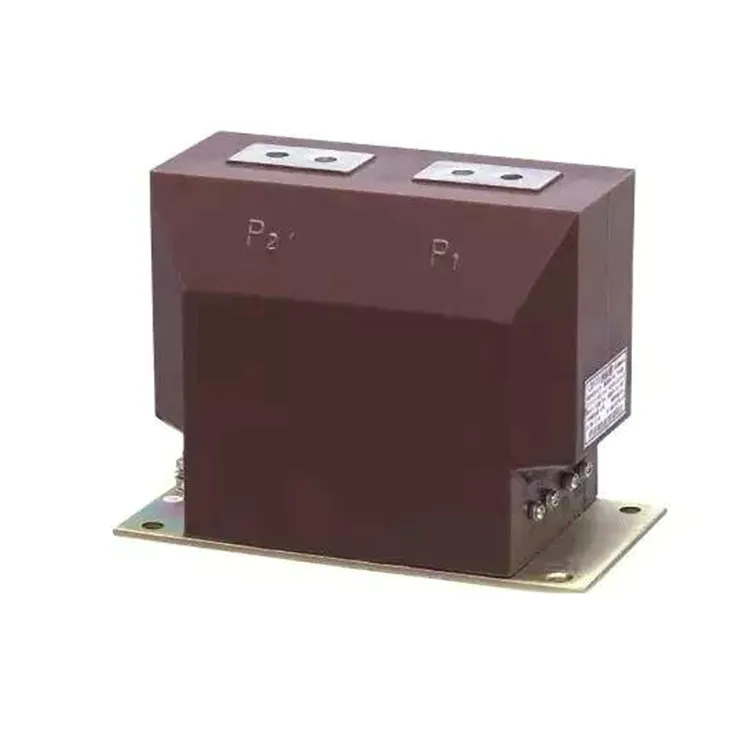

Resin Cast Electrical Ct Current Transformer

Ang resin cast electrical ct current transformer ay isang panloob, epoxy resin, vacuum cast, post type unit na idinisenyo para sa 10kv voltage level power system na may rate na frequency na 50 Hz. Pangunahing ginagamit ito para sa kasalukuyang pagsukat, pagsukat ng enerhiya, at pag-relay ng proteksiyon.

Ang resin cast electrical ct current transformer ay gumagamit ng isang ganap na nakapaloob na epoxy resin casting na proseso, kung saan ang core ay ginawa mula sa mataas na grade magnetic material, at ang pangunahin at pangalawang coils kasama ang core ay naka-embed sa resin. Ang konstruksiyon na ito ay nagbibigay ng mahusay na pagganap sa pagkakabukod, moisture resistance, at polusyon. Ang ibabaw ng isang resin cast electrical ct current transformer ay hindi nangangailangan ng karagdagang patong, at ang kasalukuyang transpormer ay maaaring mai-install sa maraming posisyon.

Sinasaklaw ng hanay ang parehong mga klase sa pagsukat, tulad ng 0.2S at 0.5S, at mga klase ng proteksyon, tulad ng 10P10 at 10P20. Ang isang multi ratio na disenyo ay magagamit sa isang resin cast electrical ct current transformer, upang gawin itong mahusay na angkop para sa paggamit sa metal clad electrical panel.

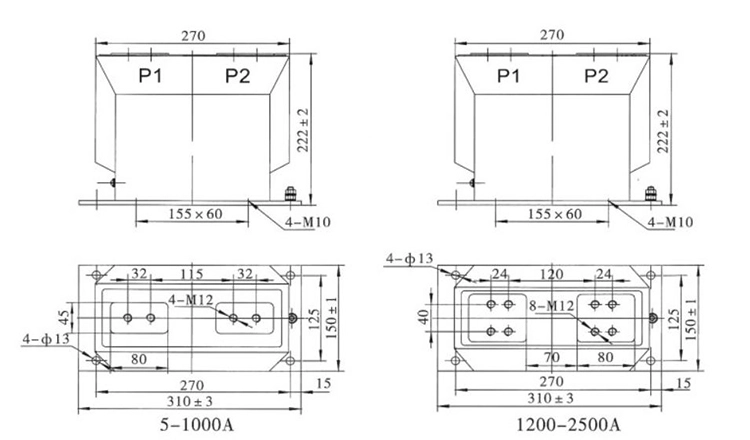

Teknikal na Pagtutukoy:

FAQ ng Produkto:

Q: Anong mga teknikal na parameter ang dapat suriin kapag pumipili ng resin cast electrical ct current transformer?

A: ang mga sumusunod na pangunahing parameter ay dapat suriin kapag pumipili:

1. Klase ng katumpakan: Para sa pagsukat/pagsukat (hal. 0.2s o 0.5) at mga layunin ng proteksyon (hal. 10P10, 5P10, atbp.).

2.Rated pangunahing kasalukuyang at pangalawang kasalukuyang (ang pagbabagong-anyo ratio).

3.Short time thermal current (Ith) at short time current withstanding capacity (para sa mga kundisyon ng fault).

4. Mga antas ng pagkakabukod (boltahe makatiis, impulse boltahe rating, atbp.).

5. Mga pagpapaubaya sa kapaligiran: Saklaw ng temperatura, altitude, halumigmig, antas ng polusyon.

6.Burden: ang VA load sa pangalawa ay dapat magmaneho nang hindi nakakasira ng katumpakan.

Q: Sa anong mga kapaligiran o mga aplikasyon ang resin cast electrical ct current transformers ay angkop na angkop?

A: ang sumusunod na kapaligiran o aplikasyon ay angkop para sa isang resin cast electrical ct current transformer:

1. Panloob na switchgear, kung saan limitado ang espasyo at mahalaga ang pagkakabukod.

2. Sa malupit o maruming kapaligiran (alikabok, kahalumigmigan, mga kemikal) kung saan ang mga bukas na bahagi o langis ay maaaring masira.

3. Sa mga circuit ng pagsukat at proteksyon na nangangailangan ng matatag, tumpak na pagsukat sa mahabang panahon.

4.Applications kung saan ang mababang maintenance at mataas na pagiging maaasahan ay mahalaga.
