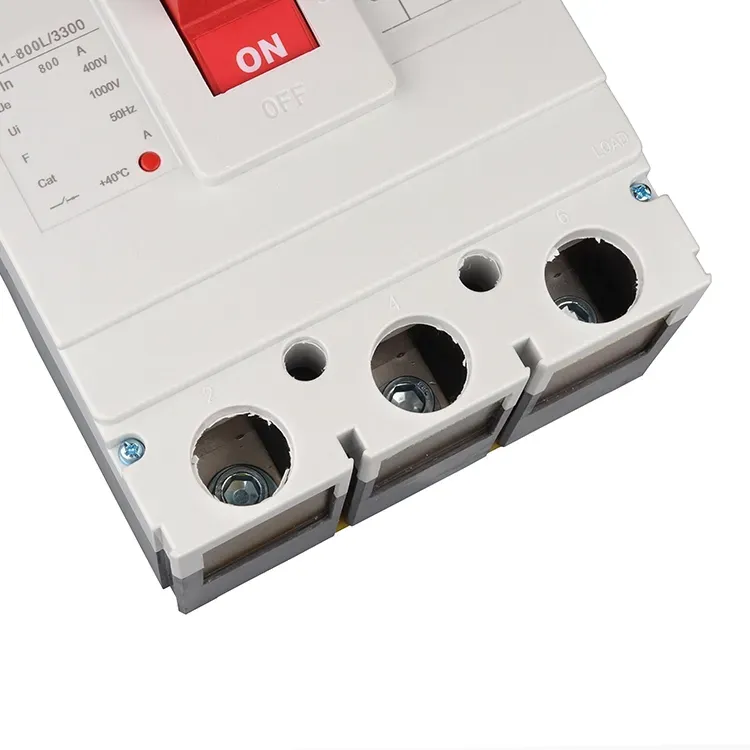

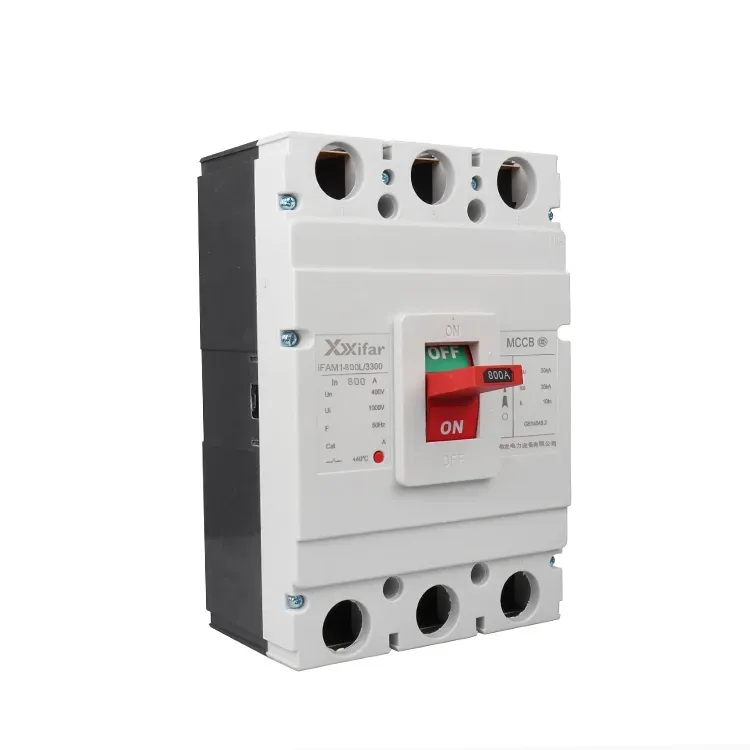

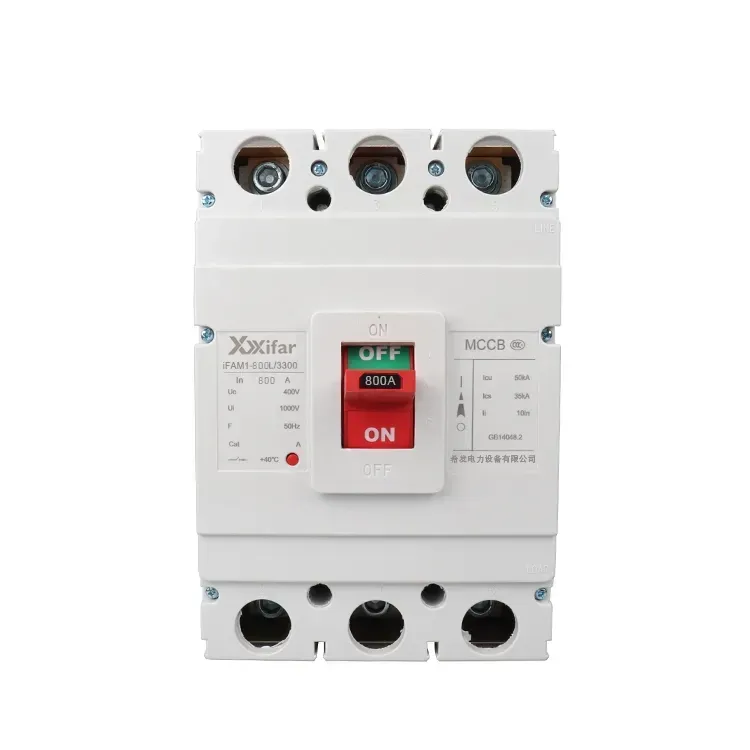

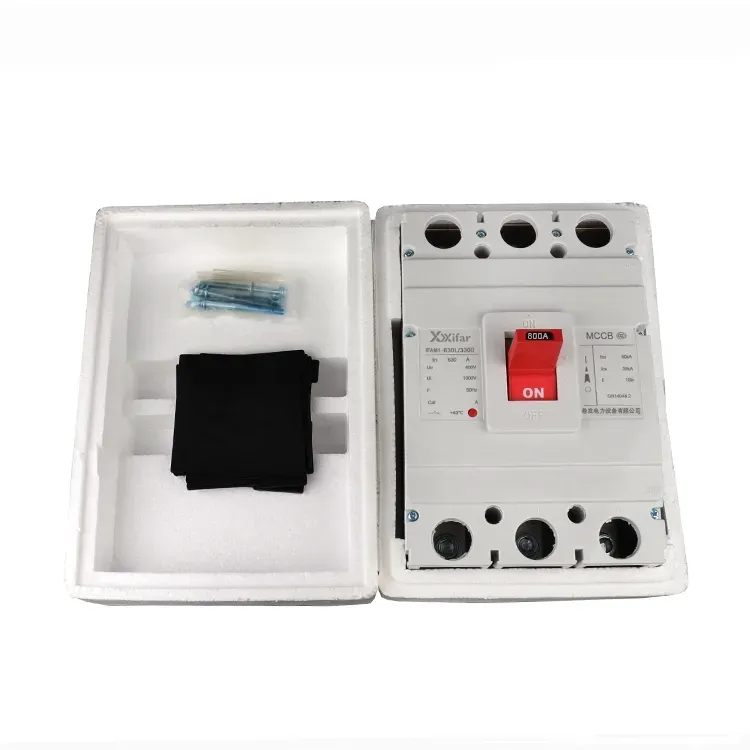

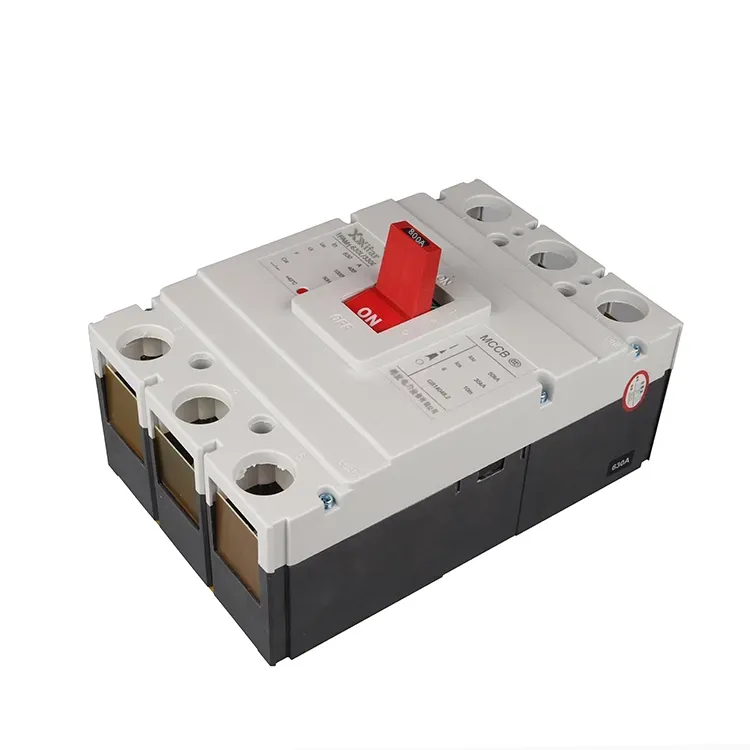

800 Amp 4pole Electric Mccb Molded Case Circuit Breake

Ang isang 800 amp 4pole electric mccb molded case circuit breaker ay maaaring magbigay ng thermal magnetic trip unit o electronic trip unit upang matugunan ang iba't ibang pangangailangan ng kliyente. Higit pa, ang expansion unit, gaya ng undervoltage trip coil, residual current device at motor protection unit, ay nagbibigay-daan sa isang 800 amp 4pole electric mccb molded case circuit breaker na makamit ang higit pang function para matugunan ang demand ng application. Ang pagpapaandar ng proteksyon sa pagpapakilala ay ipinapakita tulad ng nasa ibaba.

Mga function ng proteksyon ng thermal magnetic trip units:

1. Proteksyon sa sobrang karga:

Kapag lumampas ang circuit current sa na-rate na value, ang bimetal strip ng isang 800 amp 4pole electric mccb molded case circuit breaker ay umiinit at yumuyuko, na nagpapaandar sa mekanismo ng biyahe. Ang tripping time ay inversely proportional sa square ng current.

2. Proteksyon ng short circuit:

Sa kaganapan ng isang maikling circuit, ang isang mataas na fault current ay bumubuo ng electromagnetic na puwersa, na nagtutulak sa mekanismo ng biyahe upang gumana halos kaagad.

Kaya, ang thermal magnetic 800A 4 pole MCCBs ay karaniwang nagbibigay ng dalawang yugto ng proteksyon, na matagal na pagkaantala ng proteksyon at agarang proteksyon. Tinatawag din itong hindi pumipili na uri.

Mga function ng proteksyon ng mga electronic trip unit

1. Proteksyon sa sobrang karga:

Ang isang microprocessor sa isang 800 amp 4pole electric mccb molded case circuit breaker ay patuloy na sinusubaybayan at kinakalkula ang circuit current upang makapaghatid ng tumpak na proteksyon.

2. Proteksyon ng short circuit:

Ang isang preset na pagkaantala sa isang 800 amp 4pole electric mccb molded case circuit breaker ay inilalapat sa panahon ng short circuit na kundisyon upang makuha ang selectivity.

3. Proteksyon ng short circuit:

Sa ilalim ng malubhang kundisyon ng fault, ang 800 amp 4pole electric mccb molded case circuit breaker ay walang pagkaantala upang ihiwalay ang circuit.

4. Proteksyon ng ground fault:

Dinisenyo ito para makita at matakpan ang mga ground fault current sa isang 800 amp 4pole electric mccb molded case circuit breaker.

Kaya, ang isang electronic 800A 4P MCCBs ay karaniwang nagbibigay ng apat na yugto ng proteksyon, na matagal na pagkaantala ng proteksyon, maikling oras na pagkaantala, agarang proteksyon, at proteksyon sa ground fault. Ang electronic 800A 4P MCCB ay tinatawag ding selective type na MCCB.

Karagdagang mga tampok ng proteksyon:

1. Proteksyon sa undervoltage:

Ang isang 800 amp 4pole electric mccb molded case circuit breaker ay maaari ding nilagyan ng undervoltage release na awtomatikong nagtutulak sa 800A mold case circuit breaker kapag ang supply boltahe ay bumaba sa ilalim ng tinukoy na threshold.

2. Ang natitirang kasalukuyang proteksyon:

Ang ilang partikular na bersyon, gaya ng mga uri ng proteksyon sa pagtagas, ay maaaring makakita ng pagtagas sa lupa at magbigay ng proteksyon laban sa electric shock.

3. Proteksyon ng motor:

Ang mga MCCB sa proteksyon ng motor ay partikular na idinisenyo para sa mga circuit ng motor, kadalasang gumagamit ng mga katangian ng biyahe sa uri ng D upang ma-accommodate ang matataas na agos ng agos sa panahon ng pagsisimula.

800 amp 4pole electric mccb molded case circuit breaker parameter:
