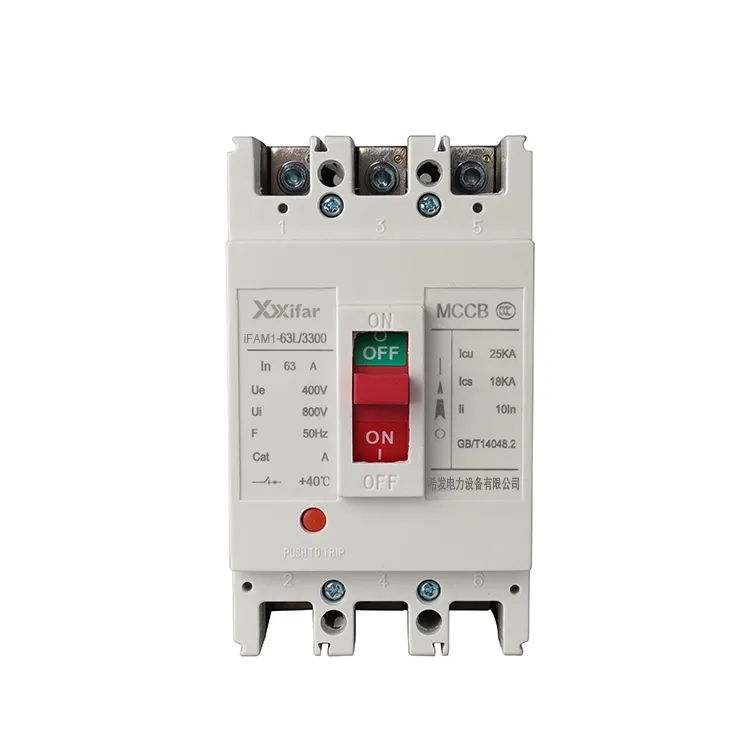

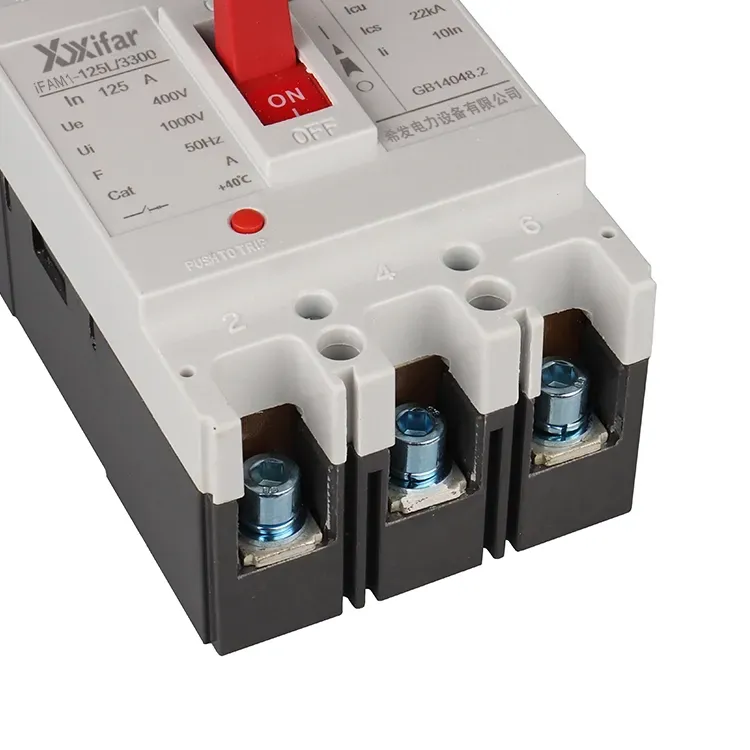

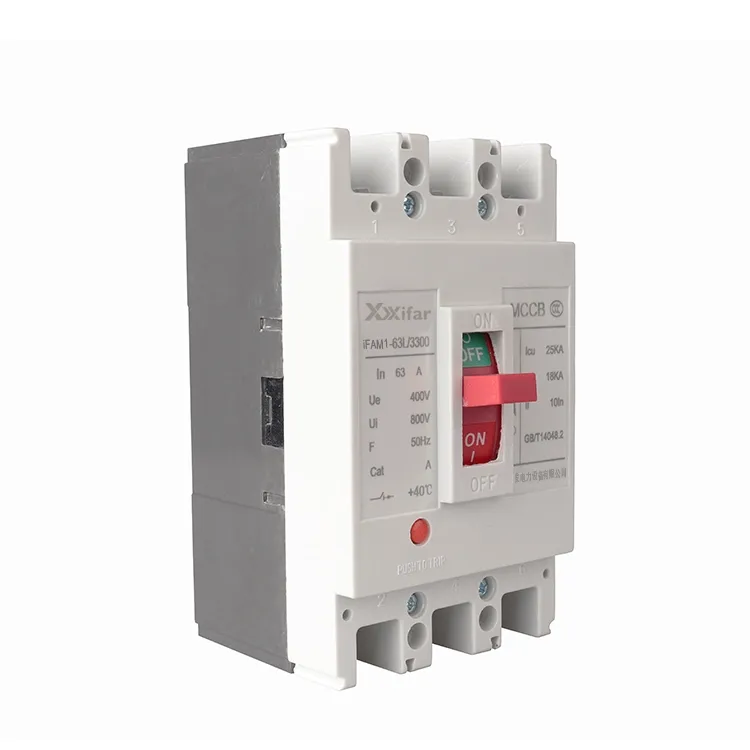

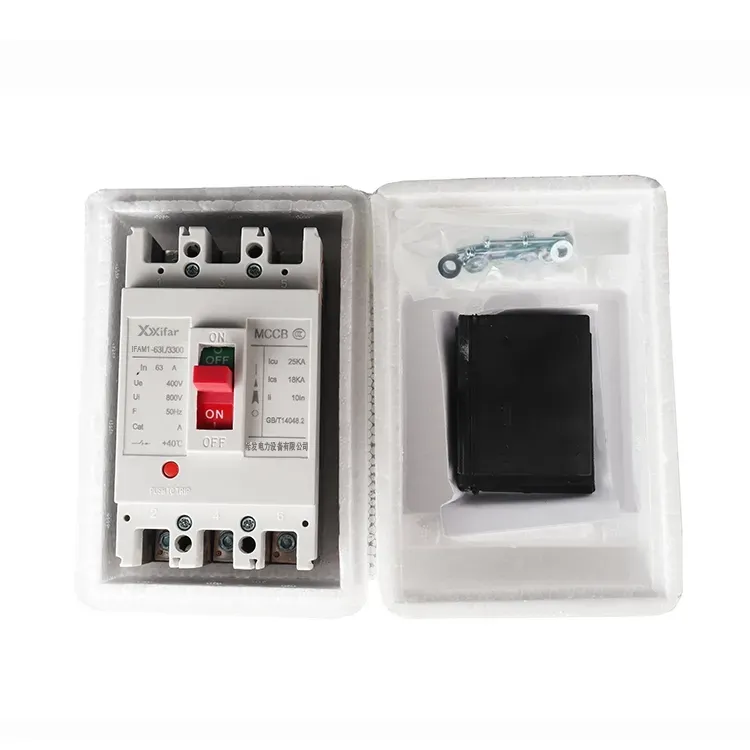

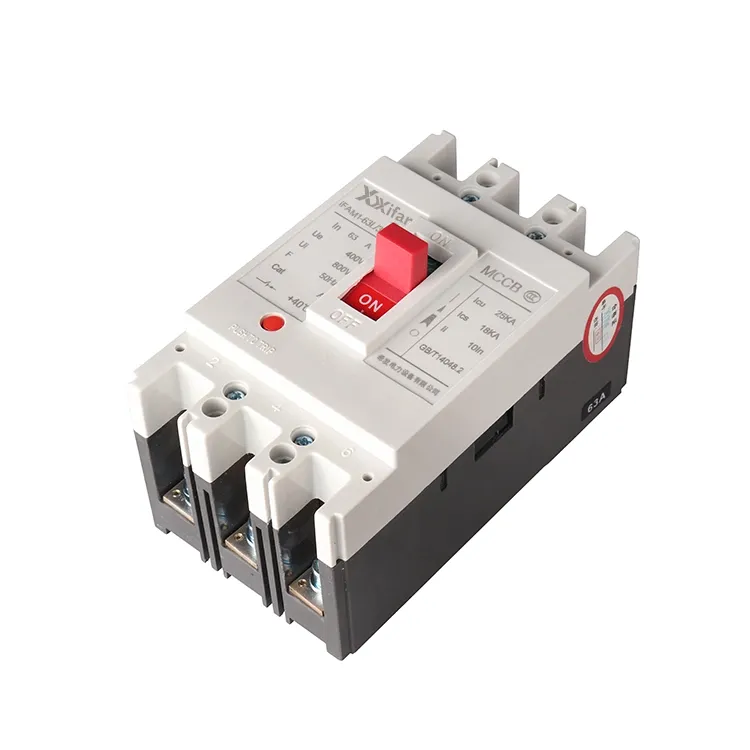

63a 4p Tpn Mccb with Auxiliary Contacts

Ang 63a 4p tpn mccb na may mga auxiliary contact ay isang molded case circuit breaker na mayroong 63A frame current at 4 na pole o 3 pole plus neural. Ang panlabas na hitsura ay medyo sarado sa pagitan ng isang 4 na poste at 3 pol e + N molded case circuit breaker. Gayunpaman, wala itong short circuit na proteksyon at overload na proteksyon sa neutral na poste ng isang 63a TPN MCCB, na nangangahulugang ang neutral na poste ay mayroon lamang function ng paghihiwalay.

Ang rate na kasalukuyang ng isang 63a 4p tpn mccb na may mga auxiliary na contact ay maaaring itakda nang mas mababa sa o katumbas ng 63A, gaya ng 10, 16, 20, 25, 32, 40, at 50 amp. Gayunpaman, mas gusto ng mga inhinyero ng elektrikal na itakda ang halaga ng kasalukuyang na-rate na mas mababa kaysa sa kasalukuyang frame sa pagdidisenyo ng power system.

Upang magdala ng mas maayos na karanasan sa pagpapatakbo, pinapayagan din ng Wenzhou Xifa Electric Power Equipment Co., Ltd. ang 63a 4p tpn mccb na may mga auxiliary contact na may maraming paraan ng operasyon, tulad ng Rotating handle at pagmamaneho ng motor.

Parameter ng Produkto:

FAQ:

Q: Ano ang function ng mga auxiliary contact sa isang 63a 4p tpn mccb na may mga auxiliary contact?

A: 1. indikasyon ng katayuan: upang ipakita ang 63a 4p tpn mccb kung nasa ON OFF man o tripped na posisyon;

2. Malayong pagmamanman at kontrol: ang mga auxiliary contact ay maaaring ikonekta upang makontrol ang 63a 4p tpn mccb, PLC, o mga alarma upang magbigay ng real time status;

3. Interlocking: ang mga auxiliary contact ay maaaring gamitin upang magkabit ng mga scheme upang makipag-ugnayan sa iba pang mga device.

T: Bukod sa mga auxiliary contact, mayroon bang iba pang mga ekstrang bahagi na maaaring i-equip sa isang 63a 4p tpn mccb?

A: 1. Shunt Trip (Shunt Release): Nagbibigay-daan sa 63a 4p tpn mccb na ma-trip nang malayuan sa pamamagitan ng paglalagay ng signal ng boltahe.

2. Undervoltage Trip (UVR / Undervoltage Release): Awtomatikong 63a 4p tpn mccb ang Biyahe kapag bumaba ang supply boltahe sa ibaba ng itinakdang antas.

3. Mga Contact ng Alarm/Signal: Nagbibigay ng electrical signal kapag bumibiyahe ang 63a 4p tpn mccb, hiwalay sa mga auxiliary contact.

4. Mechanical Interlock / Electrical Interlock: Pinipigilan ang dalawang MCCB na maging ON sa parehong oras o nagpapatupad ng isang sequence.

Q: ano ang pakinabang ng pag-install ng 63a 4p mccb kaysa sa 63a tpn mccb?

A: Sa halip na isang 63a tpn mccb, ang mga bentahe ng isang 63a 4p mccb ay maaaring maging tulad ng nasa ibaba:

1. Neutral na Proteksyon: Sa isang 4P 63a molded case circuit breaker, ang neutral pole ay mayroon ding overload at short-circuit na proteksyon, samantalang sa 3P+N ito ay karaniwang wala.

Benepisyo: Nagbibigay ng mas mataas na kaligtasan para sa mga system na may mataas o hindi balanseng neutral na alon.

2. Mas Mahusay na Kaligtasan sa mga Kondisyon ng Fault: Ang lahat ng apat na poste ay sabay-sabay na naglalakbay sa ilalim ng mga kundisyon ng fault.

Benepisyo: Binabawasan ang panganib ng neutral na overcurrent na pinsala at tinitiyak ang kumpletong pagkadiskonekta.

3. Angkop para sa Sensitive Load: Tamang-tama para sa mga data center, ospital, o kritikal na pang-industriya na application kung saan mahalaga ang neutral na proteksyon.

Benepisyo: Pinoprotektahan ang kagamitan mula sa pinsalang dulot ng neutral na labis na karga.

4. Mas Maaasahan ng System: Mga neutral na biyahe kasama ng mga phase conductor, na pumipigil sa mga nakatagong pagkakamali.

Benepisyo: Binabawasan ang maintenance at downtime na dulot ng hindi natukoy na mga neutral fault.

5. Pagsunod sa Mataas na Pamantayan sa Kaligtasan: Kadalasang kinakailangan ng ilang partikular na pamantayan o lokal na regulasyon para sa mga kritikal na pag-install.

Benepisyo: Nakakatugon sa mas mahigpit na kaligtasan at mga kinakailangan sa disenyo.
