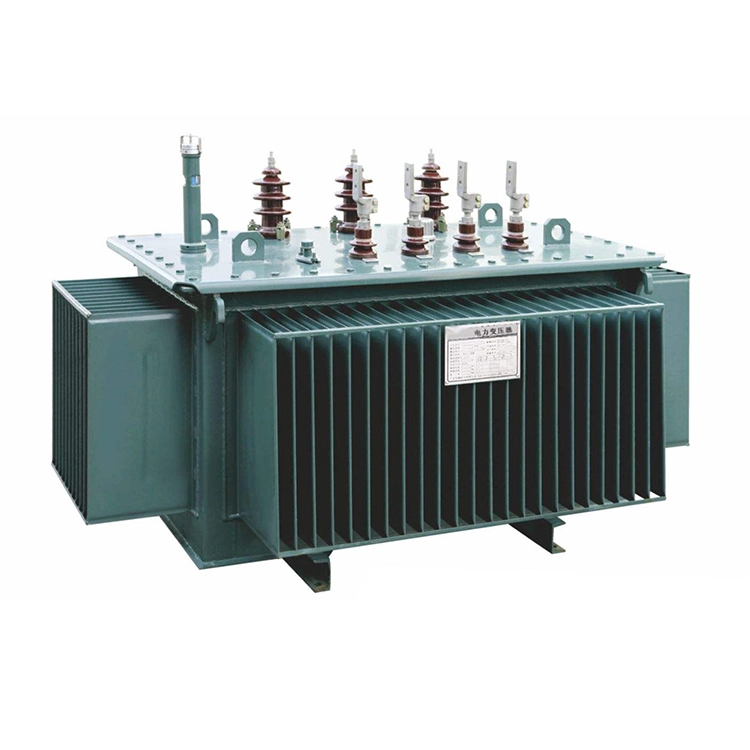

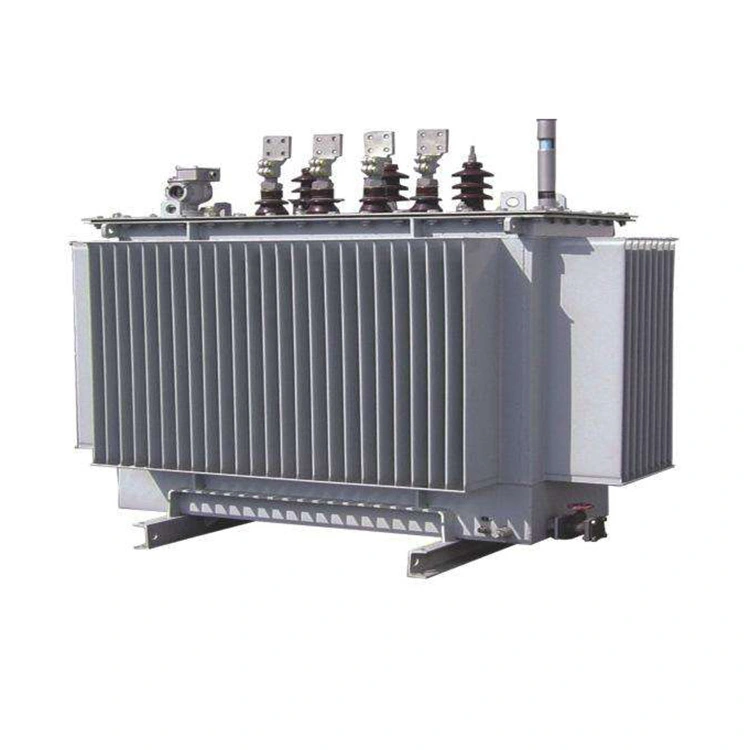

800kva Amorphous Alloy Oil Immersed Transformer

Ang 800kva amorphous alloy oil immersed transformer ay gawa sa isang bagong uri ng energy saving material. Ang core material‌ nito ay gawa sa amorphous alloy, na nagtatampok ng mataas na magnetic permeability at napakababang pagkawala ng hysteresis, na maaaring makabuluhang mapahusay ang no load energy efficiency at sumusunod sa mga pamantayan ng GB/T 20052 o IEC 60076.‌ At ang paraan ng paglamig nito ay oil immersed.

Ang sealed structure ng 800kva amorphous alloy oil immersed transformer ay nakakatulong sa moisture proof at corrosion resistant, na angkop para sa mga panlabas o panloob na substation, na may taas na ≤1000m at pagtaas ng temperatura sa kapaligiran na ≤55K.

Ang pinakamalaking bentahe ng 800kva amorphous alloy oil immersed transformer na ito ay nasa napakababang walang pagkawala ng load. Ang transformer na ito ay humigit-kumulang 300–450W (kumpara sa silicon steel sheet na humigit-kumulang 1000–1500W), na 60 hanggang 75% na mas mababa kaysa sa tradisyonal na silicon steel sheet na mga transformer. Kasabay nito, mayroon itong mababang ingay (≤55 hanggang 60 dB), malakas na overload na kapasidad, mahabang buhay, at karaniwang magagamit sa loob ng 25 hanggang 30 taon. Gayunpaman, ang gastos ay mas mataas (mga 20% hanggang 40% na mas mahal kaysa sa mga transformer ng parehong detalye na may mga sheet ng silikon na bakal).

Samakatuwid, angkop ang 800kva amorphous alloy oil immersed transformer para sa mga sitwasyong pang-industriya, komersyal o pamamahagi ng kuryente na may mga kinakailangan sa mataas na kahusayan sa enerhiya.

Teknikal na parameter:

T: Bakit ang pagkawala ng karga ng 800kva amorphous alloy oil immersed transformer ay makabuluhang mas mababa kaysa sa transformer na may parehong kapasidad na gawa sa silicon steel sheets?

A:Una, ang kapal ng amorphous alloy strip ay 20 hanggang 30 µm lamang, na humigit-kumulang isang ikasampu ng kapal ng mga kumbensyonal na silicon steel sheet (230 hanggang 350 µm). Ayon sa relasyon na ang pagkawala ng eddy kasalukuyang ay proporsyonal sa parisukat ng kapal, ang pagkawala ng kasalukuyang eddy sa 800 kVA core ay makabuluhang nabawasan. Kasabay nito, ang resistivity ng amorphous na haluang metal ay humigit-kumulang 2.5 beses na mas mataas kaysa sa mga sheet ng silikon na bakal, na higit na nagpapahina sa sirkulasyon ng kasalukuyang pagkawala sa pagitan ng mga layer kapag nagbabago ang magnetic flux.

Pangalawa, makitid ang hysteresis loop at mababa ang coercivity. Ang amorphous alloy ay may amorphous na istraktura na walang mga depekto sa hangganan ng butil, at ang paglaban ng magnetic domain flipping ay maliit. Ang coercivity ay 1/3 hanggang 1/5 lamang ng silicon steel sheets. Ito ay makabuluhang binabawasan ang enerhiya na kinakailangan para sa bawat cycle ng magnetization at lubos na binabawasan ang pagkawala ng hysteresis.

Pangatlo, ang disenyo ng nagtatrabaho magnetic flux density ay medyo mababa. Para sa 800kva amorphous alloy oil immersed transformer, ang na-rate na magnetic flux density ay karaniwang nakatakda sa 1.35 hanggang 1.45T, na mas mababa kaysa sa 1.65 hanggang 1.75T ng mga silicon steel sheet. Dahil proporsyonal ang pagkawala ng bakal sa parisukat o mas mataas na kapangyarihan ng density ng magnetic flux, ang naaangkop na pagbawas sa density ng magnetic flux ay maaaring humantong sa isang makabuluhang pagbaba sa pagkawala ng masa ng yunit.

Batay sa mga mekanismo sa itaas, ang walang pagkawala ng karga ng isang 800kva amorphous alloy oil immersed transformer sa pangkalahatan ay 30% hanggang 40% lamang ng transformer na may parehong kapasidad na may S13 o S14 grade silicon steel sheet. Ito ay partikular na angkop para sa mga sitwasyon ng pamamahagi ng kuryente kung saan ang kagamitan ay kadalasang nasa magaan na karga o naka-standby na mga kondisyon.

Amorphous Alloy Transformer sa Pagproseso

Kagamitan

Testing center

Transformer sa Pagpapadala
