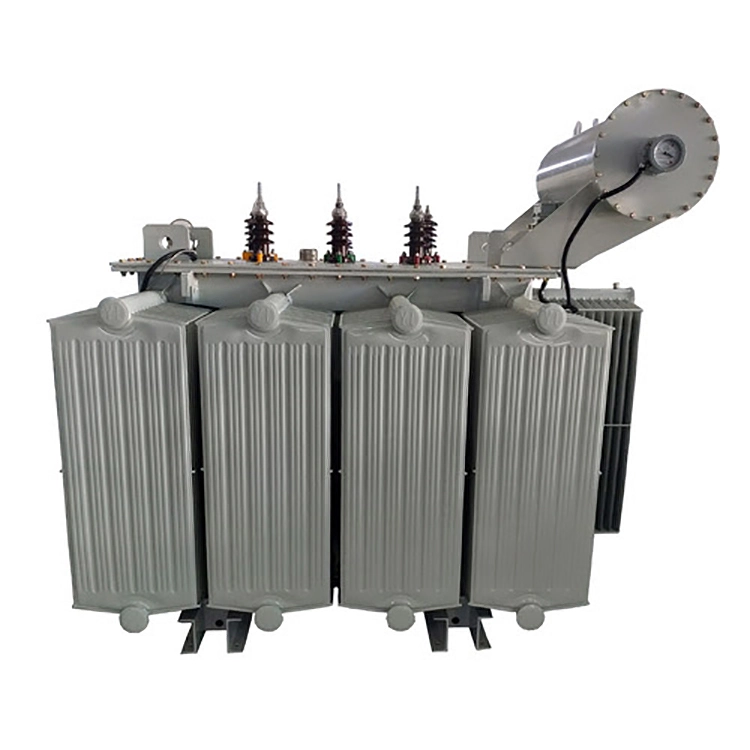

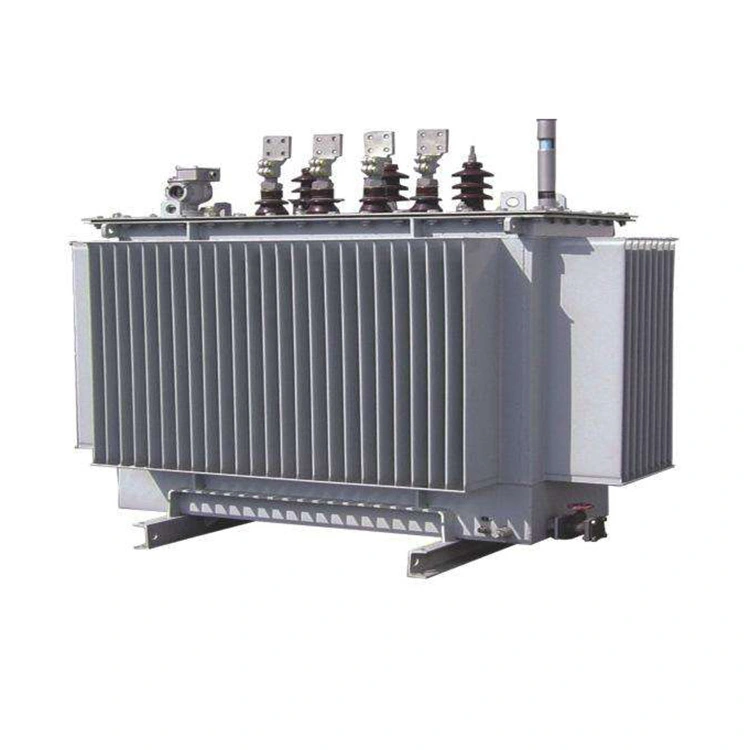

33kv 2.5 Mva Oil Immersed Amorphous Alloy Core Transformer

Ang core ng 33kv 2.5 mva oil immersed amorphous alloy core transformer ay ginawa sa pamamagitan ng closed loop winding ng iron based amorphous alloy strips. Ang pinagsamang istraktura na walang laminated air gaps ay makabuluhang binabawasan ang hysteresis at eddy current loss. Kung ikukumpara sa mga tradisyunal na silicon steel core, ang walang pagkawala ng pagkarga ay lubhang nababawasan. Ang core column at yoke ay pinagsama ng epoxy glass adhesive, na ginagawang mas malakas ang pangkalahatang higpit at epektibong pinipigilan ang operating vibration at ingay.

Ang 33kv 2.5 mva oil immersed amorphous alloy core transformer’s windings ay gumagamit ng high purity copper conductor at pinagsama sa isang multi layer insulation coating process na angkop para sa mataas voltage na kondisyon. Kasama ng pinahusay na spiral at tuluy-tuloy na interleaved winding structure, pantay na ibinabahagi nito ang winding electric field, na nagpapahusay sa insulation tolerance at resistensya sa deformation. Ang high voltage side ng 33kv 2.5 mva oil immersed amorphous alloy core transformer ay nilagyan ng ±2×2.5% na walang excitation voltage regulation gears, na maaaring tumpak na umangkop sa mga kinakailangan sa regulasyon ng mga pagbabago sa boltahe ng grid.

Ang katawan ng kahon ay nabuo sa pamamagitan ng integral welding ng corrugated steel plates. Umaasa sa adaptive heat exchange na istraktura ng corrugated shell, makakamit nito ang mahusay na natural na sirkulasyon ng paglamig ng insulating oil nang hindi nangangailangan ng panlabas na heat dissipation device, na angkop para sa pangmatagalang tuluy-tuloy na operasyon. Ang 33kv 2.5 mva oil immersed amorphous alloy core transformer ay puno ng environment friendly na mineral insulating oil alinsunod sa mga pamantayan ng IEC 296, na pinagsasama ang mahusay na thermal conductivity at insulation performance, epektibong naghihiwalay sa mga internal na live na bahagi at iniiwasan ang mga panganib sa pagkasira ng insulation.

Teknikal na parameter:

Mga Pangunahing Tampok:

1. Ultra energy saving: Gamit ang mga amorphous alloy core, ang walang load loss ay nababawasan ng humigit-kumulang 70% hanggang 80% kumpara sa tradisyonal na S9/S11 type na silicon steel sheet transformer. 33kv 2.5 mva oil immersed amorphous alloy core transformer ay partikular na angkop para sa pangmatagalang operasyon sa rural power grids at mga industriya kung saan ang load ay hindi palaging nasa full capacity.

2. Ganap na selyadong maintenance libre: Ang tangke ng langis ay gumagamit ng isang ganap na selyadong istraktura upang maiwasan ang langis mula sa pakikipag-ugnay sa hangin, pag-iwas sa insulation oil mula sa pagkabasa at pagtanda. Ang 33kv 2.5 mva oil immersed amorphous alloy core transformer ay makakamit ng 50 taon nang walang maintenance at angkop para sa malupit na panlabas na kapaligiran.

3. Mataas na pagiging maaasahan: Ang paikot-ikot na mababa ang boltahe ay binabalutan ng copper foil, habang ang mataas na boltahe na paikot-ikot ay nababalot ng tansong wire. Sa malakas na short circuit resistance at paglaban sa mga tama ng kidlat, ang istraktura ay compact,

Amorphous Alloy Transformer sa Pagproseso

Kagamitan

Testing center

Transformer sa Pagpapadala
