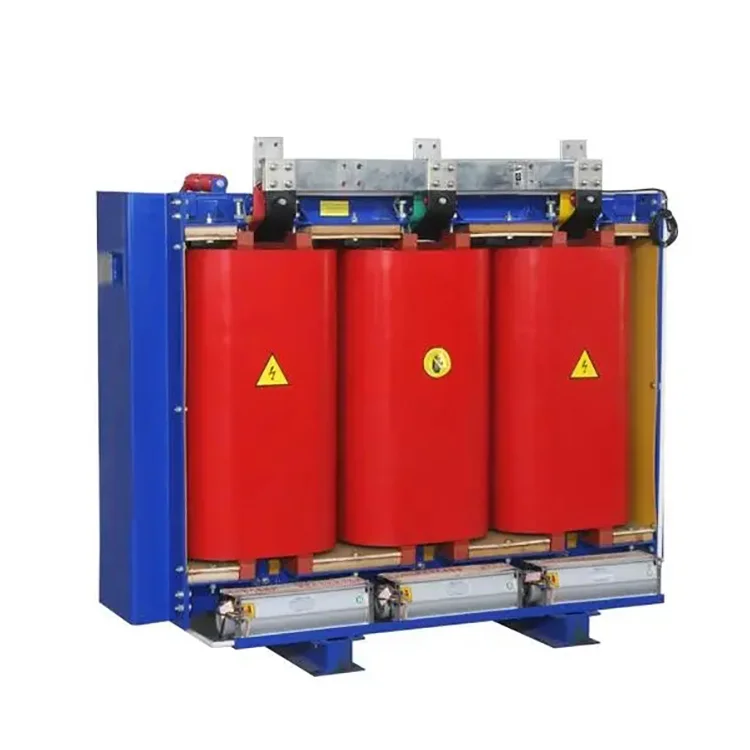

SCB9 1600 KVA 10kV Dry Type Power Transformer

Sa modernong mga network ng pamamahagi ng kuryente, ang pagpili ng tamang transpormer ay kritikal para sa kaligtasan, kahusayan, at pangmatagalang pagiging maaasahan. Para sa mga commercial complex, industriyal na planta, at matataas na gusali, ang SCB9 1600 kVA 10kV dry type power transformer ay naging pamantayan sa industriya. Sa Wenzhou Xifa Electrical Equipment Co., Ltd., dalubhasa kami sa paggawa ng high performance na dry type power transformer na nakakatugon sa mga mahigpit na hinihingi ng mga electrical grids ngayon. Idinisenyo ang transformer na ito para sa mga panloob na installation kung saan ang kaligtasan sa sunog at kalinisan sa kapaligiran ay pinakamahalaga. Hindi tulad ng oil immersed transformer, ang SCB9 1600 kVA 10kV dry type power transformer ay hindi naglalaman ng cooling oil, na inaalis ang panganib ng pagtagas, sunog, o pagsabog.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang prinsipyong gumagana ng isang SCB9 1600 kVA 10kV dry type power transformer ay nakabatay sa batas ng electromagnetic induction. Kapag ang isang alternating current ay dumadaloy sa pangunahing paikot-ikot ng transpormer, ito ay bumubuo ng nagbabagong magnetic field sa core ng bakal. Ayon sa batas ng electromagnetic induction ng Faraday, ang pagbabago ng magnetic field na ito ay nag-uudyok ng electromotive force (EMF) sa pangalawang paikot-ikot, sa gayon ay gumagawa ng boltahe na conversion. Sa partikular:

Ang pangunahing winding current ay bumubuo ng magnetic field: Habang dumadaloy ang current sa primary winding, gumagawa ito ng alternating magnetic field, na lumilikha ng magnetic flux sa loob ng iron core.

Ang magnetic flux ay nag-uudyok ng boltahe sa pangalawang paikot-ikot: Ang magnetic flux na ito ay inililipat sa pangalawang paikot-ikot sa pamamagitan ng iron core, na bumubuo ng isang electromotive force sa pangalawang paikot-ikot, na gumagawa naman ng isang output boltahe.

Pag-convert ng boltahe: Sa pamamagitan ng pagsasaayos ng ratio ng mga pagliko sa pagitan ng pangunahin at pangalawang windings, maaaring makamit ang iba't ibang mga conversion ng boltahe. Sa isang SCB9 1600 kVA 10kV dry type power transpormer, ang ratio ng mga liko ay naayos, Ang taga-disenyo ay tutukoy ng isang naaangkop na ratio ng mga liko batay sa kapasidad at ang pangunahing boltahe.

Prinsipyo ng pagwawaldas ng init: Dahil ang SCB9 1600 kVA 10kV dry type power transformer ay hindi gumagamit ng langis bilang cooling medium, umaasa sila sa air circulation para mawala ang init mula sa windings at iron core. Para sa kadahilanang ito, ang SCB9 1600 kVA 10kV dry type power transformer ay karaniwang idinisenyo na may mga ventilation opening at cooling fins, na nagbibigay-daan sa pag-alis ng init sa pamamagitan ng natural na air convection.

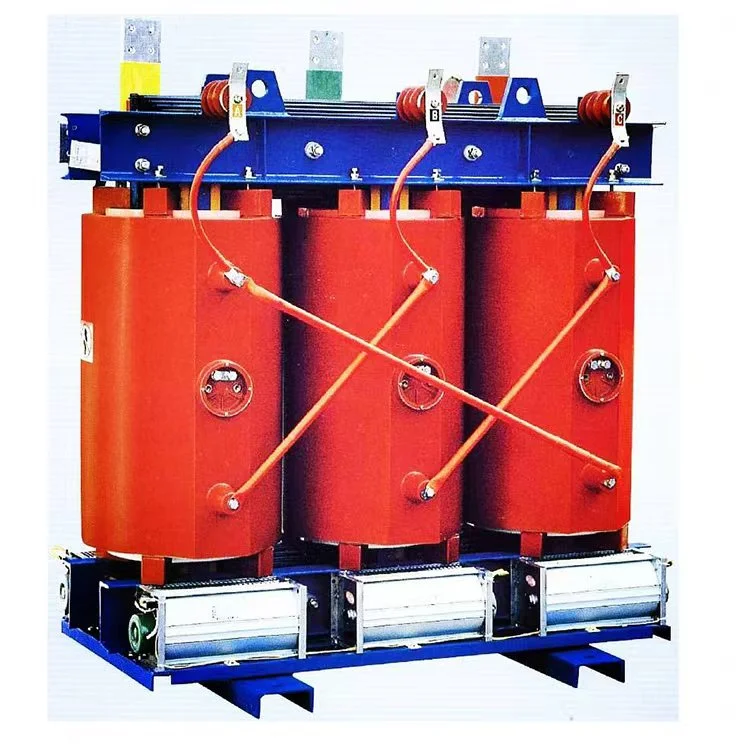

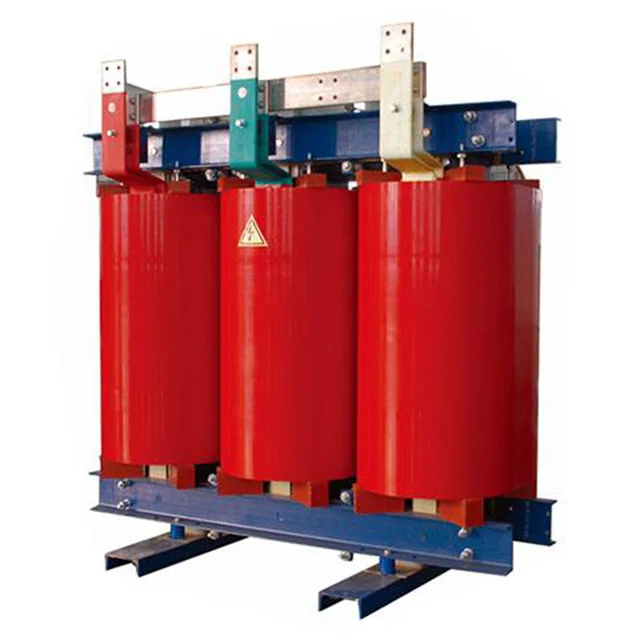

Scb9 1600 Kva 10kv Dry Type Power Transformer

Mga Parameter ng Produkto:

Pangalan	SCB9 1600 kVA 10kV dry type power transpormer
Na-rate na Kapasidad	1600kva
Pangunahing boltahe	10KV
Pangalawang boltahe	0.4/0.415 kV
Materyal na pagkakabukod	Cast dagta
Pangkat ng Vector	Dyn11 Yyn0
Pagkawala ng Walang-load (P0)	1200±15%
Nawala ang Pag-load (Pk) @ 120°C	6200±15%
Impedance Voltage (Uk)	4%
Klase ng Insulasyon	CLASS F o H
Paraan ng paglamig	ONAF ONAF
Bahagyang discharge	Wala pang 10pc
enclosure	May(IP20, Cold rolled steel o Stainless steel)/wala

Serbisyo pagkatapos ng benta ng produkto

Sa 20 taon ng karanasan sa pagmamanupaktura ng transformer sa Wenzhou Xifa Electrical Equipment Co., Ltd., wala pa kaming after-sales case na dulot ng mga isyu sa kalidad. Hangga't gumagana ang transformer sa ilalim ng normal na kondisyon ng pagkarga, ang buhay ng serbisyo nito ay 25 hanggang 30 taon

Sa ilalim ng kondisyon na walang pangmatagalang overload, ang aming SCB9 1600 kVA 10kV dry type power transformer ay may panahon ng warranty na 2 taon. Kung may anumang abnormal na sitwasyon na nangyari sa transformer, available din ang aming mga engineer 24/7 upang magbigay ng mga online na serbisyo sa paggabay.
