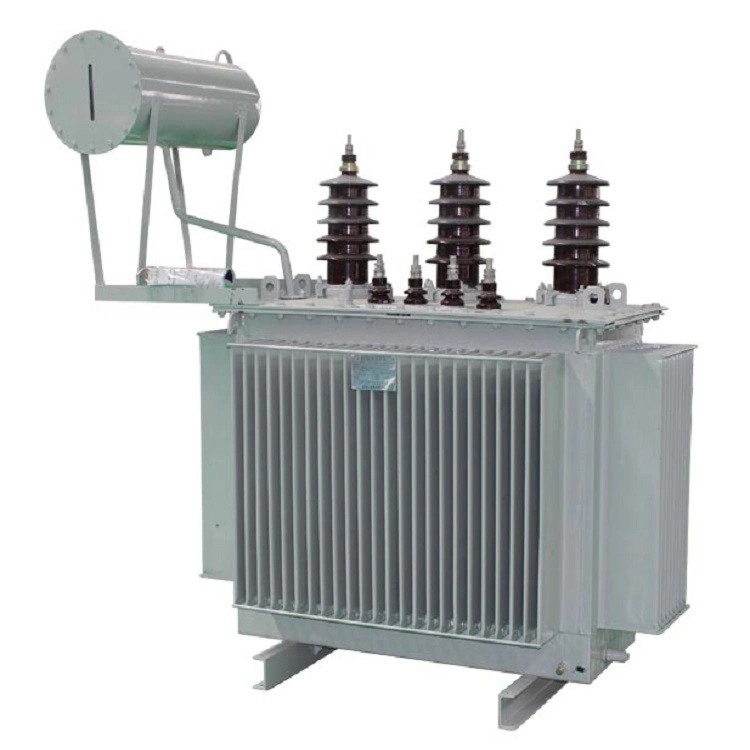

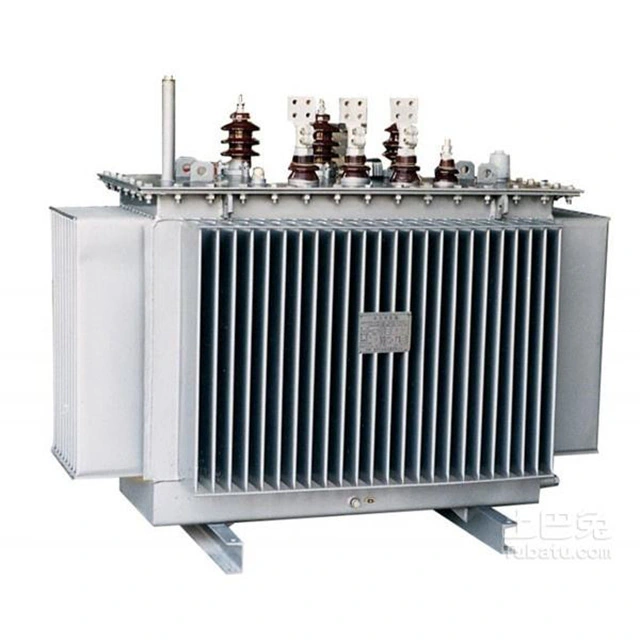

500kva Distribution Electric Power Transformer

Itinatampok ng 500kva distribution electric power transformer ang mga sumusunod na pangunahing bentahe: advanced na insulation technology para sa pinahusay na kaligtasan. Mababang operasyon ng ingay at kaunting mga kinakailangan sa pagpapanatili. Partikular itong idinisenyo para sa mahusay na operasyon sa mga komersyal at industriyal na kapaligiran, na may kapasidad na 500kVA na nag-aalok ng parehong pagiging epektibo sa gastos at pagganap sa kapaligiran.

Ang mga gumagamit ay maaaring pumili ng mga paikot-ikot na aluminyo upang makamit ang isang balanse sa pagitan ng gastos at kahusayan, o mga paikot-ikot na tanso para sa mas mahusay na kondaktibiti, mas mababang pagkalugi, at higit na paglaban sa init.

Maaaring piliin ang pagtaas ng temperatura bilang 150 ℃, 115 ℃ o 80 ℃. Ang huli ay maaaring mapabuti ang kahusayan at pahabain ang buhay ng pagkakabukod sa ilalim ng mataas na ambient na temperatura o tuluy-tuloy na pagkarga, at maaaring gumamit ng mga materyales hanggang sa 220°C o mas mataas na mga grado.

Ang mga uri ng enclosure ng 500kva distribution electric power transformer ay may kasamang ventilated na NEMA 1 enclosure na angkop para sa panloob na dry environment, NEMA 3R enclosure na may rainproof na takip na angkop para sa panlabas/mamasa-masa na kapaligiran, at ganap na nakapaloob na enclosure na angkop para sa dust proof, moisture proof, corrosive o mapanganib na mga lugar.

Teknikal na parameter:

Bakit hindi gumamit ng isang buong piraso ng silicon na bakal bilang core, sa halip na iproseso ito sa isang sheet?

Ito ay dahil ang isang tulad-sheet na core ay maaaring mabawasan ang isa pang uri ng pagkawala ng bakal na "eddy current loss". Kapag gumagana ang 500kva distribution electric power transformer, mayroong alternating current sa coil, at natural na nagpapalit-palit ang magnetic flux na nabubuo nito. Ang nagbabagong magnetic flux na ito ay bumubuo ng sapilitan na kasalukuyang sa iron core. Ang induced current na nabuo sa iron core ay umiikot sa isang circular pattern sa loob ng plane na patayo sa magnetic flux, kaya tinatawag itong eddy current. Ang pagkawala ng Eddy current ay nagiging sanhi din ng pag-init ng iron core.

Upang mabawasan ang pagkawala ng eddy current, ang 500kva distribution electric power transformer's iron core ay ginawa sa pamamagitan ng pagsasalansan ng magkaparehong insulated na silicon steel sheet, upang ang eddy current ay dumadaloy sa isang makitid, pinahabang circuit sa pamamagitan ng isang mas maliit na cross section, at sa gayon ay tumataas ang resistensya sa eddy current path. Kasabay nito, ang silikon sa silikon na bakal ay nagpapataas ng resistivity ng materyal, na gumaganap din ng isang papel sa pagbabawas ng eddy current.

Para sa 500kva distribution na mga electric power transformer core, sa pangkalahatan, 0.35mm makapal na cold rolled silicon steel sheet ang pinipili. Ayon sa laki ng kinakailangang core, ito ay pinutol sa mahabang sheet. Sa teorya, upang mabawasan ang eddy current, mas manipis ang silicon steel sheet at mas makitid ang magkakapatong na sheet strips, mas maganda ang epekto. Hindi lamang nito binabawasan ang pagkawala ng kasalukuyang eddy, pinabababa ang pagtaas ng temperatura, ngunit nai-save din ang materyal ng mga sheet ng silikon na bakal.

Gayunpaman, kapag gumagawa ng mga core ng transpormer ng silicon steel sheet, hindi lamang ito nakabatay sa nabanggit na paborableng mga salik, dahil ang paggawa ng iron core sa ganitong paraan ay lubos na magpapataas ng oras ng pagtatrabaho at makakabawas sa epektibong cross section ng iron core. Samakatuwid, kapag gumagawa ng mga core ng transpormer na may mga sheet ng bakal na silikon, kinakailangang isaalang-alang ang partikular na sitwasyon, timbangin ang mga kalamangan at kahinaan, at piliin ang pinakamainam na sukat.
