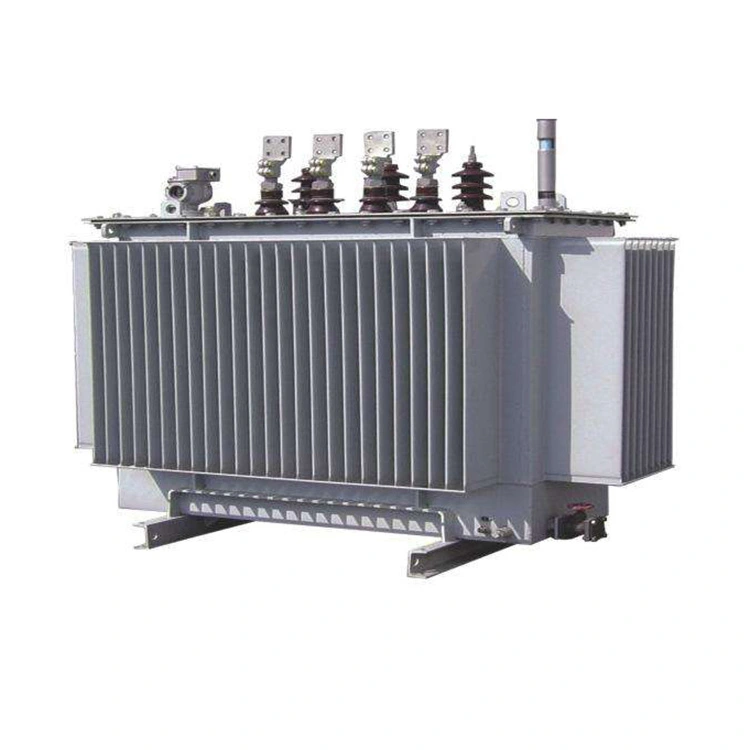

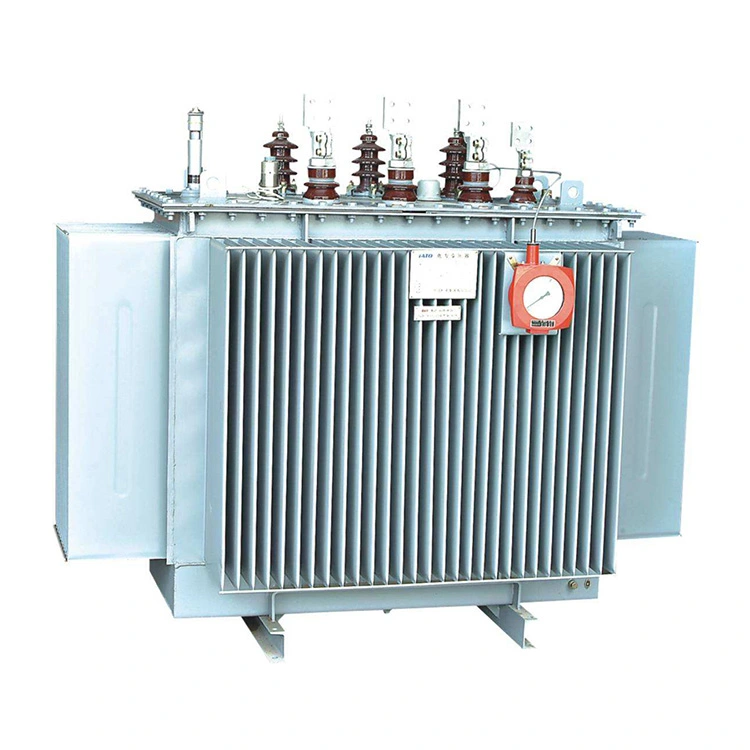

11kv 1000 Kva sa Load Tap Change Power Transformer

Ang core ng 11kv 1000 kva sa load tap change power transformer ay lahat ay gumagamit ng mataas na kalidad na grain oriented cold-rolled silicon steel sheets. Ang istraktura ay ganap na hilig at walang mga butas, at ang core ay multi-level stepped na hugis, na may tatlo o limang tahi. Ang pagkawala ng hangin at ang ingay ay mababa. Ang pinagsamang core ay direktang pinagsama gamit ang mga espesyal na kagamitan, nang walang mga tahi , binabawasan ang magnetic resistance at nagreresulta sa mababang pagkawala ng hangin.

Gumagamit ang windings ng mataas na kalidad na copper wire. Ginagawa ang mga ito sa pamamagitan ng pagguhit ng oxygen free copper rods o copper coils. Kasama sa mga anyo nito ang cylindrical, bagong spiral, at mga split type, atbp, na nagsisiguro na ang 11kv 1000 kva sa load tap change power transformer ay may sapat na lakas ng kuryente, mekanikal na lakas, at kapasidad sa pag-alis ng init.

Ang tangke ng langis ay gawa sa mga de-kalidad na steel plate na pinagsasama-sama. Ang mga bahagi ng heat dissipation ay gumagamit ng mga chip type heat sink, expansion heat sink o corrugated oil tank. Ang tangke ng langis ay sumasailalim sa maaasahang mga pagsusuri sa sealing sa pabrika. Matapos ma-acid at ma-phosphate ang mga panloob at panlabas na ibabaw, 11kv 1000 kva sa load tap change power transformer ay pinipinturahan ng tatlong base at isang surface coating, na parehong lumalaban sa kaagnasan at eleganteng.

Teknikal na pagtutukoy:

T: Bakit ginagamit ang mga silicon steel sheet bilang core ng 11kv 1000 kva sa mga transformer ng palitan ng tap ng load?

A: Ang karaniwang mga core ng transpormer ay karaniwang gawa sa mga sheet ng bakal na silikon. Ang silikon na bakal ay isang uri ng bakal na naglalaman ng silikon, na may nilalamang silikon mula 0.8% hanggang 4.8%. Ang paggamit ng silicon steel bilang core ng isang transpormer ay dahil ang silicon steel mismo ay isang mataas na magnetic na materyal. Sa isang energized coil, maaari itong makabuo ng isang malaking magnetic induction intensity, sa gayon ay binabawasan ang volume ng transpormer.

Alam namin na sa katotohanan, ang 11kv 1000 kva sa load tap change power transformer ay gumagana sa ilalim ng alternating current na kondisyon. Ang pagkawala ng kuryente ay hindi lamang nangyayari sa paglaban ng coil ngunit naroroon din sa core ng bakal dahil sa alternating electromagnetic na impluwensya. Ang pagkawala ng kuryente sa iron core ay karaniwang tinatawag na "iron loss", at ito ay sanhi ng dalawang dahilan: ang isa ay "hysteresis loss", at ang isa ay "eddy current loss".

Ang pagkawala ng hysteresis ay ang pagkawala ng bakal na nabuo ng core sa panahon ng magnetization dahil sa hysteresis phenomenon. Ang magnitude ng pagkawala na ito ay proporsyonal sa lugar na nakapaloob sa magnetic hysteresis loop ng materyal. Ang magnetic hysteresis loop ng silicon steel ay makitid, kaya ang paggamit nito bilang core ng isang transpormer ay nagreresulta sa mas kaunting pagkawala ng hysteresis, na makabuluhang binabawasan ang antas ng pag-init.

Samantala, dahil sa pagkakaroon ng mga elemento ng silikon, ang bakal na silikon ay maaaring makabuluhang tumaas ang resistivity ng iron core na materyal, na epektibong pinipigilan ang sapilitan na eddy currents na nabuo ng alternating magnetic field sa loob ng iron core, at lubos na binabawasan ang mga pagkalugi ng eddy current.

Ang nakalamina at nakasalansan na istraktura ng mga silicon steel sheet, na sinamahan ng sarili nitong mababang pagkawala ng mga katangian, ay nagbibigay-daan sa 11kv 1000 kva on load tap change power transformer iron core na magkaroon ng mas mababang pagtaas ng temperatura sa ilalim ng mga kondisyon ng power frequency AC, at gumana nang mas mahusay at matatag.
