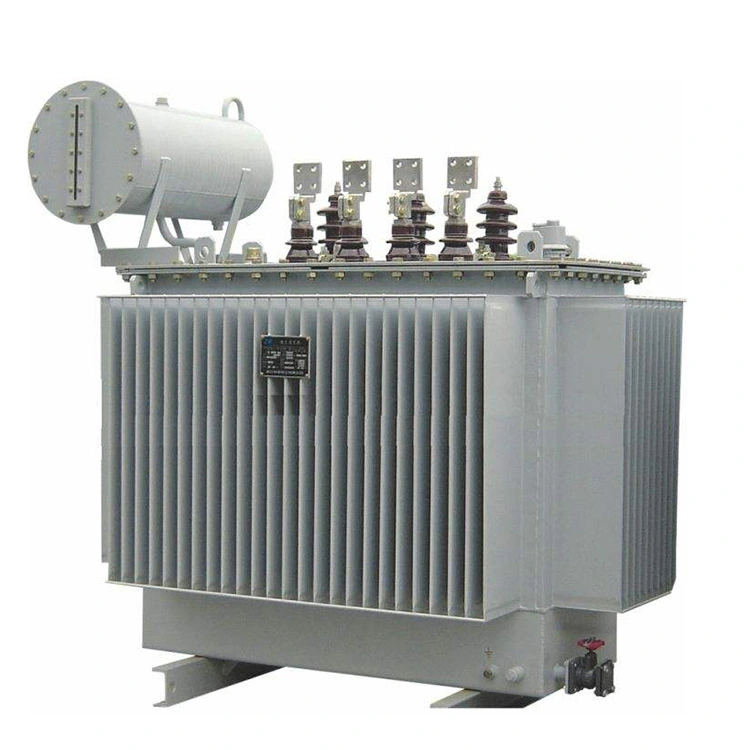

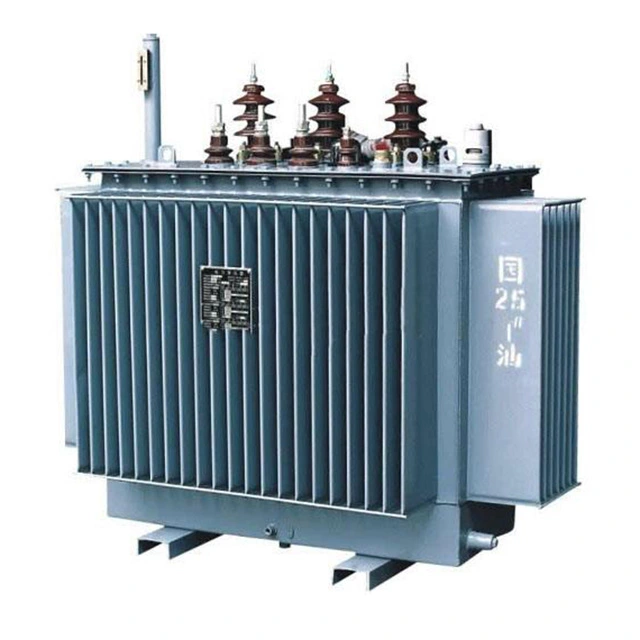

Electric 3 Phase 10kv 400kva Power Transformer

Ang Electric 3 Phase 10kv 400kva Power Transformer ay pangunahing binubuo ng mga bahagi gaya ng core, windings, tangke ng langis, cooling device at protection device. Ang lahat ng mga core ay gumagamit ng isang pangunahing uri ng istraktura, at kadalasan ang pangunahing uri ng istraktura ay gumagamit ng magkakapatong na proseso ng pagpupulong. Ang mga windings ay ang circuit na bahagi ng three phase power transformer.

Ang mataas at mababang boltahe na bushing ng 3 phase 10kv 400kva power transformer ay mga porcelain insulated tube na naglalaman ng mga conductor. Ginagamit ang mga ito para sa pag-aayos at pag-insulate ng koneksyon at mga lead-out na dulo ng pangunahin at pangalawang windings ng transpormer.

Ang tangke ng langis ay binubuo ng isang katawan ng tangke, isang takip ng tangke, isang aparato sa pag-alis ng init at isang balbula sa paglabas ng langis. Ang mga pangunahing tungkulin nito ay upang isama ang transpormer sa isang buo at upang magbigay ng pagwawaldas ng init. Sa loob ay mga windings, isang core at transpormer na langis.

Ang langis ng 3 phase 10kv 400kva power transformer ay hindi lamang may mga function ng circulating cooling at heat dissipation, ngunit mayroon ding insulating effect. Mayroong isang tiyak na distansya sa pagitan ng mga windings at katawan ng tangke (mga dingding ng tangke at ilalim ng tangke), na nakahiwalay sa pamamagitan ng insulating layer ng langis sa tangke.

Explosion proof pipe, ang function nito ay upang maiwasan ang mga aksidente sa pagsabog sa fuel tank. Ang tap changer ay ginagamit upang baguhin ang bilang ng mga pagliko sa mga windings ng transpormer upang ayusin ang output boltahe ng transpormer. Ang paraan sa pamamagitan ng 3 phase 10kv 400kva power transformer ay nagre-regulate ng boltahe ay ang pag-set ng mga gripo sa isa sa mga windings nito, upang alisin o magdagdag ng isang bahagi ng mga pagliko sa winding, sa gayon ay binabago ang bilang ng mga pagliko at naabot ang layunin ng pagbabago ng ratio ng boltahe.

Teknikal na parameter:

Q:Paano ang core ng 3 phase 10kv 400kva power transformer nakakawala ng init?

A: Sa normal na operasyon ng isang transpormer, ang core ay bumubuo ng init dahil sa pagkawala ng bakal. Kung mas malaki ang bigat at dami ng core, mas maraming init ang nagagawa nito. Ang temperatura ng langis ng transpormer sa itaas ng 95 degrees ay madaling kapitan ng pagtanda, kaya ang temperatura sa ibabaw ng core ay dapat panatilihin sa ibaba ng temperatura na ito hangga't maaari. Nangangailangan ito ng istraktura ng heat dissipation ng core upang mabilis na mawala ang init ng core. Ang istraktura ng pagwawaldas ng init ay pangunahing upang madagdagan ang ibabaw ng pagwawaldas ng init ng core. Ang pagwawaldas ng init ng core ay pangunahing kasama ang oil channel heat dissipation at air channel heat dissipation ng core.

Sa malaking kapasidad na oil immersed transformer, kadalasang itinatakda ang mga channel ng langis sa pagitan ng mga lamination ng core upang mapahusay ang epekto ng pag-alis ng init. Ang mga channel ng langis ay may dalawang uri: ang isa ay parallel sa silicon steel sheets, at ang isa ay patayo sa steel sheets. Ang huling pag-aayos ay may mas mahusay na epekto sa pagwawaldas ng init, ngunit ang istraktura ay mas kumplikado.

Sa mga dry type na transformer, ang core ay pinalamig ng hangin. Upang matiyak na ang temperatura ng core ay hindi lalampas sa pinahihintulutang halaga, ang mga channel ng hangin ay madalas na naka-install sa mga haligi ng iron core at mga pamatok.
