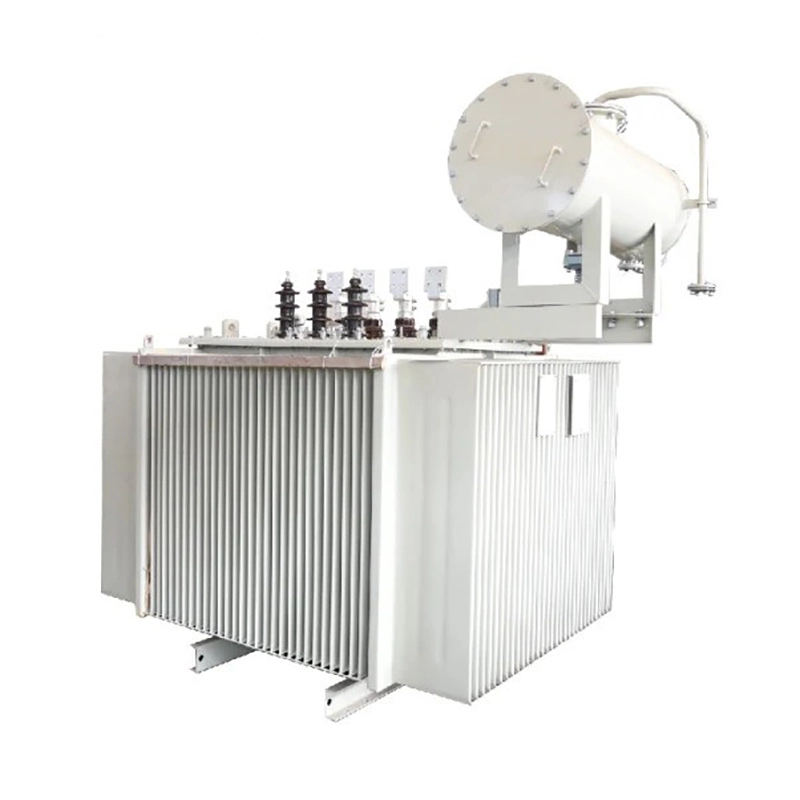

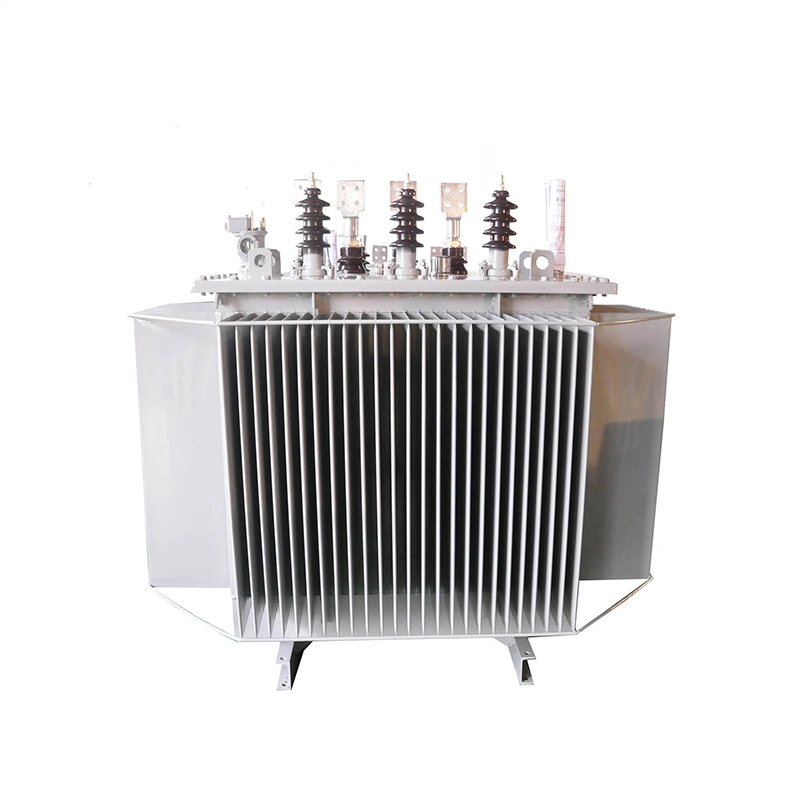

22kv Power Transformer 1000kva Oil Immersed

Ang core ng 22kv power transformer 1000kva oil immersed ay gawa sa high magnetic absorption grain oriented cold rolled ferrite magnetic core. Ang core ay may ganap na hilig magkasanib na istraktura ng mga nakalamina na core. Ang core column ay may multi level stepped circular cross section, at ang yoke at ang core ay may parehong cross sectional area.

22kv power transformer 1000kva oil immersed ay may oil immersed oil tank na binubuo ng kulot na pader. Ang interior ay pinahiran ng dust-proof na pintura at ang layer ng pintura ay malakas. Ang kulot na heat sink ay may epekto sa paglamig at ang katigasan nito ay maaaring makabawi sa mga pagbabago sa timbang ng langis ng transpormer na dulot ng regulasyon ng temperatura sa kapaligiran.

Samakatuwid, ang selyadong transpormer ay walang reservoir ng langis, na binabawasan ang pangkalahatang kamag-anak na taas ng transpormer. Kapag ang 22kv power transformer 1000kva oil immersed ay naka-package, ang vacuum oil filling processing technology ay pinagtibay, ganap na inaalis ang moisture sa transformer, at ang transformer oil ay hindi napupunta sa hangin.

Mabisa nitong pinipigilan ang tubig at oxygen na pumasok sa transpormer at nagiging sanhi ng patuloy na pagkasira ng pagkakabukod ng transpormer. Ang langis ng transpormer ay malamang na tumanda, kaya hindi na kailangang magsagawa ng mga regular na pagsusuri ng sample ng langis.

22kv power transformer 1000kva oil immersed teknikal na parameter:

Bakit naka-ground ang iron core ng 22kv power transformer 1000kva oil na immersed?

Kapag ang isang power transpormer ay gumagana nang normal, ang bakal na core ay dapat na may maaasahang punto ng saligan. Kung walang saligan, ang lumulutang na boltahe sa pagitan ng iron core at ng lupa ay magdudulot ng pasulput-sulpot na breakdown discharge sa pagitan ng iron core at ng lupa. Kapag ang iron core ay grounded sa isang punto lamang, ang posibilidad ng pagbuo ng isang lumulutang na potensyal sa iron core ay aalisin. Gayunpaman, kapag ang iron core ay may higit sa isang grounding point, ang hindi pantay na potensyal sa pagitan ng mga bakal na core ay bubuo ng circulating current sa pagitan ng grounding point, na magdulot ng sobrang init sa maraming grounding point ng iron core. Ito ay maaaring humantong sa isang multi-point grounding fault kung saan umiikli ang core ng bakal, na nagreresulta sa pagtaas ng pagkawala ng bakal, na seryosong nakakaapekto sa pagganap at normal na operasyon ng transpormer, at maaaring maging sanhi ng isang biyahe dahil sa isang mabigat na pagkilos ng gas.

Ang nasunog at natunaw na lokal na core ng bakal ay maaaring maging sanhi ng isang maikling circuit sa pagitan ng mga chips ng bakal, pagtaas ng pagkawala ng bakal at seryosong nakakaapekto sa pagganap at normal na operasyon ng transpormer, na nangangailangan ng pagpapalit ng mga silicon steel sheet ng iron core para sa pagkumpuni. Samakatuwid, 22kv power transformer 1000kva oil immersed ay hindi pinapayagang magkaroon ng maraming grounding point; maaari lamang itong magkaroon at dapat magkaroon ng eksaktong isang saligang punto.

Workshop

Kagamitan

Pagsubok
