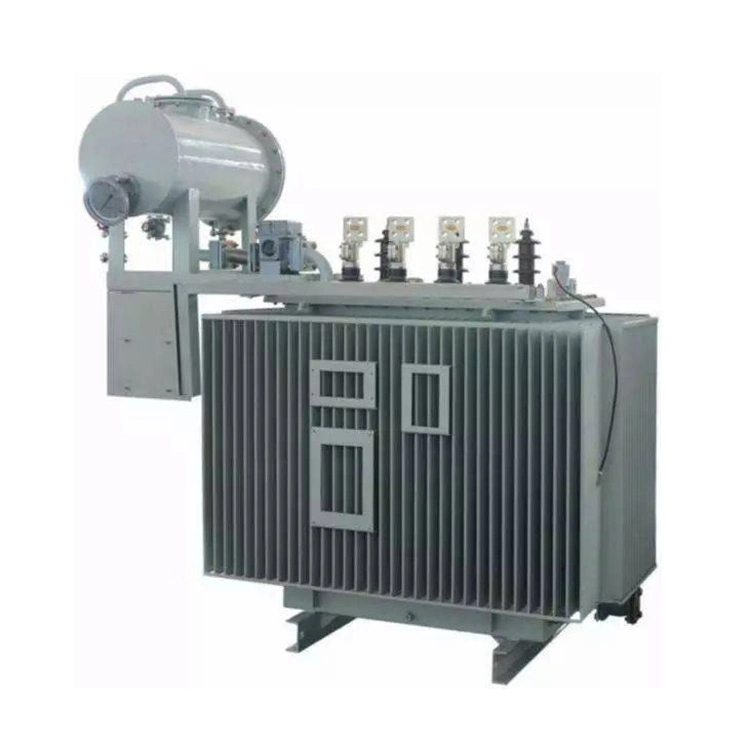

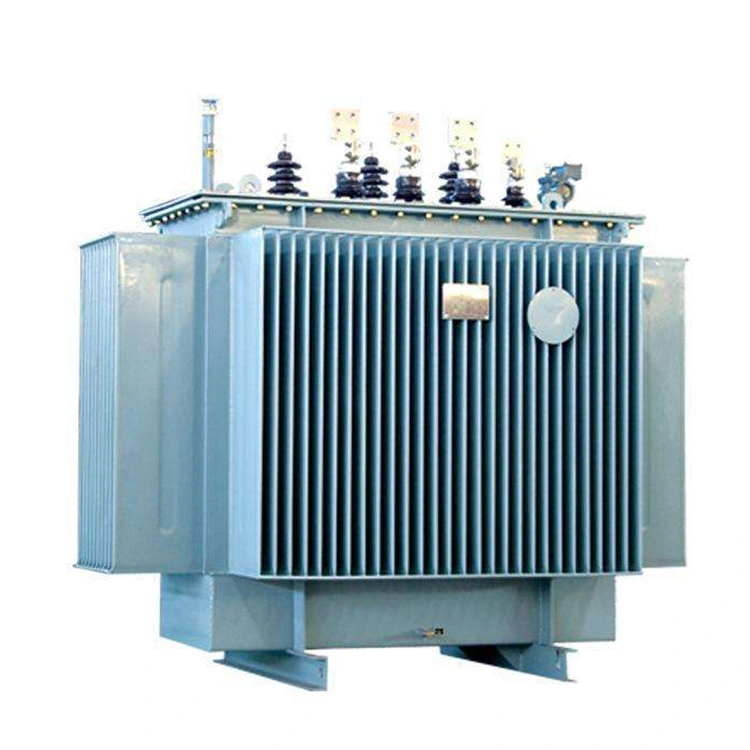

Oil Immersed Transformer 11kv hanggang 0.4kv 800kva

Ang Oil Immersed Transformer 11kv hanggang 0.4kv 800kva ay isang power transformation device na gumagamit ng insulating oil para kontrolin ang operating temperature at mapanatili ang maaasahang performance. Ang mga aktibong bahagi ng 11kv hanggang 0.4kv 800kva oil immersed transformer ay nasa loob ng isang welded steel tank na puno ng insulating oil. Ang langis ay nagsisilbing parehong cooling medium at bilang isang electrical insulation medium, na nagpapahintulot sa init na nabuo sa panahon ng operasyon na mailipat nang mahusay at ligtas na mawala. Ayon sa mga paraan ng paglamig at mga rating ng kapasidad, ang mga oil immersed transformer ay karaniwang inuri sa naturally cooled oil immersed transformer at forced air cooled oil immersed transformer, na tinatawag ding ONAN at ONAF, ayon sa pagkakabanggit.

Mga Pangunahing Bahagi ng isang Oil Immersed Transformer:

1. Magnetic Core

Ang magnetic core ay nagbibigay ng landas para sa magnetic flux at bumubuo sa gitnang bahagi ng 11kv hanggang 0.4kv 800kva oil immersed  transformer. Ito ay nagbibigay-daan sa paglipat ng elektrikal na enerhiya sa pagitan ng mga windings sa pamamagitan ng electromagnetic induction.

2. Mga windings

Ang mga windings ay bumubuo ng magnetic field na kinakailangan para sa pagbabago ng boltahe. Ang mga ito ay ginawa mula sa conductive coils na sugat sa paligid ng core, kung saan ang mga windings ay insulated gamit ang mga espesyal na materyales na papel at mga proteksiyon na insulating layer. Habang tumataas ang operating boltahe, inilalapat ang mas makapal na pagkakabukod upang matiyak ang sapat na lakas ng dielectric at kaligtasan sa pagpapatakbo.

3. Transformer Tank

Ang tangke ng transpormer ay naglalaman ng core at windings upang magbigay ng mekanikal na proteksyon para sa panloob na pagpupulong. Ang mga bushes na naka-mount sa tangke ay nagbibigay-daan sa mga windings na konektado sa power system habang pinapanatili ang tamang pagkakabukod. Ang mga radiator na nakakabit sa tangke ay nagdaragdag sa panlabas na lugar sa ibabaw, na nagpapabuti sa pagwawaldas ng init at pinahuhusay ang pagganap ng paglamig.

4. Insulating Oil

Pinupuno ng insulating oil ang loob ng tangke at gumaganap ng dalawang mahahalagang function. Nagbibigay ito ng electrical insulation sa pagitan ng mga na-energize na bahagi at nagsisilbing cooling medium. Sa panahon ng operasyon, natural na umiikot ang langis o sa pamamagitan ng mga assisted flow path sa paligid ng windings at core assembly. Dinadala nito ang init mula sa mga mainit na lugar at inililipat sa tangke at mga radiator kung saan ito ilalabas sa nakapalibot na kapaligiran.

Teknikal na Pagtutukoy:

Mga Pangunahing Bentahe ng Oil Immersed Transformer

1. Mahusay na Pagganap ng Insulation

Ang 11kv hanggang 0.4kv 800kva oil immersed transformer ay nag-aalok ng pambihirang electrical insulation dahil sa mataas na dielectric strength ng insulating oil. Nagbibigay din ang langis ng mabisang pag-alis ng init. Ginagawa nitong ang mga oil immersed transformer na angkop para sa mataas na boltahe at mataas na power application.11kv hanggang 0.4kv 800kva oil immersed transformer ay malawakang ginagamit sa mga network ng power transmission, pang-industriya na pasilidad, at substation kung saan kinakailangan ang maaasahang operasyon sa ilalim ng hinihinging mga kondisyon ng kuryente.

2. Mahusay na Pagpapalamig at Mahabang Buhay ng Serbisyo

Ang kakayahan sa paglamig ng insulating oil ay nakakatulong na mapanatili ang matatag na temperatura sa pagpapatakbo kahit na sa ilalim ng mabigat na kondisyon ng pagkarga. Ikumpara sa mga dry type na transformer, binibigyang-daan nito ang oil immersed transformers na pangasiwaan ang matagal na labis na karga nang mas epektibo at nakakatulong ito sa mas mahabang buhay ng pagpapatakbo. Sa wastong pagpapanatili, maraming oil immersed transformer ang nananatili sa serbisyo sa loob ng dalawa hanggang tatlong dekada.

3. Cost Effective Solution

Para sa parehong power rating, ang oil immersed transformer ay karaniwang mas matipid sa paggawa kaysa sa cast resin transformers. Ang kanilang mas mababang paunang gastos sa pamumuhunan ay ginagawa silang isang kaakit-akit na pagpipilian para sa mga kagamitan, proyektong pang-industriya, at mga pagpapaunlad ng imprastraktura na naghahanap ng balanse sa pagitan ng pagganap at badyet.

4. Maaasahang Operasyon sa Malupit na kapaligiran

Ang 11kv hanggang 0.4kv 800kva oil immersed transformer ay idinisenyo upang gumanap nang mapagkakatiwalaan sa mapaghamong mga kondisyon ng pagpapatakbo, na kinabibilangan ng mga lugar na may mataas na temperatura sa paligid at maalikabok na kapaligiran. Ang kanilang matatag na konstruksyon at malakas na paglaban sa mga panlabas na kaguluhan ay nakakatulong na matiyak ang matatag at maaasahang pamamahagi ng kuryente sa mga mahirap na kapaligiran.
