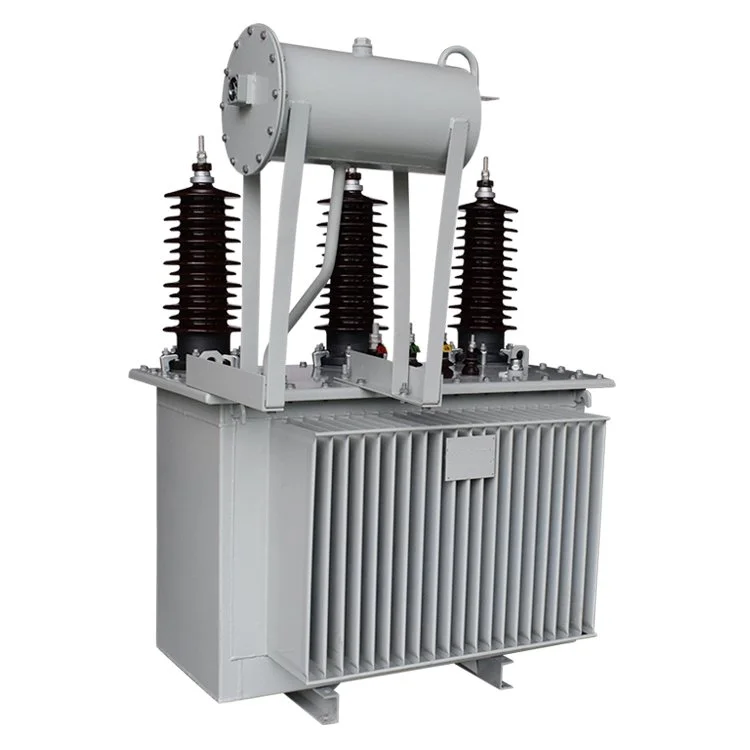

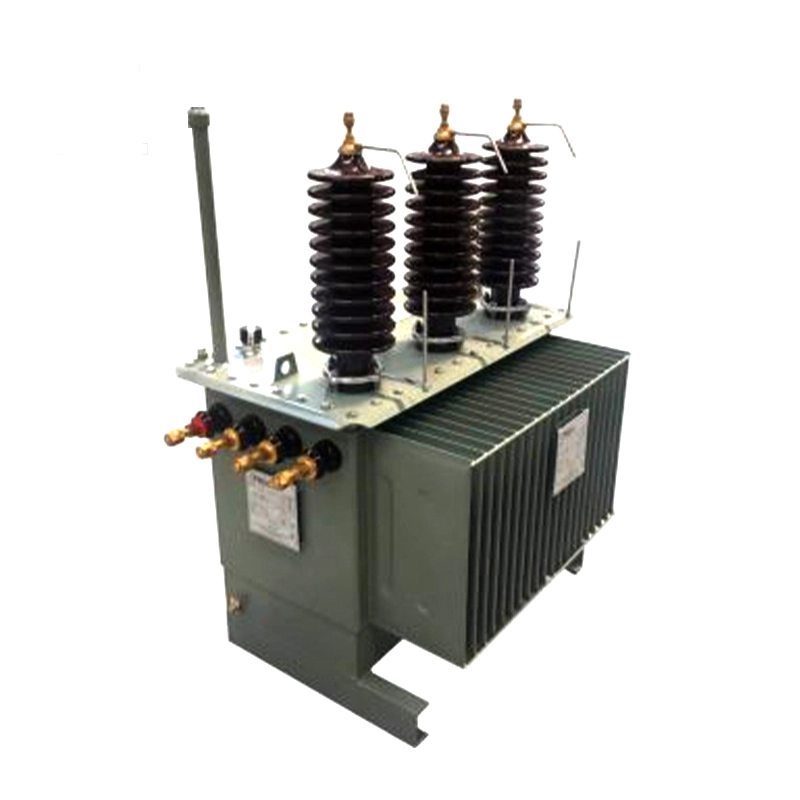

33kv 50kva Dalawang Winding Oil Immersed Transformer

Pre commissioning Inspection at Testing ng 33kv 50kva oil immersed Transformers

1. Visual na Inspeksyon ng Hitsura at Istraktura

Ang isang komprehensibong visual na inspeksyon ay dapat isagawa upang matiyak na ang 33kv 50kva two winding oil immersed transformer ay libre sa anumang nakikitang pinsala, deformation, o pagtagas ng langis. Lahat ng panlabas na bahagi, kabilang ang tangke, radiator, bushing, at pressure relief device, ay dapat suriin upang kumpirmahin na ang mga ito ay nasa mabuting kondisyon at maayos na naka-install. Ang lahat ng mekanikal na koneksyon ay dapat ma-verify para sa higpit. Bilang karagdagan, ang grounding system ay dapat suriin upang matiyak na ito ay tama na naka-install at nagbibigay ng maaasahang earthing, na mahalaga para sa kaligtasan ng pagpapatakbo.

2. Insulation Resistance Test

Ang insulation resistance test ay isang pangunahing paraan para sa pagsusuri ng kondisyon ng 33kv 50kva two winding oil immersed transformer insulation system. Ang isang megohmmeter ay dapat gamitin upang sukatin ang insulation resistance sa pagitan ng phase to phase at gayundin sa pagitan ng bawat phase to the earth. Ang mga nakuhang halaga ay ihahambing sa tinukoy na data ng sanggunian ng tagagawa upang kumpirmahin na ang pagganap ng pagkakabukod ay nakakatugon sa mga kinakailangang pamantayan.

3. Dielectric Dissipation Factor Test

Ang dielectric loss test, na tinatawag ding tan δ test, ay ginagamit upang masuri ang moisture ingress, insulation aging, o posibleng partial discharge sa loob ng 33kv 50kva two winding oil immersed  transformer. Sa pamamagitan ng pagsukat ng dielectric dissipation factor, ang kondisyon ng mga materyales sa pagkakabukod ay maaaring masuri nang mas komprehensibo. Ang pagsusulit na ito ay karaniwang ginagawa kasama ng insulation resistance test upang makakuha ng mas kumpletong pagtatasa ng insulation health.

4. Turns Ratio at Vector Group Verification

Ang transformer turns ratio ay dapat i-verify para matiyak ang pagsunod sa mga detalye ng disenyo, na kasama ang pagkumpirma sa tamang ratio sa pagitan ng primary voltage at secondary voltage windings ng 33kv 50kva two winding oil immersed transformer. Kasabay nito, susuriin ang vector group upang matiyak ang wastong phase displacement at tamang koneksyon ng tatlong phase windings, alinsunod sa mga kinakailangan ng power system.

5. Walang Pagsusuri sa Pag-load

Isinasagawa ang no-load test gamit ang 33kv 50kva two winding oil immersed transformer na naka-energize sa primary side habang ang pangalawang side ay nananatiling bukas circuited. Ang layunin ay sukatin ang walang kasalukuyang pag-load at walang pagkawala ng pag-load. Ang pagsubok na ito ay nagbibigay ng mahalagang impormasyon tungkol sa kalidad ng core, magnetic flux distribution, at winding symmetry. Nakakatulong din itong matukoy ang mga posibleng abnormalidad sa magnetic circuit.

6. Maikling Circuit Test

Sa panahon ng short circuit test, inilalapat ang pinababang boltahe sa pangunahing boltahe na paikot-ikot habang ang pangalawang boltahe na paikot-ikot ay naka-short circuited, na nagbibigay-daan sa pagsukat ng short circuit impedance at pagkawala ng pag-load. Nagbibigay ang pagsubok ng mahalagang data sa performance ng 33kv 50kva two winding oil immersed transformer sa ilalim ng mga kondisyon ng pagkarga, na kinabibilangan ng thermal behavior, short circuit withstand na kakayahan, at mekanikal na lakas ng windings.

7. Pagsusuri sa Kalidad ng Langis at Inspeksyon sa Antas ng Langis

Para sa 33kv 50kva na dalawang winding oil immersed transformer, direktang nakakaapekto ang kondisyon ng insulating oil sa pagganap ng pagpapatakbo at buhay ng serbisyo. Bago ang pag-commissioning, ang mga sample ng langis ay dapat kunin para sa pagsusuri sa laboratoryo upang suriin ang mga parameter tulad ng moisture content, acidity, at mga antas ng karumihan. Ang lahat ng mga resulta ay dapat sumunod sa mga naaangkop na pamantayan. Bilang karagdagan, ang antas ng langis sa loob ng tangke ay dapat i-verify upang matiyak na ito ay nasa loob ng kinakailangang hanay, na ginagarantiyahan ang epektibong paglamig at pagkakabukod sa panahon ng operasyon.

Sa buod, isang serye ng mga mahigpit na inspeksyon at pagsusuri ay dapat makumpleto bago ang isang 33kv 50kva dalawang winding oil immersed transformer ay ilagay sa serbisyo. Tinitiyak ng mga pamamaraang ito ang matatag na pagganap, kaligtasan sa pagpapatakbo, at pagiging maaasahan sa mahabang panahon. Ang wastong pre-commissioning testing ay hindi lamang binabawasan ang panganib ng mga potensyal na pagkabigo ngunit nagbibigay din ng matatag na pundasyon para sa ligtas at mahusay na pangmatagalang operasyon ng 33kv 50kva two winding oil immersed transformer.
