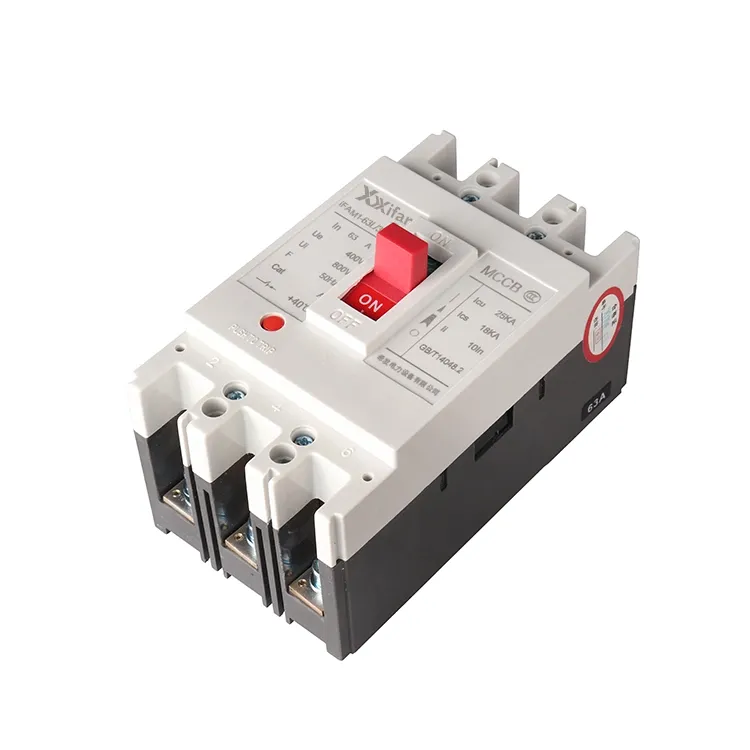

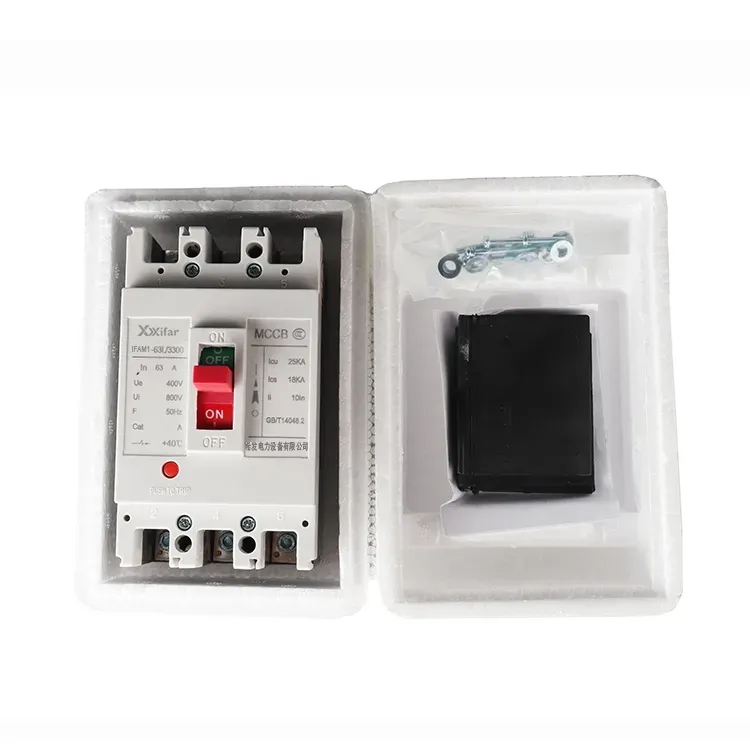

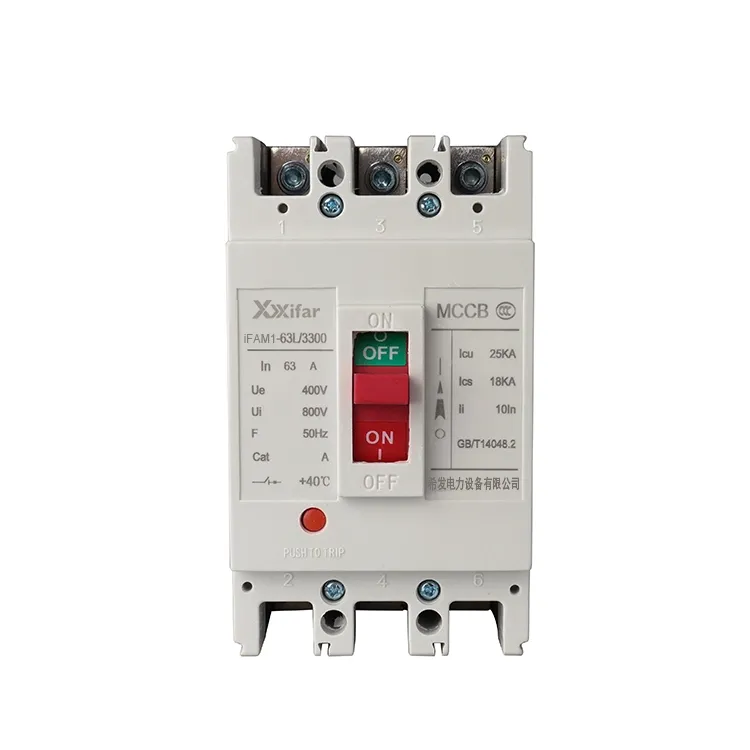

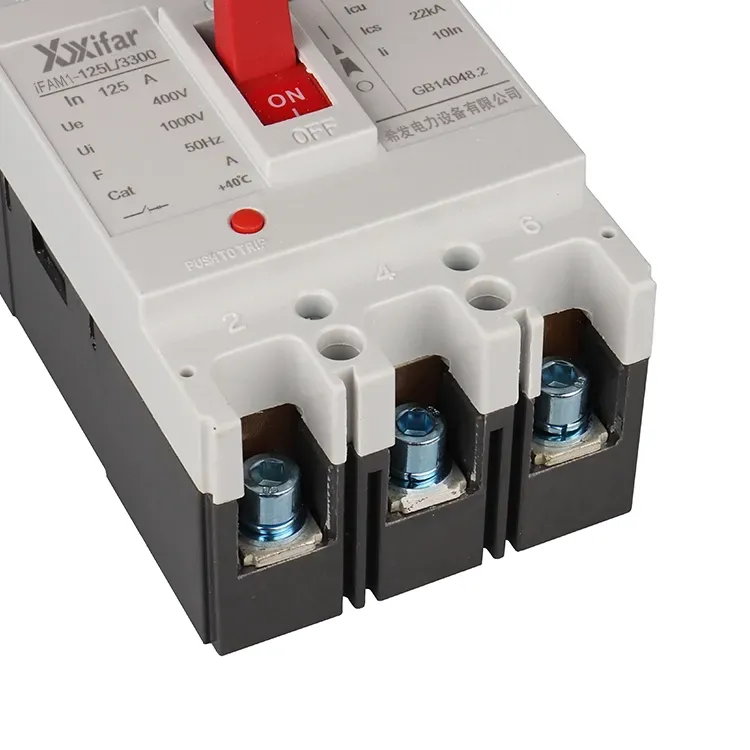

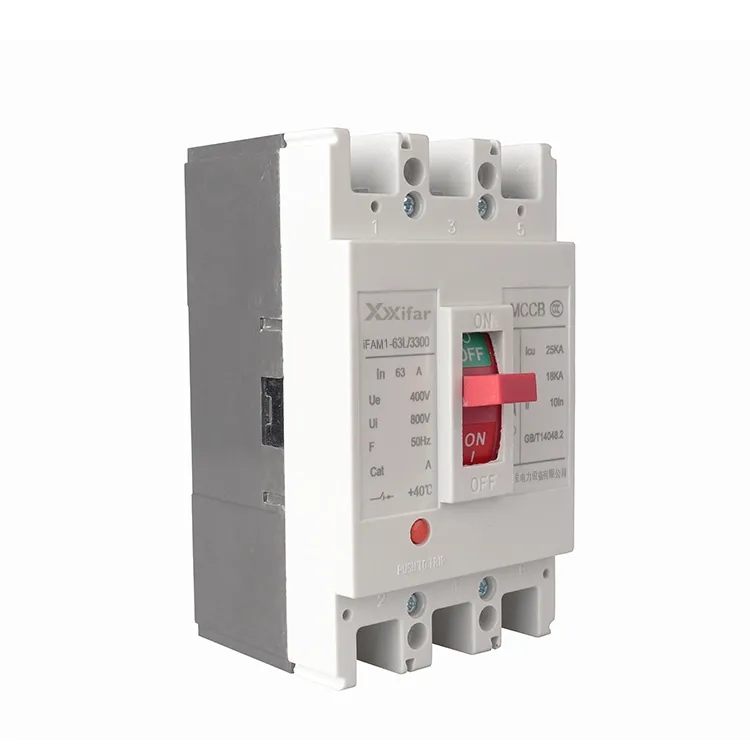

63a 3p Molded Case Circuit Breaker

Mga Prinsipyo sa Pagpapatakbo ng 63a 3p molded case circuit breaker

(1) Kasalukuyang sensing at pagkagambala

Sa loob ng 63a 3p molded case circuit breaker, sinusubaybayan ng sensing element ang kasalukuyang dumadaloy sa circuit. Kapag ang kasalukuyang tumaas sa itaas ng isang preset na antas, ito ay bumubuo ng magnetic force na nagpapakilos sa tripping mechanism. Nagdudulot ito ng mabilis na pagbukas ng mga contact at masira ang circuit, batay sa prinsipyo ng electromagnetic action.

(2) Thermal na proteksyon

Sa ilalim ng mga kondisyon ng overload, umiinit ang thermal element ng isang 63a 3p molded case circuit breaker. Ang isang bimetal strip ay yumuyuko habang tumataas ang temperatura, na naglalabas naman ng mekanismo ng biyahe at dinidiskonekta ang pangunahing circuit. Pinipigilan nito ang overheating at binabawasan ang panganib ng sunog na dulot ng matagal na over current.

(3) Sa ilalim ng boltahe at shunt tripping

Kapag ang supply boltahe ay bumaba sa ibaba ng isang tiyak na antas, ang armature sa ilalim ng paglabas ng boltahe ay bumaba, na nagpapalitaw sa mekanismo ng biyahe at pagbubukas ng circuit. Bilang karagdagan, kapag ang shunt trip device ay na-energize, ang armature nito ay humihila at ina-activate din ang parehong tripping mechanism, na nagdidiskonekta sa pangunahing circuit.

Pangunahing Function ng 63a 3p molded case circuit breaker

(1) Proteksyon ng short circuit

Sa kaganapan ng isang maikling circuit, ang kasalukuyang tumataas nang husto sa isang napakataas na halaga. Ang 63a 3p molded case circuit breaker ay tumutugon halos kaagad, na nagbubukas ng circuit upang protektahan ang mga kagamitan mula sa matinding electrical stress.

(2) Proteksyon sa sobrang karga

Kung ang load current ay lumampas sa na-rate na halaga sa loob ng isang yugto ng panahon, ang 63a 3p molded case circuit breaker ay awtomatikong babagsak. Nakakatulong ito na maiwasan ang sobrang init at pinsala sa mga kable at konektadong kagamitan.

(3) Awtomatikong pagdiskonekta

Sa tuwing may mali, maaaring putulin ng 63a 3p molded case circuit breaker ang power supply nang walang manu-manong interbensyon. Higit pa rito, Ang function ay gumaganap ng isang mahalagang papel sa pag-iingat ng parehong kagamitan at tauhan sa loob ng electrical system.

63a 3p molded case circuit breaker Parameter:

Ang pagkakaiba sa pagitan ng 63a 3p molded case circuit breaker at miniature circuit breaker

1. Kapasidad ng short-circuit breaking:

Mayroong malinaw na pagkakaiba sa kakayahan sa pagkagambala ng kasalanan. Ang 63a 3p molded case circuit breaker ay karaniwang nag-aalok ng ultimate breaking capacity na humigit-kumulang 36kA hanggang 120kA sa 400V, samantalang ang 63a 3p miniature circuit breaker ay karaniwang na-rate sa hanay na 6kA hanggang 10kA.

2. Pagsasaayos ng mga katangian ng proteksyon:

Sa pamamagitan ng 63a 3p MCCB, ang overload at short circuit na proteksyon ay maaaring itakda nang hiwalay, at ang mga halaga ng biyahe ay maaaring manual na isaayos. Ang mga electronic trip unit ay maaari pang magbigay ng multistage na proteksyon. Sa kabaligtaran, ang isang 63a 3p MCB ay may mga nakapirming katangian ng proteksyon, na gumagamit ng pinagsamang thermal magnetic na mekanismo na may karaniwang B, C, o D na mga curve na hindi maaaring isaayos.

3. Pag-install at mekanikal na lakas:

63a 3p molded case circuit breaker ay karaniwang ini-mount gamit ang mga bolts upang makatiyak ng mas secure na koneksyon. Ginagawa nitong angkop ang mga ito para sa mas matataas na kasalukuyang application at environment na may vibration. Ang 63a 3p MCBs, sa kabilang banda, ay idinisenyo para sa mabilis na pag-install sa karaniwang 35mm DIN rails, na maginhawa ngunit nag-aalok ng hindi gaanong mekanikal na tibay.

4. Mga karaniwang application:

Ang mga 63a 3p MCCB ay malawakang ginagamit sa mga pang-industriyang sistema ng pamamahagi ng kuryente, proteksyon ng motor, at mga circuit ng feeder sa mga antas ng pangalawa o tersiyaryo. Gayunpaman, ang mga 63A 3P MCB ay pangunahing inilaan para sa mga panghuling distribution circuit, tulad ng mga ilaw at socket outlet sa mga residential o komersyal na installation.
