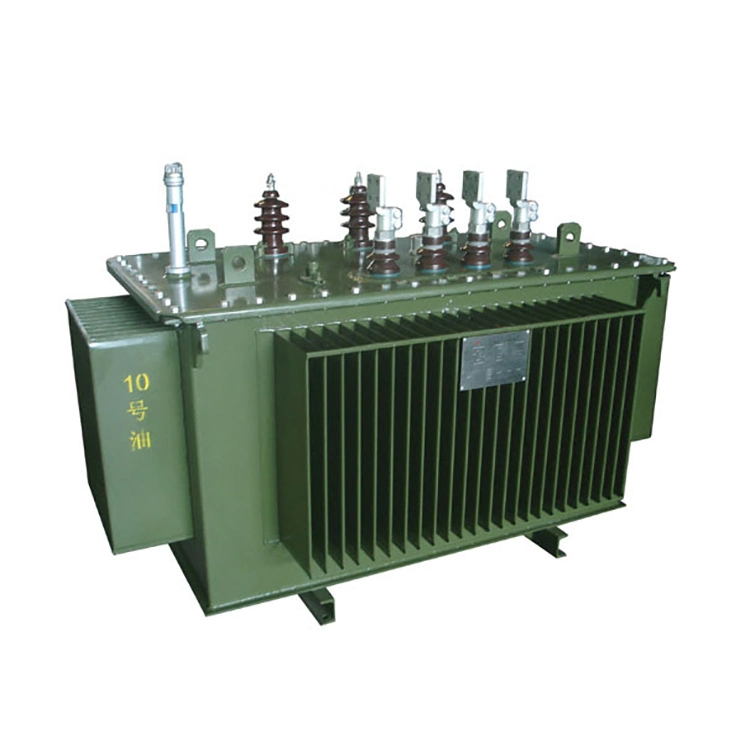

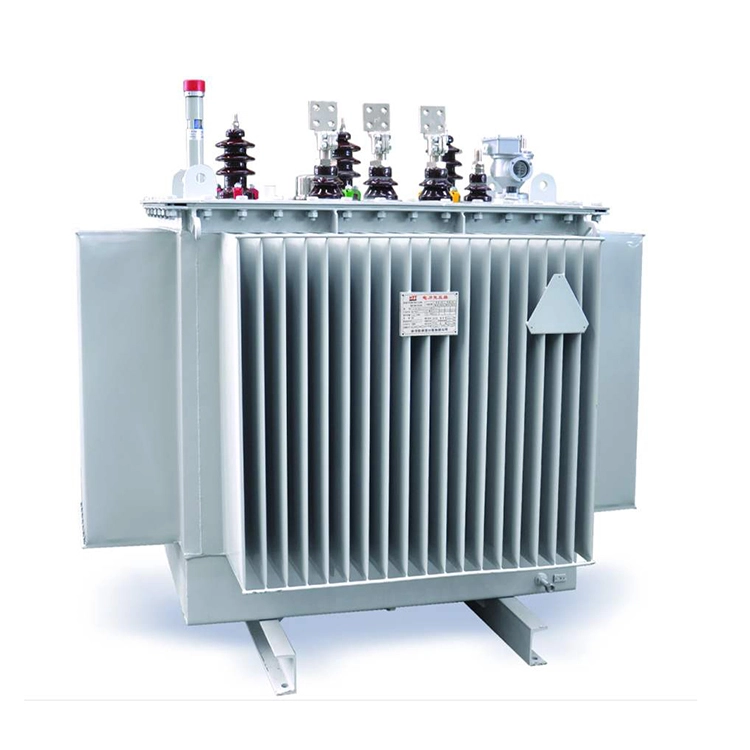

100 Kva Distribution 13.8 Kv Pole Transformers

Itong 100 kva distribution na 13.8 kv pole transformer ay may rate na kapasidad na 100 kVA. Ang pangunahing side voltage ay 13800V (sa delta connection), at ang pangalawang side voltage ay maaaring 120/240V, 240/480V o iba pang customization voltage. Ang transpormer na ito ay maaaring konektado sa isang three-phase power grid system upang magbigay ng mababang boltahe na kapangyarihan sa sistema ng pamamahagi.

Gamit ang mataas na boltahe na porcelain bushing, ang pangunahing bahagi ng 100 kva distribution 13.8 kv pole transformer ay may double bushings, at ang pangalawang bahagi ay may tatlong bushings. Ang overhead distribution transformer ay gumagamit ng mga copper windings at oriented na silicon steel core, na binubuo ng isang coil at dalawang iron core ring. Ang mga terminal na pinahiran ng lata sa pangunahing bahagi at pangalawang bahagi ay maaaring konektado sa mga konduktor ng tanso o aluminyo.

Bilang isang propesyonal na transformer ng pamamahagi, ang 100 Kva Distribution 13.8 Kv Pole Transformers ay gumagamit ng isang energy saving coil core na disenyo, na hindi lamang nagsisiguro sa katatagan ng operasyon ngunit epektibo ring binabawasan ang pagkonsumo ng enerhiya. Ginawa gamit ang advanced na teknolohiya, tinitiyak ng transpormer ng pamamahagi ng pole type na ito ang pagiging maaasahan at mahabang buhay ng serbisyo.

Ang bawat device ay sumailalim sa mahigpit na komprehensibong mga pagsubok sa pagtanggap, at napanatili namin ang zero failure rate record sa loob ng mahigit 10 taon. Samantala, ang 100 kva distribution na 13.8 kv pole transformer ay sumusunod sa IEC, ANSI at iba pang pangunahing internasyonal na pamantayan, na tinitiyak ang pagiging tugma sa mga global power grid system.

Teknikal na parameter:

T: Para sa isang 100 kva distribution na 13.8 kv pole transformer, kapag pumipili ng modelo at nagsasagawa ng pag-install, paano dapat matukoy ang mga partikular na configuration ng mga piyus, lightning arresters at grounding protection upang matugunan ang mga kinakailangan sa pagiging maaasahan ng mga rural o remote area na power grids?

A:

1. Ang fuse ay pinili batay sa 2 hanggang 2.5 beses ang rate na kasalukuyang ng 100 kva distribution 13.8 kv pole transformer's high voltage side (humigit-kumulang 7.25 A). Inirerekomenda na gumamit ng 15 hanggang 20 A drop out fuse upang mapagkakatiwalaang maiwasan ang excitation surge current sa panahon ng pagsasara ng operasyon (karaniwan ay 8 hanggang 12 beses ang rate na kasalukuyang, na tumatagal sa loob ng 0.1 segundo), habang tinitiyak na ang transpormer ay maaaring mabilis na matunaw at mabukod kung sakaling magkaroon ng short circuit o overload sa loob ng transpormer.

2. Ang lightning arrester ay pinili bilang isang gapless zinc oxide (MOV) na uri na may rate na boltahe na 15 kV o 18 kV, na naka-install sa mataas na boltahe na bahagi sa pagitan ng fuse at ng 100 kva distribution na 13.8 kv pole transformer bushing.

3. Ang grounding terminal nito ay direktang konektado sa grounding terminal ng casing ng transpormer upang sumipsip ng mga kidlat o overvoltage sa pagpapatakbo at limitahan ang natitirang boltahe. Ang proteksyon sa saligan ay nangangailangan ng 100 kva distribution na 13.8 kv pole transformer's neutral point na direktang i-ground (depende sa uri ng grounding ng system, tulad ng TN C o TN S), at ang grounding terminal ng casing at lightning arrester ay nagbabahagi ng isang grounding electrode. Ang power frequency grounding resistance ay hindi dapat lumampas sa 10Ω sa rural power grids o 4Ω sa mga urban at high-reliability na lugar, kaya nakakamit ang ligtas na discharge ng fault current at proteksyon ng mga tauhan at kagamitan.

Maaaring matugunan ng coordinated configuration ng tatlong elementong ito ang overcurrent, overvoltage at grounding fault protection na kinakailangan ng pole mounted transpormer.

Pangunahing Bahagi ng Pole Mounted Transformers

Uri ng Pag-mount sa harap LV DB

Pole Line Hardware

Pole Mounted Transformer

Uri ng Pag-mount sa Gilid na LV DB

Paggawa ng mga Kagamitan

Foil Winding Machine

Yunit ng Pagpuno ng Langis

Transformer Oven at Casting Unit

Transformer Oven

Testing center

Mga Transformer sa Pagpoproseso

Transformer sa pagpapatuyo

Transformer sa Winding 2

Transformer sa Winding

Nasa assemble na ang Transfromer
