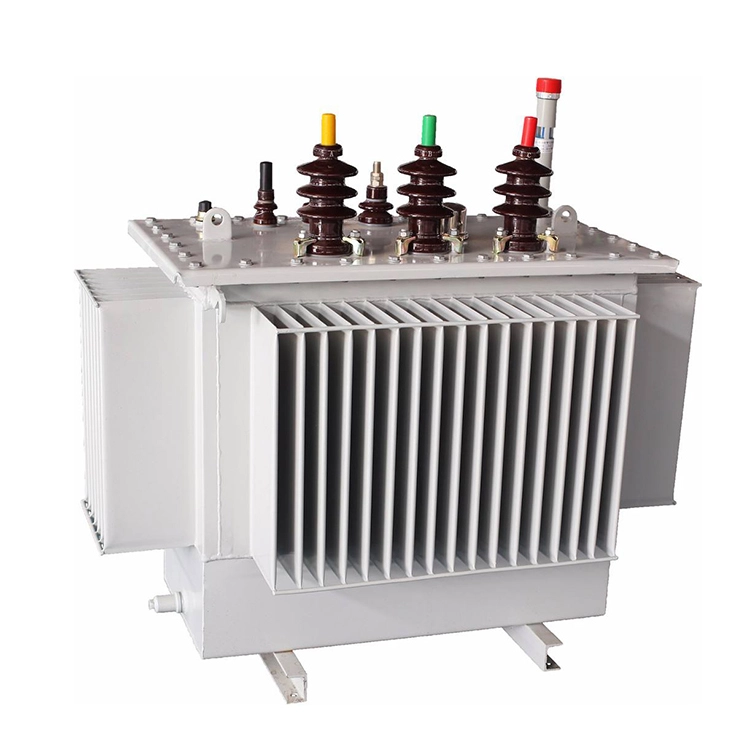

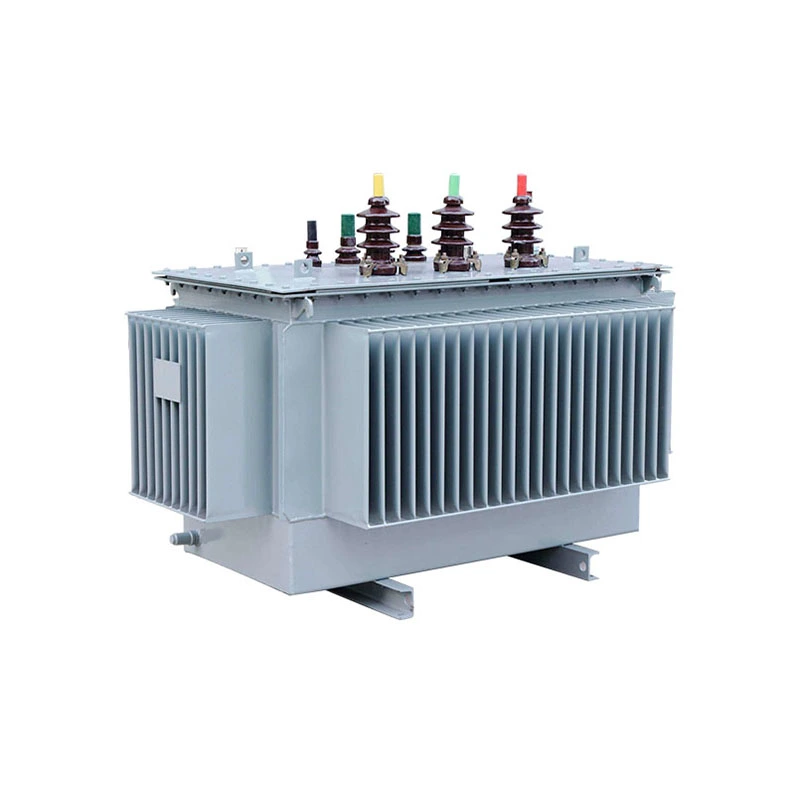

Pole Mounted Distribution Transformer 200kva

Ang transformer na ito na naka-mount sa poste na distribution 200kva pangunahing gumagamit ng three phase na disenyo. Kasama sa mga kumbensyonal na kumbinasyon ng boltahe ang 10/0.4kV, 11/0.4kV, 11/0.433kV, 22/0.433kV, 33/0.4kV, atbp., na sumasaklaw sa iba't ibang opsyon na angkop para sa iba't ibang grids ng kuryente sa rehiyon. Ang kagamitan ay karaniwang nilagyan ng walang nasasabik na regulasyon ng boltahe, na may saklaw ng regulasyon ng boltahe na ±5% o ±2×2.5%. Maaaring piliin ang grupo ng koneksyon bilang Dyn11 o Yyn0.

Sa ilalim ng mga kundisyon ng 50Hz, ang rate na kasalukuyang sa 10kV high voltage side ay humigit-kumulang 11.55A, sa 11kV high voltage side ito ay humigit-kumulang 10.50A, at ang rated current sa 0.4kV low voltage side ay humigit-kumulang 288.68A. Ang conventional short circuit impedance ay 4%. Kasabay nito, maaari itong i-customize ayon sa mga kinakailangan ng gumagamit para sa boltahe, grupo ng koneksyon, atbp. Ang kahusayan ng enerhiya ay maaaring mapili mula sa ordinaryong pagkawala, mababang pagkawala, at amorphous na mga produkto ng serye ng haluang metal.

Teknikal na parameter:

Mga kalamangan:

Mayroon bang anumang pagkakaiba sa pagitan ng pole mounted distribution transformer 200kva at sa pad mounted type?

1. Ang naka-mount na poste na distribution transformer na 200kva ay naayos sa utility pole, sa isang tiyak na taas sa ibabaw ng lupa. Hindi nito sinasakop ang mahahalagang yamang lupa at may maliit na epekto sa espasyo sa lupa. Ang transpormer na naka-mount sa pad ay inilalagay sa isang kongkretong base, na nangangailangan ng isang tiyak na lugar.

2. Dahil ito ay nasuspinde sa hangin, ang mga tao at hayop ay mas malamang na makipag-ugnayan dito, na ginagawa itong medyo mas ligtas. Gayunpaman, kahit na, hindi kailangang labis na kabahan kapag dumadaan. Ang pagpapanatili ng isang normal na distansya ay sapat na. Ang pad mounted transpormer ay naka-install sa medyo lihim na paraan.

3. Ang bawat solong transpormer ay may limitadong saklaw ng supply ng kuryente, karaniwang mula 5 kVA hanggang 167 kVA. Ito ay pangunahing ginagamit upang magbigay ng kapangyarihan sa isang maliit na bilang ng mga gumagamit sa isang linya. Gayunpaman, ang pad mounted transpormer ay may mas malaking kapasidad, mula 75 kVA hanggang 3000 kVA.

4. Kung ikukumpara sa kagamitang nakabaon sa ilalim ng lupa, ang overhead na paraan ng pag-install ay may mas mababang gastos sa materyal at kahirapan sa pagtatayo. Ito ay isang napakatipid at praktikal na solusyon sa supply ng kuryente.

5. Ang transformer ng pamamahagi na naka-mount sa poste na 200kva ay karaniwang isang cylindrical na tangke ng langis, na puno ng cooling oil para sa insulation at pag-alis ng init. Ang itaas ay ang mataas na boltahe na terminal ng koneksyon, at ang ibaba ay ang mababang boltahe na terminal ng koneksyon. Ang disenyo ay napaka-compact. Upang matiyak ang kaligtasan, madalas itong nagsasama ng mga lightning arrester at fuse upang maiwasan ang mga tama ng kidlat at mga short circuit.

Pangunahing Bahagi ng Pole Mounted Transformers

Uri ng Pag-mount sa harap LV DB

Pole Line Hardware

Pole Mounted Transformer

Uri ng Pag-mount sa Gilid na LV DB

Paggawa ng mga Kagamitan

Foil Winding Machine

Yunit ng Pagpuno ng Langis

Transformer Oven at Casting Unit

Transformer Oven

Testing center

Mga Transformer sa Pagpoproseso

Transformer sa pagpapatuyo

Transformer sa Winding 2

Transformer sa Winding

Nasa assemble na ang Transfromer
