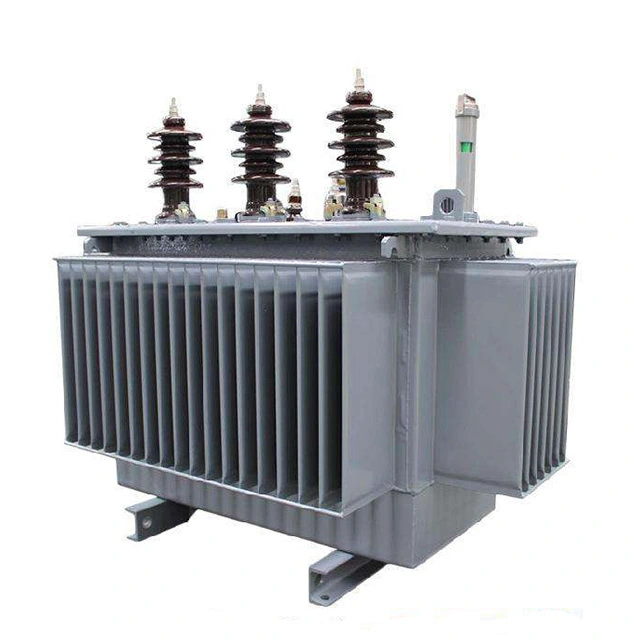

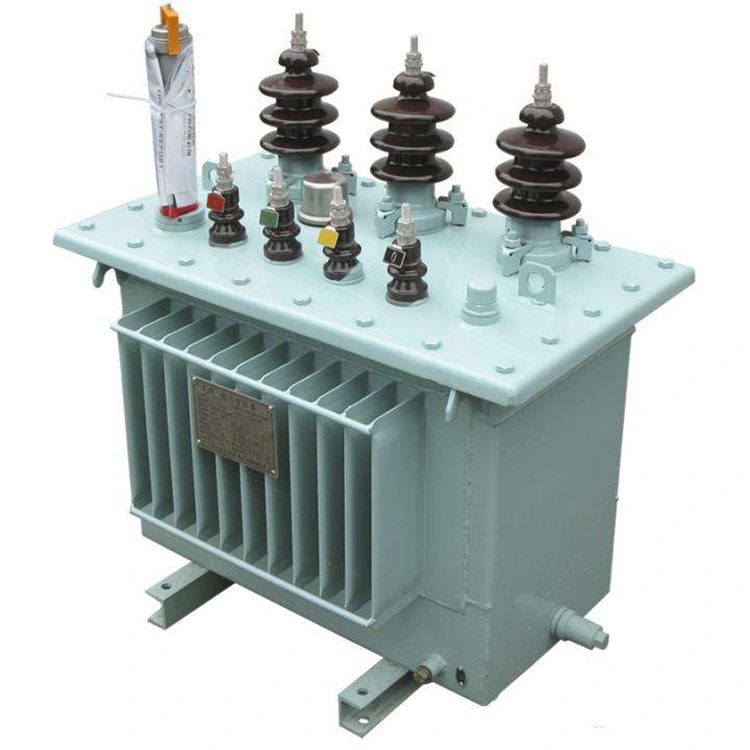

50 Kva Pole Mount Electrical Transformer

Ang 50 kva pole mount electrical transformer ay isang kailangang-kailangan na device sa mga low-voltage power distribution system. Kabilang sa mga pangunahing function nito ang conversion ng boltahe, paghihiwalay ng kuryente, at proteksyon ng system. Ito ay malawakang ginagamit sa mga pasilidad na pang-industriya, komersyal na gusali, mga proyektong tirahan, at pagtatayo ng imprastraktura.

Ang 50 kva pole mount electrical transformer ay ginawa gamit ang mataas na kalidad na silicon steel core at high-conductivity na copper o aluminum windings. Mayroon itong compact na istraktura, mababang pagkawala, mababang ingay, at matatag na operasyon, at idinisenyo upang gumana nang mapagkakatiwalaan sa ilalim ng iba't ibang mga kondisyon ng operating.

Lahat ng windings ng 50 kva pole mount electrical transformer ay ginawa gamit ang mga de-kalidad na materyales para matiyak ang mahusay na insulation performance at structural stability. Ang mga windings na may mababang boltahe ay natatakpan ng cable paper sa paligid ng mga conductor, habang ang mga windings na may mataas na boltahe ay gumagamit ng polyurethane enameled round copper wire. Mahigpit na ikinokonekta ng inter layer glue paper bonding ang mga coil sa iisang unit, na nagbibigay ng mahusay na performance ng insulation. Ang propesyonal na istraktura ng paikot-ikot na ito ay epektibong pinipigilan ang mga coil na ma-deform o masira sa mahabang operasyon at malayuang transportasyon, sa gayon ay tinitiyak ang katatagan at pagiging maaasahan ng kabuuang istraktura ng 50 kva pole mount electrical transformer.

Teknikal na parameter:

T: Sa isang 10kV/0.4kV 50 kva pole mount electrical transformer, kumpara sa pangkat ng koneksyon ng Yyn0, anong mga partikular na pakinabang ang mayroon ang Dyn11 na grupo ng koneksyon sa mga tuntunin ng pangalawang side single phase short circuit fault current level at ang kakayahan sa pagsugpo ng ferromagnetic resonance?

A: Ang zero sequence impedance ng Dyn11 connection ay mas mababa kaysa sa Yyn0, na makabuluhang nagpapataas sa single phase grounding fault current, na nagpapadali sa mabilis at maaasahang pag-detect at pag-aalis ng mga fault ng proteksyon device, at binabawasan ang mga panganib ng electric shock at pagkasira ng kagamitan.

Kasabay nito, ang pangunahing side delta winding ng 50 kva pole mount electrical transformer ay nagbibigay ng saradong landas para sa zero sequence current, na epektibong pinipigilan ang neutral point drift at pinipigilan ang matinding three phase voltage asymmetry. Kapag nakakaranas ang system ng ferromagnetic resonance, ang path na ito ay maaaring magbigay ng mga epekto ng damping, na makabuluhang binabawasan ang amplitude at tagal ng resonance over voltage. Bukod dito, maaari ding harangan ng Dyn11 ang pag-iniksyon ng 3rd harmonic current sa upstream power grid, pag-iwas sa harmonic amplification at capacitor bank overload, at bawasan ang karagdagang pagtaas ng temperatura ng 10kV/0.4kV 50 kva pole mount electrical transformer at ang bilis ng pagtanda ng insulation.

Samakatuwid, para sa mga sitwasyon kung saan ang 50 kva pole mount electrical transformer ay nagsisilbi sa mga lugar na may malaking halaga ng single phase load, non linear load, o mahabang rural na linya ng kuryente na mahilig sa resonance, may malaking pakinabang ang Dyn11 sa mga tuntunin ng kaligtasan, kalidad ng kuryente, at habang-buhay ng kagamitan.

Pangunahing Bahagi ng Pole Mounted Transformers

Uri ng Pag-mount sa harap LV DB

Pole Line Hardware

Pole Mounted Transformer

Uri ng Pag-mount sa Gilid na LV DB

Paggawa ng mga Kagamitan

Foil Winding Machine

Yunit ng Pagpuno ng Langis

Transformer Oven at Casting Unit

Transformer Oven

Testing center

Mga Transformer sa Pagpoproseso

Transformer sa pagpapatuyo

Transformer sa Winding 2

Transformer sa Winding

Nasa assemble na ang Transfromer
