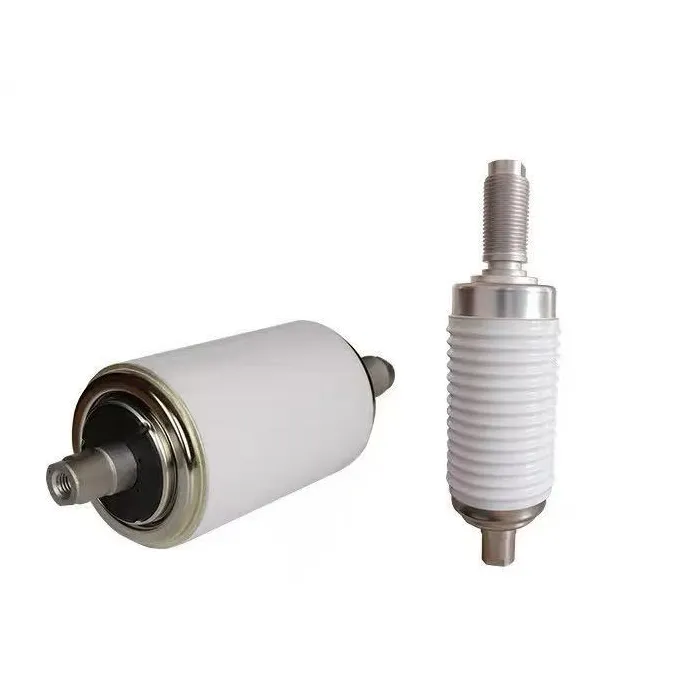

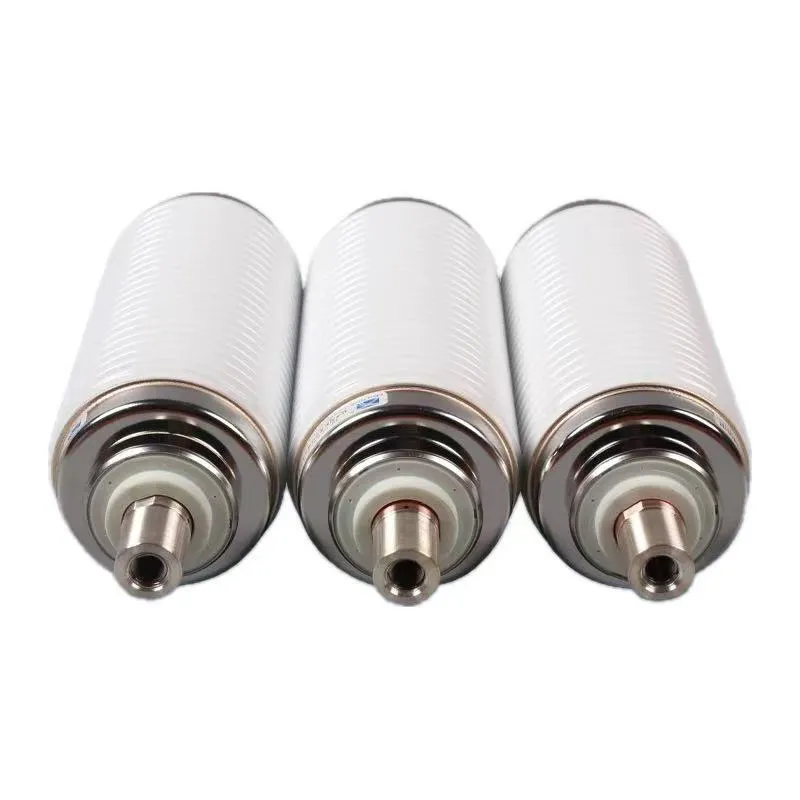

Ang 11kv 25ka vcb vacuum bottle interrupter ay ang core arc-extinguishing component ng medium-voltage vacuum circuit breaker, na malawakang ginagamit sa 11kV power distribution system. Gumagamit ito ng ganap na selyadong ceramic shell, na may CuCr50 alloy na mga contact at isang high-vacuum (≤5×10⁻⁴ Pa) arc-extinguishing medium, na nagtatampok ng compact na istraktura, magaan ang timbang at mahusay na insulation performance. Ang na-rate na short-circuit breaking current ay 25kA, ang kasalukuyang rate ay mula 630A hanggang 2000A, at ang mekanikal na buhay ay higit sa 10,000 na operasyon, na nakakatugon sa mga pamantayan ng IEC 62271-100, na angkop para sa panloob na switchgear sa mga sitwasyong pang-industriya at pamamahagi ng kuryente.
Ang prinsipyo ng operasyon ng 11kv 25ka vcb vacuum bottle interrupter ay sa vacuum arc extinguishing: kapag nagsasara, ang gumagalaw na contact ay hinihimok ng operating mechanism upang makipag-ugnayan sa static contact, na bumubuo ng kasalukuyang landas. Kapag binubuksan, naghihiwalay ang mga contact upang makabuo ng isang arko, na mabilis na pinalamig at pinapatay dahil sa mababang density ng particle sa vacuum, na may instant dielectric strength recovery. Sa panahon ng operasyon, ang shielding system ay sumisipsip ng arc energy upang maiwasan ang metal vapor deposition, habang ang stainless steel bellows ay nagsisiguro ng airtightness sa panahon ng contact movement, na tinitiyak ang matatag at maaasahang operasyon ng power system.
| Teknikal na Parameter | Pagtutukoy |
| Na-rate na Boltahe(Un) | 11kV |
| Rated Short-Circuit Breaking Current(I₅n) | 25KA(4s) |
| Na-rate na Kasalukuyan(In) | 630A/1250A/1600A/ 2000A |
| Rated Short-Circuit Making Current (Imak) | 63KA(Peak) |
| Panloob na Vacuum Pressure | ≤5×10-4 Pa |
| Materyal sa Pakikipag-ugnayan | CuCr Alloy(CuCr50) |
| Buhay Mekanikal | ≥10,000 Operasyon |
| Antas ng pagkakabukod | AC 48kV/1min;Lightning Impulse 85KV |
| Makipag-ugnayan sa Gap | 9±1 mm |
Malakas na Kapasidad sa Pagsira: Maaasahang nakakaabala sa 25kA short-circuit current, nakakatugon sa mga pamantayan ng IEC 62271-100.
Mabilis at Matatag: Ang arko ay napatay sa mga millisecond; walang muling pag-aapoy; Ang bilis ng pagbawi ng dielectric ay walang kaparis.
Mahabang Buhay at Mababang Pagpapanatili: Ang mga contact ng CuCr ay may mababang pagkasira; mekanikal na buhay ≥10,000 na operasyon; halos walang maintenance.
Ligtas at Eco-Friendly: Walang langis/gas; walang panganib sa pagsabog/sunog; arc hindi nakalantad; mababang ingay at walang polusyon.
Compact at Maaasahan: Maliit na sukat, magaan ang timbang, mataas na kakayahang umangkop sa panloob na switchgear; matatag na pagganap sa ilalim ng malupit na mga kondisyon.
Q:Paano mag-install at magpanatili ng 11kv 25ka vcb vacuum bottle interrupter?
A:Una, I-install nang patayo sa VCB at tiyakin ang concentricity sa operating mechanism.
Pangalawa, Iwasan ang mekanikal na shock at panatilihing malinis/tuyo sa panahon ng pag-install.
Panghuli, Walang kinakailangang panloob na pagpapanatili; palitan kapag lumampas sa limitasyon ang pagsusuot ng contact (≤3mm).
Regular na suriin ang pagkakabukod at higpit; sundin ang mga ikot ng pagsubok ng tagagawa.
Q: Compatible ba ito sa 12kV power system?
A: Oo, ito ay ganap na katugma. Ang na-rate na boltahe ay 11kV, na idinisenyo upang tumugma sa 12kV power distribution system, na nakakatugon sa aktwal na mga pangangailangan sa aplikasyon ng karamihan sa mga sitwasyong may katamtamang boltahe.
Q: Anong contact material ang ginagamit, at ano ang mga pakinabang nito?
A: Gumagamit ito ng mga contact na haluang metal ng CuCr50, na may mga bentahe ng mababang pagsusuot, malakas na resistensya ng arko at mahabang buhay ng serbisyo, tinitiyak ang matatag na pagganap ng pagsira kahit sa ilalim ng 25kA short-circuit curre
