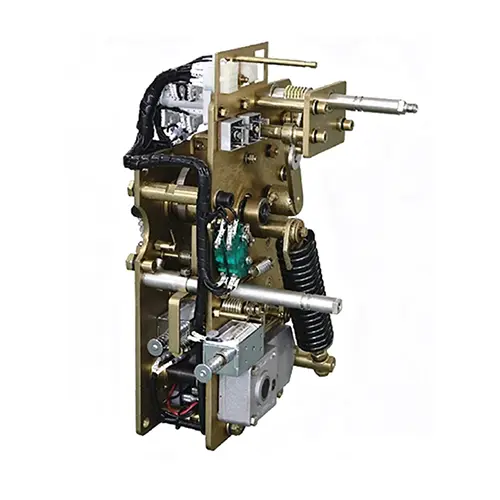

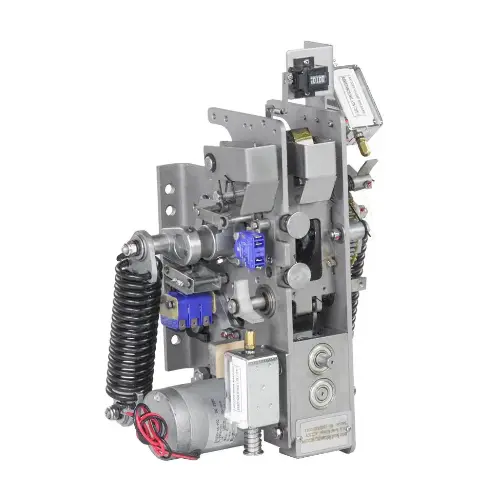

Vacuum Circuit Breaker Spring Charge Operating Mechanism

Bilang isang high-tech na enterprise na dalubhasa sa pananaliksik, produksyon, pagbebenta at teknikal na serbisyo ng mga vacuum circuit breaker sa China，Wenzhou Xifa Electric Power Equipment Co., Ltd. vacuum circuit breaker spring charge operating mechanism ay mahigpit na sumusunod sa domestic at international standards, tinitiyak ang matatag na performance at maaasahang kalidad ng produkto, at nakakuha ng awtoritatibong sertipikasyon. may gamit. Ang oras ng pag-iimbak ng enerhiya ay ≤ 15 segundo, at ang mekanikal na habang-buhay ay maaaring lumampas sa 10,000 beses.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Prinsipyo ng Pagpapatakbo

Ang pangunahing prinsipyo ng vacuum circuit breaker spring charge operating mechanism ay nasa spring energy storage, retention, at release para makapagmaneho ng mabilis, maaasahang switching.

Imbakan ng enerhiya: Ang motor ay nag-compress/nag-uunat sa pagsasara ng spring sa pamamagitan ng mga gear at cam, na ginagawang elastic na potensyal ang kuryente; ang mga switch ng limitasyon ay huminto sa motor kapag ganap na na-charge.

Pagpapanatili ng enerhiya: Ang mga pawl/ratchet ay nakakandado sa spring sa standby, handa na para sa pag-activate.

Pagpapalabas ng enerhiya: Sa pag-uutos, ang lock ay naglalabas, at ang spring energy ay nagtutulak sa mga contact upang isara (kunekta ang circuit) o buksan (patayin ang arko at putulin ang kapangyarihan).

Mga Parameter	Mga yunit	Mga Teknikal na Parameter
Pagsasara ng output ng enerhiya	J	85-120
Ang mekanismo ng pagsasara at pagbubukas ng anggulo ng output	o	42-46
Auxiliary switch contact logarithm	一	6K6B
Logarithm ng contact switch sa paglalakbay	一	2K2B
Oras ng pagkarga ng motor	S	<10
Hinahawakan ang naka-charge na sandali	N · m	<20
lakas ng motor	W	40(AC/DC 220V/110V)
Pagsasara ng electrical magnet resistance(DC)	Ω	130(220V)/33(110V)
Pagsasara ng electrical magnet resistance(AC)	Ω	56(220V)/10.3(110V)
Pagbubukas ng electrical magnet resistance(DC)	Ω	105(220V)/33(110V)
Pagbubukas ng electrical magnet resistance(AC)	Ω	39(220V)/10.3(110V)
Pagtitiis ng mekanismo	Ts	10000

Advantage:

1.Mabilis at Maaasahan: Nakumpleto ang imbakan ng enerhiya na hinimok ng motor sa loob ng <10s, na may instant na paglabas ng enerhiya na tinitiyak ang tumpak at mabilis na paglipat (oras ng pagbubukas <30ms).

2.Dual na Operasyon: Sinusuportahan ang parehong electric at manual na pag-iimbak/pagkilos ng enerhiya, na ginagarantiyahan ang operasyon kahit na sa ilalim ng pagkawala ng kuryente.

3. Mahabang Buhay ng Serbisyo: Ang matatag na istrukturang mekanikal ay naghahatid ng hanggang 10,000+ na operasyon, na may matatag na pagganap sa ilalim ng mga short-circuit na pwersa.

4. Ligtas at Matatag: Pinipigilan ng mga mekanismo ng pag-lock ang hindi sinasadyang paglabas, habang tinitiyak ng coordinated na mekanikal-electrical na kontrol ang zero misoperation.

5.Low Maintenance: Pinapasimple ng modular na disenyo ang pagpapalit ng bahagi, binabawasan ang downtime at mga gastos sa pagpapatakbo.

Pag-install

● Bago i-install, suriin ang hitsura at mga bahagi para sa pinsala, at kumpirmahin na pare-pareho ang modelo at mga parameter.

● I-install nang mahigpit ang mekanismo sa katawan ng breaker ayon sa drawing drawing, na tinitiyak ang concentricity at mahigpit na koneksyon.

● I-adjust nang tama ang connecting rod, stroke at limit na posisyon para magarantiya ang stable at flexible action.

● Ikonekta nang maayos ang control circuit, at subukan ang manu-manong pag-iimbak ng enerhiya, pag-iimbak ng enerhiya ng kuryente, pagsasara at pagbubukas ng mga function nang paisa-isa.

Nakagawiang Pagpapanatili

● Regular na siyasatin ang mga fastener upang maiwasan ang pagluwag, at panatilihing malinis at tuyo ang mekanismo.

● Lubricate ang umiikot at friction parts sa pagitan para matiyak ang maayos na operasyon.

● Suriin ang kondisyon ng mga spring, coil, auxiliary switch at wiring para sa abnormal na pag-init o pagkasira.

● Pana-panahong subukan ang pagganap ng pagkilos upang matiyak ang maaasahang pagbubukas at pagsasara.

● Palitan ang mga sira na bahagi sa oras at panatilihin ang kumpletong mga talaan ng pagpapanatili.

Serbisyo pagkatapos ng pagbebenta

● Nagbibigay ng libreng online / on-site na pagsasanay, na sumasaklaw sa mga aspeto tulad ng pag-install at pag-commissioning, pang-araw-araw na pagpapanatili, at pag-diagnose ng fault, na tumutulong sa operation at maintenance team ng customer na mabilis na makakuha ng mga kasanayan sa pagpapatakbo.

● Sa loob ng 12 buwan mula sa petsa ng on-site na pagtanggap at kwalipikasyon ng kagamitan. Sa panahon ng warranty, ang mga pangunahing bahagi na hindi nasira ng mga kadahilanan ng tao (tulad ng energy storage motor, pagsasara at pagbubukas ng coil, spring, auxiliary switch, atbp.) ay ibibigay para sa pagpapalit at pagkukumpuni.
