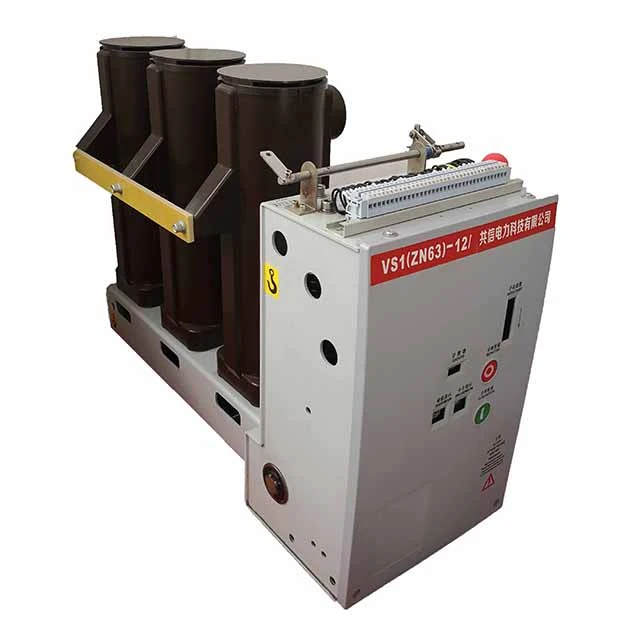

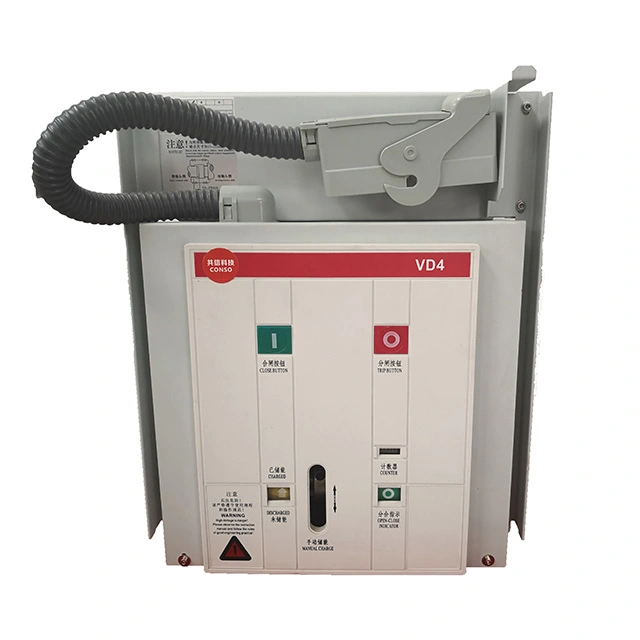

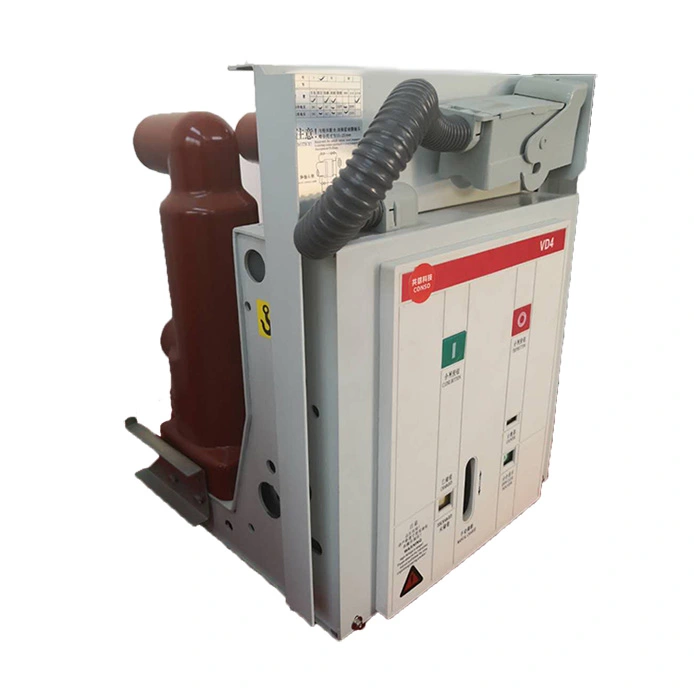

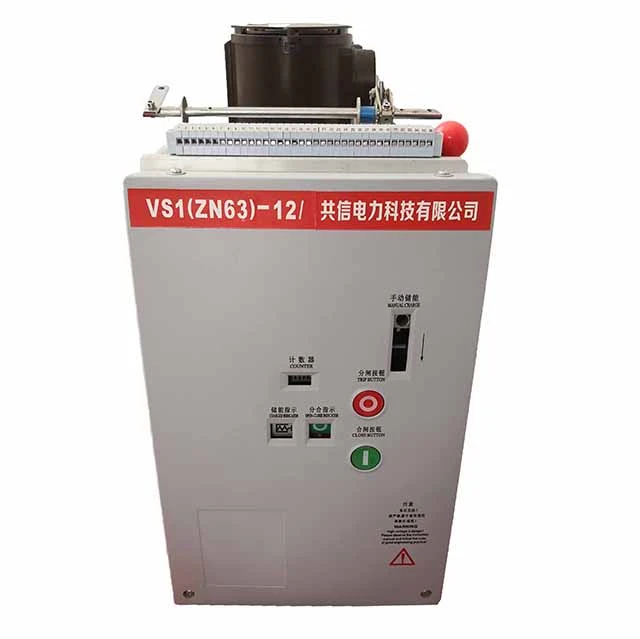

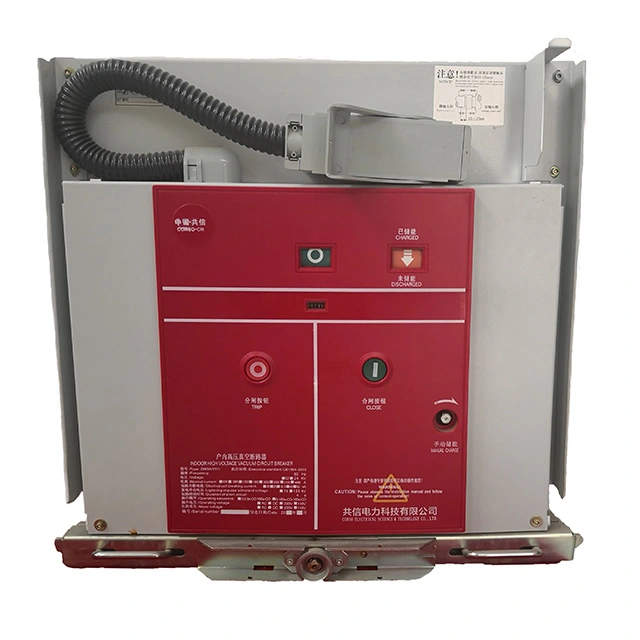

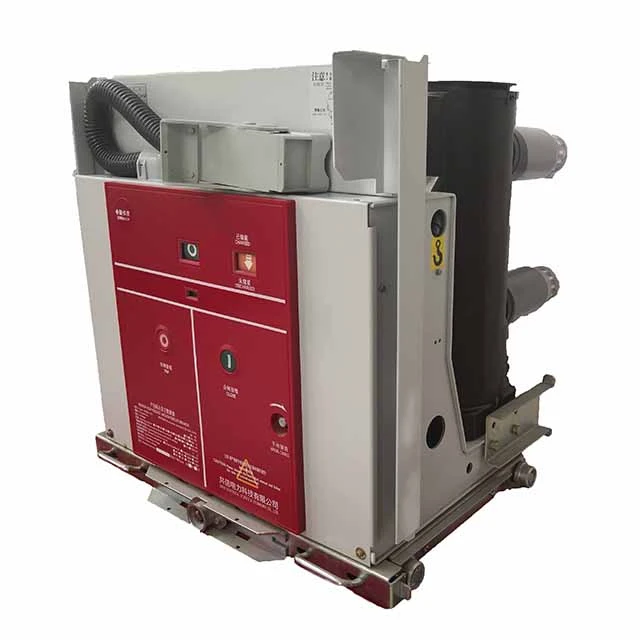

Ang The 11kv vacuum circuit vcb breaker switch indoor ay isang medium voltage switching device na idinisenyo para sa maaasahang kontrol at proteksyon ng mga electrical power system. Gumagamit ito ng advanced na teknolohiya ng vacuum interrupter upang patayin ang arko. Maaaring ipakita ang mga feature ng Structure gaya ng nasa ibaba:
1. Ito ay nagbibigay ng mabilis na arc extinction na may kaunting contact erosion para savacuum circuit breaker;
2. Tinitiyak nito ang maaasahang pagkagambala sa ilalim ng kaso ng mga short circuit at overload na mga alon.
1. Ito ay compact na disenyo at maaasahang pagganap, na may kakayahang madalas na operasyon;
2. Nangangailangan ito ng kaunting pagpapanatili kumpara sa mga tradisyonal na mekanismo.
1. Ito ay ginagamit bilang insulating cylinder pole o cast resin pole para sa mahusay na dielectric strength.
2. Tinitiyak nito ang matatag na pagganap sa malupit na kapaligiran.
1. Ito ay magagamit sa nakatigil na uri o uri ng troli para sa madaling pag-install sa isang switchgear.
2. Ito ay katugma sa mga electrical panel tulad ng KYN28 type na panloob na metal clad cabinet.
|
Max. Gumagamit na Boltahe (kV) |
12 |
||
|
Boltahe ng Operasyon (V) |
DC 220/110 AC 220/110 |
||
|
Na-rate na Dalas (Hz) |
50 |
||
|
Rated Lighting Impulse Voltage tolerance (kV) |
75 |
||
|
1 min Power Frequency Voltage (kV) |
42 |
||
|
Rated Short Circuit Breaking Current (kA) |
25 |
31.5 |
40 |
|
Rated Kasalukuyang (A) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
Oras ng Pagsara (ms) |
35 hanggang 70 |
||
|
Tripping Time (ms) |
20 hanggang 50 |
||
|
Mekanikal na Buhay (mga oras) |
10000 o 20000 |
||
|
Rated Breaking Operations (beses) |
30 |
||
|
Average na Bilis ng Pagsara (m/s) |
0.5 hanggang 0.8 |
||
|
Average na Bilis ng Tripping (m/s) |
0.9 hanggang 1.2 |
||
Q: Paano naiiba ang 11kv vacuum circuit vcb breaker switch sa loob ng SF6 o mga circuit breaker ng langis?
A: Ang 11kv vacuum circuit vcb breaker switch ay gumagamit ng mga vacuum interrupter upang patayin ang mga arko, na nangangahulugang walang pagtagas ng langis, walang greenhouse gas emissions, at mas kaunting maintenance. Ito ay mas malinis, mas ligtas, at nag-aalok ng mas mahabang buhay ng pakikipag-ugnayan.
Q: Ano ang mga kinakailangan sa pagpapanatili ng isang 11kv vacuum circuit vcb breaker switch?
A: Inirerekomenda ang mga nakagawiang inspeksyon, tulad ng pagsuri sa contact resistance, mekanikal na operasyon, at insulation. Gayunpaman, dahil ang mga vacuum interrupter ay halos walang maintenance, ang 11kv vacuum circuit vcb breaker switch ay nangangailangan ng napakakaunting servicing kumpara sa oil insulated type o SF6 gas insulated type circuit breaker.
Q: Ang 11kv vacuum circuit vcb breaker switch ba ay angkop para sa smart grid o remote monitoring?
A: Oo. Ang 11kv vacuum circuit vcb breaker switch ay maaaring pagsamahin sa mga protection relay, remote control, at mga aparatong pangkomunikasyon, kung saan maaaring suportahan ng mga bahagi ang mga SCADA system at smart grid automation, na nagbibigay ng real time monitoring at remote na operasyon.
