1250 Amp 3 Pole 600v Mccb Circuit Breaker

Upang makamit ang isang mabilis na paghahatid, ang Wenzhou XiFa Electric Power Equipment Co., Ltd ay gumagawa ng regular na modelong mccb circuit breaker sa imbakan tulad ng 1250 amp 3 pole 600v mccb circuit breaker. Sa pangkalahatan, ang Wenzhou XiFa Electric Power Equipment Co., Ltd ay maaaring magbigay ng 1250 amp 3 pole 600v mccb circuit breaker sa loob ng 7 araw. Higit pa, nilalayon ng Wenzhou XiFa na gumawa at magbigay ng bawat 3 poste at 4 na poste na mccb molded case circuit breaker na may mabilis na oras ng paghahatid at solidong kalidad. Ang bawat 1250 amp 3 pole 600v mccb circuit breaker ay kukuha ng serye ng factory test upang matiyak ang maayos na karanasan sa paggamit.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang 1250 amp 3 pole 600v mccb circuit breaker ay pangunahing binubuo ng tatlong pangunahing bahagi, na siyang contact system, arc extinguishing system, at trip units. Ang mga trip unit na ito ay nagbibigay ng iba't ibang function ng proteksyon, kabilang ang over current protection, under voltage protection, thermal protection, at shunt tripping. Isang 1250 amp 3 pole 600v mccb circuit breaker ay sarado man o ng isang nakamotor na driver. Kapag ang mga contact ay sarado, sila ay gaganapin sa posisyon sa pamamagitan ng isang trip free na mekanismo. Kapag nagkaroon ng fault, ina-activate ng kaukulang trip unit ang mekanismo, na nilalabas ang latch at nagiging sanhi ng awtomatikong trip ng 1250 amp 3 pole 600v mccb circuit breaker , at sa gayon ay pinoprotektahan ang circuit.

1. Shunt trip unit

Ang shunt trip ay ginagamit para sa remote control na operasyon. Nagbibigay-daan ito sa circuit na mabuksan sa pamamagitan ng 1250 amp 3 pole 600v mccb circuit breaker mula sa malayo.

2. Higit sa kasalukuyang trip unit

Ang yunit na ito ay nagbibigay ng proteksyon laban sa mga short circuit at over current. Kapag ang kasalukuyang ay lumampas sa preset na halaga, ang electromagnetic na puwersa na nabuo ng trip unit ay naglalabas ng latch. Ang gumagalaw na contact pagkatapos ay mabilis na naghihiwalay sa ilalim ng puwersa ng tagsibol, na nakakaabala sa circuit.

3. Sa ilalim ng boltahe trip unit

Ang yunit na ito ay nagbibigay ng proteksyon laban sa pagkawala ng boltahe. Ang coil nito ay direktang konektado sa power supply at nananatiling may lakas sa ilalim ng normal na mga kondisyon, na nagbibigay-daan sa 1250 amp 3 pole 600v mccb circuit breaker na manatiling nakasara. Kapag ang supply ay nawala o ang boltahe ay bumaba nang malaki, ang magnetic force ay humihina at nagiging mas mababa kaysa sa spring force. Ang spring pagkatapos ay nagtutulak sa gumagalaw na core, na naglalabas ng latch at nagiging sanhi ng 1250 amp 3 pole 600v mccb circuit breaker na madapa.

4. Thermal trip unit

Kapag dumaloy ang overload current sa 1250 amp 3 pole 600v mccb circuit breaker, umiinit ang bimetal strip sa loob ng thermal trip unit dahil sa agos. Dahil ang dalawang metal ay may magkaibang koepisyent ng pagpapalawak, sila ay yumuyuko sa magkaibang bilis kapag pinainit. Ang deformation na ito ay nagtutulak sa tripping mechanism, na nagiging sanhi ng 1250 amp 3 pole MCCB molded case circuit breaker na bumukas at maputol ang circuit.

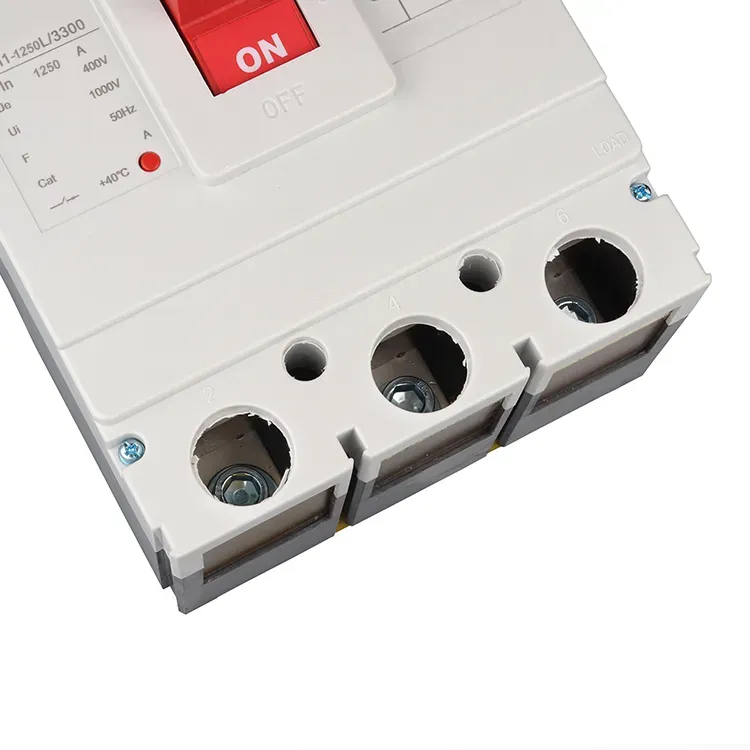

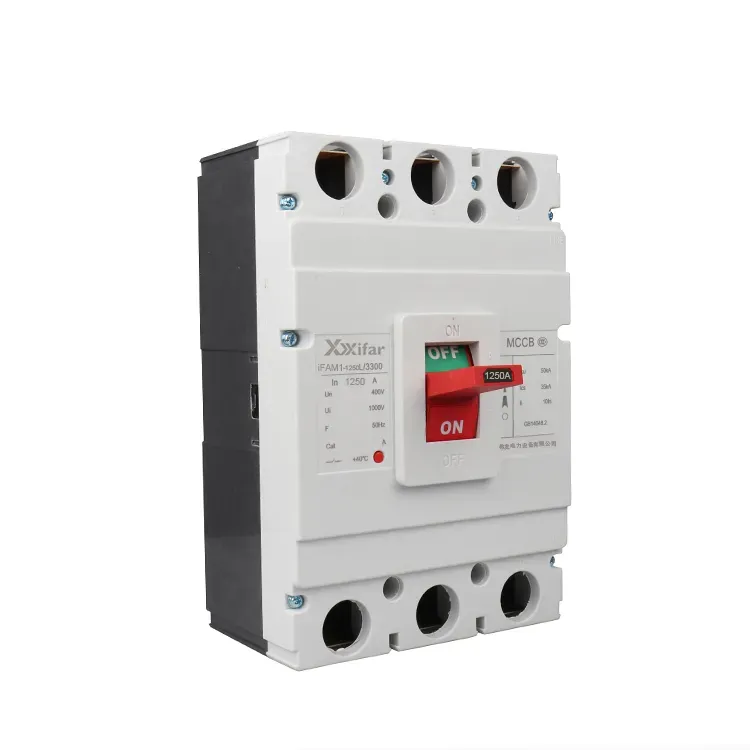

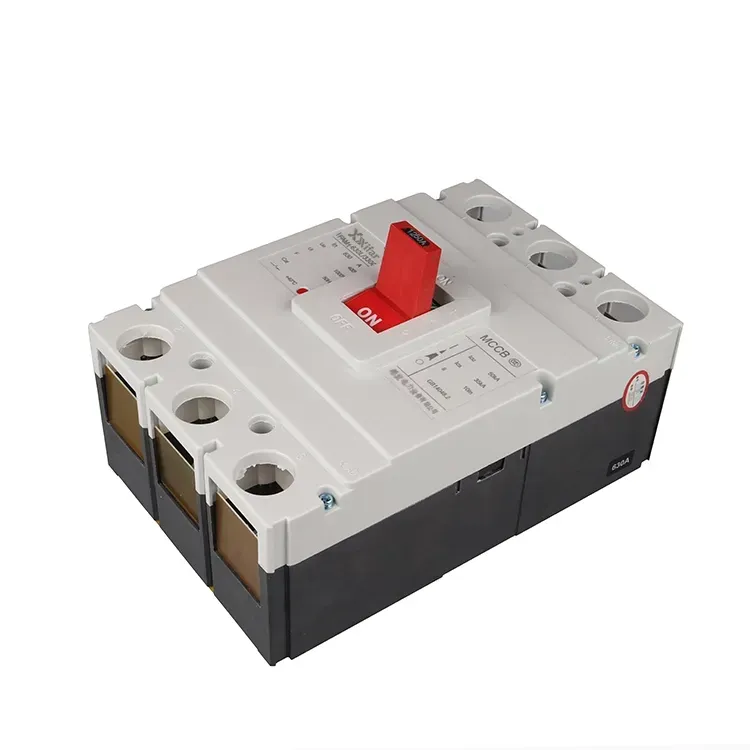

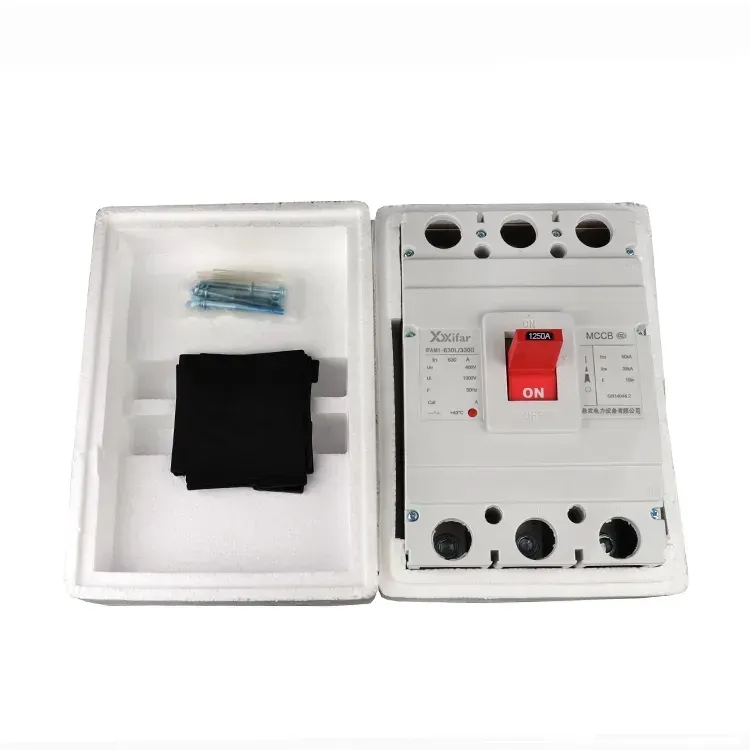

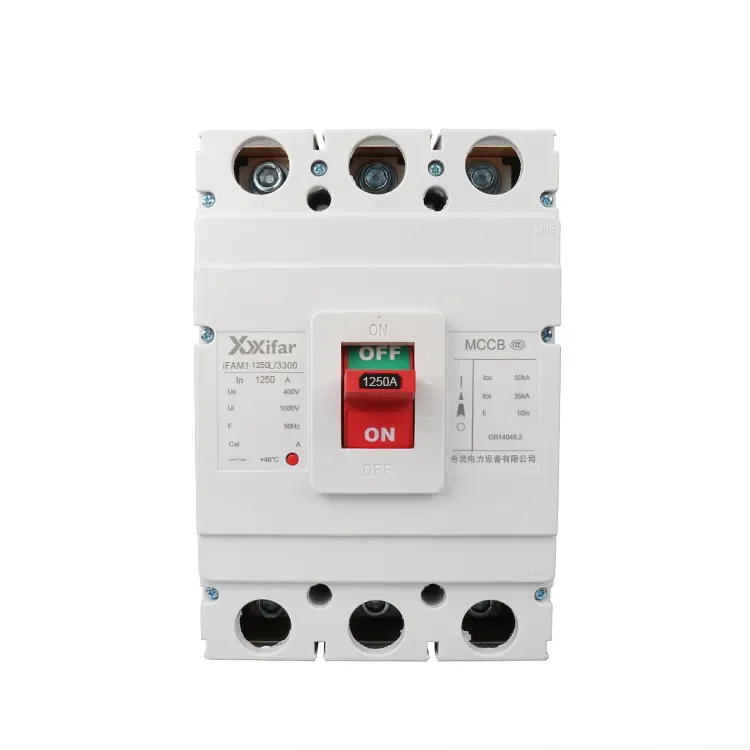

1250 Amp 3 Pole 600v Mccb Circuit Breaker

1250 amp 3 pole 600v mccb circuit breaker parameter:

Rated Frame Kasalukuyang	1250
Bilang ng mga Polo	3 poste; 3P; 3 yugto
Na-rate na Kasalukuyang Gumagana	630A; 700A; 800A; 1000A
Dalas	60 Hz/50 Hz
Ultimate Short Circuit Breaking Capacity	50kA o 70kA
Serbisyo ng Short Circuit Breaking Capacity	35kA o 50kA
Na-rate na Boltahe sa Paggawa	660 V; 690 V
Na-rate na Boltahe ng Insulation	1000 V
Buhay ng Serbisyong Mekanikal	10000 beses
Buhay ng Serbisyong Elektrisidad	2000 beses
Distansya ng arko	≤100 mm

Size

Mode ng Produkto	poste	Dimensyon
Mode ng Produkto	poste	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137
