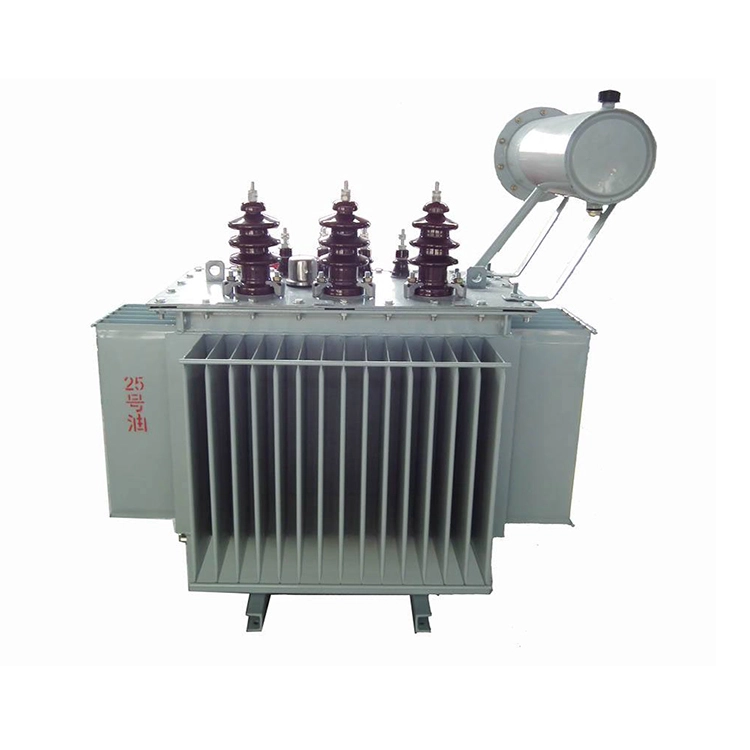

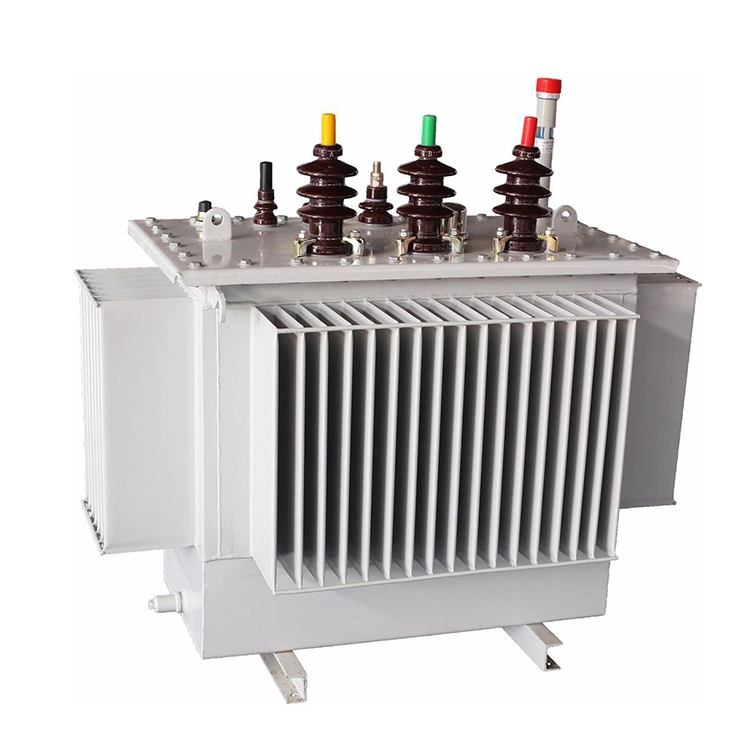

200kva Copper Winding S13 Series Oil Immersed Transformer

Oil Immersed Power Transformers: Mga Tampok, Aplikasyon, at Pagsasaalang-alang sa Pagpili

Ang 200kva copper winding s13 series oil immersed power transformer ay malawakang ginagamit sa mga modernong electrical network. Ang pangunahing function ng isang oil immersed transpormer ay upang i-convert ang mga antas ng boltahe at ipamahagi ang elektrikal na enerhiya nang mahusay sa iba't ibang uri ng mga load. Gumagana sa prinsipyo ng electromagnetic induction, ang 200kva copper winding s13 series na oil immersed transformer ay maaaring tumaas o bumaba ng alternating current voltage kung kinakailangan, upang gawing angkop ang mga ito para sa malawak na hanay ng mga aplikasyon sa mga power utilities, mga pasilidad na pang-industriya, at mga sistemang pang-agrikultura. Pinagsasama ng kanilang disenyo ang epektibong paglamig, maaasahang pagkakabukod, at mahabang buhay ng serbisyo, na nagpapahintulot sa kanila na gumanap sa parehong panloob at panlabas na kapaligiran.

Teknikal na Prinsipyo at Pangunahing Bahagi

Ang mga pangunahing elemento ng isang 200kva copper winding s13 series oil immersed transformer ay ang magnetic core, ang windings, at ang insulating oil. Ang core ay karaniwang ginawa mula sa mataas na kalidad na silicon steel laminations na nakaayos upang mabawasan ang mga pagkalugi ng eddy current at mapabuti ang magnetic performance. Depende sa mga kinakailangan sa disenyo, ang mga paikot-ikot ay maaaring gawin mula sa mga konduktor ng tanso at na-configure sa mataas na boltahe at mababang boltahe na mga coil.

Ang tangke ng transpormer ay puno ng insulating oil, na gumaganap ng dalawang mahahalagang pag-andar. Nagbibigay ito ng electrical insulation sa pagitan ng mga energized na bahagi habang dinadala din ang init mula sa windings at core. Ang init na nabuo sa panahon ng operasyon ay inililipat sa pamamagitan ng langis at pagkatapos ay nalalantad sa ibabaw ng tangke sa nakapaligid na hangin. Ang proseso ng paglamig na ito ay nakakatulong na mapanatili ang matatag na temperatura ng pagpapatakbo at sumusuporta sa pangmatagalang pagiging maaasahan. Ang enclosure ay idinisenyo upang maiwasan ang pagpasok ng alikabok at mga dayuhang bagay, na tinitiyak ang ligtas na operasyon sa iba't ibang kapaligiran.

Mga Katangian ng Pagganap at Karaniwang Aplikasyon

Available ang mga oil immersed transformer sa malawak na hanay ng mga kapasidad, karaniwang kabilang ang mga rating mula 25 kVA hanggang 4000 kVA. Ang mga karaniwang pagsasaayos ng boltahe ay maaaring may kasamang mataas na boltahe na bahagi na na-rate sa 10 kV at isang mababang boltahe na bahagi na na-rate sa 400 V. Ang mga halaga ng impedance at pagkawala ng load ay nag-iiba ayon sa kapasidad ng transformer at mga kinakailangan sa disenyo.

Ang 200kva copper winding s13 series na oil immersed transformer ay inengineered upang gumana sa ilalim ng hinihingi na mga kondisyon sa kapaligiran, na kinabibilangan ng parehong mababang temperatura at mataas na temperatura na mga rehiyon. Ang kanilang tatlong yugto na pagsasaayos ay nakakatugon sa mga kinakailangan ng mga sistema ng pang-industriya na kapangyarihan, habang ang malakas na electromagnetic compatibility ay nakakatulong na mabawasan ang interference sa mga kalapit na kagamitan.

Kasama sa mga karaniwang aplikasyon ang mga substation ng utility, mga network ng pamamahagi ng pabrika, mga istasyon ng irigasyon sa agrikultura, mga gusaling pangkomersyo, at iba pang mga pasilidad na nangangailangan ng maaasahan at matatag na suplay ng kuryente.

Mga Teknikal na Bentahe at Mga Tampok na Pangkaligtasan

Kung ikukumpara sa mga dry type na transformer, ang 200kva copper winding s13 series na oil immersed transformer ay nag-aalok ng ilang natatanging bentahe. Ang insulating oil ay nagbibigay ng mas mataas na dielectric strength kaysa sa hangin, na nagbibigay-daan para sa isang mas compact na de-koryenteng disenyo habang pinapanatili ang maaasahang pagganap ng pagkakabukod. Bilang karagdagan, ang langis ay sumisipsip at naglilipat ng init nang mas epektibo. Nakakatulong ito na bawasan ang thermal stress at pahabain ang buhay ng kagamitan.

Ang proteksyon sa kahalumigmigan ay isa pang mahalagang benepisyo. Ang langis ay pumapalibot sa mga panloob na bahagi at nagsisilbing isang hadlang laban sa halumigmig, na ginagawang mas angkop ang mga transformer na nakalubog sa langis para sa mga lugar na may mataas na antas ng kahalumigmigan.

Mula sa pananaw sa kaligtasan, ang mga tangke ng transformer ay karaniwang nilagyan ng mga pressure relief device. Kung ang isang panloob na fault ay nagdudulot ng pagtaas ng presyon nang lampas sa isang ligtas na limitasyon, ang aparato ay awtomatikong naglalabas ng labis na presyon upang makatulong na protektahan ang kagamitan mula sa matinding pinsala. Ang Wenzhou XiFa Electrical Power Equipment Co., Ltd ay nag-aalok din ng mga customized na disenyo, na kinabibilangan ng iba't ibang core configuration at winding materials, para matugunan ang mga espesyal na kinakailangan sa pag-install o natatanging katangian ng pagkarga.

Mga Pagsasaalang-alang sa Pagpili at Pagpapatakbo

Ang pagpili ng naaangkop na oil immersed transformer ay nagsisimula sa isang maingat na pagsusuri ng inaasahang pagkarga. Halimbawa, ang mga pag-install na nagsusuplay ng malalaking motor ay madalas na nangangailangan ng karagdagang kapasidad upang mapaunlakan ang mga panimulang agos at pagpapalawak sa hinaharap. Dapat ding isaalang-alang ang mga kondisyon sa kapaligiran kapag pumipili ng disenyo ng enclosure at antas ng proteksyon, lalo na para sa mga panlabas na instalasyon na nakalantad sa ulan, alikabok, o malupit na kondisyon ng panahon.

Ang regular na pagpapanatili ay mahalaga para sa maaasahang operasyon. Ang kondisyon ng insulating oil ay dapat na subaybayan pana-panahon, kabilang ang mga pagsusuri para sa moisture content at pagkasira ng kemikal. Kapag ang kalidad ng langis ay lumampas sa mga katanggap-tanggap na limitasyon, dapat na isagawa ang mga pagwawasto gaya ng pagpapalit ng langis o pagbabagong-buhay.

Para sa mga pinahabang panahon ng pag-iimbak o pagsasara, ang mga wastong hakbang sa pag-iingat ay kinakailangan upang maprotektahan ang transpormer mula sa moisture ingress. Sa anumang aktibidad ng inspeksyon o pagpapanatili, ang kagamitan ay dapat na ganap na nakahiwalay sa suplay ng kuryente at dapat sundin ang naaangkop na mga pamamaraan sa kaligtasan upang maiwasan ang mga panganib sa kuryente.

Sa kanilang mahusay na mga katangian ng pagkakabukod, mahusay na pagganap ng pagpapalamig, at napatunayang pagiging maaasahan, ang mga oil immersed power transformer ay patuloy na gumaganap ng isang kritikal na papel sa pagtiyak ng matatag at mahusay na pamamahagi ng kuryente sa iba't ibang uri ng mga industriya at proyektong pang-imprastraktura sa buong mundo.
