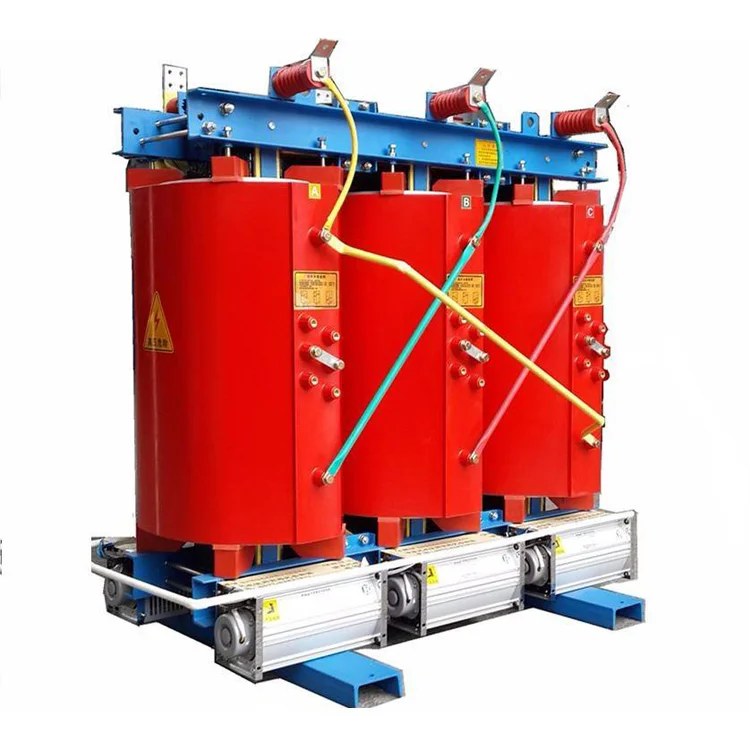

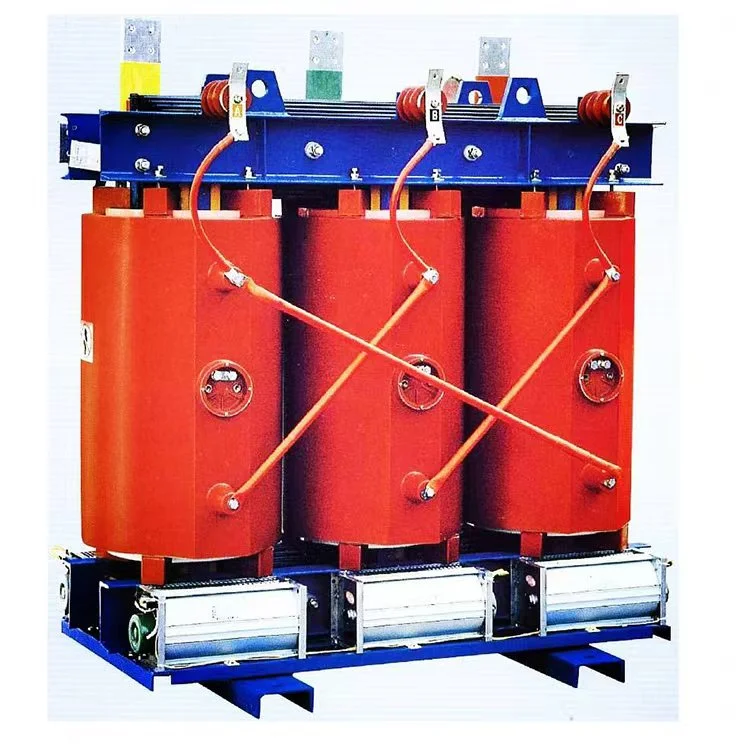

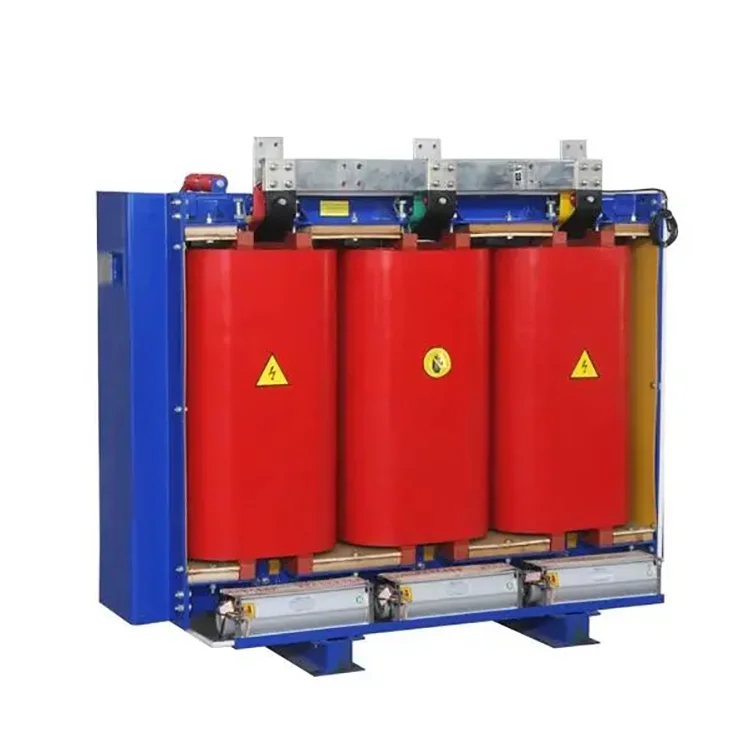

2500 KVA 11 hanggang 0.4 KV Dry Type Transformer

Ang 2500 kVA 11 hanggang 0.4 kV dry type transformer ay pangunahing binubuo ng mga sumusunod na bahagi: transformer core, transformer windings, transformer insulation, transformer conductor, transformer cooling device, at temperature measurement device.

Mga likid

Ang 2500 kVA 11 hanggang 0.4 kV dry type na transformer coils ay isinusuot sa mga high precision winding machine. Ang mababang boltahe na winding ay gumagamit ng isang foil winding construction. Para sa mga transformer na may malalaking kapasidad, nakalaan ang mga ventilation duct. Pagkatapos ng paikot-ikot, ang pagpapatayo ng vacuum ay isinasagawa. Ang proseso ng paghahagis at solidification ay mahigpit na isinasagawa alinsunod sa mga pamantayan ng proseso, tinitiyak na walang mga bula o mga void sa loob ng mga coils, na nagpapahintulot sa transpormer na makamit ang pinakamainam na operasyon.

Core

Ang core ng seryeng ito ng 2500 kVA 11 hanggang 0.4 kV dry type transformer ay gawa sa mataas na kalidad, mataas na permeability grain oriented cold rolled silicon steel sheets. Ang mga advanced na silicon steel sheet cutting lines at isang 45° fully mitered step lap core stacking technique ay pinagtibay. Ang core limbs ay nakatali sa Class F unidirectional glass fiber tape, at isang bagong istraktura ng mga pull plate na walang mga butas sa core yoke ang ginagamit para sa pag-aayos. Ang core surface ay pinahiran ng epoxy resin, na binabawasan ang impluwensya ng leakage flux, epektibong ino-optimize ang magnetic circuit distribution, at binabawasan ang core noise, walang load losses, at no-load current. Ito ay makabuluhang nagpapabuti sa kalidad ng hitsura ng transformer ng pamamahagi.

High Voltage Winding

Ang mataas na boltahe na paikot-ikot na 2500 kVA 11 hanggang 0.4 kV na dry type na transformer ay gumagamit ng isang naka-segment na istraktura ng layer, na lubos na nagpapababa sa boltahe sa pagitan ng mga layer ng winding. Binubuo ito ng vacuum cast epoxy resin na may filler, na binabawasan ang internal partial discharge level ng winding at pinapabuti ang electrical performance ng coil. Ang pagkakabukod sa pagitan ng paikot-ikot na mga layer ay gumagamit ng DMD epoxy resin prepreg cloth, na nagpapataas ng lakas ng boltahe na makatiis. Ang paikot-ikot na ibabaw ay puno ng fiberglass mesh na tela, na nagpapaganda sa impact toughness ng coil, na nagpapahusay sa short circuit withstand na kakayahan ng distribution transformer. Ang coil ay hindi natutuyo o nabibitak.

Mababang Voltage Winding:

Ang mababang boltahe na paikot-ikot ay gumagamit ng pagbuo ng foil. Ang mga radial cooling duct ay ginagamit sa coil upang mapahusay ang kakayahan sa pag-alis ng init. Ang insulation sa pagitan ng mga layer ng 2500 kVA 11 hanggang 0.4 kV dry type transformer's low voltage winding ay gumagamit ng DMD epoxy resin prepreg cloth. Ang mga dulo ay tinatakan at nilagyan ng epoxy resin, na nagreresulta sa integral cured forming.

Mga Parameter ng Produkto:

Paggawa ng Kagamitan

Semi Tapos na Produkto

Proteksyon Enclosure IP21

Transformer Core

Transformer Winding

Test Center

Winding Workshop
