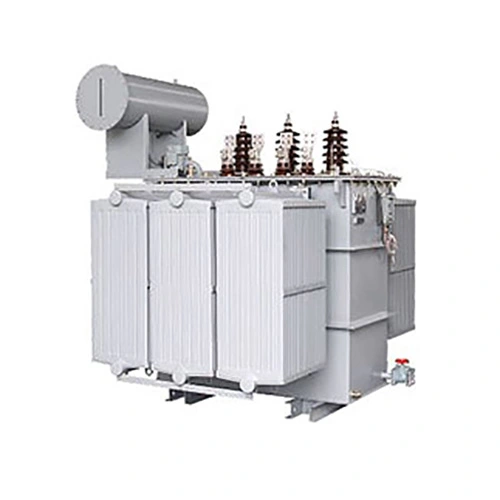

33kv 35kv 2000 Kva Oil Immersed Power Transformer

Ang Wenzhou XiFa Electrical Power Equipment Co., Ltd ay gumagawa at nagbibigay ng 33kv 35kv 2000 kva oil immersed power transformer na may mabilis na paghahatid at para sa utility project. Susuriin ng WenZhou XiFa ang teknikal na detalye mula sa mga gumagamit ng terminal, kung saan ang 2000 kva oil immersed transformer ay idinisenyo at gagawin upang mapaglabanan ang mabibigat na kargamento ng industriya, pagbabago ng boltahe at malupit na kapaligiran sa labas, tulad ng 50℃ mataas na temperatura, sandstorm, mahalumigmig na init, at mataas na altitude. Bago maihatid ang bawat 33kv 35kv 2000 kva oil immersed power transformer, isasagawa ang factory test at ipapadala ang dokumentasyong handa sa pag-export sa mga kontratista ng EPC.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang isang 33kv 35kv 2000 kva oil immersed power transformer ay isang power equipment kung saan ang core at windings ay ganap na nakalubog sa insulating oil. Ang langis ay nagsisilbi ng maraming layunin, na kinabibilangan ng pagkakabukod ng kuryente, pag-alis ng init, at proteksyon ng bahagi. Ang prinsipyo ng pagpapatakbo ay batay sa electromagnetic induction. Kapag ang alternating current ay inilapat sa pangunahing paikot-ikot, isang alternating magnetic flux ay nabuo sa loob ng core. Ang pagbabago ng magnetic field na ito ay nagpapahiwatig ng boltahe sa pangalawang paikot-ikot. Ito ay nagbibigay-daan sa paglipat at conversion ng elektrikal na enerhiya.

Ang insulating oil ay gumaganap ng isang mahalagang papel sa buong prosesong ito. Ito ay de-koryenteng naghihiwalay ng mga sangkap na may enerhiya habang sabay na inaalis ang init na nabuo sa panahon ng operasyon. Dahil sa mga katangiang ito, malawakang ginagamit ang A 33kv 35kv 2000 kva oil immersed power transformer sa mga planta ng power generation, substation, pang-industriyang distribution network, at iba pang application na nangangailangan ng maaasahang mataas na boltahe at mataas na kapasidad na paghahatid ng kuryente.

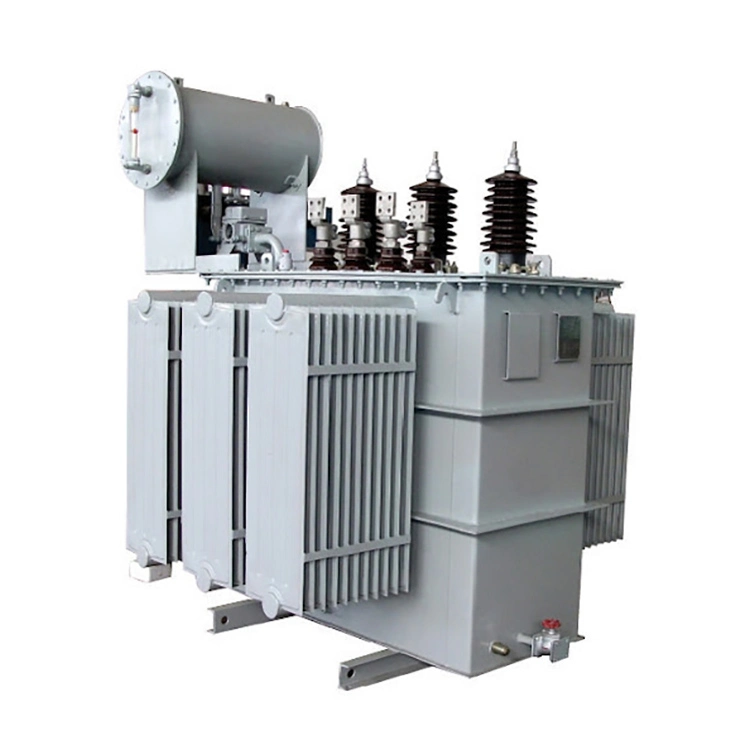

33kv 35kv 2000 Kva Oil Immersed Power Transformer

Teknikal na Pagtutukoy:

Pangalan ng Produkto		33kv 35kv 2000 kva oil immersed power transformer
Na-rate na Kapangyarihan		2000 kVA
Na-rate na Boltahe ng HV		33 kV 35kV
LV Rated Boltahe		400/230 V
Pangkat ng Vector		Dyn11
I-tap ang Changer	Uri	OCTC o OLTC
	Saklaw ng Boltahe ng HV	±2×2.5%; ±3×2.5%
Kahusayan sa buong pagkarga		≥ 99%
Impedance		6.5% na may 10% tolerance
Uri ng Serbisyo		Tuloy-tuloy na Tungkulin
Pag-mount		Naka-mount sa labas ng lupa

Istraktura at Prinsipyo ng Pagpapatakbo:

Ang 33kv 35kv 2000 kva oil immersed power transformer ay binubuo ng ilang pangunahing bahagi, kung saan kasama sa transformer ang magnetic core, windings, oil tank, conservator, bushings, tap changer, at gas relay.

Batay sa structural design, ang 33kv 35kv 2000 kva oil immersed power transformers ay karaniwang nahahati sa dalawang kategorya. Ang una ay ang core type na transformer, kung saan napapalibutan ng mga windings ang magnetic core. Ang disenyong ito ang pinakakaraniwang ginagamit sa mga modernong sistema ng kuryente. Ang pangalawa ay ang shell type transformer, kung saan ang magnetic core ay pumapalibot sa mga windings at karaniwang ginagamit sa mga espesyal na application.

Ang bawat bahagi ay inilalapat ng isang mahalagang function. Iniimbak ng tangke ng langis ang insulating oil at dapat magbigay ng mahusay na pagganap ng sealing. Hindi lamang tinatanggap ng conservator ang mga pagbabago sa dami ng langis na dulot ng mga pagkakaiba-iba ng temperatura, ngunit nakakatulong din na mapanatili ang isang matatag na antas ng langis. Nagbibigay-daan ang mga bushings sa mga electrical conductor na dumaan sa 33kv 35kv 2000 kva oil immersed power transformer enclosure habang pinapanatili ang ligtas na insulation sa pagitan ng mga energized conductor at grounded na bahagi ng metal.

Ang mga insulating at cooling function ng transpormer na langis ay nakakamit sa pamamagitan ng mga pisikal na katangian nito. Ang mataas na dielectric strength nito ay nagbibigay ng epektibong electrical insulation sa pagitan ng mga live na bahagi. Kasabay nito, ang mababang lagkit nito ay nagbibigay-daan sa maayos na sirkulasyon sa buong oil immersed transformer, na nagbibigay-daan sa mahusay na paglipat ng init. Sa panahon ng operasyon, ang langis ay dumadaloy sa paligid ng mga windings at core, upang sumipsip ng init at dalhin ito sa mga radiator. Dagdag pa rito, ang init ay pagkatapos ay inilabas sa nakapalibot na kapaligiran sa pamamagitan ng natural na air cooling o pinahusay na mga sistema ng paglamig kapag kinakailangan.
