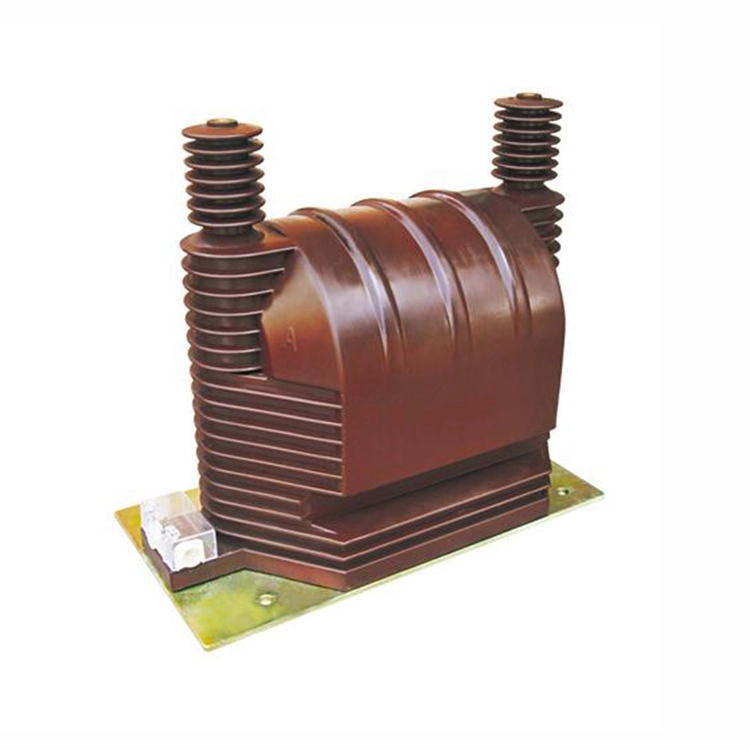

33kv High Voltage Single Phase Potential Transformer

Mga Tampok ng Produkto:

1. Sa istruktura, ang isang 33kv mataas na boltahe na single phase potensyal na transpormer ay maaaring ituring bilang isang maliit na kapasidad at mataas na ratio step down power transpormer. Gayunpaman, hindi tulad ng isang power transformer,  apotensyal na transpormerhindi naglilipat ng enerhiya para sa supply ng load. Sa halip, ito ay may mahalagang papel sa pagsukat at proteksyon.

2. Ang pangalawang circuit ay konektado sa mga instrumento sa pagsukat, mga protective relay, at mga awtomatikong device kung saan ang mga boltahe na coils ay nagpapakita ng napakataas at mahalagang pare-pareho ang impedance. Bilang isang resulta, ang pangalawang kasalukuyang ay minimal, katulad ng walang kondisyon ng pagkarga ng isang power transpormer. Ang pagkonsumo ng kuryente ng isang 33kv na mataas na boltahe na potensyal na transpormador ay napakababa, at ang pangalawang boltahe ay nananatiling halos katumbas ng sapilitan na EMF, na tinutukoy ng pare-pareho ang pangunahing boltahe. Tinitiyak nito ang kinakailangang antas ng katumpakan para sa pagsukat ng boltahe.

3. Ang pangalawang paikot-ikot ng mga potensyal na transformer ay hindi dapat mai-short circuit. Sa ilalim ng normal na operasyon, ang load ng 33kv high voltage single phase potential transpormer ay isang mataas na impedance device, ngunit kung may short circuit, ang tanging limiting factor ay ang impedance ng winding. Ito ay maaaring humantong sa sobrang mataas na short circuit current, na magdulot ng maling pagbabasa ng metro, maling operasyon ng relay, o kahit na permanenteng pinsala sa power transformer.

4. Ang terminal ng parehong pangalawang paikot-ikot at ang zero sequence na paikot-ikot ay dapat na pinagbabatayan. Kung hindi saligan, ang isang pagkakamali sa pangunahing sistema ay maaaring magdulot ng mapanganib na mataas na boltahe sa mga paikot-ikot na ito, na nagdudulot ng malubhang panganib sa mga konektadong instrumento, relay, at kaligtasan ng mga tauhan.

Teknikal na Pagtutukoy:

FAQ ng Produkto:

Q: Ano ang na-rate na pasanin ng isang 33kv high voltage single phase potential transformer?

A: Ang na-rate na pasanin sa pangkalahatan ay mula 25 VA hanggang 200 VA depende sa aplikasyon. Tinitiyak nito ang matatag na katumpakan para sa mga instrumento sa pagsukat at mga relay ng proteksyon nang hindi na-overload ang transpormer.

Q: Paano naka-ground ang 33kv high voltage single phase potential transformer?

A: Ang pangalawang paikot-ikot ay karaniwang pinagbabatayan sa isang punto upang mapanatili ang potensyal na sanggunian at upang matiyak ang kaligtasan. nakakatulong ito upang maiwasan ang mga lumulutang na boltahe at bawasan ang panganib ng pagkabigo sa pagkakabukod.

T: Maaari bang ikonekta ang isang bahagi ng PT para sa pagsukat ng tatlong yugto?

A: Oo naman. Para sa isang three-phase system, tatlong single phase PT ay maaaring ikonekta sa isang star o open delta arrangement, na depende sa kung ang buong phase sa phase at phase sa ground voltages ay kailangang subaybayan o hindi.
