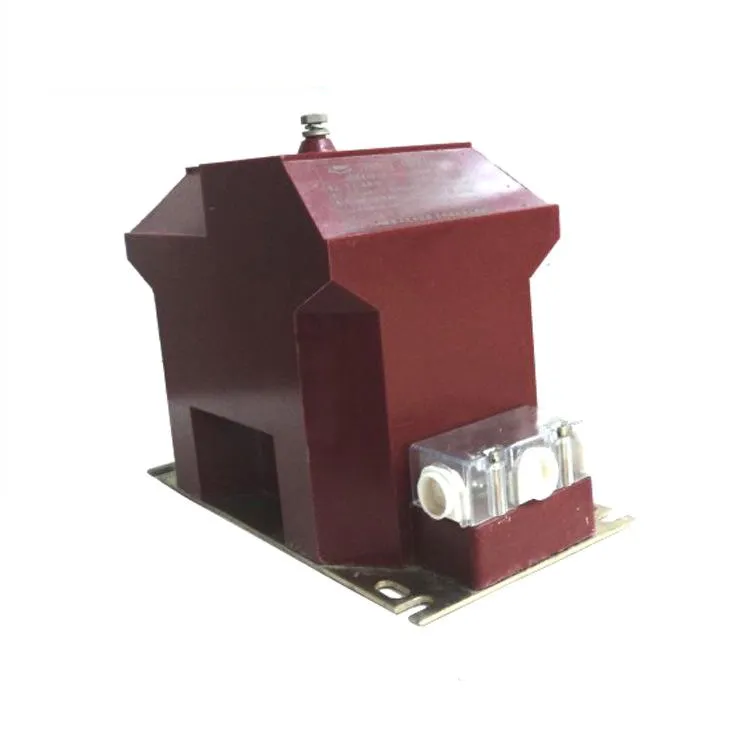

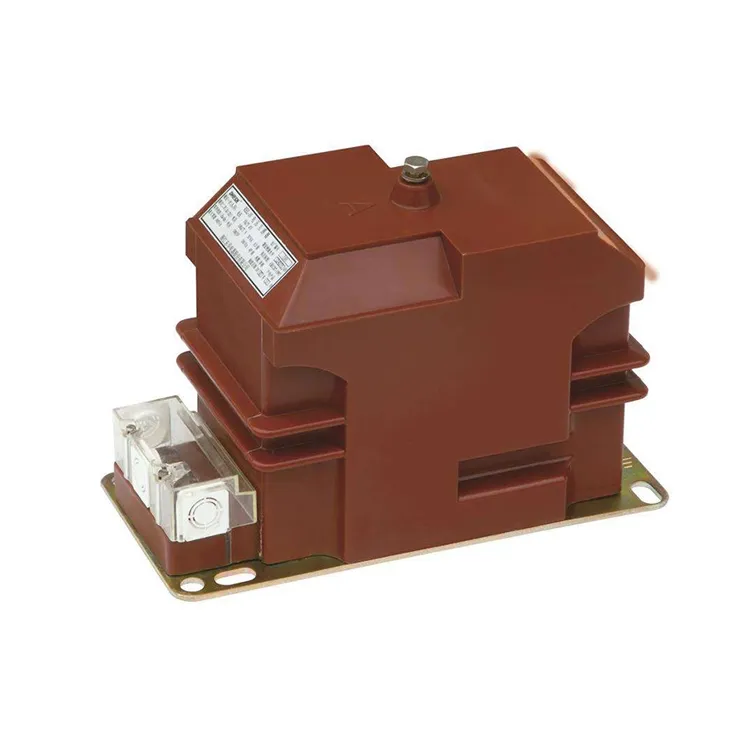

Medium Voltage Resin Cast Potential Transformer sa Switchgear

Ang isang medium na boltahe na resin cast potensyal na transpormer, kung saan ang function ay katulad ng isang power distribution transformer, ay idinisenyo upang i-convert ang boltahe. Gayunpaman, ang mga power transformer ay pangunahing nag-a-adjust ng boltahe upang paganahin ang mahusay na paghahatid at pamamahagi ng kuryente, karaniwang may mga kapasidad na na-rate sa kVA o MVA, habang ang mga potensyal na transformer ay nagsisilbi sa isang pagsukat at proteksyon na papel. ang pangunahing function ng isang medium boltahe resin cast potensyal na transpormer ay upang magbigay ng operating kapangyarihan sa pagsukat instrumento at proteksiyon relay, upang paganahin ang tumpak na pagsubaybay ng linya boltahe, kapangyarihan, at enerhiya consumption. Ang mga potensyal na transformer ay nagbibigay din ng kritikal na input para sa mga scheme ng proteksyon upang mapangalagaan ang mga asset na may mataas na halaga tulad ng mga linya ng transmission, motor, at power transformer sa panahon ng mga kondisyon ng fault. Dahil sa mga function na iyon,potensyal na mga transformeray idinisenyo na may medyo maliit na mga kapasidad, karaniwang ilang VA hanggang ilang dosenang VA, at bihirang lumampas sa 1000 VA.

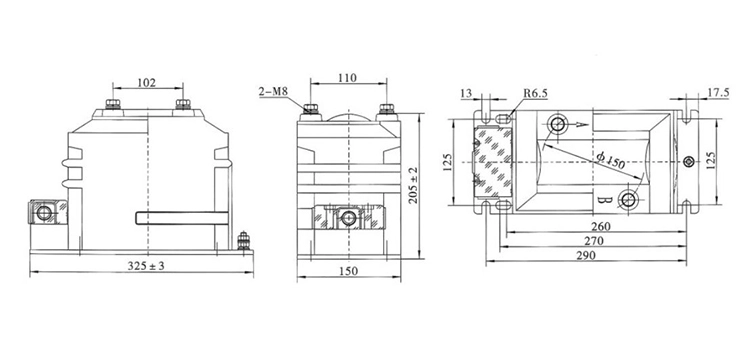

Teknikal na Pagtutukoy:

FAQ ng Produkto:

Q: Ano ang function ng isang medium voltage resin cast potential transformer sa switchgear?

A: Ang isang potensyal na transformer ay ginagamit upang i-step down ang pangunahing boltahe ng system sa isang standardized na mas mababang halaga na maaaring ligtas na ibigay sa mga instrumento sa pagsukat, mga metro ng enerhiya, at mga protective relay. Sa medium voltage switchgear, ang resin cast potential transformers ay nagbibigay ng galvanic isolation sa pagitan ng primary voltage system at secondary voltage control circuits, upang matiyak ang parehong katumpakan at kaligtasan ng operator.

T: Bakit mas pinipili ang teknolohiya ng resin cast para sa mga potensyal na transformer ng medium boltahe?

A: Gumagamit ang resin cast PT ng epoxy resin bilang insulating at encapsulating material. Ang teknolohiyang ito ay nagbibigay ng mahusay na pagganap sa electrical insulation, mataas na mekanikal na lakas, paglaban sa kahalumigmigan at alikabok, at malakas na proteksyon laban sa bahagyang discharge. Bilang resulta, ang mga resin cast potetial transformer ay partikular na angkop para sa mga panloob na aplikasyon ng switchgear kung saan ang compact na disenyo at pagiging maaasahan ng long life scale ay kritikal.

Q: Ano ang mga tipikal na rating ng boltahe para sa medium voltage resin cast PT?

A: Katamtamang boltahe resin cast potensyal na mga transformer ay karaniwang dinisenyo para sa mga sistema mula sa 3.6 kV hanggang 36 kV, na depende sa switchgear disenyo. Ang pangalawang boltahe ng output ay karaniwang naka-standardize sa 100 V o 110 V, na siyang antas ng boltahe sa pagitan ng phase hanggang phase, o 100/√3 V o 110/√3 V, na siyang antas ng boltahe sa pagitan ng phase hanggang neutral, alinsunod sa mga pamantayan ng IEC.
