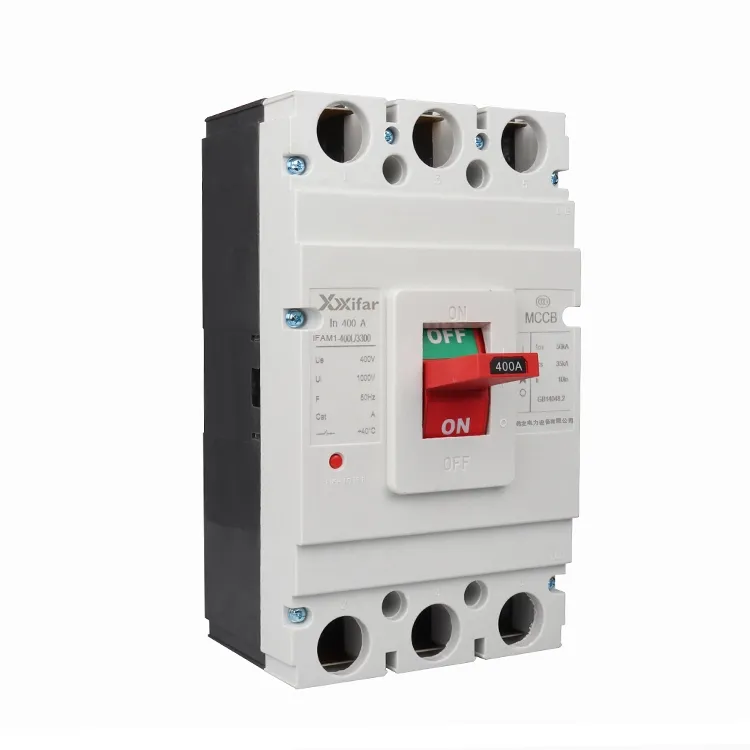

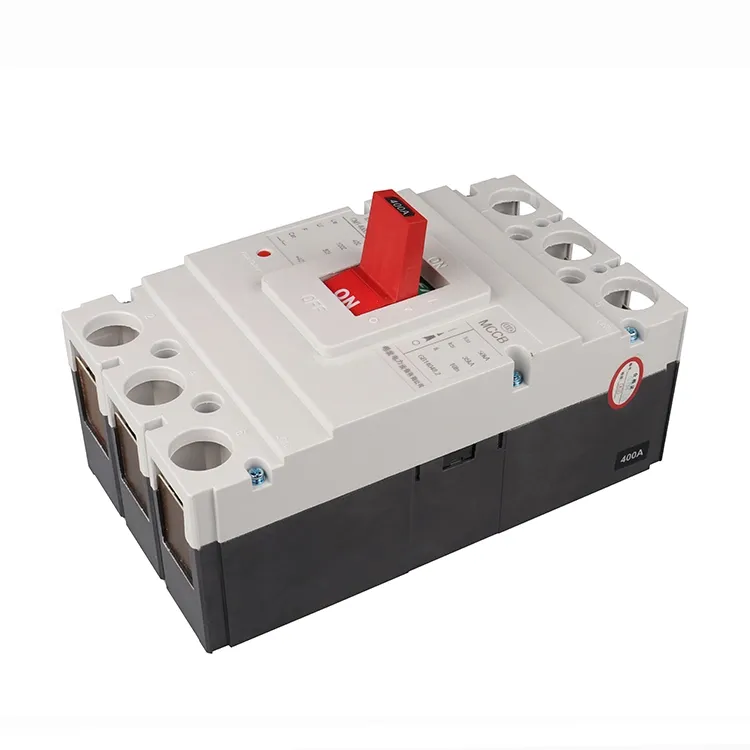

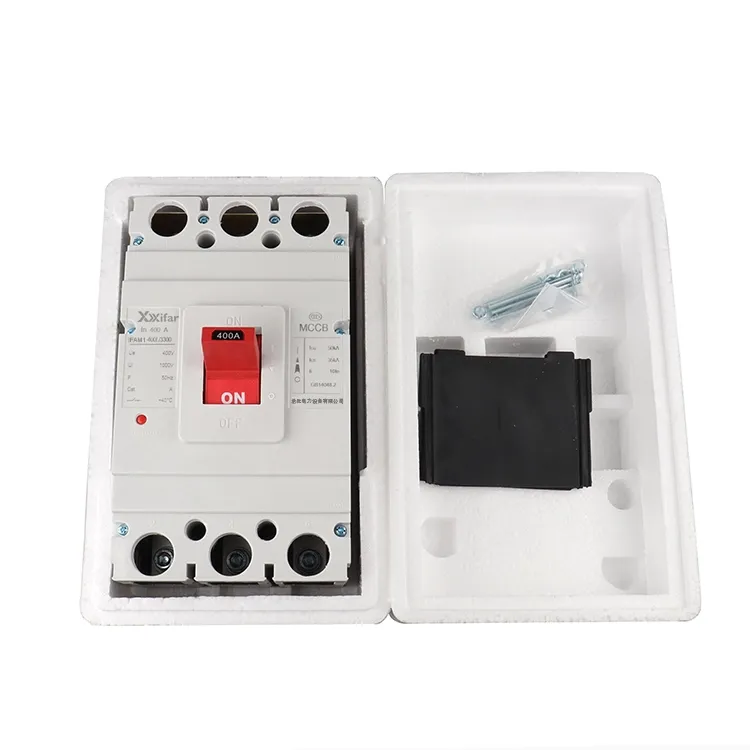

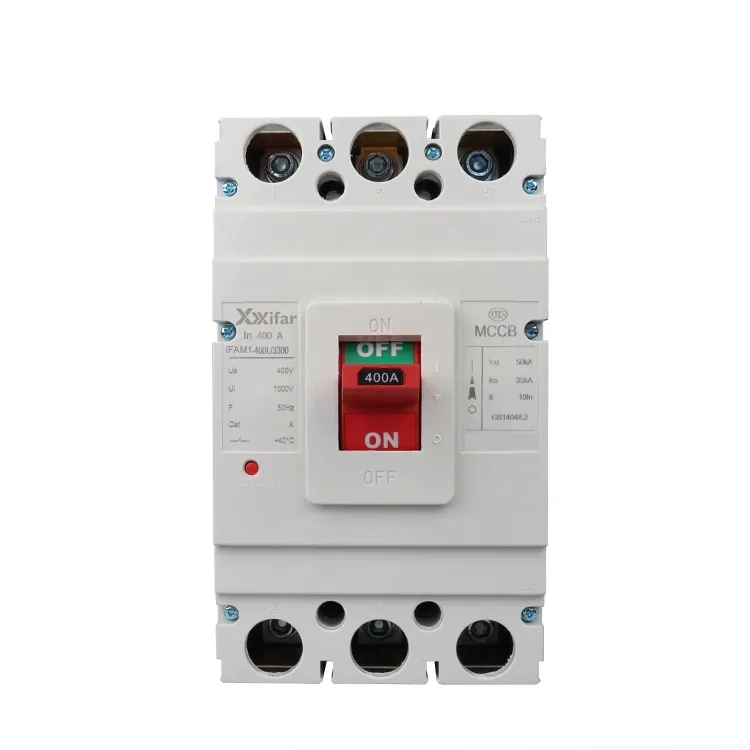

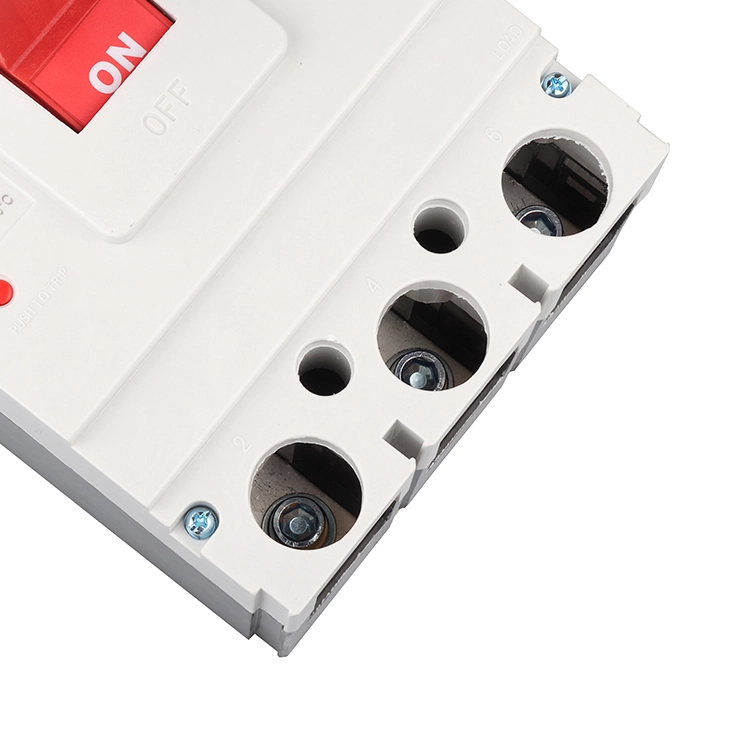

400a 3p Mccb Enclosed Molded Case Switch

Ang 400a 3p mccb enclosed molded case switch ay isang uri ng breaker na may molded insulating enclosure at air insulation. Karaniwan itong naka-install at inilalapat sa mga sistema ng pamamahagi ng mababang boltahe upang matakpan o ihiwalay ang parehong mga normal na alon at fault na alon sa loob ng na-rate na hanay, na tumutulong na protektahan ang mga kable at kagamitang elektrikal. Kasama sa mga karaniwang tripping method para sa A 400a 3p mccb enclosed molded case switch ang magnetic only, thermal magnetic, at electronic trip unit.

Ang magnetic only trip ay gumagana lamang sa ilalim ng short circuit na mga kondisyon. Sa madaling salita, ang 400a 3p mccb enclosed molded case switch trips lang kapag nagkaroon ng fault gaya ng short circuit. Ang ganitong uri ay kadalasang ginagamit sa mga heater circuit o sa mga motor circuit kung saan mayroon nang hiwalay na proteksyon sa sobrang karga.

Ang mga thermal magnetic trip unit ay tumutugon sa parehong mga short circuit at nananatili sa paglipas ng kasalukuyang. Kung ang kasalukuyang ay lumampas sa 400A para sa isang tiyak na panahon o isang maikling circuit ay nangyari, ang 400a 3p mccb na nakapaloob na molded case switch ay babagsak. Dahil pinagsasama nito ang dalawang mekanismo ng proteksyon, minsan ay tinutukoy ito bilang pinagsama o dalawahang biyahe sa isang 400a 3p mccb na nakapaloob na molded case switch, na karaniwang ginagamit sa pangkalahatang pamamahagi ng kuryente.

Ang mga electronic trip unit ay kumakatawan sa isang mas advanced at mature na solusyon. Sa ganitong uri, maaaring isaayos ang mga parameter gaya ng magnetic pickup, thermal settings, at tripping delay, na ginagawang angkop ang 400a 3p mccb enclosed molded case switch para sa mas malawak na hanay ng mga application. Gayunpaman, ang dagdag na kakayahang umangkop na ito ay karaniwang may mas mataas na gastos.

Bilang karagdagan sa mga uri na ito, may mga molded case circuit breaker na partikular na idinisenyo para sa proteksyon ng motor. Para sa mga naturang application, ang setting ng magnetic trip ay karaniwang mas mataas, na higit sa sampung beses ang rate na kasalukuyang, upang ang molded case circuit breaker ay makatiis sa mataas na inrush current sa panahon ng motor startup nang hindi nababadtrip nang hindi kinakailangan, habang nagbibigay pa rin ng proteksyon sa ilalim ng mga kondisyon ng fault.

400a 3p mccb enclosed molded case switch parameter:

Mga function ng 400a 3p mccb na nakapaloob na molded case switch Mga Accessory

Ang mga accessory ay nagpapalawak at umaakma sa mga pangunahing pag-andar ng isang 400a 3p mccb na nakapaloob na molded case switch. Nagdaragdag sila ng mga opsyon sa kontrol at pinapahusay ang mga feature ng proteksyon upang gawin ang mga ito na mahalagang bahagi ng device. Kasama sa mga karaniwang accessory ng 400a 3p mccb enclosed molded case switch ang mga auxiliary contact, alarm contact, shunt trip unit, under voltage release, motor operator, at external rotary handle.

1) Mga Pantulong na Contact

Pangunahing ginagamit ang mga auxiliary contact para isaad kung bukas o sarado ang 400a 3p mccb enclosed molded case switch, ngunit hindi ipinapakita ng mga ito kung may naganap na fault trip. Ang mga ito ay konektado sa control circuit. Para sa mga molded case circuit breaker, isang frame size na 400A at mas mataas, ang mga configuration ng dalawang normally open at dalawang normally closed contact ay available na may thermal current na humigit-kumulang 6A. Ang laki ng frame na 100A ay karaniwang gumagamit ng isang break changeover contact, habang 225A at 250A at para mag-adopt ng bridge contact structure na may conventional thermal current na humigit-kumulang 3A.

2) Mga Contact ng Alarm

Ang mga contact sa alarm ay idinisenyo upang magsenyas kapag ang 400a 3p mccb na nakapaloob na molded case switch ay awtomatikong bumibiyahe dahil sa mga fault gaya ng overload, short circuit, o under voltage. Ang kanilang operating current ay karaniwang AC 380V sa 0.3A o DC 220V sa 0.15A, ngunit ito ay karaniwang hindi lalampas sa 1A. Gayunpaman, ang thermal current ay karaniwang nasa saklaw ng 1 hanggang 2.5A.

3) Shunt Trip Unit

Ang isang shunt trip unit ay nagbibigay-daan sa 400a 3p mccb enclosed molded case switch na mabuksan nang malayuan. Ang operating boltahe nito ay maaaring independiyente sa pangunahing boltahe ng circuit. Ito ay inilaan para sa maikling oras na tungkulin, at ang coil energizing time ay karaniwang hindi hihigit sa isang segundo, kung hindi ay maaaring masira ang coil.

Upang maiwasan ang pagkasunog ng coil, ang isang microswitch ay konektado sa serye sa shunt trip coil. Kapag na-energize ang coil, naaakit ang armature, na nagiging sanhi ng pagbabago ng microswitch mula sa normal na sarado patungo sa normal na bukas na estado. Nakakaabala ito sa control circuit, kaya kahit na pigilan ang push button, ang coil ay hindi mananatiling energized. Ang disenyong ito ay epektibong nagpoprotekta sa coil mula sa sobrang init. Kapag ang 400a 3p mccb enclosed molded case switch ay na-reset at naisara muli, babalik ang microswitch sa normal nitong saradong posisyon. Available ang mga shunt trip unit sa iba't ibang control voltage at frequency upang umangkop sa iba't ibang application.

4) Sa ilalim ng Paglabas ng Boltahe

Ginagamit ang undervoltage release para protektahan ang mga circuit at power equipment mula sa mababang kondisyon ng boltahe. Ang coil nito ay konektado sa supply side ng molded case circuit breaker, at ang breaker ay maaari lamang isara kapag ang coil ay na-energize. Kung masyadong mababa ang boltahe, hindi maaaring isara ang 400a 3p mccb enclosed molded case switch . Mahalagang tiyakin na ang boltahe ng system ay tumutugma sa na-rate na boltahe ng mas mababa sa boltahe na release. Ang operating range ay karaniwang nasa pagitan ng 70% at 35% ng rated boltahe. Available din ang mga device na ito sa iba't ibang rating ng boltahe at frequency para sa iba't ibang aplikasyon.

5) Mekanismo ng Operator ng Motor

Ginagamit ang mga operator ng motor para sa awtomatiko at malayuang pagsasara at pagbubukas ng mga circuit breaker. Mayroong dalawang pangunahing uri, na motor driven at electromagnetic. Karaniwang ginagamit ang mga mekanismong hinimok ng motor para sa mga molded case circuit breaker na MCCB na may sukat ng frame na 400A at mas mataas, habang ang mga electromagnetic operator ay mas angkop para sa mga MCCB na may rating na 225A at mas mababa.
