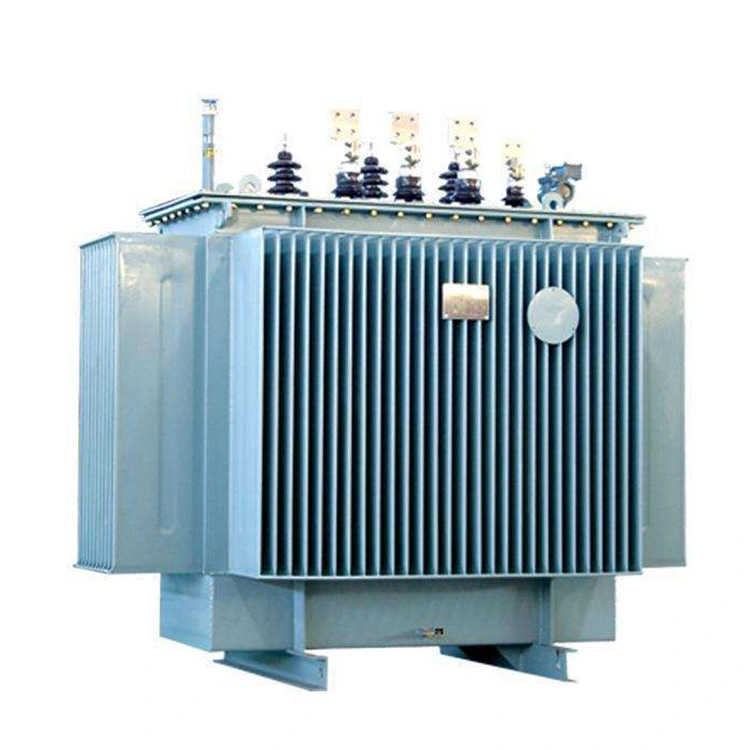

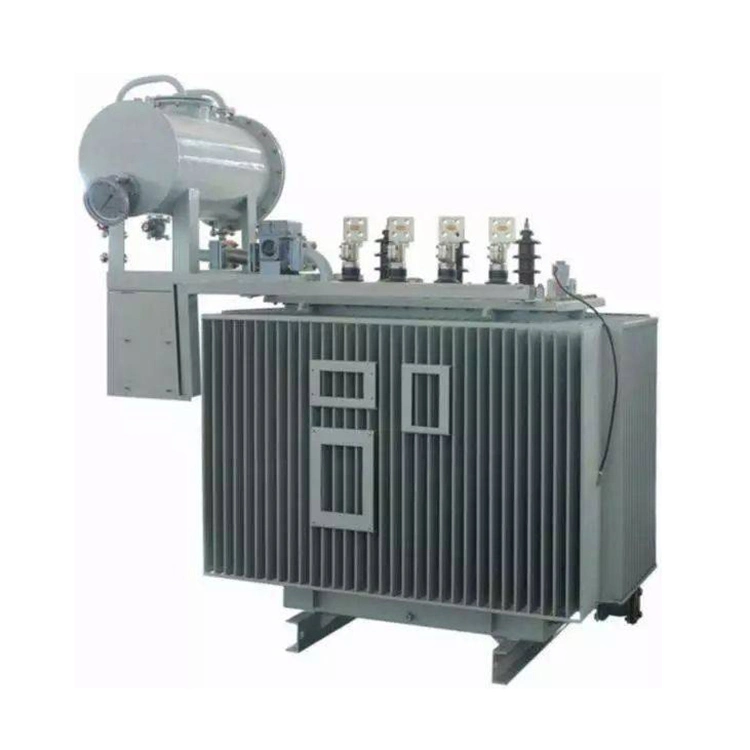

800kva 10kv Step Up Oil Filled Power Transformer

800kva 10kv step up oil filled power transformers ay malawakang ginagamit sa mga electrical power system para sa boltahe transformation at power distribution. Sa pamamagitan ng paggamit ng prinsipyo ng electromagnetic induction, itinataas o pababa ang mga antas ng boltahe upang matugunan ang mga kinakailangan ng iba't ibang mga network ng kuryente at mga end user. Dahil sa kanilang maaasahang insulation at cooling performance, ang 800kva 10kv step up oil filled power transformer ay karaniwang naka-install sa mga substation, pang-industriya na pasilidad, komersyal na pagpapaunlad, at agricultural power system.

1. Prinsipyo ng Pagpapatakbo at Mga Pangunahing Bahagi

Ang mga pangunahing bahagi ng 800kva 10kv step up oil filled power transformer ay ang magnetic core, windings, insulating oil, at tank assembly.

Ang core ay karaniwang ginagawa mula sa mataas na kalidad na grain na oriented na silicon steel lamination o sugat na core structure upang mabawasan ang hysteresis at eddy na kasalukuyang pagkalugi. Ang mga windings, na maaaring gawa sa mga konduktor ng tanso o aluminyo depende sa mga kinakailangan sa disenyo, ay binubuo ng mataas na boltahe at mababang boltahe na mga coil na nakaayos upang makamit ang kinakailangang ratio ng pagbabago.

Ang tangke ng transpormer ay puno ng insulating mineral oil, na nagsisilbi sa dalawang mahahalagang function. Una, nagbibigay ito ng elektrikal na pagkakabukod sa pagitan ng mga bahaging may enerhiya at pinagbabatayan na mga bahagi. Pangalawa, ito ay gumaganap bilang isang cooling medium sa pamamagitan ng pagdadala ng init mula sa windings at core sa pamamagitan ng natural na sirkulasyon ng langis. Sa karaniwang mga sistema ng paglamig ng ONAN, ang init ay inililipat mula sa langis patungo sa mga dingding ng tangke at pagkatapos ay nalalantad sa nakapaligid na hangin.

Ang enclosure ay idinisenyo upang magbigay ng proteksyon laban sa aksidenteng pagkakadikit sa mga live na bahagi at pagpasok ng mga dayuhang bagay, na nagsisiguro ng ligtas at maaasahang operasyon sa ilalim ng normal na mga kondisyon ng serbisyo.

2. Mga Katangian ng Pagganap at Karaniwang Aplikasyon

Available ang 800kva 10kv step up oil filled mga power transformer sa malawak na hanay ng mga rating, mula sa maliliit na distribution unit hanggang sa malalaking power transformer na ginagamit sa mga transmission network. Ang mga karaniwang distribution transformer rating ay mula 100 kVA hanggang 2500 kVA, na may mga tipikal na kumbinasyon ng boltahe gaya ng 10 kV/0.4 kV, 11 kV/0.415 kV.

Ang mga pangunahing parameter ng kuryente ay karaniwang kinabibilangan ng: Naka-rate na kapasidad ng kuryente, Pangunahin at pangalawang rating ng boltahe, Impedance na boltahe, walang pagbaba ng load, pagkawala ng load, dalas.

Ang 800kva 10kv na mga power transformer na puno ng langis ay idinisenyo upang gumana nang mapagkakatiwalaan sa mga ambient na temperatura mula sa humigit-kumulang -25°C hanggang +40°C, upang gawing angkop ang mga ito para sa magkakaibang klimatiko na kondisyon. Ang kanilang tatlong phase na configuration ay malawakang ginagamit sa industriya at utility power system, habang ang pagsunod sa mga naaangkop na electromagnetic compatibility na pamantayan ay nakakatulong na mabawasan ang interference sa mga kalapit na kagamitan.

3. Mga Bentahe at Mga Tampok na Pangkaligtasan

Isa sa mga pangunahing bentahe ng 800kva 10kv step up oil filled power transformers ay ang kanilang mahusay na insulation at cooling capability. Ang langis ng transformer ay nagtataglay ng mas mataas na dielectric na lakas kaysa sa hangin, na nagbibigay-daan sa mga compact na disenyo habang pinapanatili ang sapat na mga electrical clearance. Kasabay nito, ang langis ay epektibong sumisipsip at naglilipat ng init na nabuo sa panahon ng operasyon, na nag-aambag sa mas mataas na kahusayan at mas mahabang buhay ng serbisyo.

Nagbibigay din ang langis ng proteksiyon na hadlang laban sa moisture, na binabawasan ang panganib ng pagkasira ng insulation sa mga mahalumigmig na kapaligiran. Gumagawa ito ng 800kva 10kv na step up na mga power transformer na puno ng langis na partikular na angkop para sa mga outdoor installation at mga lokasyong nakalantad sa iba't ibang lagay ng panahon.

Para mapahusay ang kaligtasan sa pagpapatakbo, ang 800kva 10kv step up na oil filled power transformers ay nilagyan ng mga protective device gaya ng mga pressure relief valve. Kung sakaling magkaroon ng internal fault na nagdudulot ng sobrang pressure buildup sa loob ng tank, awtomatikong naglalabas ng pressure ang valve para maiwasan ang mekanikal na pinsala. Depende sa rating at aplikasyon ng transpormer, maaaring kabilang sa mga karagdagang sistema ng proteksyon ang mga indicator ng antas ng langis, mga device sa pagsubaybay sa temperatura, mga relay ng Buchholz, at mga sistema ng pagtukoy ng gas.

Ang Wenzhou XiFa Electrical Power Equipment Co., Ltd. ay maaari ding mag-customize ng mga pangunahing configuration, winding materials, at mechanical arrangement para matugunan ang mga partikular na hadlang sa pag-install o mga kinakailangan sa pagpapatakbo.

Teknikal na Pagtutukoy:
