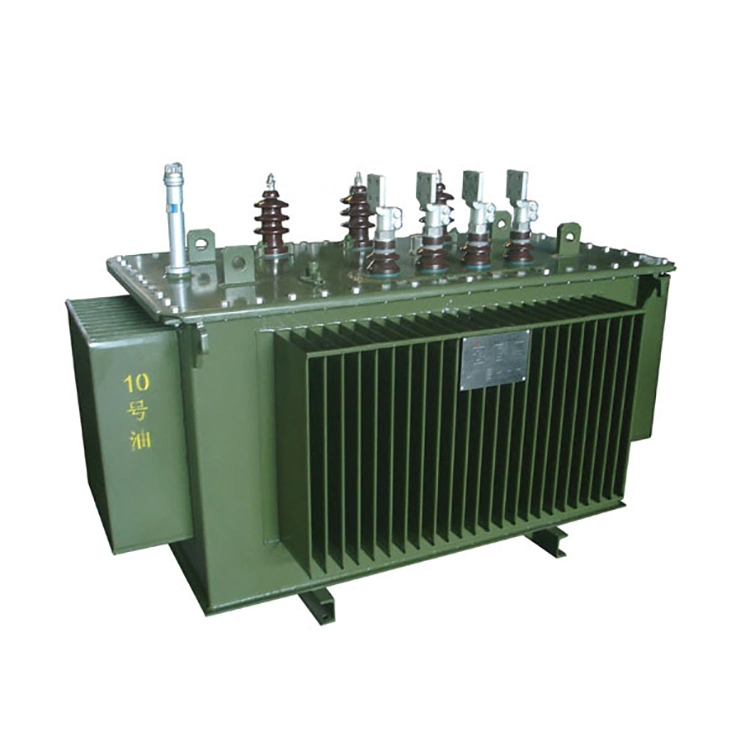

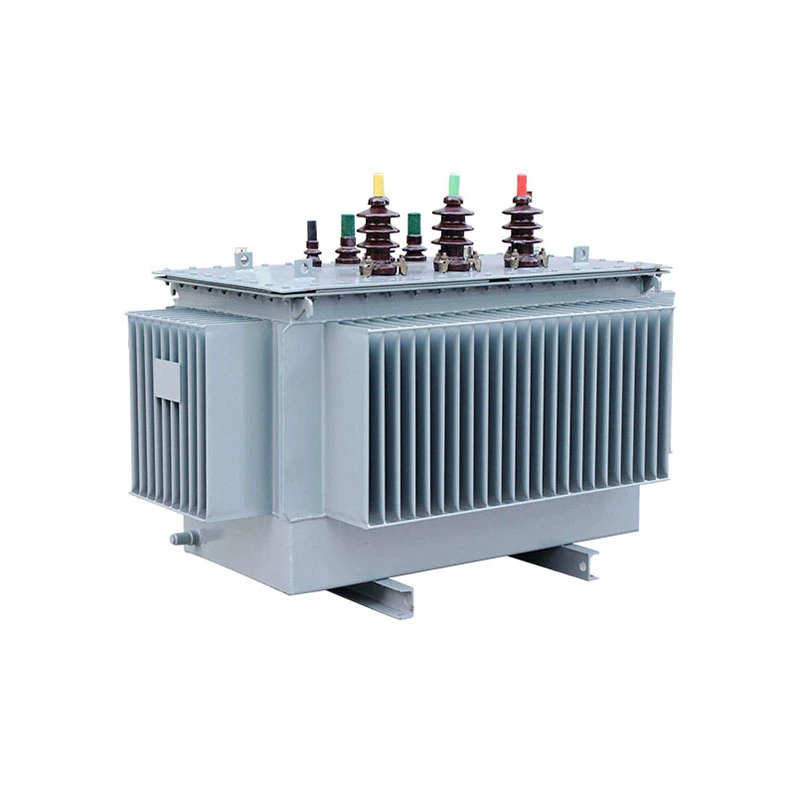

3 Phase Step Up 100kva Copper Amorphous Alloy Transformer

3 phase step up 100kva copper amorphous alloy transformer ay maaaring nahahati sa dalawang uri: oil immersed type at dry type. Ang oil immersed transformer ay gumagamit ng ONAN cooling method. Habang ang dry type distribution transformer ay gumagamit ng natural na air cooling o forced air cooling upang mawala ang init na nabuo sa panahon ng operasyon. Ang sapat na bentilasyon at maayos na daloy ng hangin ay mahalaga para sa mga dry type distribution transformer upang maiwasan ang sobrang init at mapanatili ang mataas na kahusayan sa pagpapatakbo ng mga transformer.

Ang core ng  amorphous alloy transformer ay gawa sa iron based amorphous alloy strips. Ang kapal ng mga bakal na piraso ay 0.02 hanggang 0.03 mm lamang. Ito ay ginawa sa pamamagitan ng mabilis na proseso ng paglamig ng tinunaw na bakal. Ang mga panloob na atomo ay nakaayos sa isang irregular na amorphous pattern na walang butil na istraktura ng silikon na bakal. Ito ay makabuluhang binabawasan ang pagkawala ng hysteresis at pagkawala ng kasalukuyang eddy mula sa pangunahing mapagkukunan ng materyal.

Salamat sa disenyong nakakatipid ng enerhiya ng amorphous alloy transformer, ang kahusayan ng buong system ay higit na lumampas sa mga ordinaryong transformer ng pamamahagi ng silicon steel. Kahit na ang kagamitan ay patuloy na gumagana nang walang pagkaantala sa buong taon, maaari nitong makabuluhang bawasan ang mga gastos sa kuryente sa pagpapatakbo at pagpapanatili sa pamamagitan ng pagliit ng pagkawala ng bakal. Ito ang ginustong kagamitan para sa ipinamahagi na mga bagong istasyon ng kuryente sa ibang bansa.

Teknikal na parameter:

T: Kapag gumagamit ng 3 phase step up 100kva copper amorphous alloy transformer, ano ang mga makabuluhang pagkakaiba sa kanilang magnetizing inrush current na katangian kumpara sa mga tradisyunal na silicon steel sheet transformer?

A: Kung ikukumpara sa mga tradisyunal na silicon steel sheet transformer, ang magnetizing inrush current na mga katangian ng amorphous alloy transformer ay nagpapakita ng mga makabuluhang pagkakaiba: Dahil sa mas mababang saturation magnetic flux density ng amorphous alloy, humigit-kumulang 1.55T, mas mababa kaysa sa 1.75T ng silicon steel sheet, at mas mataas na natitirang magnetism, humigit-kumulang 0.7 hanggang 0.8 na umaabot sa peakrush ng kasalukuyang 0.8, exci ang peakrush ng kasalukuyang 0.8, exci. ang rate na kasalukuyang (habang para sa tradisyonal na silikon steel sheet ito ay 5-8 beses). Samantala, ang pare-pareho ng oras ng pagkabulok ng inrush current ay mas mahaba, at ang harmonic content, lalo na ang pangalawang harmonic, ay tumaas din nang malaki. Dahil sa mga katangiang ito, ang 3 phase step up na 100kva copper amorphous alloy transformer ay mas madaling kapitan ng malalim na saturation kapag isinara ang switch, na bumubuo ng mas mataas at mas tuluy-tuloy na impact currents. Hindi lamang nito pinatataas ang panganib ng maling pag-trip ng mga upstream circuit breaker at fuse blowout, ngunit maaari ring magdulot ng mekanikal na pagkasira ng stress sa impact sensitive na amorphous alloy core.

Samakatuwid, ang mga espesyal na diskarte sa disenyo at pagpapatakbo tulad ng pagsasara ng pagpili ng bahagi, pagsasaayos ng mga setting ng proteksyon, at pagpili ng mga CT na may mas malakas na kakayahan sa anti saturation ay kinakailangan.

Amorphous Alloy Transformer sa Pagproseso

Kagamitan

Testing center

Transformer sa Pagpapadala
